При обсуждении просьба соблюдать правила как Конференции, так и раздела "Материнские платы".
Кратко: запрещены фанатство, флуд, в т.ч. ссоры и переходы на личности, оффтоп не по теме. Картинки размером более 150Кб выкладываем в виде превью ("О выкладке изображений в собщениях в Конференции.").

Не искажайте наименования торговых марок, в т.ч. не переиначивайте иностранные марки и название опций в BIOS на русский. Это затрудняет поиск полезной информации, в т.ч. решения проблемы, аналогичной вашей, т.к. поисковый движок не обрабатывает искажения - это невозможно технически. Да, Х370 и X370 выглядят одинаково, но попробуйте вбить в поиск оба этих варианта.
Приходит новый человек и пытается воспользоваться поиском, в который его послали.

Asus, Асус, Азус, Асусина, Phenom, Феном, Феник, Фетлон, Фен, Deluxe, Делюкс, delux, люкс

Это лишь некоторые варианты. Скажите, вы, опытные люди, сумеете в нужный момент вспомнить их все? Догадаетесь перебрать их все? А каково новичку?

Для серьёзного (напряжения 1.35-1.45 В, частота 3.8 и выше) разгона под любыми нагрузками топовых Ryzen плату смотрим в ценовом диапазоне от $150-200. Платы в пределах примерно $100-150 в таких условиях жить будут, но при наличии частых продолжительных нагрузок практически всем потребуется направленный обдув цепей питания процессора.
Ниже $90-100 платы под указанный разгон старших Ryzen, по моим впечатлениям, лучше не брать вообще. Например: Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #14764921 (ASUS Prime B350M-A - $89). Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #16830207. Такие платы больше годятся для Ryzen с четырьмя физическими ядрами (шесть в разгоне при 1.4 В - уже риск).

Нагрев, о котором говорится в большинстве случаев, обычно достигается под синтетическими тестами. В реальной жизни Вы такого рода нагрузку практически не встретите и нагрев будет ниже. Но тут другое: у мосфетов действительно рабочая температура указывается до ~125-150°, но КПД-то с нагревом падает! Мосфет может работать, но нужный ток - уже не выдавать. Так что когда в синтетике греется более 100° C и для стабильной работы нужен обдув - вот тут уже повод задуматься, ибо и в реале будет 70-80, что довольно нежелательно.

Я правильно понимаю, что по Вашей методике, для b450 PC Mate
22а * 4 фазы * 1.4в напр. CPU = 123W
- предельная мощность при вменяемой температуре 70*С?

Заходим в биос, что-то меняем, подсветка берет концы обратно и возвращается.

В CB15 мой 2700Х@4.2 кушает 88А при 1,35в, на AVX это значение больше. Но можно ж еще погнать еще больше.

Давайте разбираться, в табличке по ссылке pc mate 450 нет , какие там мосфеты стоят?

Если ошибка, то она кочует уже в третий по счету биос. Может, индивидуальная особенность плашек. Минимум, на котором вообще заводилось - tWTRS5, и то это мать выставила в автомате, когда 3533 взять пытался.
Просто мысль возникла, вдруг у тех, у кого не заводятся пресеты калькулятора, тоже проблемы с этим параметром.


У меня измененные мной цвета остались даже после перепрошивки.

а смысл в этих пресетах? у меня вручную выставлено 3400
еще какое -то практическое применение в новом биос есть?

наконец напряжение научилась сбрасывать м\п в простое?

Ну вот так бы я сидел на 3466 и 3600, а с ними 3533 и 3666 можно) мелочь, а приятно)

Заказал себе такие же и по такой же цене и в той же стране Через неделю начну тестировать, если мамку, блин, выберу (уже на Mortar остановился - но она пропала, в качестве альтернативы смотрю на B450 Tomahawk или B450 GAMING PRO CARBON AC, есть все шансы психануть на ASUS, а если вообще устану - буду брать главный хит этой ветки ASRock AB350M PRO4)...

Я уже писал в ветке процов, на 1.0.0.6 мать пытается перебирать вторичные тайминги, если они оставлены в авто. На 1.0.0.4 значения всегда лепились из шаблона. То есть какая-то оптимизация по памяти велась. Разгонный потенциал чуть увеличился, мне удалось соорудить "почти-фаст" пресет (хотя, может, я просто более точно подобрал CLDO).


У меня 3533 отсутствует как вид в MemTryIt. Ни в одном биосе не видел. А у других есть. Странно, но факт.

Dark_Cloud Зачем там? В множителях есть же.

всяко ее можно просто в биосе выкл

1usmus



Зря ссылки на даташит убрал из оригинала, с ними лучше:
https://www.overclock.net/forum/13-amd- ... st27572140

Дался вам этот максимальный ток... тем более в отрыве от остальных параметров. Это, блин, всё-равно что машины по максимальной скорости сравнивать. Он в любом случае ограничен скромными возможностями крохотной упаковки мосфета и съёма с него тепла.

Гораздо важнее, отметить то, почему именно такое деление мосфетов в этом списке, на условно хорошие/нормальные/плохие. И рояль тут играет эффективность, а именно минимальный Rds и минимальное его-же изменение с ростом температуры.

множители - это множители, он про пресеты спрашивал

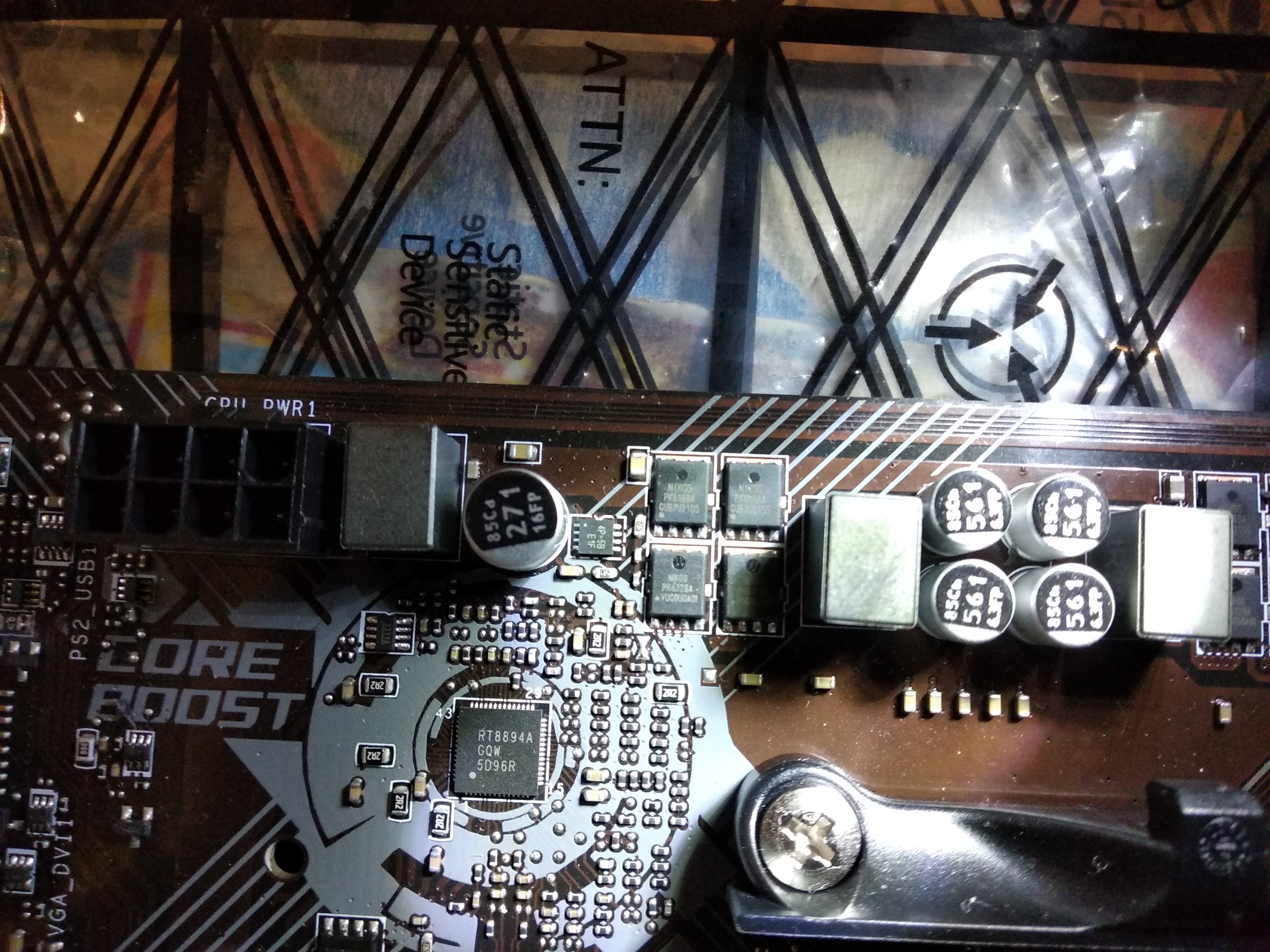

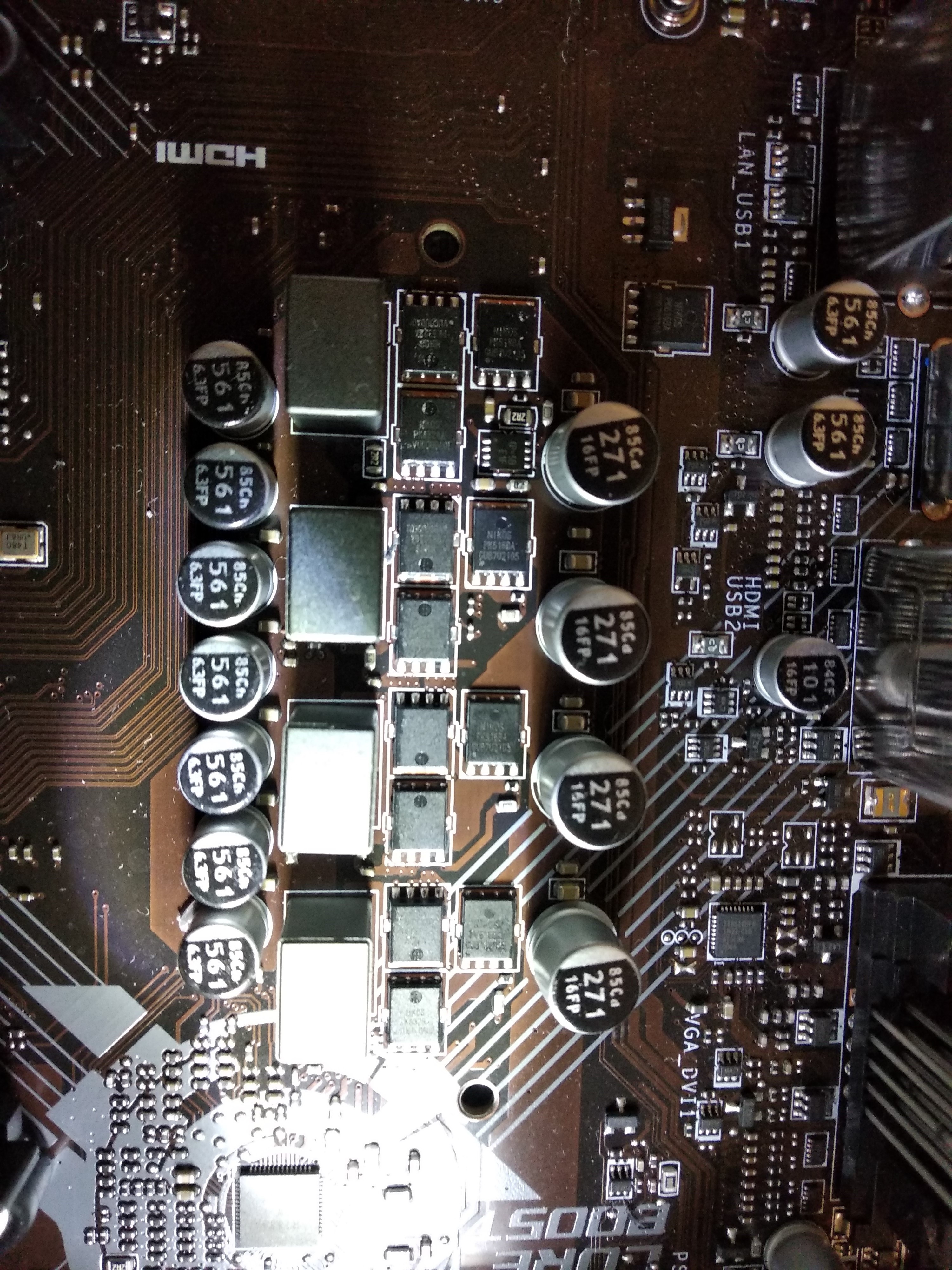

сфоткал мофсеты пары плат МСИ В450М которые были под рукой:

Не в случае с Asus.

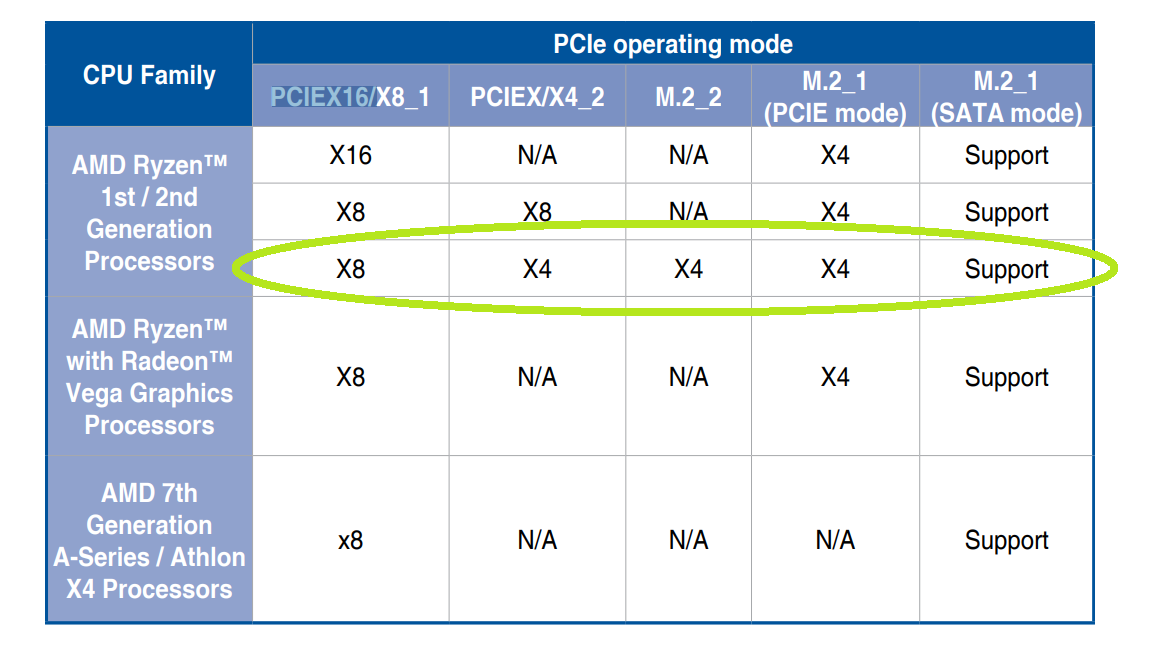

Если нужно что-бы оба NVMe работали в режиме 3.0x4, то первый слот PCIE16x превращается в тыкву x16->x8


Добавлено спустя 8 минут 52 секунды:
k-d m


Это именно 450?
Тогда получается, что на совсем бюджетных mATX маманях от MSI, мосфеты идут от NIKOS PK616BA и 2x PK632BA, т.е. такие же как и на 350-ых.
И выделяется Bazoola Plus и Mortar. При этом интересно что в более простенькую базуку плюс, поставили получше мосфеты.

Возможен и вариант, случайности - что есть в наличии на складах, то и ставят.

Спасибо за фотки.

Спецификация с офф Глобал сайта «1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)»

Не вижу я ничего про чипсетные 4 линии 2.0, вижу 4 линии 3.0 у обоих!

https://www.asus.com/Motherboards/ROG-CROSSHAIR-VII-HERO-WI-FI/specifications/

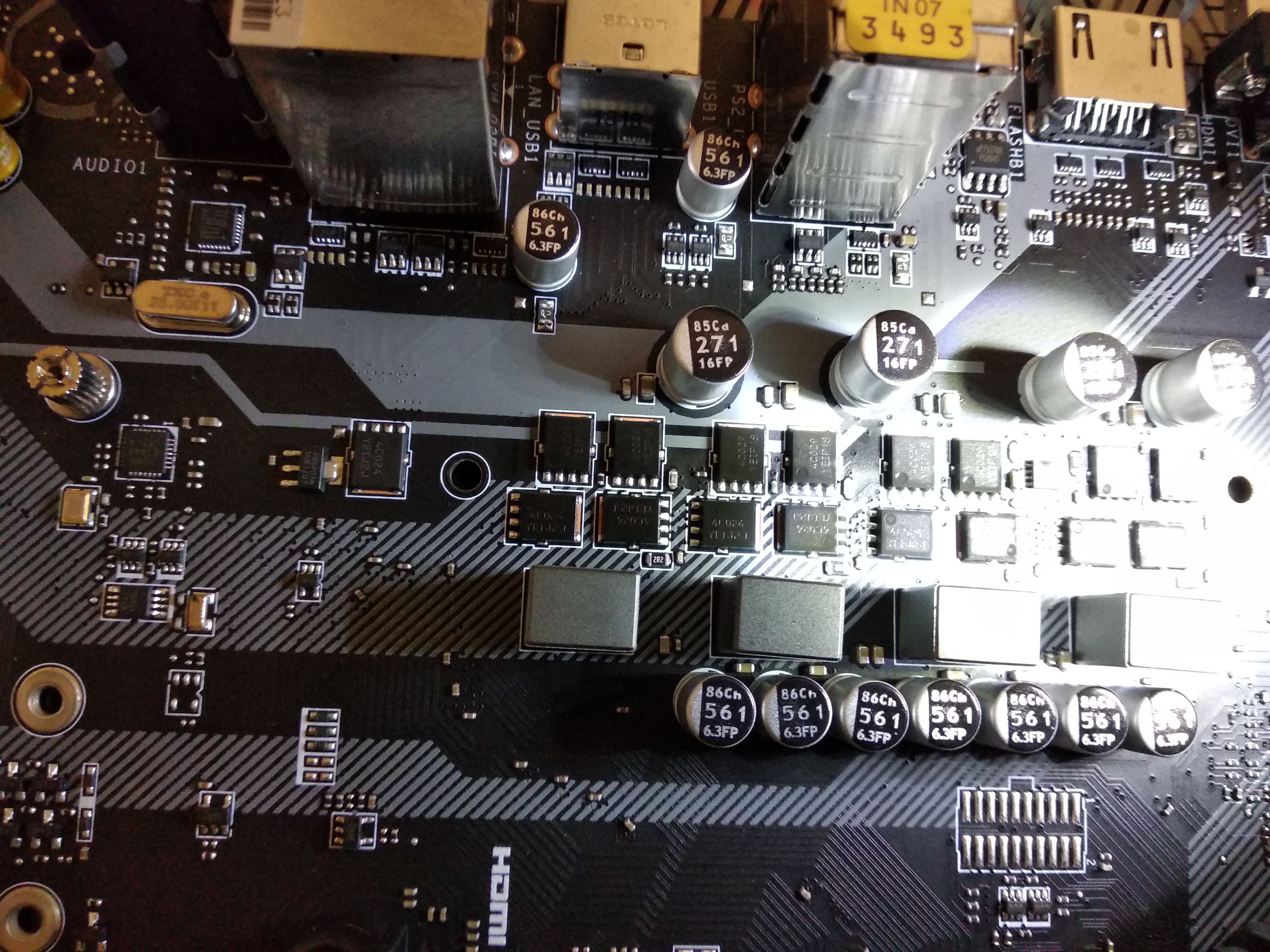

Это B450M BAZOOKA PLUS (надпись выше радиатора южного моста: MS-7B90 Ver:1.0, надпись в левом верхнем углу: 17В90-1.0)
И В450M PRO-VDH (надпись в левом верхнем углу платы: 17А38-4.0)

Ага спасибо! Убрали * где раньше расписывали как это работает, да и в онлайн мануале в pdf не увидел такого! Подумал что то поменяли втихоря, а они таким маркетинговым ходом обманывают....

Думал уже брать, а тут вон оно что!

Damn
оно не копировалось, а вручную было лень делать...если нужно я добавлю

а м\п часом не научилась сбрасывать напругу в простое при разгоне проца?

мне вот интересно откуда у мосфета SinoPower SM4336 - 4.4 / 5.3 - 30A
насчитали 30А http://www.sinopowersemi.com/temp/SM433 ... asheet.pdf
если только для 125*С градусов ,ну да ладно ,пусть будет 30А при 125*С
40А при 100*С ,при 25*С 65А

VRM то всё равно со средней температурой


ну что я видел у себя по HWinfo пока сходится у моей материнки 158 ампер с 2700х 4.1 под линксом с температурой проца под сотню
VRM 80*C(текстолит между мосфетами) ну сами мосфеты горячее чуть чуть
как 1usmus написал примерный расчёт
