Intel LGA1150. Помощь при выборе материнской платы (МП).

#77
F.A.Q

Базовые понятия:

Материнские платы LGA1150 совместимы только с оперативной памятью DDR3. При этом сохранениа обратная совместимость с системами охлаждения, рассчитанными на LGA1156 и LGA1155.

Контроллеров линий PCI-E присутствует два.

Основной находится в процессоре и обеспечивает 16 линий PCI-E 3.0 (с обратной совместимостью с 2.0 и 1.1). Эти 16 линий могут распределяться на один или несколько слотов (до трёх по схемам 16+0+0, 8+8+0, 8+4+4). В ряде случаев производителями применяются специальные мосты-расширители типа PEX PLX, которые поджключаются к 16-ти процессорным линиям PCI-E, а на выходе имеют до 48 линий PCI-E. Таким образом некоторые модели материнских плат формально имеют по несколько полноскоростных PCI-Express x16. Нужно заметить две вещи:
- NVidia блокирует SLI-совместимость для слотов x4;
- хотя суммарное быстродействие таких слотов не превышает "процессорных" PCI-E 3.0 x16, по-отдельности некоторый незначительный положительный эффект может иметь место в силу того, что в SLI/CF далеко не всегда всем видеокартам одновременно требуется вся пропускная способность, чем и пользуются мосты PEX, применяя интеллектуальную балансировку нагрузки.
Так что подобная хитрость имеет некоторый смысл.

Второй контроллер PCI-Express находится в южном мосте (чипсете) на материнской плате и обеспечивает 8 линий PCI-E 2.0, которые могут использоваться производителями как для подключения дополнительных контроллеров (например, сетевой подключается именно через одну из них), так и для размещения на плате дополнительных слотов PCI-E, как "коротких" x1, так и полноразмерных PCI-Express x16, к которым физически подходит всего 4 линии.
Но не нужно забывать, что шина DMI 2.0, играющая у Intel роль связи между процессором и набором системной логики, имеет пропускную способность всего 2 Гбайт/с в одну сторону, а помимо вышеупомянутых восьми линий PCI-E в кристалле набора системной логики расположены контроллеры шести портов SATA, двух десятков USB, подключен звук и т.д. Подробнее можно прочесть здесь.

Отдельным пунктом: в H81, H87, Z87, H97, Z97 нет поддержки старой шины PCI, а все слоты оной, что мы наблюдаем на материнских платах, реализованы дополнительными контроллерами-мостами PCIe-PCI от ITE и ASMedia. Но у оных есть проблемы совместимости, в результате чего далеко не всякая плата расширения в таком слоте заработает.

#77

Чипсеты:

Z97 Express содержит 8 линий PCIe 2.0, поддерживает шесть портов USB 3.0, а также шесть портов SATA 6 Гбит/с. Не изменив в нём физически ничего в сравнении с предыдущей версией чипсета Z87 Express, Intel переименовала его для маркетинговых целей в ходе продвижения архитектуры Haswell и поменяла базовую прошивку для того, чтобы можно было назвать этот продукт новым. Изменённая прошивка может понадобиться для будущей поддержки процессора Broadwell.

Z87 Express: Intel поддерживает разделение линий на контроллере PCIe 3.0 в сочетании чипсетов Z97/Z87 Express, и любой процессор может поддерживать одну карту с 16 линиями, две карты с восемью линиями или три карты в конфигурации x8-x4-x4 (в зависимости от компоновки материнской платы). Режим CrossFire рассчитан максимум на три видеокарты, а Nvidia позволяет объединить в SLI две видеокарты. Также доступны режимы RAID 0, 1, 5 и 10.

H97 Express приходит на смену H87 аналогично тому, как и Z97 сменяет Z87. Оба устройства поддерживают одинаковые модели процессоров и обладают схожим набором функций, однако может возникнуть необходимость в обновлении прошивки у нового чипсета для будущей поддержки процессора Broadwell.

H87 Express по сравнению с Z97 возможностей меньше из-за ограничения возможностей встроенного контроллера PCIe 3.0, который может работать только с одним устройством, а возможности разгона CPU при этом заблокированы. Впрочем, неофициально чипсеты H97/H87 Express могут быть разблокированы для разгона. Кроме того, Intel включает в свои материнские платы H97 или H87 с совместимой прошивкой программное обеспечение Small Business Advantage

Q87 Express к набору H87 добавлено несколько функций, ценных для систем корпоративного класса: VT-d, TXT, vPro.

Q85 Express: из функционала H87 Express убраны два SATA-порта и поддержка RAID. Чипсет поддерживает до четырёх портов SATA 6 Гбит/с.

B85 Express если сравнивать с Q85 Express, убрана поддержка четырёх портов USB 2.0 и двух – USB 3.0. Так что общее количество портов USB 2.0 и 3.0 составляет, соответственно, восемь и четыре.

H81 Express не хватает двух дополнительных разъёмов SATA и USB 3.0, в сравнении с B85 Express, то же самое касается двух линий PCIe 2.0 (у контроллера PCH их остаётся шесть). Наиболее дешёвый из всех чипсетов Intel LGA1150.

#77

Отличия Z97 от Z87:

#77

#77

Пару слов о возможностях разгона:

Разгон возможен только множителем. По шине (BCLK) потолок всего 103-105, реже 107 МГц. Изначально возможность разгона допускалась только для материнских плат на основе наборов системной логики Z-серии (Z87/Z97).

Фактически же, в результате ошибки, допущенной Intel, разгон возможен на всех наборах системной логики, вплоть до H81. Ограничение только одно: не на всех материнских платах производители реализовали данный функционал (к примеру, ASUS H81M-K). Хотя среди протестированных в Лаборатории overclockers.ru бюджетных материнских плат (искать в этом списке - на эту тему пишет только один автор), при условии обновления BIOS, не было ни одной, где возможность разгона отсутствовала бы. Отдельное ограничение: самый дешёвый процессор с разблокированным множителем, а именно "юбилейный" Pentium G3258, допускает установку частоты памяти на таких материнских платах не выше 1400 МГц (на Z87/Z97 такого ограничения нет)

#77

Личные рекомендации:

Покупка материнской платы не должна быть такой уж большой проблемой. Просто выберите процессор, чипсет, предпочитаемый форм-фактор и устройства расширения, а затем подберите материнскую плату, которая наиболее соответствует этим потребностям.

Если вы выбрали что-то отличное от полноразмерного корпуса ATX, то будьте готовы и к последствиям. Платы меньшего формата, подходящие к корпусам меньшего форм-фактора, часто имеют полностью интегрированные обычные чипсеты и не обеспечивают невероятный уровень производительности. Будьте готовы к наличию в конфигурации встроенных устройств, которые вам не понадобятся и могут быть отключены, но не расстраивайтесь, если приходится платить за ненужные вам функции, так как изготовленная под конкретные требования материнская плата может оказаться гораздо дороже, чем та, что сделана под потребности массового покупателя.

Может случиться так, что для установки процессора поколения Haswell Refresh придётся произвести обновление BIOS.

рекомендации по приобретению МП от комрада Saturn™:
ссылка

желающие приобрести плату на H81-чипсете, просьба обратить внимание на заметку I.N. по поводу разгона:
ссылка

ВНИМАНИЕ!!! При покупке материнских плат нижнего ценового сегмента, обратите внимание на ссылки ниже. Не в коем случае не подумайте, что тем самым искусственно создается ограничение от приобретения продуктов Gigabyte. Это всего лишь информация, дабы усведомить будущего покупателя с чем ему возможно предстоит столкнуться на ультрабюджетных моделях:
Материнские платы Gigabyte: игры с ревизиями и потребительскими характеристиками
Ревизии материнских плат Gigabyte - ищем отличия
Компания Gigabyte обманывает своих покупателей и попутно нарушает закон

#77

Тематические форумы по МП на основе LGA1150:

MSI на Intel Z87/Z97 LGA1150 "Haswell"
MSI B85-G43
ASUS LGA1150 на чипсете Intel Z87/Z97 (процессоры Haswell)
Материнская плата ASUS B85-PLUS (Intel B85 / LGA1150)
ASRock LGA1150 на чипсете Intel Z87_H87_B85/Z97 (процессоры Haswell)
Gigabyte на Z87 LGA 1150 - D3H,UD3H,UD4H,UD5H (Haswell)

#77

В данной ветке обсуждается только выбор МП на платформе LGA1150. Основываясь на общепринятых ПРАВИЛАХ КОНФЕРЕНЦИИ, все вопросы-ответы "вне темы" будут удалены.

FAQ всегда находится в стадии пополнения, поэтому если у кого имеется что-либо добавить / возможно исправить - пишите мне в ЛС, antiOVER.

_________________
Бот форума.

Последний раз редактировалось antiOVER 23.03.2015 1:43, всего редактировалось 23 раз(а).

Реклама

Партнер
  Pavlentiy70

Member
Статус: Не в сети
Регистрация: 03.07.2013
Откуда: Новороссийск
Senzor писал(а):
не вводите человека в заблуждение.Проц и на g43 может взять 4,5 и больше.


MSI Z87-G43 6 фаз питания
MSI Z87 MPOWER MAX 20 фаз питания

у меня MSI Z87-G43 4.3Гц. стабильных (LinX) , через раз , два в LinX при 4.4 стабильности не было , решил оставить 4.3 , хотя думаю можно было оставить 4.4 , 4.5 скорее всего MSI Z87-G43 не возьмет , уж больно маловато фаз питания
ну и x16+х4
и для меня лично отсутствие Optical S/PDIF out port
остального всего хватает

_________________
Cougar Duoface Pro RGB,PCCOOLER P5-YN1000-G1F,MSI B650M MORTAR,Ryzen7 7700,DEEPCOOL AK620 DIGITAL,RX 7900 GRE Challenger,XPG Lancer 6400 MHz 32ГБ

  Senzor

Member
Статус: Не в сети
Регистрация: 10.10.2013
Откуда: Самара
Фото: 0
Pavlentiy70 я вас скинул скрин на то сколько может взять g43.
Blinkin Все зависит от того что вы хотите от платы.Смысла особого в платах дороже 6 тысяч сейчас нет практически
  degtiaryov

Junior
Статус: Не в сети
Регистрация: 19.03.2014

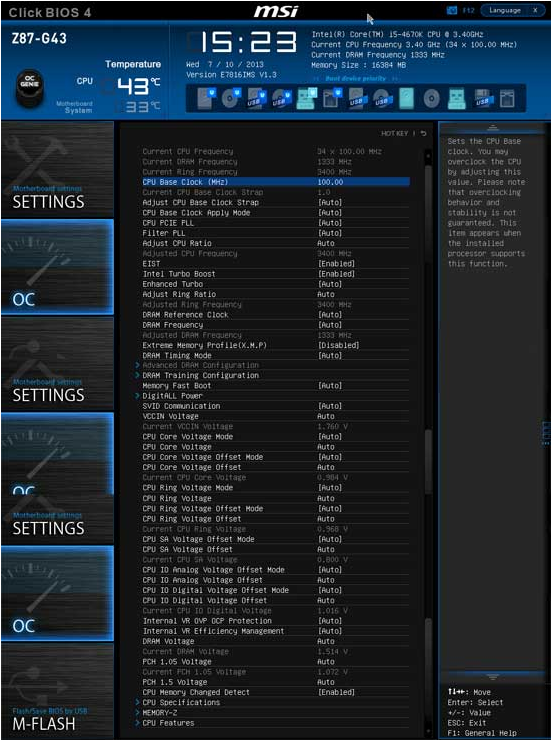

Помогите пожалуйста чайнику!!!!! Как сделать биос таким же?
У меня он сильно урезан :bandhead:
Если можно по подробнее.
За ранее Спасибо.


Вложения:
Снимок.PNG [ 391.64 КБ | Просмотров: 1175 ]
  Senzor

Member
Статус: Не в сети
Регистрация: 10.10.2013
Откуда: Самара
Фото: 0
degtiaryov В каком месте и в каком смысле урезан?И если у вас msi то пишите в тему про msi
  degtiaryov

Junior
Статус: Не в сети
Регистрация: 19.03.2014

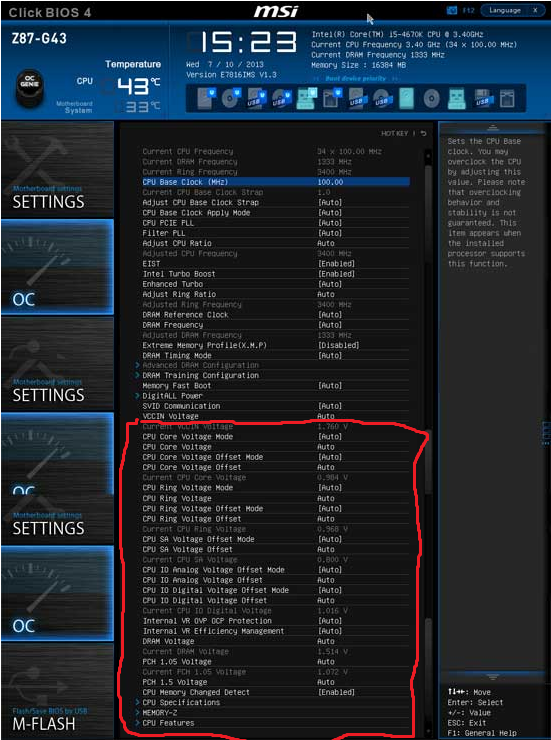

То что отмечено красным, того куска и не хватает, а где оставшийся искать не знаю может что-нибудь в биосе настроить нужно? что бы он появился? Помогите пожалуйста :cry: :cry:


Вложения:
Снимок.PNG [ 374.25 КБ | Просмотров: 1154 ]
  WariaG

Member
Статус: Не в сети
Регистрация: 08.07.2008
Откуда: Mensk
Имеется мат. плата GIGABYTE GA-B85M-D3H (rev. 1.x). После обновления БИОСа до последней версии F9 стало доступно управление множителем процессора на увеличение. Сейчас у меня камень 3420, если поставлю проц "К", то смогу гнать по множителю на чипсете В85 получается?

_________________
Глаза у меня добрые, но рубашка смирительная...

  Barasin

Member
Статус: Не в сети
Регистрация: 25.08.2010
ASUS MAXIMUS VI FORMULA + xeon e3-1240 v3 взлетит?

_________________
Corei5 2500k ~4.7GHz 1.3v / ASUS p8z77 V-PRO / SSD 60 / DDR3 2х4 1600MHz 8-8-8-24 1.60V / Gigabyte 2x670gtx SLI / Corsair AX750 / вода

  korn3r

Member
Статус: Не в сети
Регистрация: 26.09.2010
Откуда: рядом с БДТ
Фото: 18
Barasin ну если верить оффсайту асус, то взлетит
  Barasin

Member
Статус: Не в сети
Регистрация: 25.08.2010
korn3r писал(а):
Barasin ну если верить оффсайту асус, то взлетит

а есть ли смысл? или под воду 4770к брать?

_________________
Corei5 2500k ~4.7GHz 1.3v / ASUS p8z77 V-PRO / SSD 60 / DDR3 2х4 1600MHz 8-8-8-24 1.60V / Gigabyte 2x670gtx SLI / Corsair AX750 / вода

  Pavlentiy70

Member
Статус: Не в сети
Регистрация: 03.07.2013
Откуда: Новороссийск
degtiaryov писал(а):
Помогите пожалуйста чайнику!!!!! Как сделать биос таким же?
У меня он сильно урезан :bandhead:


тема msi MSI на Intel Z87 LGA1150 "Haswell"

_________________
Cougar Duoface Pro RGB,PCCOOLER P5-YN1000-G1F,MSI B650M MORTAR,Ryzen7 7700,DEEPCOOL AK620 DIGITAL,RX 7900 GRE Challenger,XPG Lancer 6400 MHz 32ГБ

  korn3r

Member
Статус: Не в сети
Регистрация: 26.09.2010
Откуда: рядом с БДТ
Фото: 18
А про Z87M GAMING кто что плохого скажет?
  Pavlentiy70

Member
Статус: Не в сети
Регистрация: 03.07.2013
Откуда: Новороссийск
korn3r писал(а):
А про Z87M GAMING кто что плохого скажет?


еще раз тема msi тут
MSI на Intel Z87 LGA1150 "Haswell"

_________________
Cougar Duoface Pro RGB,PCCOOLER P5-YN1000-G1F,MSI B650M MORTAR,Ryzen7 7700,DEEPCOOL AK620 DIGITAL,RX 7900 GRE Challenger,XPG Lancer 6400 MHz 32ГБ

  korn3r

Member
Статус: Не в сети
Регистрация: 26.09.2010
Откуда: рядом с БДТ
Фото: 18
Pavlentiy70 а тут тема по выбору матплаты. Есть что по делу сказать?
Или мне при выборе между MSI и Gigabyte бегать по профильным темам? Зачем тогда эта?
  Pavlentiy70

Member
Статус: Не в сети
Регистрация: 03.07.2013
Откуда: Новороссийск
korn3r писал(а):
А про Z87M GAMING кто что плохого скажет?
korn3r писал(а):
а тут тема по выбору матплаты. Есть что поделу сказать?
Или мне при выборе между MSI и Gigabyte бегать по профильным темам? Зачем тогда эта?


так у вас вопрос стоит не мжду выбором каких то мам , а именно про мси , а в той теме глядиш что и подскажут

_________________
Cougar Duoface Pro RGB,PCCOOLER P5-YN1000-G1F,MSI B650M MORTAR,Ryzen7 7700,DEEPCOOL AK620 DIGITAL,RX 7900 GRE Challenger,XPG Lancer 6400 MHz 32ГБ

  korn3r

Member
Статус: Не в сети
Регистрация: 26.09.2010
Откуда: рядом с БДТ
Фото: 18
Pavlentiy70 а если открыть предыдущую страницу, то можно понять что выбираю я еще из пары плат.
И бегать по профильным темам MSI и Gigabyte мне лениво, тем более что оттуда меня могут сюда послать. :)
  Pavlentiy70

Member
Статус: Не в сети
Регистрация: 03.07.2013
Откуда: Новороссийск
ну а почему не MSI Z87-G45 GAMING там хоть ATX , у обоих по 8 фаз питания , 8х+8х

_________________
Cougar Duoface Pro RGB,PCCOOLER P5-YN1000-G1F,MSI B650M MORTAR,Ryzen7 7700,DEEPCOOL AK620 DIGITAL,RX 7900 GRE Challenger,XPG Lancer 6400 MHz 32ГБ

  korn3r

Member
Статус: Не в сети
Регистрация: 26.09.2010
Откуда: рядом с БДТ
Фото: 18
Pavlentiy70 потому что система сейчас mATX с распиленным под воду FD Define Mini
так что материнка нужна mATX (да и за годы пользования компом я пришел к выводу что нужды в фулл АТХ у меня нет вообще никакой)
  cambala

Member
Статус: Не в сети
Регистрация: 13.03.2012
korn3r писал(а):
А про Z87M GAMING кто что плохого скажет?

Ну биос в ней норм, плата добротная, жалоб не видел. ИМХО отличный вариант.
  korn3r

Member
Статус: Не в сети
Регистрация: 26.09.2010
Откуда: рядом с БДТ
Фото: 18
финальный этап выбора :)
MSI Z87M GAMING или GIGABYTE GA-Z87MX-D3H
есть у гиги какие-нибудь минусы в плане питалова и разгона перед MSI?
  cambala

Member
Статус: Не в сети
Регистрация: 13.03.2012
korn3r писал(а):
есть у гиги какие-нибудь минусы

http://fcenter.ru/online/hardarticles/m ... s/36491#09 - вот. Глючный биос. Плата пока что первой ревзии. А у них обычно по 2-3 ревизии, где они исправляют серьёзные косяки с питанием, охлаждением питания. То, что ревизия первая значит, что либо косяков нет, либо они ещё не исправлены.
