Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

По мониторингу ничего не меняется.

Nikolayovich у нас и не должно.
У max1g мобильный проц, может там встроенный регулятор, что логично для мобильного проца.

Из FIVR если первый пункт там Voltage CPU двигать, только Core_VID двигается,
(не понял в чем смысл, VCC SVID Vout не поднимает)

для Е ядер(L2 E-core Voltage чет такое) вольтаж двигается, результат дает, мониторинга нет

SA voltage двигается(двигать обычный, не eventual),
для DDR-5 гораздо меньшие значения требуются, 1.15v всего, вместо 1.35v для DDR4
(В auto материнка отлично ставит значеие как по мне)

Ring voltage offset тоже реагирует Uncore VID в HWinfo

ааа, это да, это можно менять.

А какие допустимые приделы его идут?

Ответил вчера Холодный Лед:

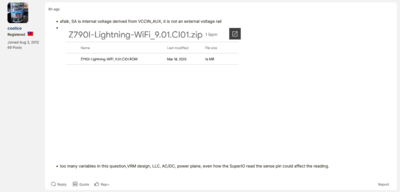

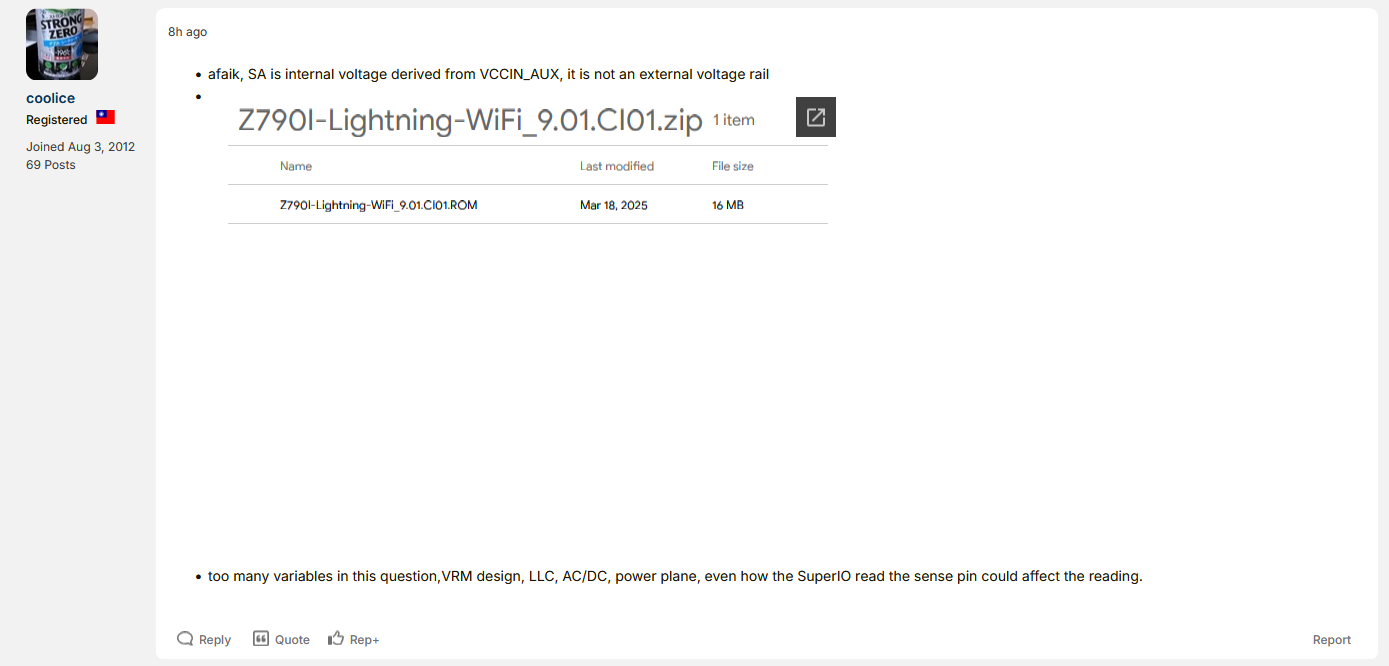

И сразу с новой версией биос
Не ставил, запросил изменения. Я просил скромно расширить лимиты на РСН.

CHiCHo блин я думал 8.02 будет крайний только всё настроил,9.01 уже скачать можно?
Асрок прям радует я думаю это сейчас топ 1 в мат платах,хотя раньше все с них угарали жопный камень

Так это не оф. биос, крайний - 8.02.

gladvalakas1 Nikolayovich
не, ребят, это один из главных разработчиков асрок прислал мне этот биос в личной переписке. Его и не будет в доступе, если автор так не решит.

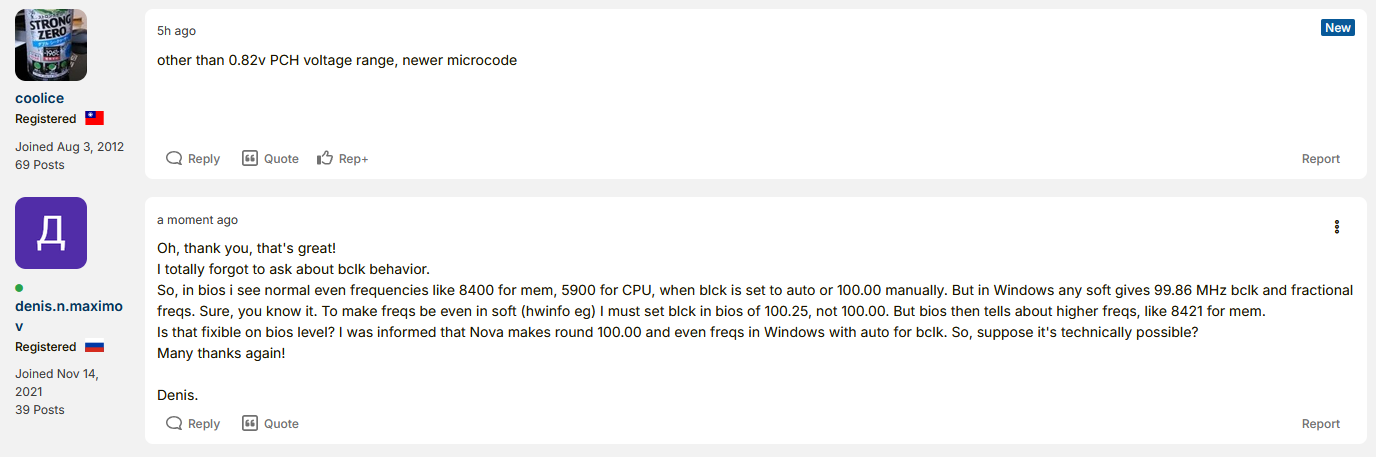

Я хочу еще у него выклянчить нормальные 100 МГц бцлк, и тогда вот этот биос он мог бы сливать в поддержку.

CHiCHo сильно не напрягай, может надоесть каждому отвечать по мелочам
насчет 100mhz fix писали отвечали
https://www.overclock.net/threads/asroc ... t-29339638

Посмотри все посты другого разраба еще
https://www.overclock.net/threads/asroc ... 81#replies

max1g
По колку так и ответил уже, да, это поведение встроенного Интел клока. На Нове внешний клокген

Ребята, объясните что за настройка в разделе памяти DCC Optimize?
И еще, не могу найти где значение tREFIx9 настраивается?

А вольтаж для ешек другой? Или общий с большими ядрами? Накинул 60мВ на малые ядра, получилось до 4,5 разогнать, без офсета больше 4,2 ехали. Судя по мониторингу HWinfo VID и Vcore не изменился.

А на темпы влияет?

Да вроде нет, разницы не увидел.

А Voltage CPU и Ring Voltage не пробовали крутить, влияет у вас на что то?

В FIVR? Не, не крутил пока. Попробую. У меня дешман плата.
60mV оказалось маловато, Линпак Stabilitron от Alzova вывалился в синьку на задаче в 40000 )
Добавил +10 крутит полчаса OOCT на всех е-ядрах, пока норм. 57-60 температура
1,2в.
Можно вообще тестить на стабильность малые ядра отдельно? Или только в связке с большими правильно?

Добавлено спустя 40 минут 22 секунды:

Вроде как изменяет VID/Vcore в HWinfo на добавленное значение. Накинул 50мВ, после этого запустил Прайм (small fft, avx2 disable) и он почему то запустился на 5100, хотя никакого AVX офсета в биосе у меня не включено, (P55/E42)
Убрал 50мВ, запустился нормально на 5500. Ring Voltage тоже показывает изменения в HWinfo (L2 E-Core Offset voltage), ноя ринг не разгонял, оставил пока на 4700

да вот только выяснили, это вольтаж Л2 кэша малых. Часто помогает, да.
На наших процах Р, Е, ринг питаются глобально от одного напряжения - vcore

Но получается вот этот офсет идет именно на малые? Не затрагивая общее напряжение?

А что это за темпа?
