Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

E-core

Это в каком тесте, без авх разве?

на Л2 кэш малых ядер. Он там свой, единый для всех ешек.

OCCT, CPU test, c AVX, но только на малых ядрах, 8 потоков
4500 Ешки в итоге не поехали, в Прайме синька минут через 15, больше 100мВ накидывать не стал.
На 4400 вроде нормально едут, прайм и ОССТ по 30 минут прогнал. Завтра подольше погоняю.
Попробую один кластер на 4500, там вроде ядра получше, температуры были ниже чем на втором.
Вообще с железом не занимался со времён LGA 1366/X58, i7 970.
Приходится учиться ходить заново) Так всё изменилось.
На B660 с DDR4 я только XMP подправил по таймингам и частоте и всё.

Смотри еще HWinfo самый нижний последний пункт WHEA errors, если появляются +25 накидывай еще

Гоняйте осст (cpu+ram), очень чувствительный тест на все.

CHiCHo
А вы нашли в хвинфо темпу врм?

Nikolayovich неа. Нет такой. На еже было 2 или 3 датчика, и отдельный чип, а тут ничего, только МВ темпа.
У меня 4 термодатчика в колодках 8 пин, ими слежу. На матери Т повышается в стрессах до 50+. ВРМ, думаю, в пределах 70-75 на мелкой, что норм.
Асрок моменты...

На моей Молнии то же нет датчика vrm, а температура платы вообще хз, 30-35 гр. что в простое, что в нагрузке.

И у меня до 40° макс., как теплее стало.

Добрый день! На плате B760M Pro RS/D4 при выборе частоты памяти нет варианта 4133MHz, до этого сидел на lga1200 Asus и там можно было выбрать такую. В теме про DDR4 так же пишут что 4133 для lga1700 хороший вариант, и в 4200 редко какие процессоры могут. Мой ЦП так же не хочет стабильно держать 4200 в G1. Это какая-то особенность ASRock или чипсета 760?

Fakir_07
Шина DRAM bus 133 сделай вместо 100

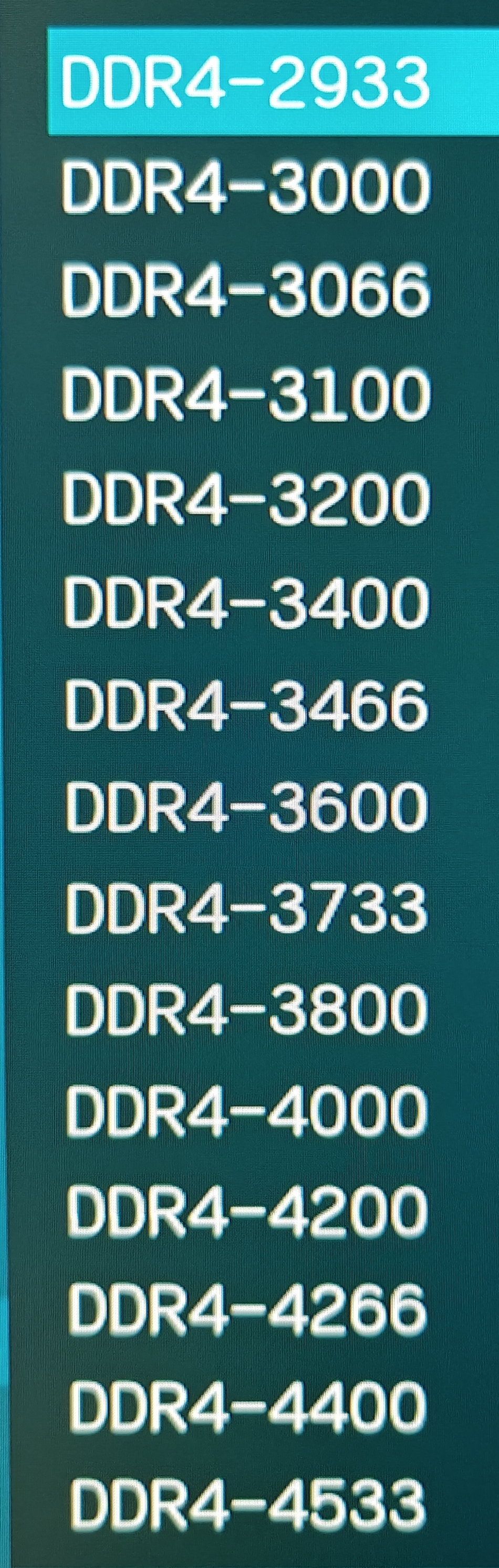

Фотка всех частот сделана в "Авто", там отображены все возможные частоты как для 100, так и 133 МГц. Частоты 4133 просто нет, даже если принудительно выбирать 133мгц.

Ну тогда ставьте 4000 и снижайте тайминги.
Видимо особенность либо данной платы, либо вообще ASRock с ddr4 на LGA 1700, на моей бывшей Гигабайт B660 gaming x d4, 4133 было.
Вообще как то странно частоты идут, нет всех вариантов с шиной 133.

Fakir_07 Попробуй шину 133 поставить и 3733, потом ребут, потом еще раз в биосе посмотри варианты
либо просто 4000 сделай, потом BCLK 102-103 попробуй потянет мб

Поиски стаба, наблюдение.
VCC_AUX
1.82-1.84-1.86 при vcore 1.35. Имеем whea в распокавке Робокопа.
Ставим авто - а это 1.9 в биос. Мониторинг 1.888 с просадкой в нагрузке аж до 1.85х. Whea нет.
Интересно...
И вот интересно, каким путем пойти - просто повысить vcore и понизить аукс, или оставить аукс авто, или найти баланс?
По датчику VCC voltage (SVID out) в нагрузке 1.285. На этом напряжении МСИ давала веа 100%. Не давала только на 1.31.
А тут имеем ниже ВР аут, выше аукс, меньше гипотетически жор.

А до скольки безопасно увеличивать VCC_AUX? В биосе до 2,1 значение и красным не подсвечивает) Моя плата в автомате ставит 1,8 по HWinfo 1,785.

10qwer 1.9. По факту в нагрузке и даже в простое ниже.
1.9 ставит на частоте 5800-5900. Ниже не особо смотрел даже

CHiCHo Это adaptive/offset или fixed?(CPU/Cache voltage в пункте Voltage)

max1g
у меня фиксед, я же старовер)
Щас мучаю плату, чет по VR VVCIO voltage все +- нормально, как на МСИ, даже пониже согласно ее показания VR_OUTб а по vcore - проц ка будто деграднул на 3 сотки минимум
Я фз, первая серьезная плата от асрок у меня...
Я так понимаю вкоре тут сокетное или еще какое... Никто напрямую не сравнивал с МСИ хотя бы?
