Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

F20n, Low Latency однако у меня на Master+12900k+Renegade6400 не только снижает задержку, но еще и скорость увеличивается где то на +2гб на чтение, а запись на +4гб, проблем на XMP1 + LowLatency не наблюдается

#77
Вручную лучше) выравнил ПСП, осталось еще немного выравнить копирование и будет четко

Не хотит aorus ultra брать 6400 на renegade без ошибок. Или напряжение слишком высокое нужно, что планки перегреваются, то ли еще что. Откатился до 6200, работает стабильно, прогрев по самой горячей планке при высокой нагрузке 46-49 градусов при vdd=vddq=1.4. На 6400 и вольтажах от 1.43 до 1.48 планки прогреваются до 55-58 градусов буквально за 10-20 минут тестов и сыпят ошибками. Слишком горячо для них? На выходных куплю вентилятор 50-ку проверю.

по идее, для 6133 или 6200 должно хватать 1.25 по всем вольтажам, но и специфику матерей никто не отменял

Добавлено спустя 6 минут 8 секунд:
скорее всего, от настроек таймингов ещё зависит.

Народ, подскажите нубу как разогнать память, прикупил пару модулей, XMP заводится только 3200(3600 тоже есть но с ним не стартует), чипы Micron E-DIE

12600k+Z690 GAMING X DDR4(BIOS F20 последний)+A-Data XPG SPECTRIX D50 RGB [AX4U360016G18I-DT50] 32 ГБ

DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов. #17824860
+ GIGABYTE LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17821363

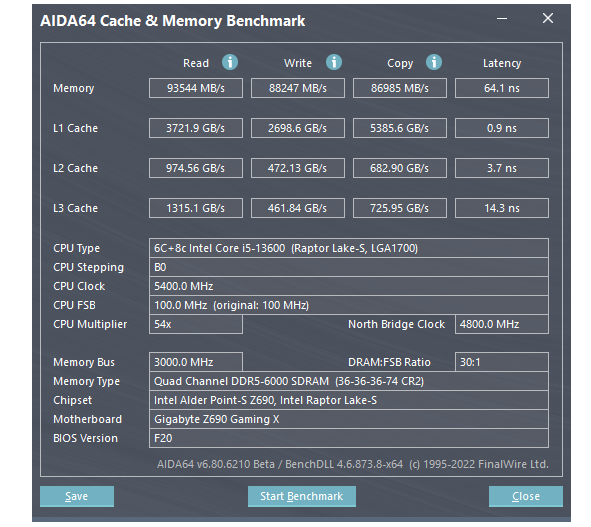

Имеется комплект A-Data XPG Caster [AX5U6000C4016G-DCCAGY] 32 samsung. В xmp 6000 с 36 36 36 74, проходит все тесты без задоринки, но если хоть немного изменить тайминги/частоты сразу сыпет ошибками.
Я правильно понимаю, что из за samsunga о разгоне можно забыть?

пробуй такое GIGABYTE LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17817859 а там уже и видно будет.

Приветствую! Напишу 5 копеек по своей ситуации и уже боязни что-то куда-то обновлять, хотел бы подискутировать. На данный момент установлено на Gaming X ddr4 - F20a (все более ранние биосы для меня были совсем плохи)

По неизвестной мне причине в какой то момент после пары ребутов (это было еще во время выпуска данной версии биоса, пару месяцев назад) - вертушки корпусные гудят на максимальных оборотах до момента пока не войдет в Винду и не подрубиться прога Fan Control. Даже нахождение в биос происходит под аккомпанемент гудящих на 100 процентах вертушках, SmartFan будто бы отрубился вообще напрочь, ничего не хочет внутри него сохранять что я настраиваю, показывает так же 100% оборотов.

Момент №2 - это оперативная память и ее настройка. Но об этом думаю не стоит говорить, кое-как настроил, но это скорее оптимизация таймингов на скорую руку чтоб не падало (3600 mhz Kingston FURY beast, о большей скорости речи даже не идет, ошибки и синие экраны, процессор i5-12600kf)

Так вот - много ли тут людей с такой же платой обновились на этот новый f20 (или как я понял f20n он когда-то висел), стоит ли трогать или если не выпадаю в синий экран то сидеть и ничего не трогать. В рамках обсуждения спрашиваю, просто интересно. Возможно стабильности по памяти докрутили или настройки какие то полезные внесли для ddr 4...

а какие проблемы? сохраняешь свой настроенный биос c включённым фастбутом на память(ну в крайнем случае чисто профиль сохраняешь) и если не понравилось на каком-то из биосов возвращаешься обратно, а так GIGABYTE LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17821363
короче обновляйся так или иначе и желательно через Q-Flash Plus, + на маманях с двумя биосами можно и экспериментить с двумя разными версиями биоса переключаясь на нужный.

Спасибо за ответ

QFlash - обязательно, да. По поводу - f8b не осталось ли у кого, на всякий? в инете что не найду, а у себя бетки не хранил

А так, думаю обновлюсь, раз все же попробовать рекомендуете. Один момент - на биос ниже, если с f20 на f8 например переходить с помощью qflash нет же дополнительных бубнов при переходе? Просто шьешь и все.

эээ, не Q-Flash Plus
1. бубнов нет
2. автора поста побеспокой в личку, а то он пока отмалчивается GIGABYTE LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17821794

Надо сказать что использовал Q-Flash именно последние три раза с этой платой (раньше такой фичи даже не видел, тут только слышал) а чем лучше, что вы на этом внимание заостряете, разве не одно и тоже, учитывая что процессор я не переставляю на новый

Все пойманные мной версии BIOS для Z690 UD DDR4 v1 на яндекс.диск:
https://disk.yandex.ru/d/UDL_VgUWLVDJKQ

mb_bios_z690-ud-ddr4_f3.zip
mb_bios_z690-ud-ddr4_f5.zip
mb_bios_z690-ud-ddr4_f5d.zip
mb_bios_z690-ud-ddr4_f6.zip
mb_bios_z690-ud-ddr4_f7a.zip
mb_bios_z690-ud-ddr4_f7.zip
mb_bios_z690-ud-ddr4_f20a.zip
mb_bios_z690-ud-ddr4_f20_n.zip

Отдельный вопрос
Столкнулся с проблемой. Не удаётся снизить напряжение vcore. Какие бы настройки не выставлял, напряжение остаётся в диапазоне 1,22-1,3В. Хочу андервольт хотя бы до 1,18В (хотя бы в стоке).
12600kf тоже андервольту не поддавался у меня, грешил на хреновый экземпляр, но тут явно что-то не то с мп.
Обновлял BIOS через встроенный же в BIOS q-flash. Сейчас 20n, пробовал 20a ставить - та же фигня.
Были и ещё странности с биосами раньше. Когда экспериментировал с разгоном, выставлял какие-то значения в настройках. А потом, после изменения обратно в auto параметры в дефолтные не возвращались - приходилось делать сброс через замыкание пинов cmos_clear.
Что-то можно с этим сделать?

начать с прошивки by Q-Flash Plus, + GIGABYTE LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17825663

У меня, судя по всему, такая же память, и тоже в gear 1 завелась в xmp на 4000. Но я проц только поменял и заодно биос свежий накатил - 20n. Только мать UD DDR4 v1

Добавлено спустя 14 минут 57 секунд:

Работает нормально с памятью. Неидеально, но в целом норм. У меня балики 3200cl16 заводились на 3866cl18gm1cr1

Вот здесь есть:
https://www.aorus.com/motherboards/Z690 ... 10/Support

Добавлено спустя 8 минут 53 секунды:

Есть.

#77
Пока что мой лучший результат с е ядрами, рефи ужал до 262143 - без ошибок в тестах)

Всем привет, как сейчас Master z690 на новом биосе, стабилен в целом по работе? Рекордов разгона ставить не хочу, имеется 13900, хуниксы 5600, собираю считайте с 0, стоит его брать или присмотреться к z790 Aorus elite ax?

эт вопрос ещё тот, учитывая, что никто их не видал, а по мастеру такие GIGABYTE LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17818151 оды поются на последнем биосе(F20n)+A-die
