При обсуждении просьба соблюдать правила как Конференции, так и раздела "Материнские платы".
Кратко: запрещены фанатство, флуд, в т.ч. ссоры и переходы на личности, оффтоп не по теме. Картинки размером более 150Кб выкладываем в виде превью ("О выкладке изображений в собщениях в Конференции.").

Не искажайте наименования торговых марок, в т.ч. не переиначивайте иностранные марки и название опций в BIOS на русский. Это затрудняет поиск полезной информации, в т.ч. решения проблемы, аналогичной вашей, т.к. поисковый движок не обрабатывает искажения - это невозможно технически. Да, Х370 и X370 выглядят одинаково, но попробуйте вбить в поиск оба этих варианта.
Приходит новый человек и пытается воспользоваться поиском, в который его послали.

Asus, Асус, Азус, Асусина, Phenom, Феном, Феник, Фетлон, Фен, Deluxe, Делюкс, delux, люкс

Это лишь некоторые варианты. Скажите, вы, опытные люди, сумеете в нужный момент вспомнить их все? Догадаетесь перебрать их все? А каково новичку?

Для серьёзного (напряжения 1.35-1.45 В, частота 3.8 и выше) разгона под любыми нагрузками топовых Ryzen плату смотрим в ценовом диапазоне от $150-200. Платы в пределах примерно $100-150 в таких условиях жить будут, но при наличии частых продолжительных нагрузок практически всем потребуется направленный обдув цепей питания процессора.
Ниже $90-100 платы под указанный разгон старших Ryzen, по моим впечатлениям, лучше не брать вообще. Например: Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #14764921 (ASUS Prime B350M-A - $89). Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #16830207. Такие платы больше годятся для Ryzen с четырьмя физическими ядрами (шесть в разгоне при 1.4 В - уже риск).

Нагрев, о котором говорится в большинстве случаев, обычно достигается под синтетическими тестами. В реальной жизни Вы такого рода нагрузку практически не встретите и нагрев будет ниже. Но тут другое: у мосфетов действительно рабочая температура указывается до ~125-150°, но КПД-то с нагревом падает! Мосфет может работать, но нужный ток - уже не выдавать. Так что когда в синтетике греется более 100° C и для стабильной работы нужен обдув - вот тут уже повод задуматься, ибо и в реале будет 70-80, что довольно нежелательно.

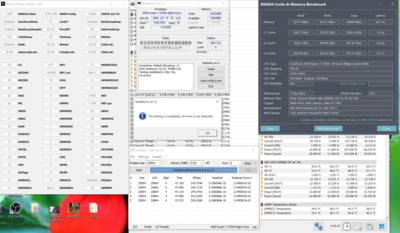

Выставил тайминги которые были,но частоту снизил до 3000. Если опять будут ошибки придется еще снижать. MBEC 0310 BIOS 6302

Прошивка с 0312 в постах за прошлый день.Я шил так
Скинул биос в дефолт,загрузил винду и закинул прошу на флешку.Вырубил комп,зажал кнопку очистки настроек биоса на задней панели,выключил Блок питания и еще раз для верности зажал кнопку сброса,потом шил биос 0096.После прошивки нажал кнопку включения(хотя обычно зажимаю сброс настроек) комп 2или3 раза загружался и выключался,задумался с кодом b2 и тут я наверное тупанул, подумал что всё приехали и где я теперь залью рабочую прошивку на флешку... вырубил его от сети и зажал сброс настроек и он запустился.Потом повторил и зашил уже 6302.Из замеченного сразу это более быстрый старт после выключения системника от сети.Он все так же заводит вентили,вырубается-только чуть быстрее В айде при дефолтных настройках латенси стала 100 против 104,может и погрешность.

1.Для чего на такой старый шить?
2.Где найти 0096?

выше написано было

Сделал все как нужно.
1) Скачал 0096 и 6302. Переименовал в C6H.CAP.
2) Закинул на сначала 0096. Выключил пк. Нажал смоs -> flashback. Начал мигать синий диод. После погас. Включил пк. 2-3 перезагрузился. Вылезло сообщения обновления биоса. Зашел в биос и сразу выход.
3) Затем закинул 6302 с тем же названием C6H.CAP. Выключил пк. Flashback и далее cмos. Так же 2-3 перезагрузился. Вылезло тоже сообщение. Зашел в биос настроил заново.
Скорость включения,выключения выросла .Двойная загрузка исчезла. Выставил свою память на те же 3466 и тайминги. Жду изменений с ошибкой 0d.

Хочу поделиться игрой в Компьютер роследних 3 дней)
Имеем мать X470 M7 AC проц R7 2700X память Сorsair CMR16GX4M2C3600C18 на чипах B-Die ( на момент покупки были чуть дороже Oem)

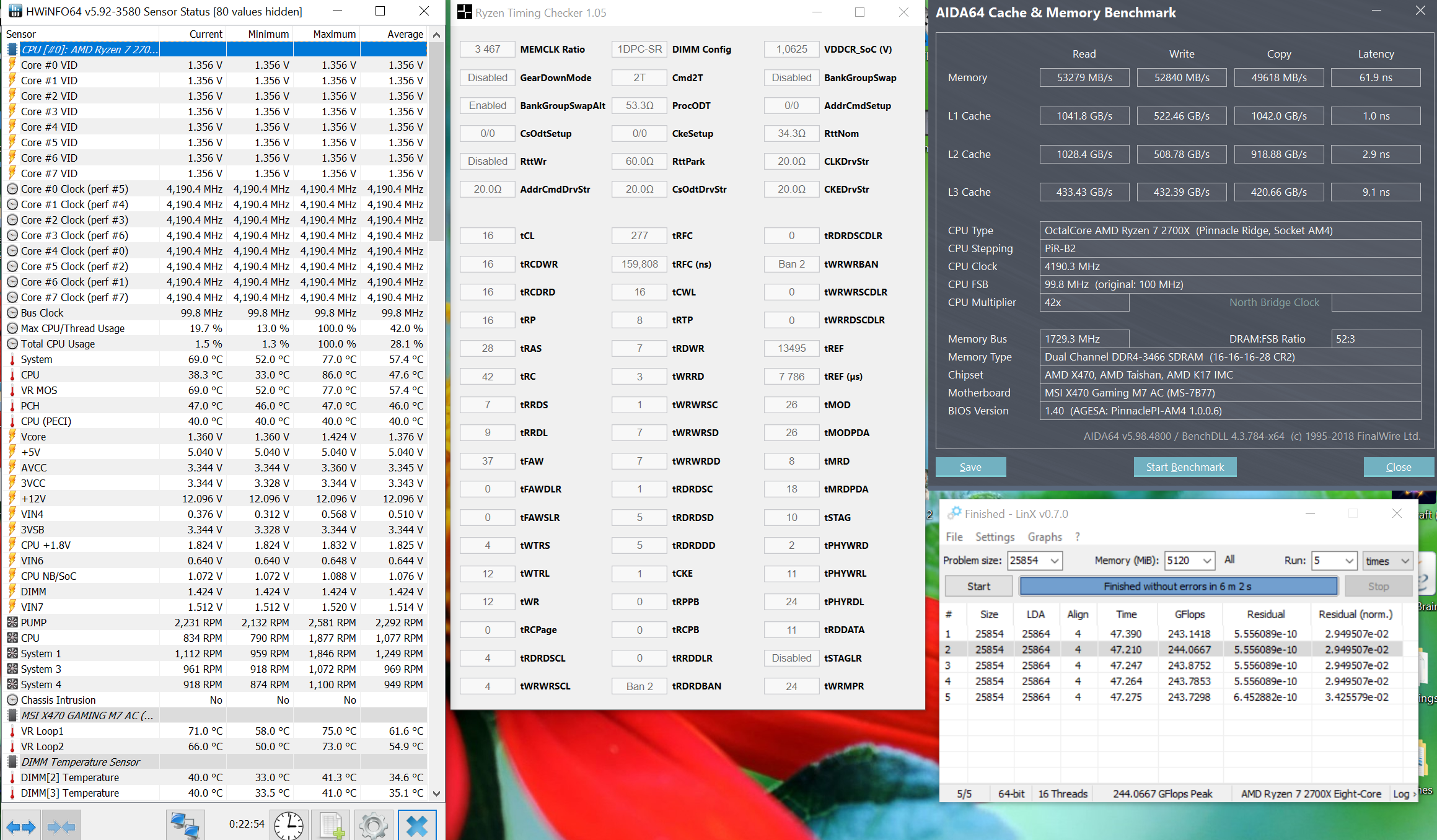

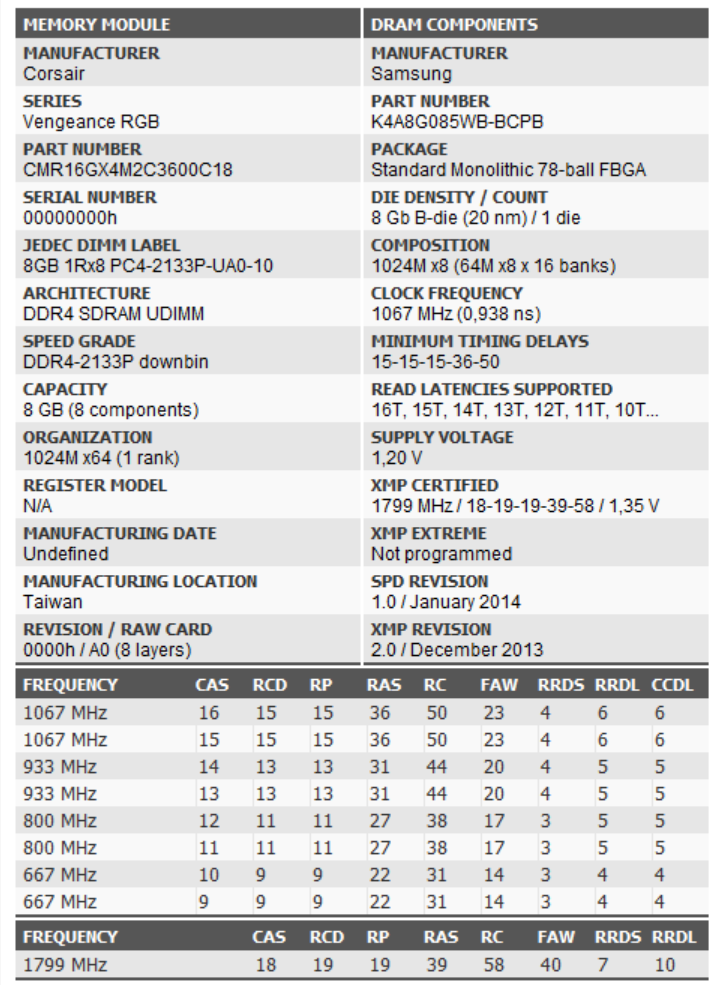

Вот скрин

Изначально было лень глубоко вникать в тему, просто поставил на 3200 16-16-16 на уровне обычного Оем самсунг . Проц в автобусте.Получил по Аиде латентность более 70 нс ,по XMP профилю те же цифры - лень короче заново ставить и делать скрин.
В общем память недалеко от Самсунг Оем - ну и заплачено за нее почти столько. Особо не расстроился.
Вроде играет, стабильно и ладно.
После потратил чуть времени и получилось завести на 3446 16-18-18-18-32-48-332 на Agesa 1.0.0.4c

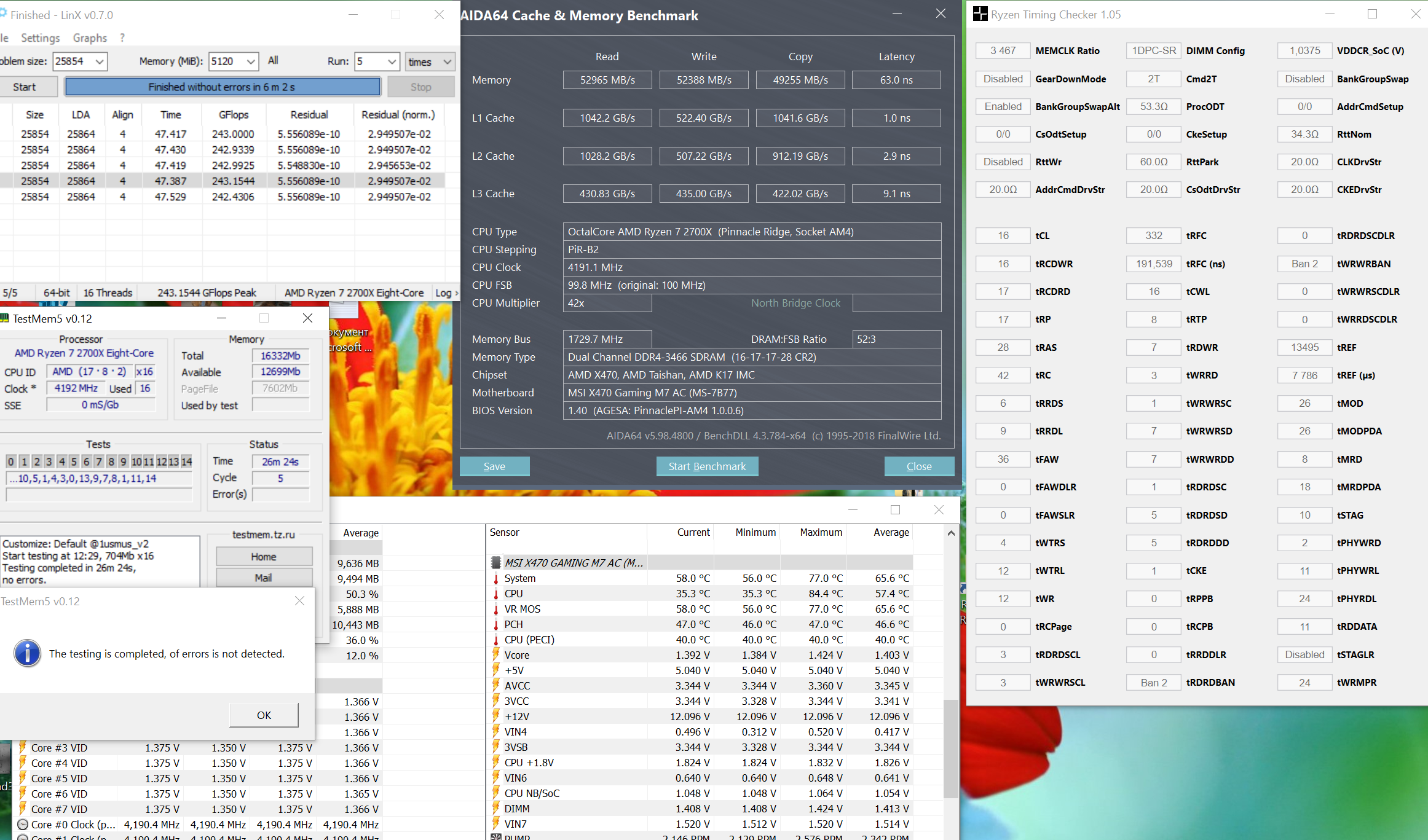

Скрин не сохранился - вот на Agesa 1.0.0.6 ( на новой агесе с теми же настройками латенси выросла на 0.5нс)

Ну что сказать - на 144Гц мониторе в сетевой игре как-будто булыжник с задницы сняли.

В принципе все устраивало, но вышла новая Агеса и куратор выложил мод биос на мать.
Спасибо 1usmus за калькулятор, мод , подсказки.
После установки нового биоса увидел рост латенси и решил немного поиграть в комп, память.
Муторное это занятие)
Моя память ни в какую не хочет в CR1 с GDM выкл, пришлось от CR2. Включение PowerDownMode в моем случае несколько прибавляло скорость чтения, записи и копирования в память по Аиде, но на 3-4 нс поднимало латенси.
Комп в основном для игр поэтому - Задача снизить латенси - не снижая частоты памяти)
Поэтому везде GDM, PDM , BGS - off.
Первое удалось снизить первичные тайминги до 16-17-17 почти безболезненно - За исключением пустячка)
Автобуст - ЗЛО при поиске пределов по памяти - сколько времени было потеряно зря.

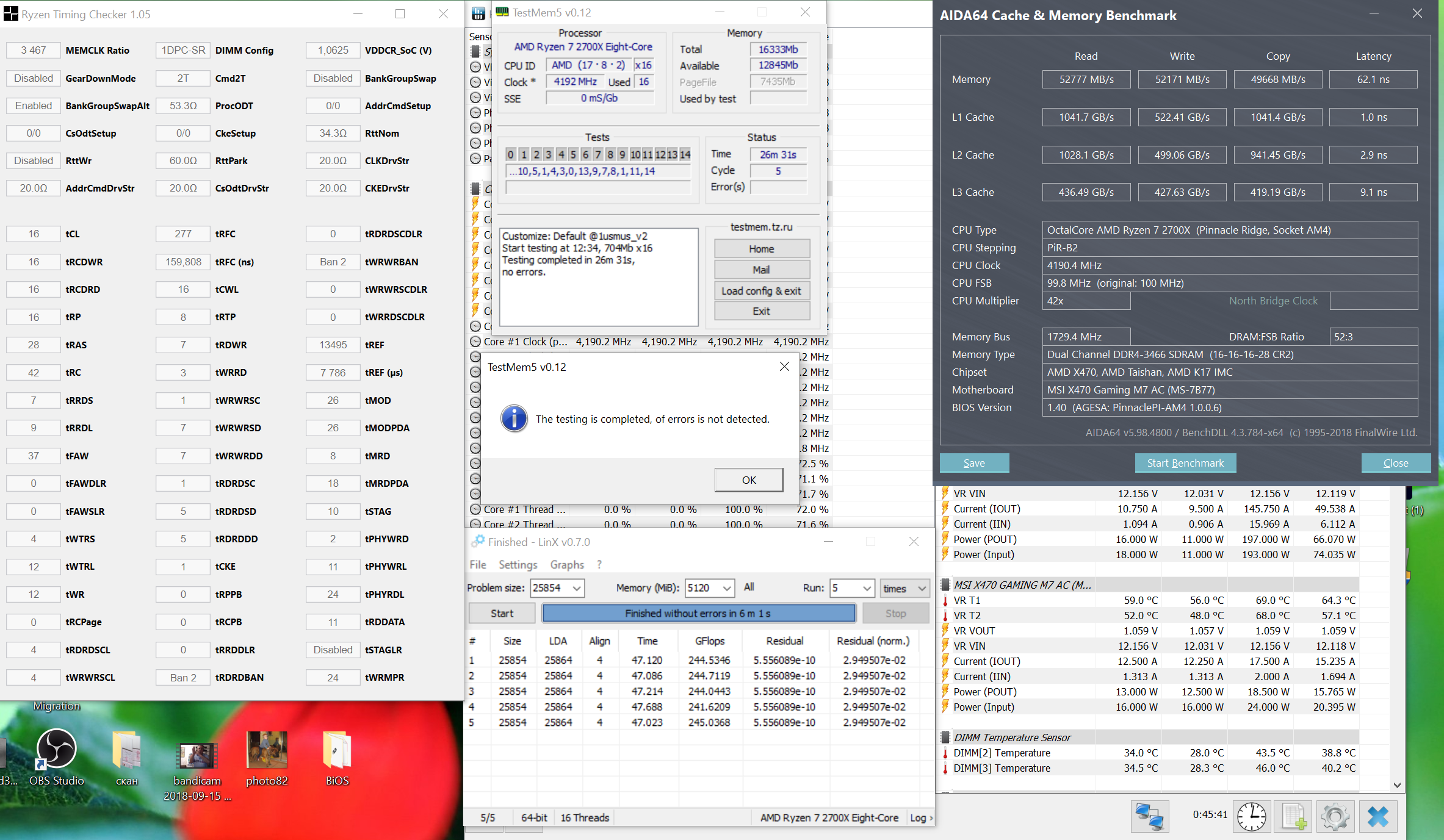

В общем проц на 4.2 при 1.375v llc2 - получил снижение латенси до 63нс

Следующее снижение таймингов на 16-16-16-16-28-42-277 - потребовало накинуть напряжение на Soc и память
Снизил напряжение на проц до 1.35 и выставил llc1, поднял несколько вторичных таймингов на +1

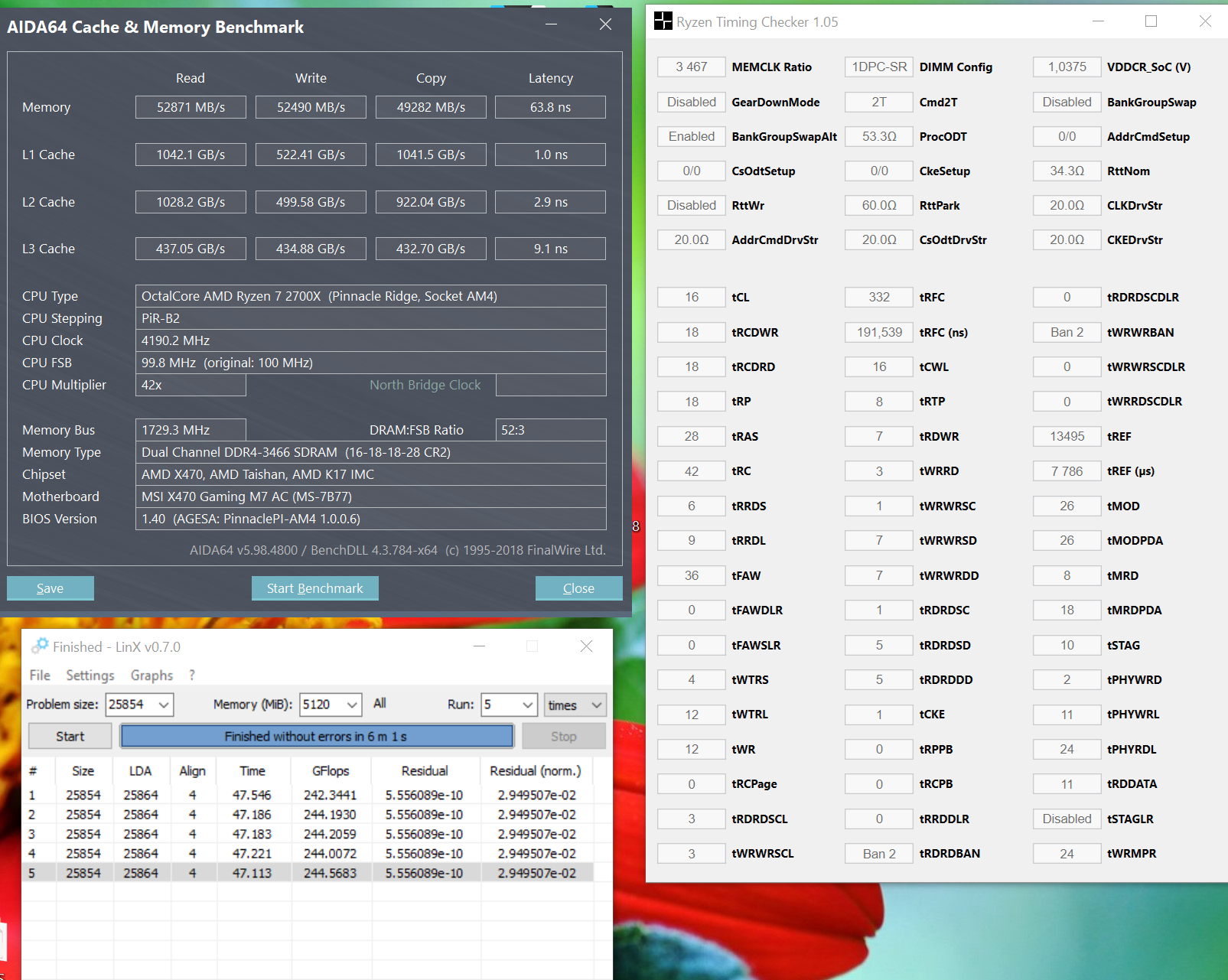

Получилось , то что получилось)
Из того , что осталось за кадром .
ТМ5 c пресетом 1usmus в легкую прогревает память до 48 градусов по HWINFO ( только вот не понял датчики
Dimm2 и Dimm3 ? )
В процессе подбора таймингов и т.д. и т.п. - неплохо перед контрольной проверкой сделать сброс биоса и начисто загрузить ранее сохраненный профиль.
В итоге после после сброшенного биоса и загрузки профиля цифры стали чуть приятней. Причем показания Аиды стали стабильными, с легким +-.

BGS alt - где вкл и выкл?
Что значат датчики - Dimm2 и Dimm3 ? память стоит A2-B2?
При llc2 на проц напряжение по Linx падает на 0.025v . при llc1 стабильно (железобетонно ) стоит на 0.06v выше
По памяти под нагрузкой мать влегкую накидывает 0.01 v напряжения.
По Soc тоже в нагрузке не стесняясь дает + 0.016v.
Все показания по Hwinfo , мультиметром не мерял - температура в комнате +26 топят гады.
Окна не открывал специально , впереди же лето.
По M7 только доброе могу сказать, если позволяют финансы - берите ее).
P.S. Если будут здравые замечания - не стесняйтесь.

Аж плюсануть в карму хочется! Спасибо за такой развернутый отзыв.

ой все собрал таки конфиг - но дальше для меня все темный лес. Начинаю разбираться - будет а-ля "народная альтернатива" кураторской М7 , наверное...

20xakep08
Чтоб не было ошибок нужно флешку в ФАТ32
После нажатия на кнопку флешбек будет мигать лампоча. Он шьет пока лампочка мигает, а потом уже 6302 ставим

nikolas2009
отличный отзыв! +-0,5нс не существенно , у меня в предел 1нс может скакать



датчики так названы, не стоит обращать внимание



похоже отключение дано только на TR4 системах , на АМ4 не работает



я б выбрал LLC2 , потому что на LLC1 очень жесткий режим, фазы сильнее греются и мы на самом деле не знаем сколько будет компенсация, мониторингу не точный



у кросхейров разброс куда больше , так что тут все отлично

xart
тут все так начинали, на самом деле спустя время становится интересно тюнить систему:)

на b350 гигабайты появился бета биос с агеса 1006 (pinnacle ridge)

1usmus
Отличный отзыв! +-0,5нс не существенно , у меня в предел 1нс может скакать
Ну как бы степень квалификации народа обязывает) Голой попой ничего не докажешь.
А так жена сказала -Ты можешь жениться на своей железке))
Пустое, мальчикам нужны игрушки.
1usmus
я б выбрал LLC2 , потому что на LLC1 очень жесткий режим, фазы сильнее греются и мы на самом деле не знаем сколько омпенсация, мониторингу не точный
Наверно попробую 1.3625 при llc2/
Мог бы 4.3 на проц поставить, да у меня в контуре вода с видеокартой, алюминий. Ну его запас оставлю)
У меня тут 3446 запускались на CL14 c латенси 61.1 .......
Вот только ТМ5 с пресетом на первом же проходе ошибки давал.
Я Bad Company 2 люблю для фана побегать в штурме в Хард Мод.
Во времена выхода этой игры - сетевой режим был самым лучшим тестом стабильности Sandy Bridge и т.д.
Время идет - а вот если в ТМ5 с пресетом есть ошибки, то в онлайне рано или поздно игра свернется.
Fitchew - Спасибо)

nikolas2009
если запустилась на CL14 то работать будет нормально
у меня там был помню на 3466 странный прокОДК 43 если не ошибаюсь
пока у меня дело принципа добить все пресеты хьюникса,постараюсь завтра уже закончить, помогу

Добавлено спустя 2 минуты 25 секунд:
Remarc
отличная новость

да)надо будет проверить на старые баги,вдруг опять появятся)

Так чем больше ллс, тем сильнее мама держит напряжение в пределах установленного или наоборот?

нет, просто сильнее задирает.
пример: в BIOSе стоит 1.350v. В режиме 1 будет под нагрузкой 1.320v. В режиме 2 будет под нагрузкой 1.350v. В режиме 3 будет под нагрузкой 1.380v и т.д.

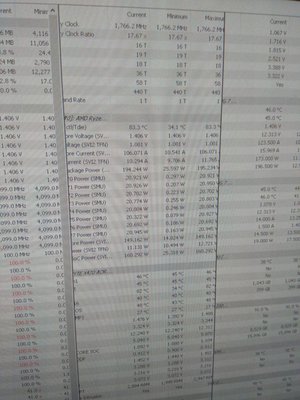

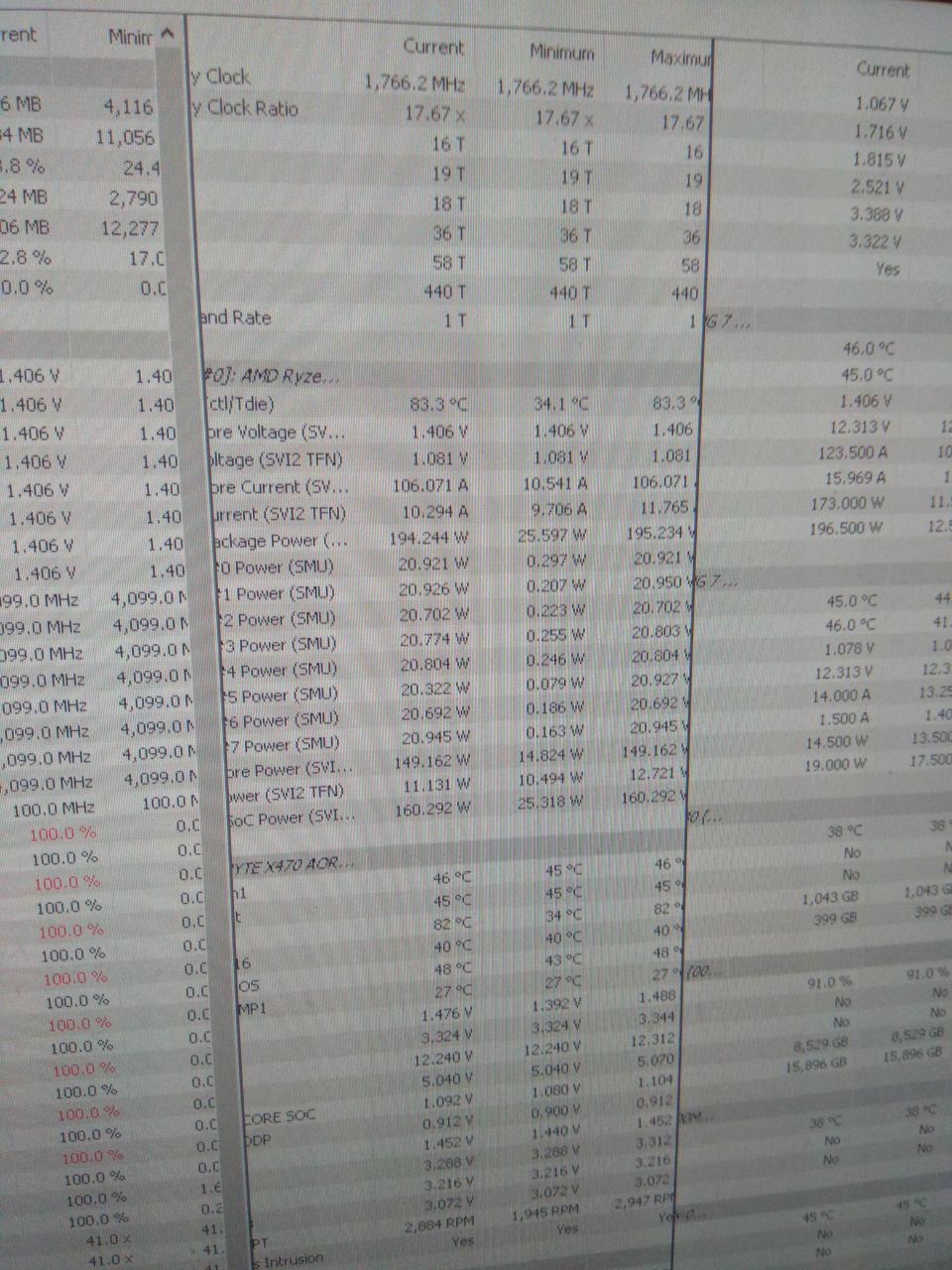

Меня смущает то, что проц "работает" на 4.1 ггц с 1.36В, что невозможно в принципе - мать явно ставит сама напряжения и сильно завышает их, и выдает явно фейковые значения через svid (в одном цифра больше другой на 0.15В!)

tsaMolotoff
А это разве биос не для 1.1 ревизии?

Напряжения хочет. Память должна тащить.

Добавлено спустя 2 минуты 16 секунд:

Батлфилды хорошо кушают ресурсы процессора. Это так до сих пор, и сейчас я тестирую минут 40 стрессом, и потом несколько дней батлфилдом

Hynix CJR 3867CL16...не знаю, дожму этот пресет или нет , но ловите краткий отчет



меня все больше и больше удивляют парные тайминги tRDWR tWRRD , невероятное влияние на стабильность
на высоких частотах возможны такие варианты 8 1 , 8 2 , 8 3 , 9 1 , 9 2 и 9 3
я об этом обязательно напишу в новой инструкции по настройке системы

в кратце это настройка узкого места любого контроллера памяти ,а именно настройка tWRRD (минимального времени между окончанием записи и подачей команды на чтение в разных ранках) и tRDWR (минимальная задержка от чтения до транзакции записи)

з.ы. FAW 34 а не 58, то RTC считывает через одно место


tsaMolotoff
У меня в автомате 1,312 для 4.1 что считаю нормой. Да андервольт серьезный возможен , но не для моих текущих экспериментов.

Добавлено спустя 3 минуты 35 секунд:
Inquisitorr
Сверх компенсацию используют при разгоне с азотом либо на разгоне с фиксированным множителем, в противном случае мы можем получать пики овервольтажа когда проц переходит с одного P-state в другой.
По крайней мере Elmor (инженер асуса) считает слишком высокую компенсацию небезопасной для просто пользователя

Добавлено спустя 1 минуту 11 секунд:
Victor91rus

поддерживаю, фростбайт отлично находит ошибки

Ну я наверное не совсем бо-бо, я же скачивал со страницы ревизии 1.0

Повторяю, у меня не иксовый проц, у меня никаких "автоматов " вообще нет

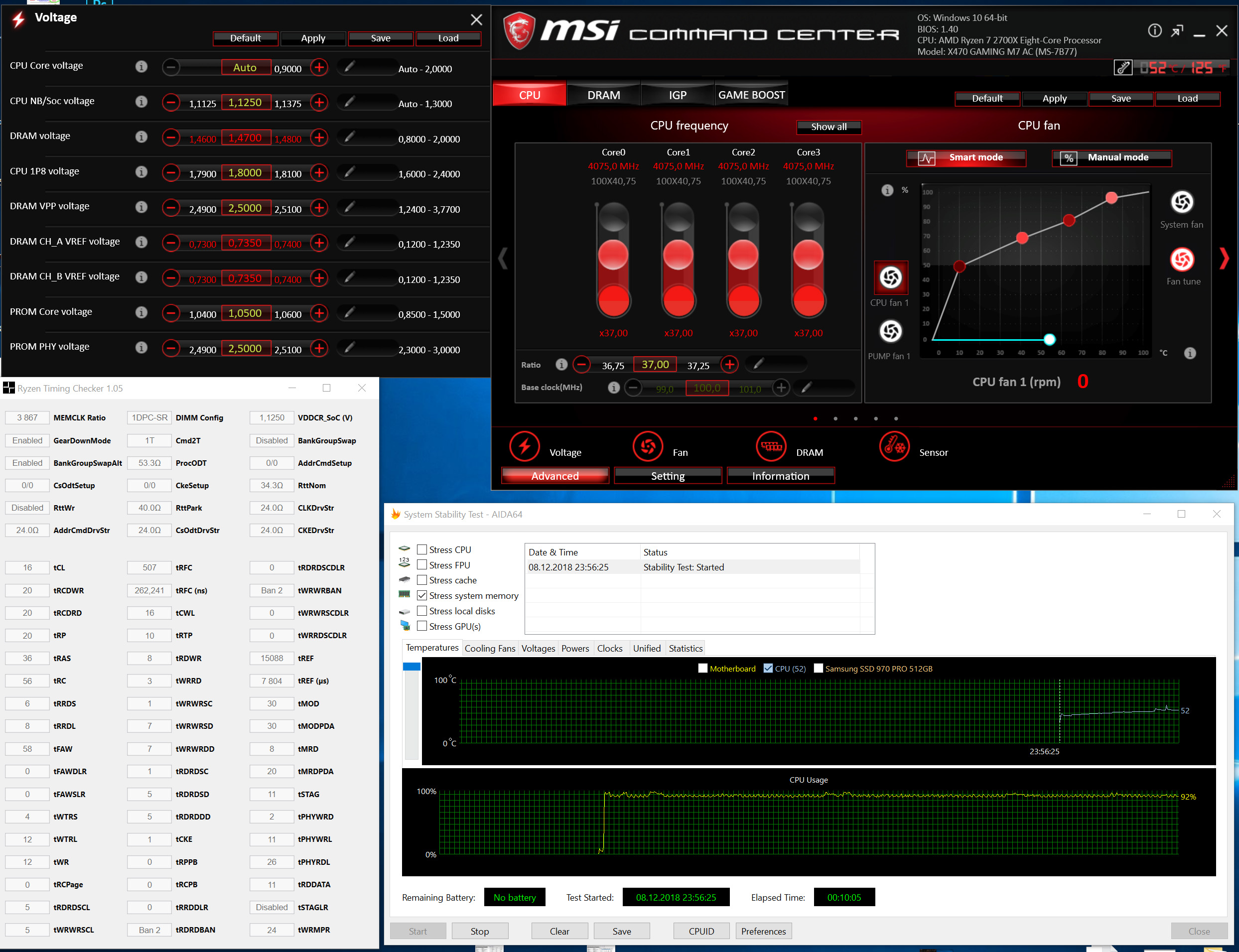

Вот к примеру, что происходит при запуске теста (прошло 2 секунды до зависания):
