Дада, это обсуждалось несколько раз, например, тут: MSI LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17811084

Добавлено спустя 16 минут 8 секунд:

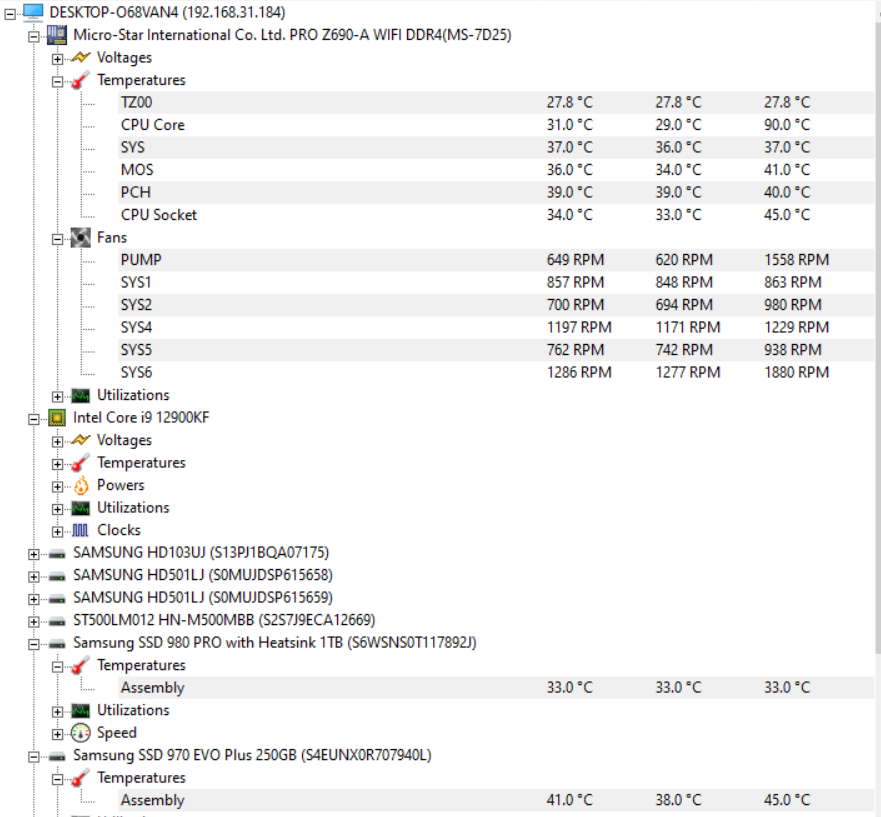

У меня было всё ровно наоборот. Из-за Zero Frozr на видеокарте вентиляторы не крутились в 2D. Тепло от PCH не отводилось. Через Afterburner изменил поведение, чтобы вентили всё время крутились в районе 700 об. Сейчас перешёл на воду, вытяжные вентили на задней стенке настроил в зависимость от температуры PCH.

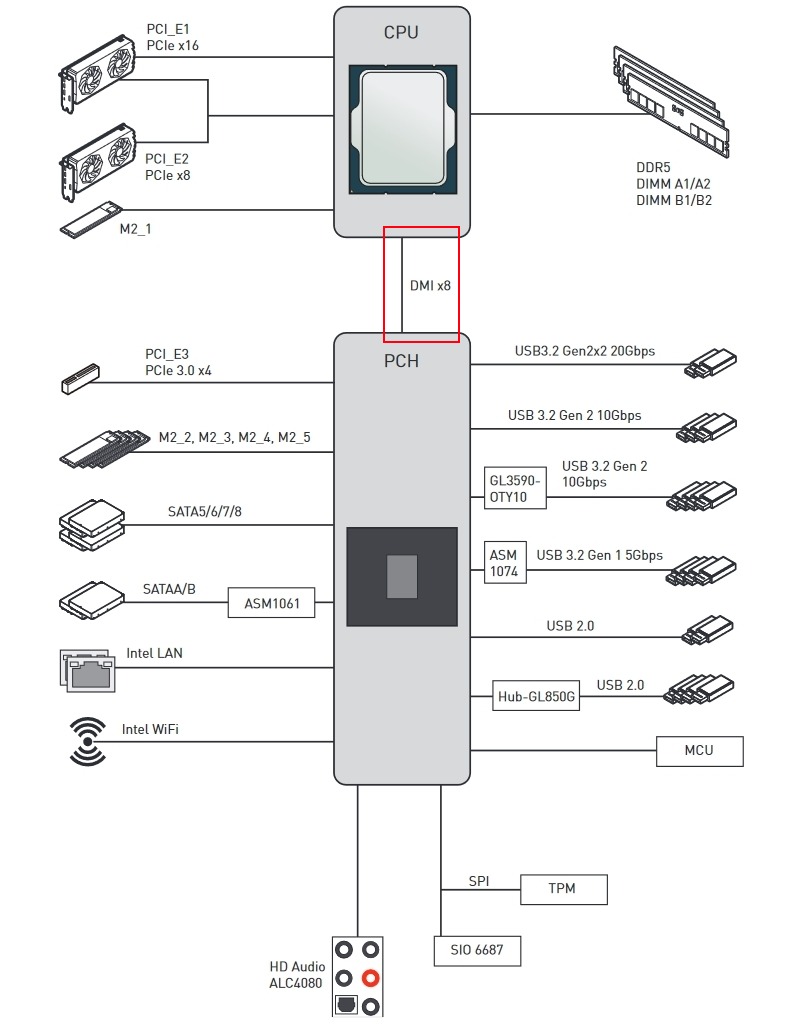

Так-то по поводу температуры PCH нужно всё время держать картинку DMI в голове. У меня только один M2.1 используется, поэтому могу смело урезать себе до Gen3. Но если у вас остальные nvme используются, то решайте сами. Нужна ли вам полная скорость и деградация PCH или скорости достаточно и прохлада важнее.

А хрен его знает, товарищ майор. Возможно, все же прижим радиатора и термопрокладка тоже роль играет, а она там довольно толстая. С учетом что радиатор у нас закрыт еще и другим радиатором, а теплообмен между ними - 2 болтика, получается как-то не очень продумано.
Опять же, что считать высокой температурой PCH - инженеры наверное знали что делали (надеюсь). Я наверное, забью на гарантию и заменю прокладку на более эффективную и подтяну радиатор сзади. Но не думаю что это сильно поможет. Но сам принцип как мне кажется такой - у нас радиатор это масссивный кусок железа без ребер охлаждения, не обдувается совсем, он конечно отводит тепло в моменты пиковых нагрузок кратковременных за счет теплоемкости куска железа, а вот если они постоянные, то уже идет перегрев. Резюмирую - система охлаждения придумана и рассчитана только на кратковременные пиковые нагрузки, в 99% случаев эксплуатации именно так и бывает, и это намеренно сделано, удешевление себестоимости продукции никто не отменял. Если поставить дополнительную термопрокладку между радиаторами и не ставить в этот слот диск -может и будет получше. Опять же - видеокарта рядом она тоже греет радиатор.

Интересен ваш опыт отпишитесь если решитесь, сам думаю разбирать компьютер на предмет протягивания прокладки или нет, интересно бы услышать людей которое это делали. Почитав форум, только одного человека увидел с положительным результатом.
А вообще интересно почему переключая в режим "Авто" урезается скорость!? Когда по определению она должна атоматически подстраиватся ..

У меня gen3 и скорость упала где то с 3000 до 1500. С условием что системный SSD который сидит на процессорной линии работает в полную силу я считаю не сильно страшно.

А в чем проблема выставить значение C State Limit и не не урезать Dmi link speed? Или на вашей системе это не дает эффекта? Или использование C State Limit вызывает какие-то катастрофические последствия? Может я чего-то не знаю? )

Вероятность деградации до заметного значения (вообще-то деградация происходит постоянно при работе чипов, поэтому у них есть ресурс, срок службы) резко повышается после температуры 85С. Такова особенность устройства и материалов чипов. Хотя Интел и АМД заявляют, что отодвинули этот порог для CPU.

У меня игра с энергосберегайками ничего не дала.

Я думаю MSI когда делали 4-ре М2 не рассчитывали что все начнут ставить и х по 4-ре штуки, тем более один радиатор совмещен с радиатором PCH, я сначала туда SSD поставил, думаю чего это у меня такая разница в температуре с первым..

Ну и тут вопрос целесообразности.. Как я понимаю ограничивается пропускнал способность, 3000 это скорость линейного чтения файлов, никогда я на свою SSD не будут кидать файлы большого объема, тем более, что и не с чего их кидать с такой скоростью. А в том режиме каком она работает 1500 ей за глаза.
Возможно это нужно людям которые монтажом или еще чем занимаются. Или NAS из SSD на ПК поднимают.
Поэтому даже не буду заморачиватся. У меня сейчас 57 в простое, 67 в играх. Самое большое Cyberpank смог до 73 градусов поднять, но там проц с видео под 80, если верить HWMonitor-у. Причем, что в Веб просмотрах у меня проц 36-38.

Allf У меня в Auto скорость 850 мб/сек, в gen2 - 1550 мб/сек. По отзывам должно быть 2400.

так ты глянь по CrystalDiskInfo в каком режиме+на скольких линиях диск при этом авто.

Комрады, извините мою дерзость, а никто не пробовал просто тупо гнать вентилятором прохладный воздух в зону бутерброда PCH-NVME??

Msi z690 ACE прошивка 1.30
После установки в псиэкс 4х №3 Gb 2.5 контроллера и переключение в биосе на пэ4, появился двойной старт при включение.

Будет супер, только организовать сложно.

Добавлено спустя 4 минуты 9 секунд:


Прикольно, только нифига непонятно Двойной старт обычно когда системе что то не нравится в настройках, проверяйте все.

Кстати переключил из auto в Gen3, температура подросла на пару градусов скорости возрасли до Gen3. Так и оставлю. Непонятно почему Gen 4 так греет мост, устройств работающих в таком режиме нет!? Он че там типа периодически продувает канал, чтоб не засорялся ))

Итого, дело было днем, делать было нечего. А что кот делает, когда ему нечего делать? правильно, начинает маяться хренью.

Итого: первую половину работ я провел, а именно - взял да и снял термопрокладки с 3-го сверху радиатора (у меня там пусто и не планируется) и положил их, подрезав по месту, в бутерброд
между радиатором 2-го сверху m.2 и собственно, говоря радиатором чипсета. Толщина у них - 2 мм. Ушло почти 2 прокладки. Винты затягивал прямо через прокладку, ибо они легко дырявятся.
Протягивать радик чипсета - это разбирать хорошо работающую систему.. не стал, на потом оставил.
Итог - стало таки получше.
#77Untitled-2
#77Untitled-1

Имитировал игровую нагрузку, стесс в аиде всего, кроме FPU. Устаканилось в районе 68 - 69 градусов. Вобщем, я не буду более ничего делать с этим. Нормально. Имхо.


А вот именно поэтому то и неэффективно будет, на чипсете таки оказались ребра но они закрыты другим радиатором сверху. Таким образом, толку ну никакого от них и от обдува, туда воздух не попадает, там зазор миллиметра 2 максимум, контакта между двумя радиаторами плотного нет. Только через 2 винтика.

Vladimir_st от типа устройств это не зависит. Пропускная способность DMI делится между всеми устройствами, которые используют чипсет, а их много.

Добавлено спустя 58 минут 33 секунды:
Понял в чем разница, у вас Z690 там 8 линий DMI, а на B660 только 4

Добавлено спустя 5 часов 33 минуты 24 секунды:
На B660 в UEFI не нашел ни TVB, ни пункта ограничивающего температуры. Что-то можно сделать? Или только лимит TDP ограничивать можно?

Пробовали, мин в простое, мах после Cinebench и DiskMark64 на 970 ево плюс.
Вентилятор приклеен на корпус термоклеем, дует сбоку продолжая поток двух карлсонов с передней панели.

Докинул еще один диск gen4 - температура PCH не изменилась.


Там хоть и неплотно радиатор м.2 прилегает к радиатору чипсета, но все равно эффект есть. Он практически такой по температуре, как радиатор чипсета, т.е. если есть свободные места для установки м.2, то их лучше туда ставить, чтобы не подогревать чипсет.

Афигенно, простите мой французский! Я тут планирую мини-юнифайку брать, посмотрим, как оно будет у меня!

Температура под 50 мне сразу из коробки не понравилась, приклеил пару лепестков от круглого кулера к радиатору, потом появилась инфа по смене режима с авто в биосе, вентилятор уже завершающий этап. Лучше наверное уже не будет, да и стремится уже некуда.
Вторая печка это 970 ево, поставил высокий радиатор с трубками с али.

На B660 в UEFI не нашел ни TVB, ни пункта ограничивающего температуры. Что-то можно сделать? Или только лимит TDP ограничивать можно?

У всех Z690?

Вобщем, снизил еще напряжение на PCH 0.82 voltage до минимального 0.6. Температура упала. Сейчас максимум 65 в нагрузке.
По стабильности- поработаю, гляну. Убрал m.2 из слота сопряженного бутербродом с чипсетом. Содрал наклейки с дисков, минус 10 градусов. Наверное, минус гарантия. Хрен бы с ней.
