Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

Ну у меня вопрос именно в стабильности мастера, я естественно не жду от платы рекордов по разгону, что бы 6000 держала и сыпала бсодами без причины

buryian 2 планки по 16 на частоте 5600 должна держать вообще любая плата на Z690.

Z690 Aorus Pro появился BIOS F21. Попробую установить... на F20n память опять начала сыпать ошибки, даже понижение частоты не помогло)) Хотя неделю работала без проблем.

и не только на нее, Gigabyte пря труженники, биосы начали кучно выпускать.

Ну в общем F21 как минимум не хуже, чем F20n. На тех же настройках вроде как без ошибок. Даже с CR1 запустилась на 6600, но есть 1 ошибка, так что мучаться не стану, поставлю обратно CR2.

Прошу помощи/совета.

Решил апнуть комп. Взял Gigabyte Z690 UD + i5-13600KF + 2х16 DDR5. Остальное со старого компа. Собрал системник.

Скачал последнюю прошивку F20 с оф сайта, сделал все по инструкции (отформатировал, файл переименовал, в корень залил). На выключенном системнике нажимаю кнопку qflash plus - комп включается, все вентиляторы крутят, мигает индикатор обновления биоса, параллельно горит красная лампа CPU. Минуты через 3 (засекал), лампа обновления перестает мигать и просто горит пока комп принудительно не выключишь кнопкой сзади на БП.
Самое странное, включить комп невозможно, на кнопку Power никакой реакции. Добиться включения можно только начав обновление биоса через флешку и кнопку на плате qflash plus. Флэшек перепробовал 3 штуки разных. Подключаю свичи с передней панели правильно, т.к. потом вернул прежнюю сборку и все заработало. Что делать? Куда копать?

Мысли такие. Взять рубля за 3 проц самый дешевый для того, чтобы стартануть биос и потом попробовать обновиться до последней прошивки. Попробовать другую материнку, но тоже лотерея.

Зачем брать процессор? qflash plus как раз и служит для прошивки без процессора и оперативной памяти.

https://www.youtube.com/watch?v=yL2ejT_5eO4

Ну я так и пытался обновиться. Единственное отличие, что уже стояли проц, память и видюха, но вряд ли это влияет.

limboos Тут смотрел ролик говорят сам гигабайт рекомендует прошивать через qflash без процессора и оперативки, сейчас если найду скину видео.

Вот видео https://www.youtube.com/watch?v=u1L8nM_4lrs мужик говорит что вроде можно прошить и с оперативкой и процессором но гигабайт якобы рекомендует прошивать без проца и оперативки, попробуйте тогда без проца и оперативки может всё таки это как то влияет, я сам прошивал лишь раз с помощью qflash на амд но прошивал как раз без проца без оперативки и видеокарты.

Люди почему на плате z690 elite ddr5 не меняется tREFI? Ставил разные биосы, сейчас стоит последний доступный. Что я делаю не так.

надо попроще Флэшку(например 1Gb или меньше, а 64гб у меня например не работает=также(про 3 минуты токо не засекал) помигает и будет стоять) +
Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #17269341
Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #17270441
+не знаю, как на твоей мамане, но маманя после прошивки должна сама включится=без твоего участия.
+ если на мамане 2 биоса, то иногда, их надо оба прошить.

Появился биос F21, кто нибудь тестил? Какие впечатления?

Уф. Все решил. Проблемы было две.

1) Действительно прошить смог только вытащив все из материнки. Оставляем один 24pin шлейф и ничего больше. Вставляем флешку, включаем питание и жмем qflash plus. Обновление идет почти 8 минут. Это показатель, что идет прошивка, до этого у меня прошивка занимала 2-3 мин и соответственно не завершалась, а прерывалась (но если не знать что надо 8 мин можно подумать что все нормально).

2) После прошивки, комп наконец-то стартанул, НО! черный экран и ошибка в виде лампочек, то CPU, то DDRAM.

3) Решение. Если ставите 2 слота, то надо ставить обязательно в B1 и B2 слоты (2 и 4). Если ставить как и раньше в первый и третий слот, то ничего не запустится!

Память стартанула на 5200 (хотя оказывается я купил 5600, да и пофиг).Без прошивки даже память бы эта не заработала т.к. по умолчанию она до 4200 вроде только). Проц сам встал на 5,1 ггц.

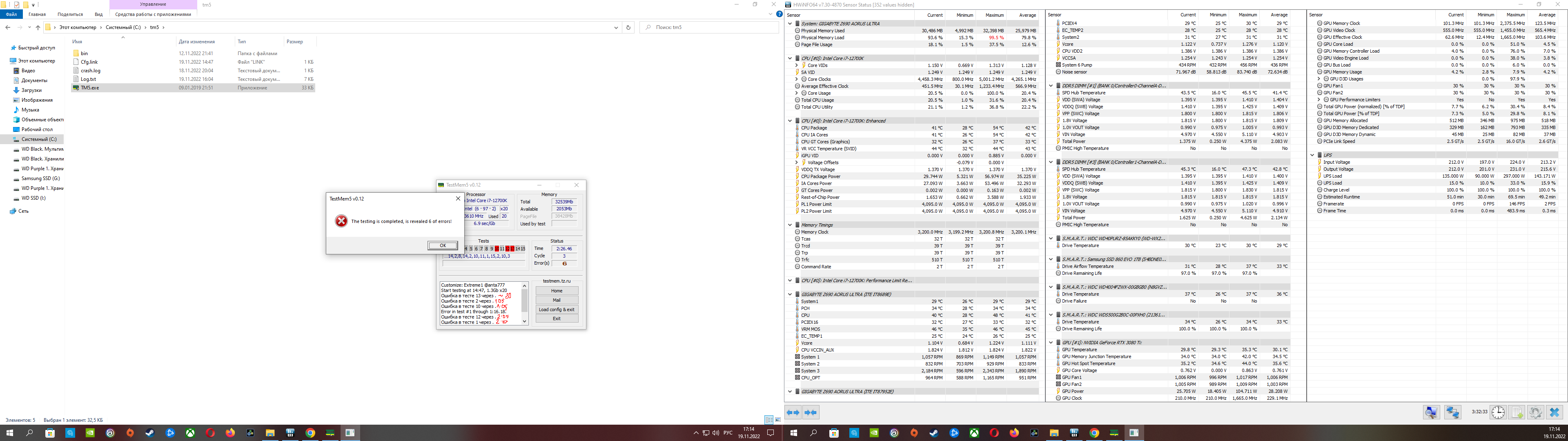

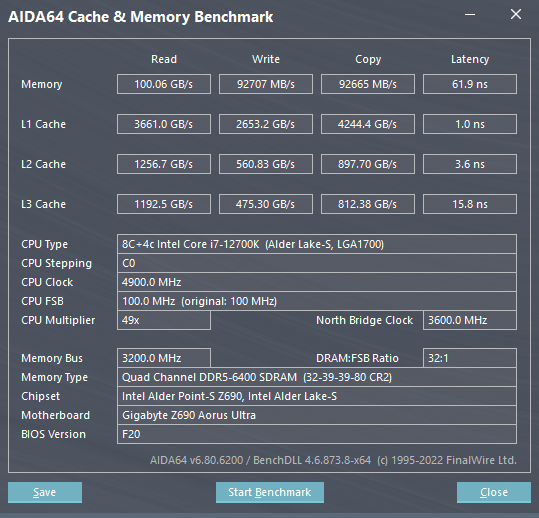

В общем температура оперативки к ошибка не имела значения. Оперативка на 6400 запустилась с автонапругой, единственно я отредактировал VDD2 CPU, чтобы фактическое значение превышало 1.38 иначе оперативка за минуту под сотню ошибок выдает. Установка кулера на опертивку снизила температуру на 5 градусов, всё равно не зря наверное купил.
Ошибки остались, но на стабильность системы никак не сказываются, приложения не вылетают, тяжелые игры не вылетают, стресс тесты проходятся.
Тайминги не редактируются, по крайней мере первичные, меняешь их и винда не грузится жалуясь на повреждения файлов загрузочной части системы. Включение/отключение low latency в этот раз не влияет на ошибки по оперативке - они всё равно рандомно появлются. Не знаю куда копать уже.
F21 для аорус ультра не грузится, ссылка на сайте гиги не рабочая, может не залили еще туда.

2 и 4 слоты - это А2 и В2, в них всегда нужно устанавливать память

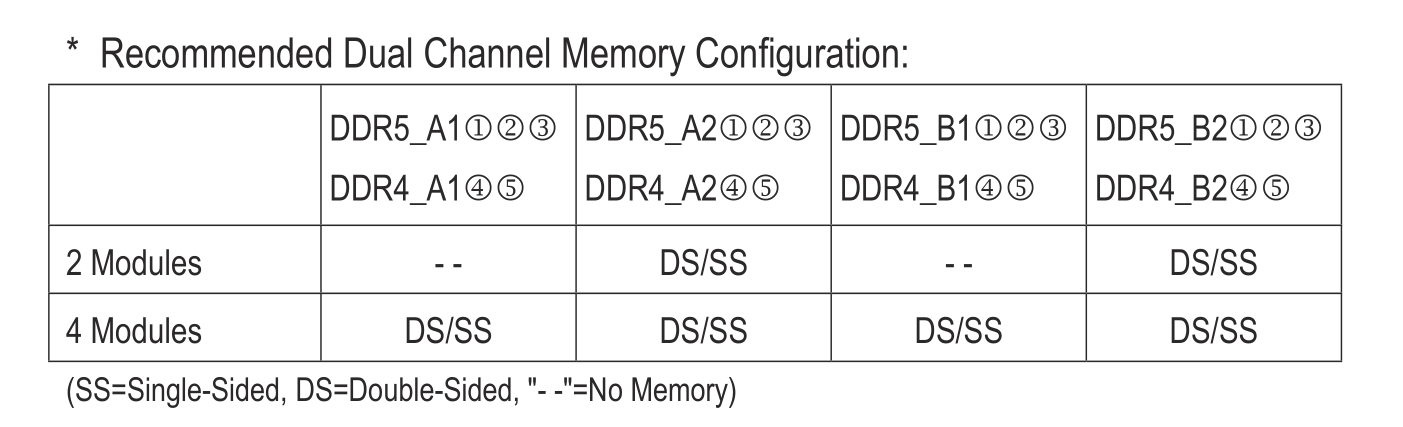

Мануал откройте, там написано в какие слоты оптимально вставлять модули. Обычно рекомендуется A2+B2.

Не знаю, что да как, но от планок тож зависит, что и как мутить по вольтажам ибо
Дали мне тут на поглядеть 2х32 на хиниксах M-die иии
если раньше я тут GIGABYTE LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17817859
заявлял VDDQCPU(оно же VDDQ TX Voltage по HWinfo) =1.38 к выставлению,
с этими же плашками VDDQCPU либо в авто(=1.25) оставлять желательно либо не загрузишься при особом повышении вверх DDR-5 на платформе Intel. Статистика разгона, советы, обсуждение результатов. #17824477
так же на них после определённого порога вольтажа в реальности показывает на 0.5 меньше от выставленного DDR-5 на платформе Intel. Статистика разгона, советы, обсуждение результатов. #17823544
такие дела
UPD: А на новом биосе(F21) всё норм c выставлением VDDQ TX и нет этого глюка, так что в итоге от биоса зависит = можно делать второй подход к канону, у кого не заводилось по нему

Апгрэйднулся на Gigabyte Z690 GAMING X DDR4 + 12600KF собрал, все запустилось, завертелось. Апнул биос до F20.
Первая ночь - отправляю в сон, но не тут то было, минут через 20 комп самопроизвольно проснулся (не понял), отправил еще раз, на этот раз уже минуты через 3 проснулся. Отправил еще - минут через 10 проснулся.
Пришлось выключить. Собственно какого уя?! Сегодня уже полазил в биосе не нашел опций "от чего просыпаться".
В общем, что делать и кто виноват? Как его заставить спать всю ночь, и не просыпаться без моего приказа? У меня даже китайский зеон спал нормально

Я на z690 gaming x, обновлял так полностью собрал комп, попробовал включить, все закрутилось/засветилось и все. Вырубил комп, вставил заранее заготовленную флешку с f20 биосом, нажал qflash подождал минут 10, комп начал включаться/выключаться сам и еще через минут 5 все заработало.
У меня 13600k взял 5.5ghz на 3 ядра, 5.4 если больше и 4.2ghz на всех E ядрах при 1.15v(меньше даже не стал пробовать по-моему и так хороший результат), кольцевая 4.9к, в стоке жрал 1.22v. Память только в xmp 6000(36,36,36,74) если что-то делать с ней сыпет ошибками в memtest. Lowlatency в настройках дает неплохой буст с 88к на чтении в аиде повышает до 94к.

замени в пути файла .com на .cn и будет норм https://www.reddit.com/r/gigabyte/comme ... ra_rev_1x/
но, везде вроде уже повыкладывали+поисправляли, так что вариант на будущее.

BOBKOC
Спасибо! За подсказку.
