  nucl3arlion
Прилепленное (важное) сообщение

Куратор темы
Статус: Не в сети
Регистрация: 05.12.2018
Откуда: Беларусь
Обсуждение материнских плат ASUS на чипсетах Z490/H470/H410/B460

F.A.Q. - ответы на часто задаваемые вопросы (Обновляется с появлением дополнительной информации)


Последний раз редактировалось nucl3arlion 27.06.2020 10:35, всего редактировалось 6 раз(а).

Реклама

Партнер
  nucl3arlion

Куратор темы
Статус: Не в сети
Регистрация: 05.12.2018
Откуда: Беларусь
HREN, поправил профиль. 1.45В нужно для 4400с17. Завязываем с оффтопом, для обсуждения памяти есть профильная ветка:
Статистика разгона памяти DDR-4 на платформах INTEL. Обсуждение результатов. Советы.

_________________
telegram: @nucl3arlion

  nag77

Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2

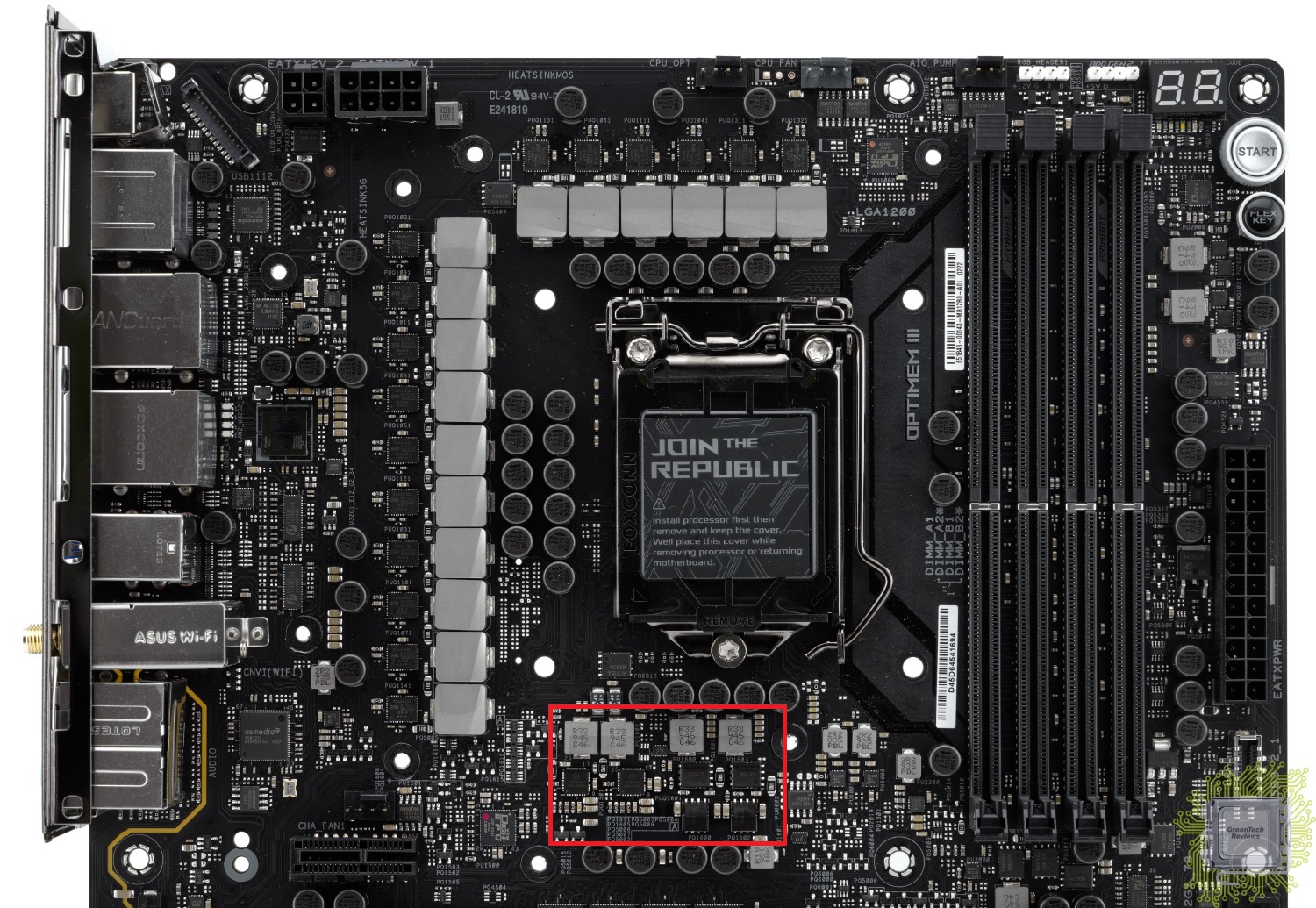

Косвенное подтверждение готовности плат к 11 поколению Rocket Lake:
Если вы видите две фазы VCCIO - она готова к плате процессоров RKL

Об этом прямо в превью плат не пишут, информация якобы под NDA, как и PCI-E 4.0.
Не уверен, что правильно выделил фазы, но истина где то рядом.
Вложение:
30-4.jpg [ 649.23 КБ | Просмотров: 2666 ]


Конфигурация VRM ASUS:
ASUS PRIME M PLUS
8+1+1?+?, ASP1900B (4+1), 8*SIC639 50A = 400A, VCORE TEAMED

ASUS PRIME V
8+1+1?+?, ASP1900B (4+1), 8*SIC639 50A = 400A, VCORE TEAMED

ASUS TUF GAMING PLUS & TUF WIFI
12+2+2?+1?, ASP1900B (6+2), 12*SIC639 50A = 600A, VCORE TEAMED

ASUS STRIX E GAMING
14+2+2?+2?, ASP1900B (7+1), 14*SIC639 50A = 700A, VCORE TEAMED

ASUS STRIX A GAMING
12+2+2?+2?, ASP1900B (6+2), 12*NCP302045 45A = 540A, VCORE TEAMED

ASUS ROG MAXIMUS XII HERO (WI-FI)
14+2+2?+2?, ASP1405I (7+1), 14*TDA21462 60A = 840A, VCORE TEAMED

ASUS ROG MAXIMUS XII FORMULA
16+0+2?+2?, ASP1405I (8+0), 16*TDA21472 70A = 1120A, VCORE TEAMED

ASUS ROG MAXIMUS XII EXTREME
16+0+2?+2?, ASP1405I (8+0), 16*TDA21490 90A = 1440A VCORE TEAMED

ASUS ROG MAXIMUS XII APEX
16+0+2?+2?, ASP1405I (8+0), 16*TDA21472 70A = 1120A VCORE TEAMED


Infineon TDA21472 70A

Или я ошибаюсь, или не вижу. Нет видеовыходов под встроенное видеоядро у Apex, XII Formula, XII Extreme


Последний раз редактировалось nucl3arlion 04.05.2020 9:35, всего редактировалось 2 раз(а).
Инфу по ВРМ отправил под спойлер


  nucl3arlion

Куратор темы
Статус: Не в сети
Регистрация: 05.12.2018
Откуда: Беларусь
nag77 писал(а):
ASUS STRIX E GAMING SIC639 50A
ASUS STRIX A GAMING NCP302045 45A
ASUS TUF GAMING PLUS 12+2*SIC639 50A
ASUS PRIME M PLUS 8*SIC639 50A
ASUS PRIME V 8*SIC639 50A
Сомнительно, что в дешевых платах стоят SiC639 по 50А, в то время как в стриксах NCP302045 по 45А... Пока это не вносил в шапку, за остальное спасяб.
Жаль, что апекс перестал быть топовым по ВРМ, в 11 серии он был даже помощнее экстрима. Возможно, что инфа недостоверна? Визуально питальник апекс больше похож на экстрим, чем на формулу.
Инфу по отдельному ВРМ для VCCIO и VCCSA также не вносил, ждём подробностей.

_________________
telegram: @nucl3arlion

Последний раз редактировалось nucl3arlion 04.05.2020 10:57, всего редактировалось 1 раз.

  brian_nwg

Member
Статус: Не в сети
Регистрация: 07.05.2007
Откуда: Москва
nucl3arlion писал(а):
Жаль, что апекс перестал быть топовым по ВРМ, в 11 серии он был даже помощнее экстрима. Возможно, что инфа недостоверна?

Из документации на Apex - ЦП 16 (8*2) TDA21472.

Добавлено спустя 3 минуты 3 секунды:
nag77 писал(а):
Не уверен, что правильно выделил фазы, но истина где то рядом.

2 VCCIO и 2 VCCSA. Не посмотрел с какой стороны какие, но на Prime Z390-A слева VCCSA и справа VCCIO.
  nucl3arlion

Куратор темы
Статус: Не в сети
Регистрация: 05.12.2018
Откуда: Беларусь
brian_nwg писал(а):
Из документации на Apex

Которая под NDA, как я понимаю. ;) Так бы свой список по ВРМ составили.
По праймам и стриксам нет инфы?

_________________
telegram: @nucl3arlion

  brian_nwg

Member
Статус: Не в сети
Регистрация: 07.05.2007
Откуда: Москва
nucl3arlion писал(а):
Которая под NDA, как я понимаю. ;) Так бы свой список по ВРМ составили.
По праймам и стриксам нет инфы?


Не думаю, что такая информация под NDA - фактически, при наличии платы в руках, можно всё подробно выяснить. А платы в доступе с 30-го у медиа.

ROG STRIX Z490-E - 7*2+2. И ещё 2+2 для VCCIO и VCCSA.
ROG STRIX Z490-A - 6*2+2. И ещё 2+2 для VCCIO и VCCSA.
Prime Z390-A - 6*2+2. И ещё 2+2 для VCCIO и VCCSA.
Prime Z390-P - 5*2+1. И ещё 1+1 для VCCIO и VCCSA. 12 фаз под радиаторами, 1 ниже сокета.
Prime Z390M-Plus - 8+1. И ещё 1+1 для VCCIO и VCCSA. 10 фаз под радиаторами, 1 ниже сокета.
  nucl3arlion

Куратор темы
Статус: Не в сети
Регистрация: 05.12.2018
Откуда: Беларусь
brian_nwg писал(а):
ROG STRIX Z490-E - 7*2+2. И ещё 2+2 для VCCIO и VCCSA.
ROG STRIX Z490-A - 6*2+2. И ещё 2+2 для VCCIO и VCCSA.
Prime Z390-A - 6*2+2. И ещё 2+2 для VCCIO и VCCSA.
Prime Z390-P - 5*2+1. И ещё 1+1 для VCCIO и VCCSA. 12 фаз под радиаторами, 1 ниже сокета.
Prime Z390M-Plus - 8+1. И ещё 1+1 для VCCIO и VCCSA. 10 фаз под радиаторами, 1 ниже сокета.
Это на сайте асус и так есть. Узнать бы, что по силовой части: неужели в праймы поставили SiC639 в самом деле?

_________________
telegram: @nucl3arlion

  brian_nwg

Member
Статус: Не в сети
Регистрация: 07.05.2007
Откуда: Москва

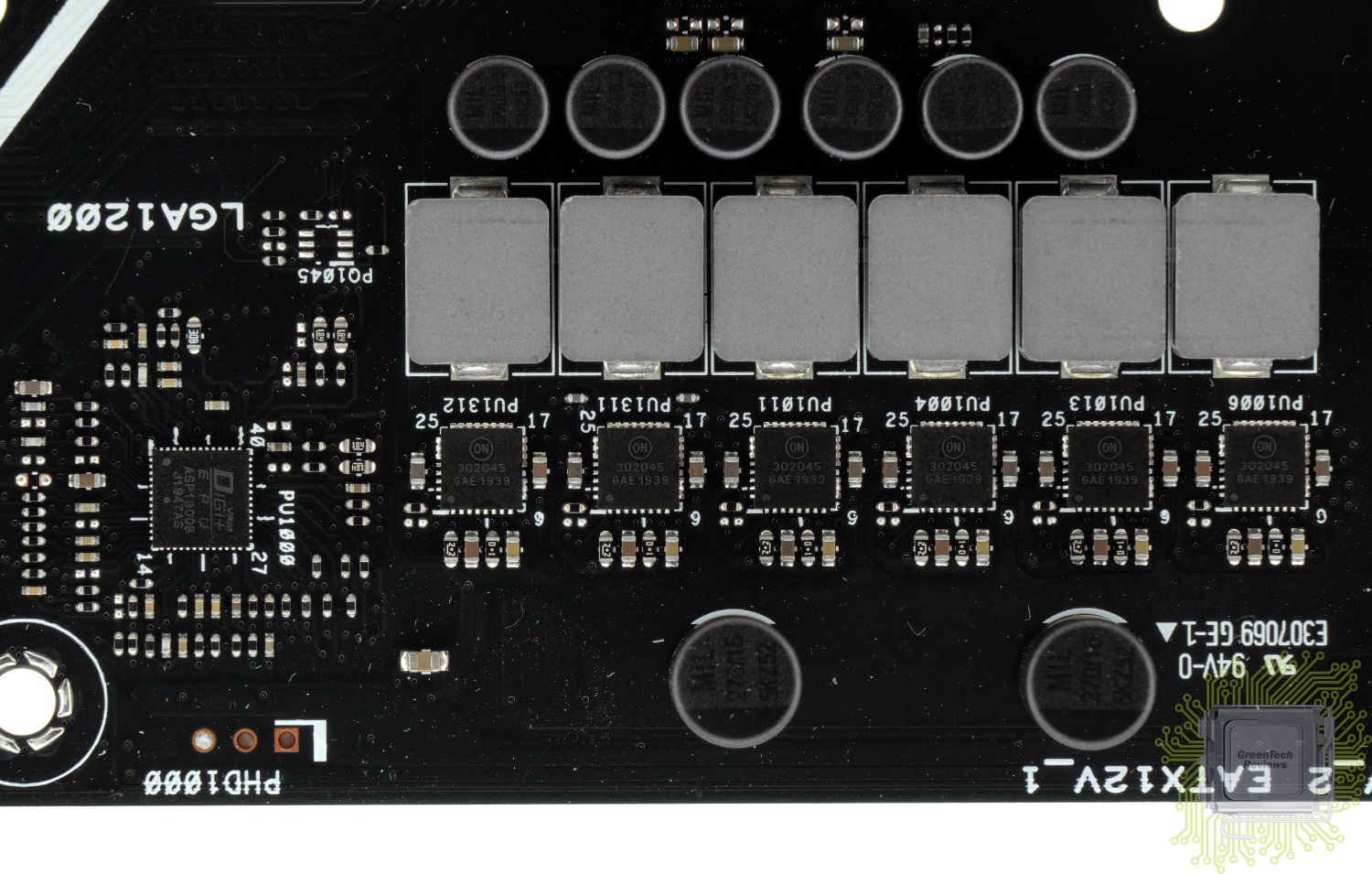

nucl3arlion писал(а):
Prime Z390-A
Силовые элементы: 14(12+2)*???A (???) [??? A]


302045
Вложение:
27-1.jpg [ 448.96 КБ | Просмотров: 2524 ]


https://www.onsemi.com/pub/Collateral/NCP302045-D.PDF

Других праймов для проверки пока нет.
  nucl3arlion

Куратор темы
Статус: Не в сети
Регистрация: 05.12.2018
Откуда: Беларусь
brian_nwg, спасибо, добавлю. Но не 50амперные SiC639, уж больно жирно для бюджеток. Интересно, откуда у нага информация.

_________________
telegram: @nucl3arlion

  brian_nwg

Member
Статус: Не в сети
Регистрация: 07.05.2007
Откуда: Москва
nucl3arlion писал(а):
Интересно, откуда у нага информация.


Вот уж не знаю. Свою информацию я взял своими глазами с платы.
  adept1

Member
Статус: Не в сети
Регистрация: 14.09.2012
Откуда: Москва
Фото: 1
nucl3arlion писал(а):
Жаль, что апекс перестал быть топовым по ВРМ, в 11 серии он был даже помощнее экстрима.

Но так то экстрим это топ, там и должно быть все лучше чем в остальных мп asus ). Apex 390 питальник выезжал вроде за счет модернизированного шим контроллера в отличие от экстрима.

_________________
i7-14700kf, asus rog strix Z790-E gaming wi-fi II , t-force xtreem 2х16gb 6400cl32, asus 3080Ti strix oc

  nag77

Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
nucl3arlion писал(а):
ASUS STRIX E GAMING SIC639 50A
ASUS STRIX A GAMING NCP302045 45A
ASUS TUF GAMING PLUS 12+2*SIC639 50A
ASUS PRIME M PLUS 8*SIC639 50A
ASUS PRIME V 8*SIC639 50A


Да, сори, по этим платам пока точно:
ASUS STRIX E GAMING SIC639
ASUS STRIX A GAMING NCP302045
ASUS TUF GAMING PLUS SIC639
ASUS Prime Z390-A NCP302045

Информация "плавала" по разным источникам, теперь ее собирают в одном месте, но пока видимо с ошибками.
Z490 VRM Discussion Thread
  nucl3arlion

Куратор темы
Статус: Не в сети
Регистрация: 05.12.2018
Откуда: Беларусь
adept1, ну, тут еще и текстолит 6-слойный у апекс, когда у остальных 8 слоев. Интересно узнать, на что он будет способен. Может опять какие-то нововведения? :-)

Добавлено спустя 2 минуты 10 секунд:
nag77 писал(а):
Да, сори, по этим платам пока точно:
ASUS STRIX E GAMING SIC639
ASUS STRIX A GAMING NCP302045
ASUS TUF GAMING PLUS SIC639
ASUS Prime Z390-A NCP302045

Уже днём источник нашёл) Пока переработал список в FAQ по имеющимся данным: в принципе только у 5 плат непонятки с ВРМ, но они в нижнем сегменте, где асус обычно не блистает.

_________________
telegram: @nucl3arlion

  adept1

Member
Статус: Не в сети
Регистрация: 14.09.2012
Откуда: Москва
Фото: 1
nucl3arlion писал(а):
Может опять какие-то нововведения?

Возможно, поэтому ждем первых обзоров.

_________________
i7-14700kf, asus rog strix Z790-E gaming wi-fi II , t-force xtreem 2х16gb 6400cl32, asus 3080Ti strix oc

  brian_nwg

Member
Статус: Не в сети
Регистрация: 07.05.2007
Откуда: Москва
Extreme, Apex, Formula, Hero, Z490-I Gaming - 8 слоёв.
Все остальные - 6 слоёв.
  nucl3arlion

Куратор темы
Статус: Не в сети
Регистрация: 05.12.2018
Откуда: Беларусь
brian_nwg писал(а):
Все остальные - 6 слоёв.

Информация отсюда:
https://www.pcmag.com/products/mega-gui ... comet-lake
Цитата:
It also is the only one of Asus’ ROG Maximus XII Z490 boards that will use a six-layer PCB. (All of the others use eight-layer PCBs, which costs more but has various advantages.) The Apex also lacks the Marvel 10Gbps NIC that’s ubiquitous on the other Maximus XII boards.

Еще и 10Гбитку отрезали. :-(

_________________
telegram: @nucl3arlion

  nag77

Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
ASUS ROG STRIX Z490-E Gaming Preview
  HREN

Member
Статус: Не в сети
Регистрация: 15.09.2006
Откуда: Планета Земля
Фото: 4
nag77 писал(а):
ASUS ROG STRIX Z490-E Gaming Preview


Apex и Экстрим ревью.

https://youtu.be/0nZAWUHQdLc

_________________
Верните назад 50-е.. Время настоящего звука, винила и Хороших Людей. Все это сейчас редкость... И вообще..

  Airotciv

Member
Статус: Не в сети
Регистрация: 05.08.2011
Откуда: Санкт-Петербург
Фото: 21
nucl3arlion писал(а):
Еще и 10Гбитку отрезали. :-(

А зачем она плате для экстремального разгона?)

_________________
R7 9800x3d / 64Gb Corsair 6200CL30 / HERO X670E / RTX 5090 WB / D5Next + 2xSR2 420 MP радиатора

  nucl3arlion

Куратор темы
Статус: Не в сети
Регистрация: 05.12.2018
Откуда: Беларусь
Airotciv, мне просто обидно, что апекс ультимативным был. На экстриме, который тоже под, собственно, экстрим - полный фарш ;)

_________________
telegram: @nucl3arlion
