Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

может лимиты так выставлены, может проц лучше? ванговать нет смысла

Black7 разница точно есть. Проверено в метро 720п, кп2077 фулхд, и фаркрай 720п. Во всех трёх бенчах.

Добавлено спустя 1 минуту 39 секунд:
BY_Pashka да я подозреваю что я что-то отключил или наоборот в биос. лимиты не трогал, они в авто. Подозреваю что еще собака зарыта в том что у нас разные биосы...

Выставил в FIVR 1.2, в AIDA64 так и показывает 1.2. А сколько там реально, но вроде повышается.
PS
Хотя напряжение на проц AIDA64 показывает такое же, как VID (неправильно), а HWiNFO - правильно.
Вывел датчик от HWiNFO в трей. Хоть вижу, какая напруга на проце теперь.

Если не трогать BCLK то работает, если тронуть - пропадает. Из меню Пуск в тч.

Ребята, кто в разгоне сидит, какое cpu LLC выбрано? Или авто?

Искал в блоке со всеми напряжениями. Значит есть в hwinfo информация

Black7 BY_Pashka
интересно а через УефиТулз нельзя в старый биос подкинуть новый микрик?

Её я не крутила, пока нету времени на эксперименты, тестируй мне тоже интересно.


Я точно помню, что лимиты убирала.

а что именно не помнишь?

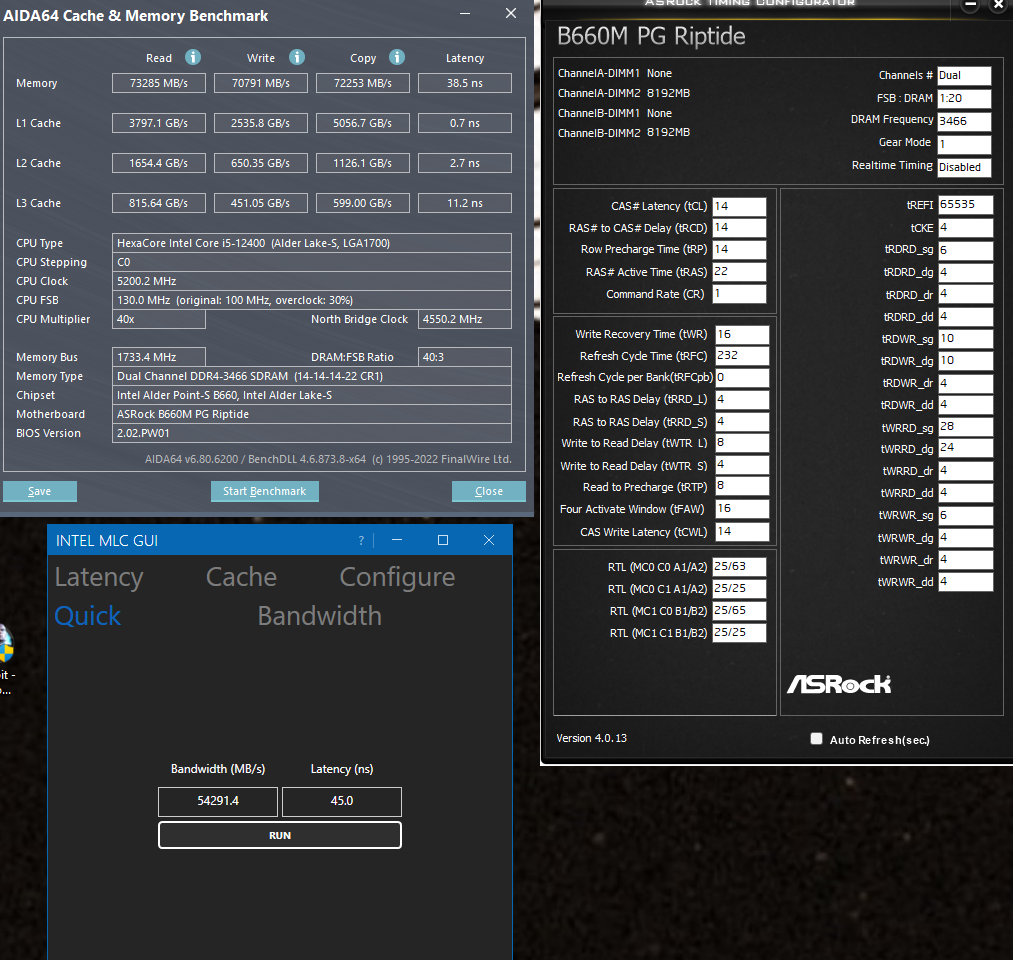

Запоминать там особо и нечего, ставлю напряжение на проц 1.22В, шину на 130 МГц, убираю лимиты энергопотребления, ставлю память на 3466 МГц, кольцевую на шину 4000 МГц.
Что я в этом списке делаю не так?

тут все верно, но еще там много других настроек. )
всякие отключения энергосберегаек и т.д. CPU c-states отключали?
LLC стоит в авто или 1-2-3-4?

Добавлено спустя 3 минуты 4 секунды:
А еще говорят что эта доска плохо память гонит. ) Ну как сказать. )\

Плата за свой ценник очень хороша,мне единственное ви-фи модуля не хватило, дозаказал отдельно на Али.

Severnaya Кстати, главный вопрос. %) А какой степпинг камня у тебя? Возможно тут собака зарыта...

CPU c-states=disabled, остальное не трогала.
LLC=1.

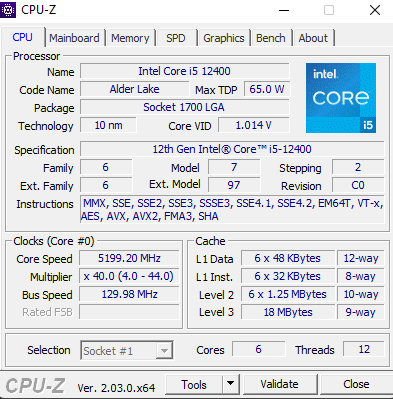

CPU-Z выводит степпинг

все верно и LLC-1 правильно, и C-State в Disabled- правильно.

Вот и ответ, тревога отменяется. У тебя он более холодный ибо потребляет меньше по своему характеру у тебя там 6 ядерник. У меня же полноценный 8 ядерник с отключенными p ядрами и 2 ядрами. Отбраковка от старших чипов.

В копилочку инфы для конференции - лучше искать как у тебя, раз он тоже 5.2 берет, будет меньшее потребление и меньшие температуры, без ущерба в производительности. синебенч +_ одинаковый у нас в архиваторах у меня быстрее, но тут может память ролляет...

Архиваторы любят быструю память.

ximix у меня тоже ревизия H0, значит тру 6 ядерник. Попробую тоже 5,2 взять) на воде.

10к отличный ценник за мать которая можеть гнать дешовый 12400 + хорошая врм. Я в августе покупал B660M GAMING DDR4 (rev. 1.0) за 10к самую дешовую плату на тот момент, когда собрал сборку и узнал что на ней даже шину нельзя поднять на 102.7Мгц очень сильно приуныл.

TermalRight Aqua Elite 240 на 12400@5.0 теперь в тестах макс 65 градусей, буду штурмовать 5.2+.

Пиши сразу какие вольтажи.
