Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

В биосе есть возможность отключить контроллеры А1,2 и В1,2. Если у меня плашки стоят в А2 и В2, есть смысл отключать неиспользуемые?

sanskrit48 обычно ничего не дает, плюс на асроках работает с глюками - может отключить весь канал. Но попробовать можно - мне интересно будет отзыв почитать, плата такая же брату уже куплена.

Спасибо добрый человек) никак не хотели настраиваться trfc у меня на 7600мгц, авто выставлялось 607 и 493, пообовал в пределах от 500 до 600 - ошибки, ниже даже смысла не видел опускаться, решил ваш вариант вбить без надежды и...... тесты поехали! Странно, но факт...

А блок Rtl вы настраивали или автоматом такие значения?

По этому трфс подбирайте для вашей частоты.

Auto, уровень обычный Normal, рано радоваться, тренирует настройки через раз, с какой ноги загрузиться то стаб, то не,
надо еще сидеть напругу искать дальше

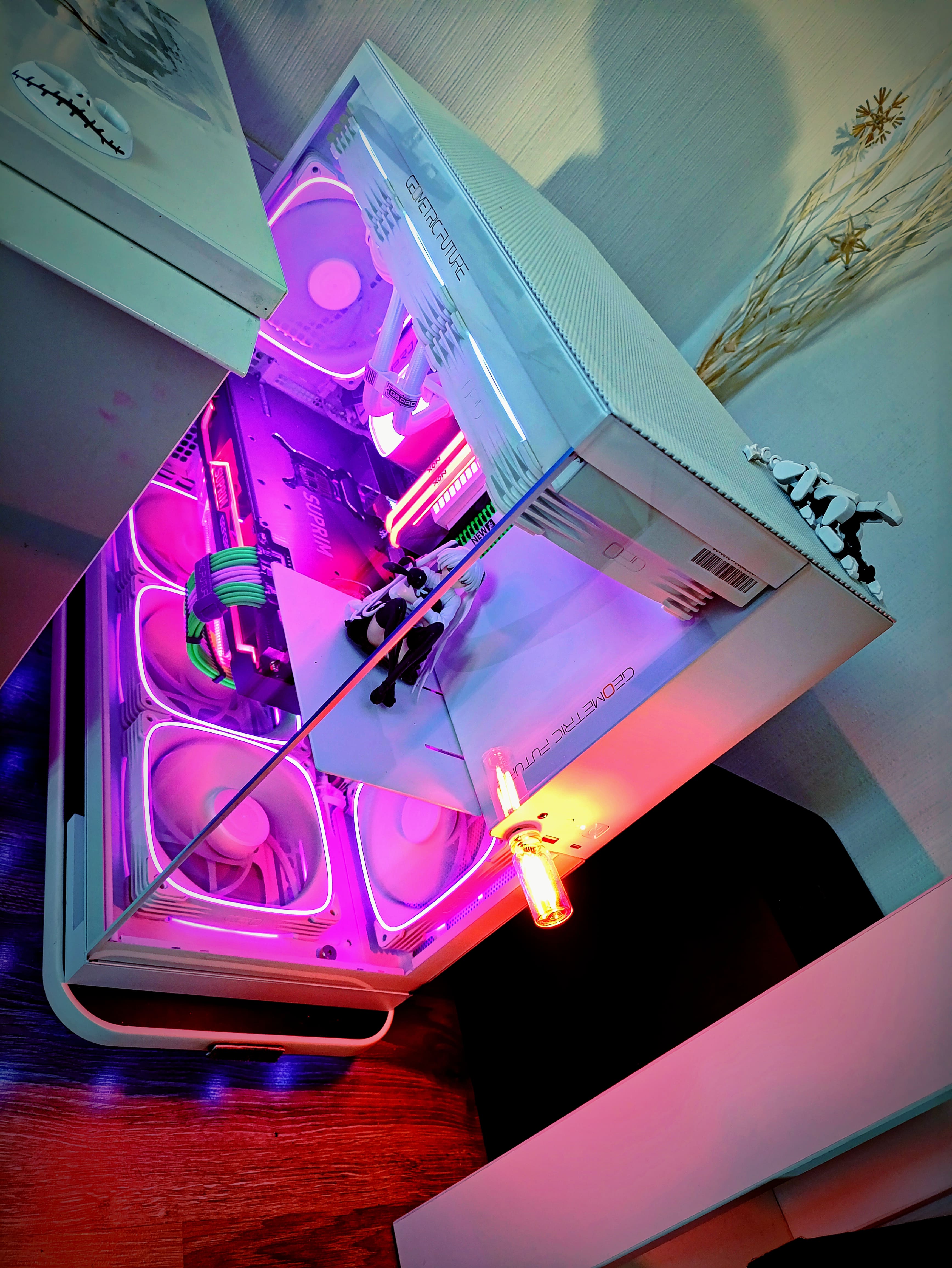

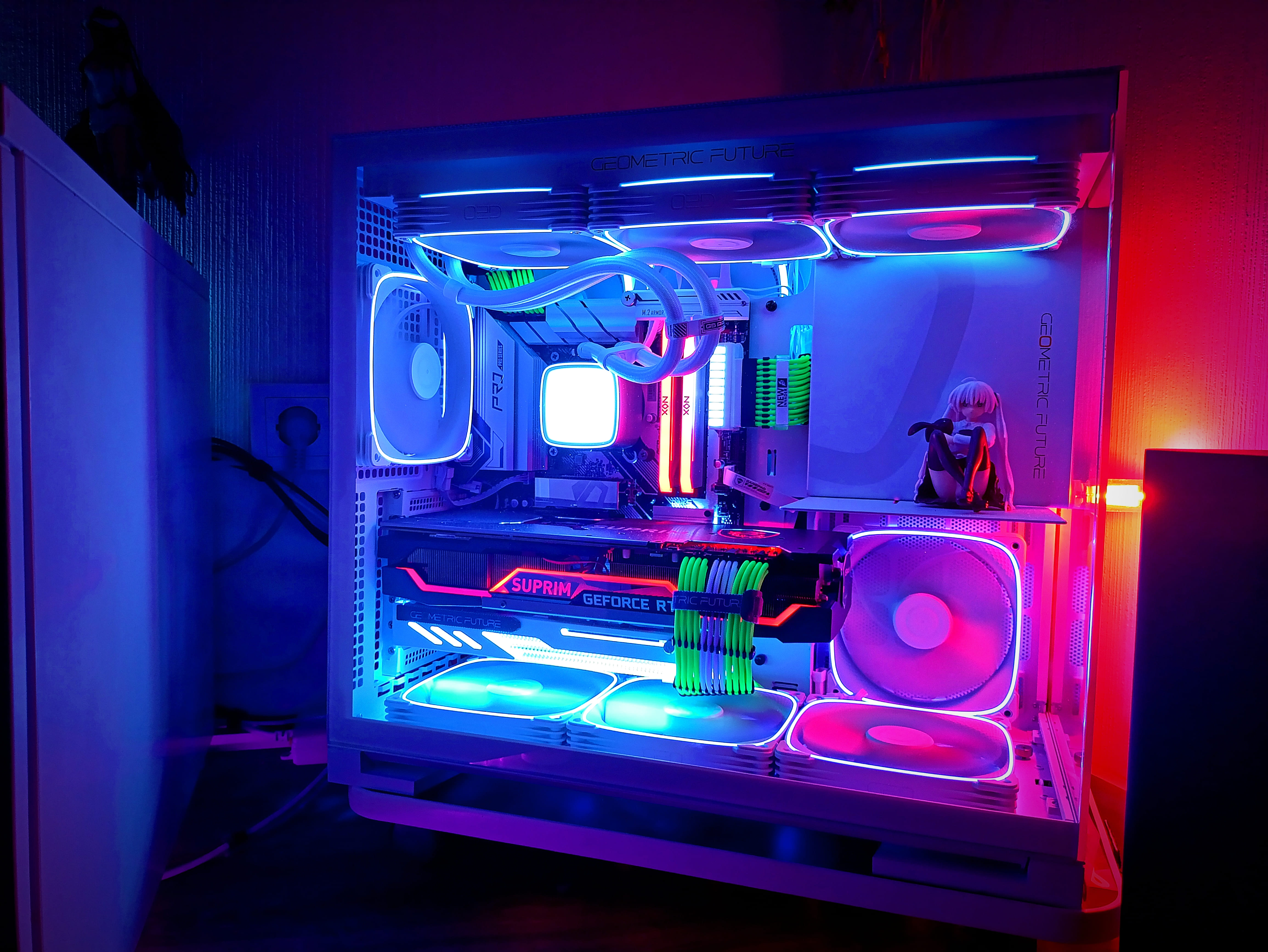

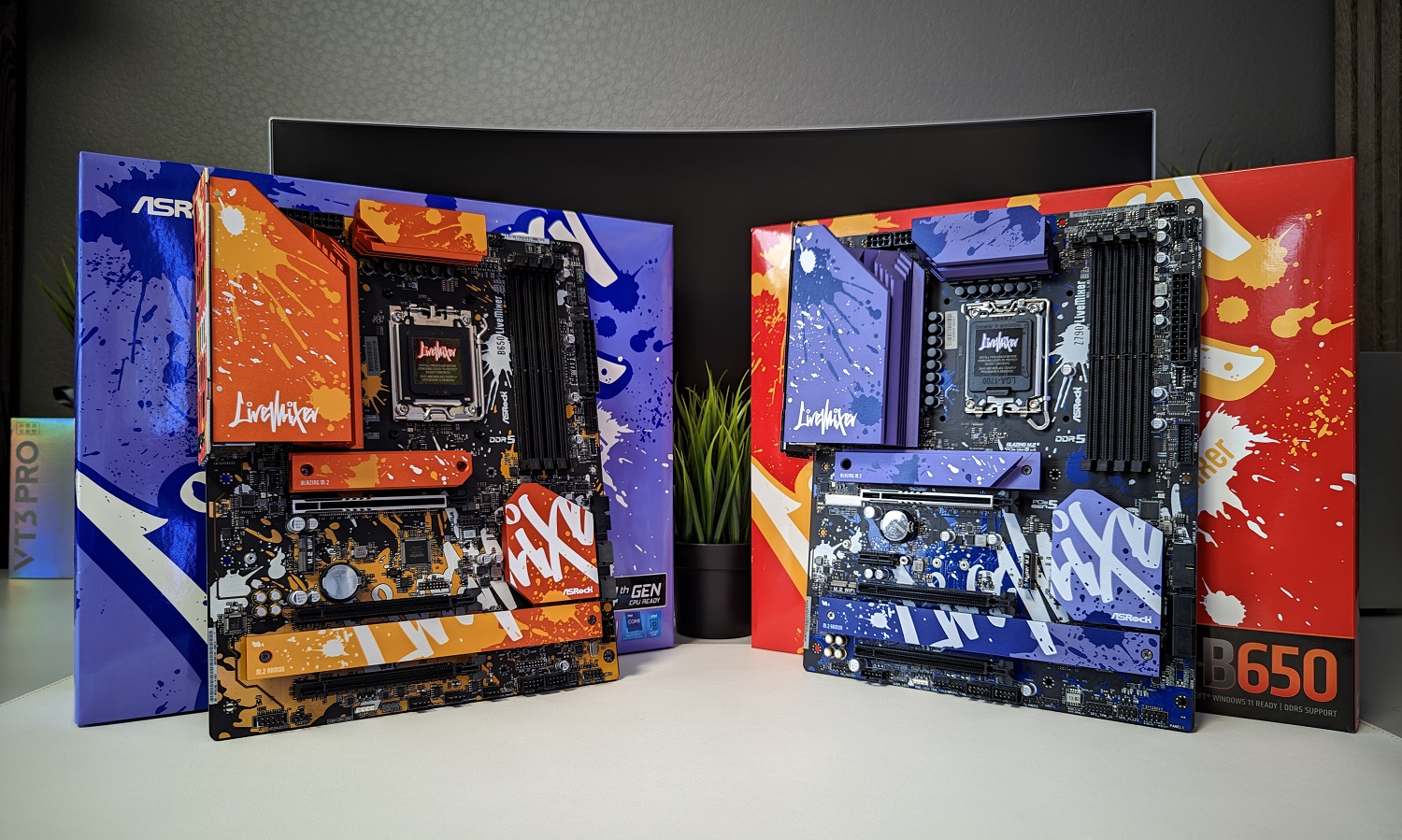

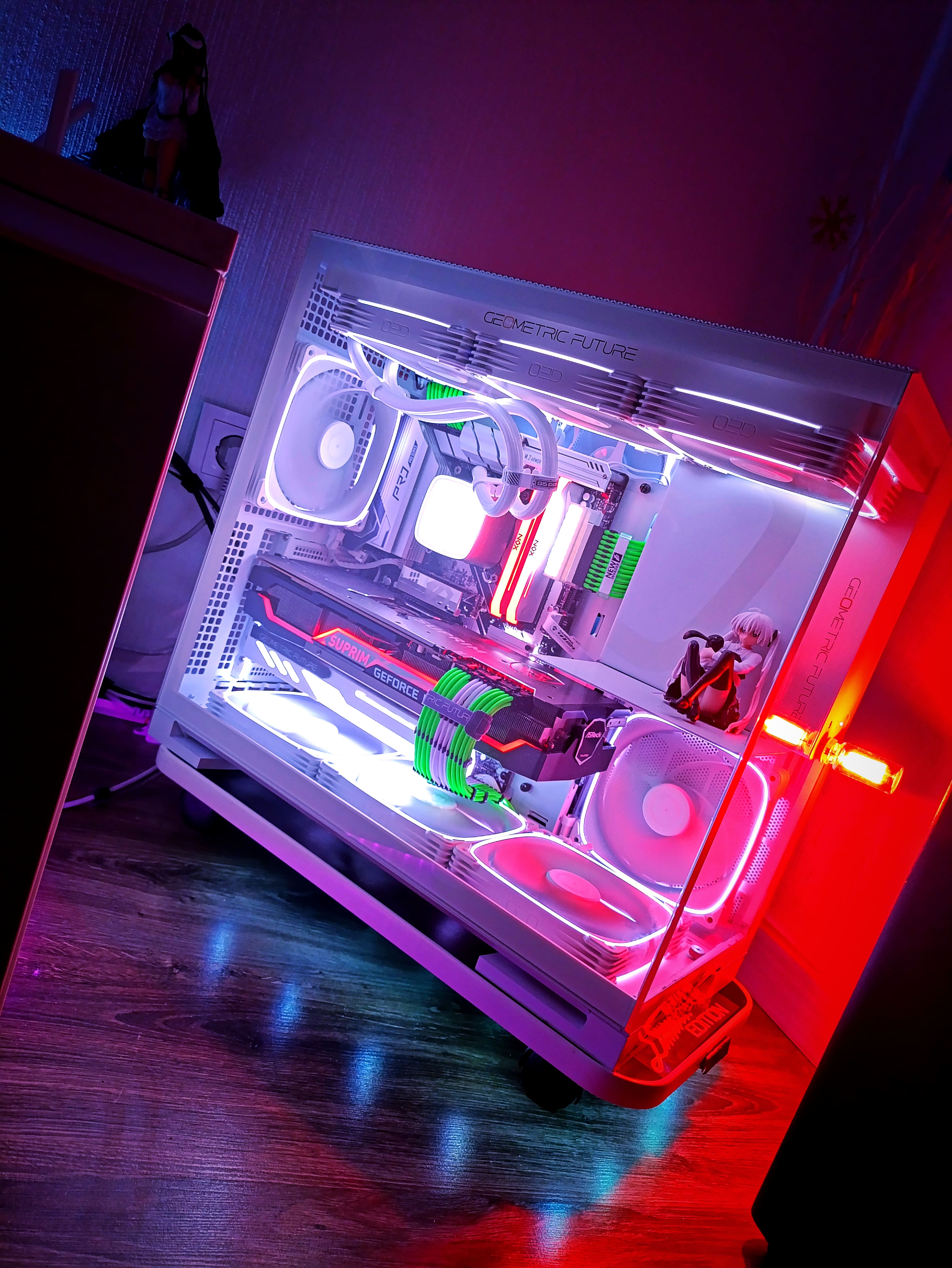

Для второго проекта приобрел ASRock LiveMixer Z790, которую считаю одной из самых красивых материнских плат наравне с версией LiveMixer B650. Немного больше фотографий: https://t.me/peternefedov/40?single

неплохая мать.

Спасибо, согласен! Необычная, собранная хорошо, был привлекательный ценник. Не хватает лишь предустановленного модуля Wi-Fi, что исправляется внешним USB-модулем.

Купил неделю назад такую на Авито, прислали с убитым сокетом, обманули,щас заказал новый, мож заведется))) а пока Rs pro wf юзаю

Покупал думал под стилистику Пк, но по факту мать там и не видно, тем более в моем случае) Так что и RS сойдет, кроме того, они по сути одинаковые, а то что в Миксере ген5 слот M2, хреновая затея, т.к. он линии проца порежет и ВК будет пахать на х8, а не х16

Попробовал) У меня стоит 2х16 память в А2 и В2. Если отключить А1 и В1, то каждая плашка видится системой как 8гб, а не 16. Зачем это сделано не могу объяснить))

Спасибо, т.к. оставались ошибки. Теперь настроил по таблице, видимо у меня Hynix M, т.к. только на 608 норм память едет. В тайфуне не показывает степпинг, только хюникс и всё)

Зайдите в тему с ддр5, там в шапке есть, как определить.

вышла 9я версия биосов, кто то поставил?

madjogo буст разгона дает?)

madjogo Я поставил. Работает не хуже предыдущего. Вообще ни одной проблемы не заметил. А если вероятность деградации процессора ещё снизится - то это только хорошо, т.к. у меня проц дорогой (14700K).

дел

Производительность не зарезает?

настроил биос как в 7.02 было, не заметил никаких изменений, все тоже самое.

Нет. Производительность такая же.

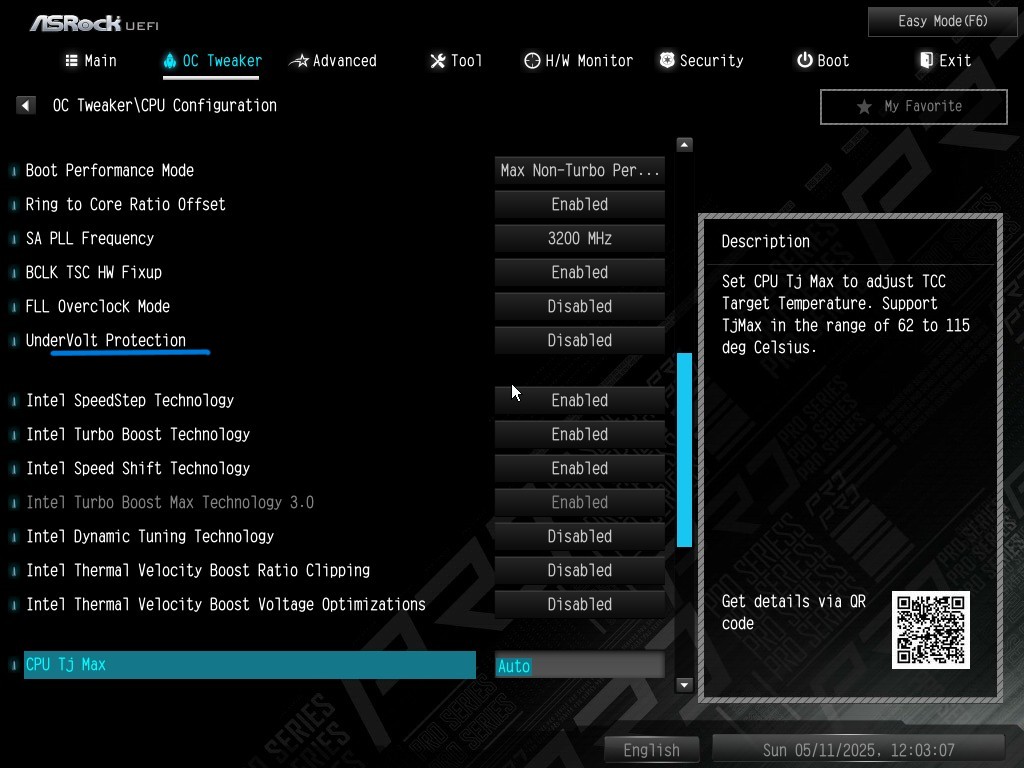

Парни, а почему если я настройку Андервольт отключаю и TVB выключено, то частота проца проседает до 5000 с 5400 и память в 2 раза скорость снижается? Если же при отключенном TVB я включу андервольт, то все Ок становится, при этом CEP отключен, AC LL 0.01, DC 0.5, LLC 3
