Руководство по адаптации материнских плат 100 и 200 серии для поддержки процессоров Coffee Lake 8xxx/9xxx.


0. Прежде чем приступать к модификации
...запаситесь валерьянкой
  • Нужно осознать, что все действия вы производите на свой страх и риск, и нет никаких гарантий, что все заработает как надо или вообще хоть как-то заработает.
  • Все пункты из шапки важны и обязательны к прочтению.
  • Ознакомьтесь с устройством UEFI BIOS. Достаточно иметь общее представление о системе регионов.
  • Полистайте гайд по прошивке ASUS для 7х чипсетов: определенные моменты, конечно устарели, но некоторые вещи актуальны до сих пор. Обратите внимание на пункты 6, 7, 8.
Примерная форма обращения за помощью в тему
    В обращении должны быть расписаны все действия по пунктам.
  • Процессор и мат.плата для модификации
  • Процесс модификации
  • Пинмод/ Желательно приложить фото
  • Прошивка
Пример:
Цитата:
Имеется процессор i5 6400 и мат.плата ASUS Maximus VIII Hero, поставил i9 9900k ревизии R0.
Использовал мод.биос, сделанный в CoffeeTime 0.85a, добавлял микрокод D2 для 906ED в advanced mode.
Изолировал с помощью каптона, замыкал на процессоре перемычку для запуска https://i.imgur.com/MWLpLm0.jpg
Прошивал с помощью программатора CH341A, используя AsProgrammer 1.4.0, сверку прошло при прошивке.

После этого можете писать свой вопрос по поводу модификации. Чем больше подробностей будет описано, тем быстрее и оперативнее Вам смогут помочь.
Не забывайте прятать изображения под спойлер!
1. Вместо FAQ
Основные моменты
  • Запустить процессоры Coffee Lake можно на платах с любым чипсетом 100 или 200 серии.
  • Запустить можно как серийные Coffee Lake iCore и Xeon, так и их инженерные версии.
  • На модифицированных биосах по-прежнему будут работать серийные Skylake и Kaby Lake, если оставить их микрокоды (506E3 и 906E9 соответственно).
  • При модификации оригинальных биосов сохраняется полная работоспособность iGPU, PCIe x16 и NVME.
  • После модификации условия для возможностей разгона не изменяются: для разгона К-процессоров и памяти необходим Z-чипсет.
  • Coffee Lake без проблем работают с DDR3 и DDR3L памятью.
  • Основная проблема в биосах разных плат — это ограничение максимального количества поддерживаемых процессорных потоков. Но если, например, на плате можно запустить 9700К, то на ней также заработает и 9900К с выключенным HT.
  • Для плат на базе чипсетов Z370, B365 и H310C можно добавить поддержку процессоров Skylake и Kaby Lake. Для этого достаточно понизить версию МЕ и добавить необходимые микрокоды.
2. Дамп биоса и извлечение персональных данных
2.1 Снятие дампа Биоса
    Если у материнской платы присутствуют идентификационные данные (заводской серийный номер, UUID и т.д.), то дамп позволит перенести их в модбиос или восстановить в случае утери.

  • Программатор
    Безотказный вариант. Работа с программатором подробнее описана в пункте 5.6.

  • FlashProgrammingTool v11 (FPT) [ Скачать ]
    Без указания ключа конкретного региона, FPT пытается снять полный дамп биоса. Иногда это приводит к ошибке «Error 318» - значит для каких-то регионов нет доступа на чтение (чаще всего это ME). В таком случае можно отдельно сделать дампы регионов GbE (если у платы сетевой контроллер от Intel) и BIOS, которые открыты на чтение и запись на всех моделях плат.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_   // для перехода в рабочую директорию
    fptw64 -d full.backup     // полный дамп биоса
    fptw64 -gbe -d gbe.backup     // дамп только региона GbE
    fptw64 -bios -d bios.backup     // дамп только региона BIOS

  • AMIFirmwareUpdate 3.05.04 (AFU) [ Скачать ]
    Для снятия дампа подойдет и последняя версия программы, но именно 3.05.04 нам может пригодиться в дальнейшем при прошивке.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 backup.rom /O     // полный дамп биоса
    Ленивые могут воспользоваться AFUWINGUI — нажмите кнопку «Save» и выберите место для сохранения дампа.
    Замечен странный баг: через 5-10 минут после снятия дампа через AFU система может самопроизвольно перезагрузиться.
2.2. Персональные данные: MAC-адрес
  • Переносить MAC нужно только для плат с сетевым контроллером Intel. В этом случае в структуре биоса будет присутствовать GbE регион с местом для уникального MAC-адреса сетевого устройства.
  • Для плат с сетевой картой Realtek регион GbE отсутствует и ничего переносить не нужно.
  • Наклейку с MAC-адресом можно найти на самой материнской плате.
  • MAC всегда можно найти в полном дампе биоса или дампе региона GbE (Hex View), открыв их программой UEFITool.
      #77
  • MAC можно посмотреть в Windows, в свойствах сетевого адаптера:
      #77
2.3. Персональные данные: Baseboard Serial Number и UUID
  • На десктопных платах Baseboard S/N и UUID присутствуют только у плат ASUS, и они находятся в модуле FD44820B-F1AB-41C0-AE4E-0C55556EB9BD.
  • S/N и UUID можно посмотреть в программе AIDA64:
    #77
  • CMD-команда «wmic baseboard get serialnumber» покажет S/N материнской платы.
  • Восстановить S/N можно по наклейке на материнской плате:
    Первый символ серийного номера - это год изготовления (1-9=2001-2009г., A=2010г., B=2011г., C=2012г., D=2013г., E=2014г., F=2015г. G=2016г., H=2017г., J=2018г., K=2019г., L=2020г.), второй символ – месяц (1-9 - январь-сентябрь, А - октябрь, В - ноябрь, С - декабрь). Например, «HA», означает «1710xxxxxxxxxxx».
    Остальная часть S/N находится на наклейке на лицевой стороне материнки. Искомые символы — это первые 11 знаков в структуре xxxxxx-xxxxx-aaaaaa-aaa aaaa.
    #77
  • Утерянный UUID восстановить нельзя.
  • Последние 12 знаков UUID – это MAC-адрес.
  • Для плат ASUS существует программа FD44Editor, которая позволяет редактировать и переносить персональные данные.
  • На мобильных системах SN и UUID могут хранится в случайных местах, и для них лучше всего воспользоваться программой DMIEDIT (работает и для десктопных систем).
      - Скачайте программу Rufus и подготовьте с ее помощью загрузочную флешку FreeDOS.
      - Распакуйте в корень флешки архив с DMIEDIT_utility.
      - Загрузитесь с флешки в режиме Legacy и выполните команду:
      Код:
      Amidedos /dms DMI.txt
      - На флешке появится файл DMI.txt, в котором будут собраны все уникальные данные материнской платы.
      - Для восстановления данных из ранее созданного файла DMI.txt, нужно загрузиться с флешки в режиме Legacy и выполнить команду:
      Код:
      Amidedos DMI.txt
3. Подготовка процессора
3.1 Ревизии Coffee Lake
    Есть 4 ревизии процессоров Coffee Lake, каждая требует определенный микрокод. Обратите внимание, что некоторые модели существуют сразу в нескольких вариантах.
    Полный список можно посмотреть тут.
  • Ревизия B0 — микрокод 906EB, используется 4-х ядерный кристалл и «старая» подложка Kaby Lake. Не требует никаких доработок по контактам — воткнул и поехали.
    Процессоры: G4900, G4900T, G4920, G4930, G4930T, G4950, G5420 (SR3YH), G5500, G5500T, G5600, G5600T, G5600F, G5620, i3-8100, i3-8100T, i3-8300, i3-8300T, i3-8350K, i3-9100, i3-9100T, i3-9100F (SRF7W), i3-9300, i3-9300T, i3-9320, i3-9350K, i3-9350KF

  • Ревизия U0 — микрокод 906EA, используется 6-ти ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2.
    Процессоры: G5400, G5400T, G5420 (SR3XA), G5420T, i3-9100F (SRF6N), i5-8400, i5-8400T, i5-8500, i5-8500T, i5-8600, i5-8600T, i5-8600K, i5-9400 (SR3X5), i5-9400T, i5-9400F (SRF6M), i5-9500, i5-9500T, i5-9500F (SRF6Q), i5-9600, i5-9600T, i7-8700, i7-8700T, i7-8700K, i7-8086K

  • Ревизия P0 — микрокод 906EC, используется 8-ми ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2. Скорее всего, больше не производится.
    Процессоры: i5-9400 (SRELV), 9400F (SRFAH), i5-9600K (SRELU), i5-9600KF (SRFAD), i7-9700K (SRELT), i7-9700KF (SRFAC), i9-9900K (SRELS), i9-9900KF (SRFAA)

  • Ревизия R0* — микрокод 906ED, используется 8-ми ядерный кристалл, визуально подложка не отличается от P0, но ревизию можно опознать по S-spec маркировке «SRGxx» на крышке, требуется пинмод в соответствии с пунктом 3.2. Пришла на замену P0.
    Процессоры: i5-9400 (SRG0Y), i5-9400F (SRG0Z), i5-9500F (SRG10), i5-9600K (SRG11), i5-9600KF (SRG12), i7-9700, i7-9700F, i7-9700K (SRG15), i7-9700KF (SRG16), i7-9700T, i9-9900 (SRG18), i9-9900K (SRG19), i9-9900KF (SRG1A), i9-9900T, i9-9900KS (SRG1Q)

    * отмечена ревизия процессоров, требующие ручного добавления их соответствующего микрокода через режим Advanced mode. Об этом читайте в пункте 4.3 "Гайд по использованию CoffeeTime 0.85a".

    #77
3.2 Пинмод для U0/P0/R0
    #77

    Рекомендации:
  • Для процессоров ревизии B0 пинмод не требуется.
  • Фактически, закорачивать контакты (#SKTOCC и GND) нужно в сокете, чтобы материнская плата получила сигнал о наличии процессора и включилась.
  • Простейший способ сделать перемычку - наклеить маленькую полоску пищевой фольги на двусторонний скотч. Подойдут и металлизированный скотч, токопроводящий клей, маркер, лак. В качестве временного решения сгодится мягкий карандаш (возможно, придется подбирать подходящий); начертите им дорожку между нужными контактами.
  • Крайне важно следить, чтобы перемычка не съехала при закрытии рамки сокета и не задела лишние контакты!
  • Для изоляции лучше применять каптоновый скотч или акриловый лак. Изолента не хуже по характеристикам, но менее удобна в использовании.
  • Ни в коем случае не используйте для изоляции лак для ногтей!
  • Желтым цветом обозначены контакты, которые также имеют различное назначение в сокетах 1151v1 и 1151v2, но пока не найдено плат, для которых нужна их обязательная изоляция.
  • Перед установкой процессора обязательно протрите все неизолированные контакты спиртом.

  • Последствия кривого пинмода:
  • Если плате нужна закорачивающая перемычка (см. картинку), то без нее она просто не включится.
  • Если перемычка зацепит соседние контакты, это помешает запуску системы. В редких случаях возможны повреждения iGPU или DDR.
  • Все платы, кроме Gigabyte: если не изолировать указанные на картинке контакты (или изоляция с них сползет), то соответствующие пины в сокете просто сгорят, как предохранитель. Работоспособность системы не пострадает.
  • Gigabyte: если не изолировать бОльшую зону контактов, отмеченных красным, то у платы сгорит одна из фаз питания процессора, а контакты останутся целы. Если изоляция есть, но частично сползет, то соответствующие пины в сокете сгорят, как предохранитель. Работоспособность системы в обоих случаях не пострадает.

  • Дополнительно:
  • Выполненная в соответствии с картинкой изоляция контактов гарантирует, что ничего не сгорит и железо не потеряет товарный вид. Однако, иногда изоляции может потребоваться меньше или не потребоваться вовсе. Чтобы это определить, проверьте отсутствие КЗ на землю для каждого отмеченного для вашей платы контакта в сокете. Пины, «звонящиеся» на землю, изолировать нужно.
  • Замыкание контактов на процессоре можно заменить перемычкой на материнской плате, однако для каждой модели придется искать расположение нужных контактов индивидуально. Пример замыкания на мат.плате находится в пункте 8.1 "Статьи пользователей, решения проблем, подборка информации по платам"
  • Все указанные для изоляции контакты можно удалить из сокета физически — при этом сохранится работоспособность всех поколений процессоров.
  • Сравнение распиновки сокетов 1151v1 и 1151v2.
4. Модификация биоса
4.1 Выбор версии биоса
    Скачайте биос с официального сайта производитея (дамп, снятый с материнки, не подойдет). Выберите подходящую версию, руководствуясь таблицей совместимости.
    Биос должен поддерживать Kaby Lake!

    Таблица совместимости:
    #77
    YES — Работает, проверено.
    99% — Должно работать, не проверено.
    NO — Не работает.
    NOT ALL — Работает не для всех плат, зависимость выявлена.
    50/50 — Работает не для всех плат, зависимость не выявлена.

    * — Для многих «топовых» плат 100 серии (например Maximus VIII серия, Z170-Deluxe, Z170-A) отключение МЕ на 2xxx биосах (для запуска Xeon) приводит к неработоспособности системы.
    Решение: Не найдено.
    ** — На некоторых платах 100 серии (например M8F, M8HA, Z170-A, Z170-AR, H170-ProGaming, Z170-ProGaming) на 3ххх биосах при установке 12-ти поточных зионов встречается one_boot_bug — однократный удачный запуск и неработоспособность в дальнейшем.
    Решение: Использовать 2ххх версию биоса.
    *** — Некоторые 200 платы (например ROG серия Z270, Z270-A) могут работать с 12-ти поточными процессорами на 0ххх версиях биоса. На части плат (например Z270-P, Z270-Dragon) запуску 12-ти поточников помогает удаление модуля «12T_blocker» (терминология CoffeeTime, GUID=64BEA199-7C6C-4F51-B0DA-F42C897DA5CC), если он есть в биосе. Зависимость результатов пока не определена, нужно тестировать для каждой конкретной платы.
    Решение: Использовать порт-биос от совместимой Z370 платы.
    **** — Для большинства плат 200 серии можно портировать биос от совместимой Z370 материнки, если такая существует. Удачный исход позволит запускать на ней все Coffee Lake процессоры. Метод применим и для не-Z материнок.
4.2 Софт для автомодификации
    Существует два автоматизированных инструмента для внедрения в биос поддержки Coffee Lake:

  • CoffeeTime 0.85a [ Я.Диск ]
    Автор: svarmod
    Для корректной работы процессоров разархивировать содержимое CoffeTime.085-add_MC by Michael_Code в папку с CoffeeTime 0.85a с заменой файлов. Данный архив содержит актуальные рабочие микрокоды D2.
  • CoffeeTime 0.92 [ Я.Диск ] [ Mega ]
    Автор: svarmod
    Эта версия не содержит автомодификации, все изменения в биосе проводятся "вручную"; предоставляется без каких-либо подсказок, с GUI, новыми фишками и прочими удобствами.
    Больше информации о новой версии на [ Страница 407 ]
  • AllInOne_Tool [ Mega ]
    Автор: Revlaay, тема на форуме win-raid.

    Мы воспользуемся CoffeeTime 0.85а, хотя все варианты вполне рабочие.
4.3 Гайд по использованию CoffeeTime 0.85a
    В программе важно каждое информационное сообщение! Если у вас проблемы с английским, пользуйтесь онлайн-переводчиками.
    Перед тем как:
    • Отключите антивирус
    • Для правильной работы в путях к программе и рабочим файлам не должны содержаться пробелы, символ обратной скобки «)» и русские буквы
    • Если вы запускаете CoffeeTime первый раз и ранее не пользовались FlashImageTool, то примите лицензионное соглашение, окно с которым появится при сканировании прошивки
    • Распакуйте скаченный архив

    Запустите CoffeeTime.exe.
    На главной странице указаны особенности использования программы, контакты для обратной связи и предложение прочитать readme.txt для более полного знакомства с функционалом и содержанием версии.
    Для продолжения работы введите «1» и нажмите Enter.
    Откроется окно проводника; выберите скачанный с официального сайта биос и нажмите «Открыть».
    Также можно просто перетащить заводской файл прошивки на CoffeeTime.exe, используя Drag'n'Drop.
    #77

    Далее появится главное меню программы.
    При выборе «i», будет выведена подробная справка по ревизиям процессоров.
    Для возврата в главное меню выберите «b»
    #77

    1. Рассмотрим возможности автоматического режима
    Важные примечания:
    • По умолчанию в этом режиме микрокод для ревизии R0 не добавляется
    • Если пункт с наименованием необходимого процессора отсутствует, то можно выбрать аналогичный по ревизии и количеству ядер/потоков вариант
    Для продолжения введите цифру, соответствующую целевому процессору, и нажмите Enter.
    #77

    Зеленым отмечены компоненты, не требующие модификации, красным — те, которые необходимо модифицировать.
    Желтым отмечены пункты, не влияюшие на работоспособность мода.
    Рекомендуется снять защиту, введя «2».
    Основная часть модификации применяется после ввода «1».
    #77

    В следующем окне выберите процессоры, с которыми нужно сохранить совместимость:
    Возможно добавление всех микрокодов для мат.плат ASUS, введя «i».
    Функция экспериментальная, но для 99% плат ASUS все работает как надо.
    Выберите из доступных вариантов нужный и нажмите Enter.
    #77

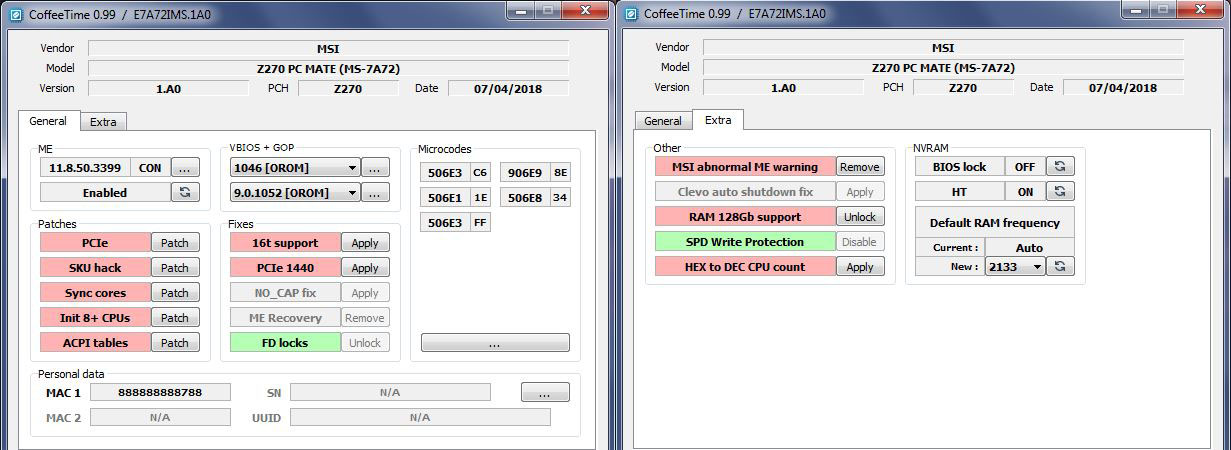

    Начнется процесс автоматической модификации:
    #77

    Иногда при подготовке биоса для 12/16-ти поточных процессоров часть ACPI-таблиц не модифицируется (характерно для 2xxx прошивок от ASUS):
    Если проблема НЕ в таблице A M I, то это не очень критично — выбирайте «1» и продолжайте.
    #77

    Процесс окончен. Удостоверьтесь, что красных строчек не осталось!
    #77

    Теперь можно воспользоваться функциями переноса MAC-адреса (любые платы с сетевым контроллером Intel) и личных данных (только платы ASUS). Этот шаг не обязателен и не влияет на работоспособность кофемода.
    Введите «3», если этот вариант присутствует:
    Доступные варианты:
    «1» - Перенос MAC-адреса с компьютера, на котором запущена CoffeeTime.
    «2» - Ручной ввод MAC-адреса.
    «3» - Перенос всех данных из дампа, созданного заранее (только для плат ASUS).
    Применив необходимые функции возвращайтесь в главное меню, введя «b»...
    #77

    … и «e» для завершения процесса модификации.
    #77

    Для плат ASUS далее появится окно с возможностью восстановить капсулу (.CAP) для прошивки через USB Flashback. Если ваша модель наделена такой функцией и вы собираетесь ей воспользоваться — соглашайтесь. В остальных случаях смело выбирайте «n».
    #77

    На последнем экране указаны имя выходного файла, краткие рекомендации по методу прошивки, предупреждения.
    Если необходим пинмод контактов, то выберите «v» для просмотра схемы.
    Для генерации расширенной информации и сохранения ее в текстовый файл введите «s», для выхода - «e».
    #77

    2. Рассмотрим возможности Advanced mode
    Важные примечания
    • Этот режим нужен для ручного внесения исправлений обычно в уже сделанный в автоматическом режиме мод.биос.
    • Нужно понимать, какие изменения будут проводиться Вами, и с чем они связаны.
    Для входа в Advanced mode, введите «0» и нажмите Eneter
    #77

    Откроется следующий экран и Вы сможете добавлять патчи, модули и т.п., выбирая необходимые буквы или цифры.
    #77

    К примеру, на руках оказался процессор i5 9600K c кодом на крышке (SRG11), относящейся к ревизии R0-микрокод 906ED. CoffeeTime по умолчанию в автоматическом режиме добавит микрокрод 906EC, если выберете пункт 2. i7 9xxx / i5 9600K.
    #77

    В этом случае нужно добавить необходимый микрокод через Advanced mode.
    Вводим «0», потом удаляем все микрокоды, введя «0», далее добавить те, которые Вам нужны, исходя из ревизии (пункт 3.1 Ревизии Coffee Lake). Количество места под микрокоды ограничено, поэтому обычно можно добавить не больше трёх, зависит от биоса мат.платы. Завершаем модификацию, если больше не требуется никаких изменений, после ввода «e».
    #77
    Модифицированный биос можно считать готовым!
5. Прошивка
5.1 Общая информация
  • Не используйте для прошивки встроенные в биос утилиты!
  • Gigabyte, MSI и Maxsun не имеют блокировок регионов и их можно прошить абсолютно любым способом.
  • ASUS, ASRock, Biostar и прочие выставляют запрет на перезапись FD и ME, поэтому для них проще всего использовать программатор. Чтобы прошиться через FPT или AFU, блокировки регионов можно снять вручную, переведя плату в сервисный режим.
  • На платах ASUS, помимо блокировок по регионам, присутствует BIOS-lock (FPT: Error 368), препятствующий прошивке модифицированных регионов BIOS софтварными методами. AFU умеет самостоятельно деактивировать эту защиту. О способе обхода проблемы для FPT можно почитать тут - Grub Fix Intel FPT Error 368 – BIOS Lock ASUS/Other Mod Bios Flash.
  • Функция ASUS Flashback может облегчить процесс прошивки, но не всегда обеспечивает необходимый результат.
5.2 Ревизия B0
  • При установке Coffee Lake B0 иногда можно обойтись без программатора и возни с разблокировкой регионов на любой материнской плате.
  • Процессорам B0 для запуска требуются только определенная версия МЕ и модифицированный регион BIOS (для U0/P0/R0 еще нужны изменения и в FD).
    Таким образом, если на вашей плате уже присутствует нужная версия МЕ, то останется лишь прошить всегда открытый для записи BIOS-регион через FPT, AFU или ASUS USB Flashback.
  • Для работы с Coffee Lake подходят МЕ версии в диапазоне: 11.0.х.Nxхх — 11.7.х.Nxxx, где «N» не равно «3».
  • Актуальную версию МЕ в системе можно посмотреть в AIDA64 или в программе Intel ME Detection Tool:
    #77#77
5.3 Ручная разблокировка регионов, переключение платы в сервисный режим (HDA_SDO)
  • Временное (до перезагрузки) отключение блокировки всех регионов реализуется путем замыкания контактов на аудиочипе Realtek.
  • Для перевода платы в сервисный режим нужно подать 3.3В (логическую единицу) на вывод HDA_SDO с момента нажатия на кнопку включения до начала отображения POST на экране.
  • У Realtek +3.3В — это DVDD (1 нога чипа), HDA_SDO – SDATA-OUT (5 нога чипа).
  • Полностью обесточьте ПК, замкните ножки пинцетом или согнутой скрепкой, после чего включите систему, дождитесь начала процедуры POST и снимите замыкание. В случае успеха, до перезагрузки будут возможны любые операции чтения и записи для всех регионов UEFI BIOS.
    #77
  • Информация по HDA_SDO в других источниках:
    Unlock Intel Flash Descriptor Read/Write Access Permissions for SPI Servicing (пункт E1)
    FAQ по прошивке BIOS'а для плат ASUS на чипсетах Intel 6 и 7 серии (пункт 8)
5.4 FlashProgrammingTool (FPT)
    FlashProgrammingTool v11 [Скачать]
    Скопируйте модбиос в директорию с FPT и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_     // для перехода в рабочую директорию
    fptw64 -rewrite -f _имя_файла_модбиоса_     // для полной перепрошивки
    fptw64 -rewrite -bios -f _имя_файла_модбиоса_     // прошивка только BIOS региона для варианта из пункта 5.2
    При удачном выполнении процедуры высветится зеленая надпись «Flash operation successful».
    Далее обязательно выполните команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    При перезагрузке без этой команды велик шанс получить «кирпич»!
    Если МЕ был отключен (например для запуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.5 AMIFirmwareUpdate (AFU)
    AMIFirmwareUpdate 3.05.04 [Скачать]
    Использовать нужно именно версию 3.05.04, т. к. в ней еще не вырезан ключ /GAN, позволяющий прошить все доступные для перезаписи регионы.
    Скопируйте модбиос в директорию с AFU и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 _имя_файла_модбиоса_ /GAN     // для прошивки всех доступных регионов
    Чтобы исключить вероятность кривого обновления МЕ, рекомендуется завершать прошивку, используя программу FPT из пункта 5.4 и команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    Если МЕ был отключен (например для хапуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.6 Программатор SPI
  • Рекомендуемые модели:
    - CH341A «GOLD» (плата черного цвета)
    - EZP2010
    - SkyPro, MiniPro
    - Любые другие программаторы, поддерживающие работу с SPI Flash, в том числе собранные самостоятельно на базе Arduino.
  • Для микросхем, распаянных на материнской плате, потребуется прищепка (SOIP8 clip) или поконтактное подключение к разъему JSPI (при наличии).
  • При подключении прищепки обязательно убедитесь, что первый контакт на чипе (отмечен точкой-углублением) совпадает с отметкой на программаторе! Жила шлейфа прищепки, предназначенная для контакта №1, отмечена красным цветом для упрощения индетификации.
  • Для подключения через разъем JSPI придется ознакомиться с назначением выводов программатора и приведенной ниже распиновкой JSPI для плат разных производителей. В крайнем случае «прозвоните» мультиметром контакты JSPI и «ножки» микросхемы BIOS.
  • Разъем JSPI неудобен в использовании без колодки – контакты расположены слишком близко. Однако, в отличие от прищепки, шанс некорректной прошивки из-за загрязнений или плохого прижима стремится к нулю.
  • Некоторые платы с распаянным чипом биоса (например ASRock 200-серии) плохо поддаются прошивке через прищепку или JSPI из-за недостаточного питания. В этом случае может помочь возврат на место батарейки или подача дежурного питания с колодки 24-pin.
  • Для использования программатора нужно установить соответствующие драйвера. Иногда для этого потребуется отключить проверку цифровых подписей драйверов в Windows.
  • Неприятная особенность программаторов серии EZP – необходимость использования только идущего в комплекте ПО.
  • Для CH341A рекомендуется использовать программы:
    - CH341A Programmer v1.18 [Скачать]
    - AsProgrammer [Скачать]
    - Colibri [Скачать]
  • #77#77#77
    Перед использованием программы для прошивки требуется ручная установка драйвера, в установщике драйвера должна быть надпись WDM.
    #77
    В AsProgrammer 1.4.0 и CH341A v1.18 драйвер находится в папке "CH341Parallel_driver_support WIN7", в Colibri он один единственный и рабочий

    После установки драйвера программатор должен определяться в диспетчере устройств вот так
    #77
    Пример использования AsProgrammer 1.4.0:
    Сообщений об ошибках на этапе считывания, стирания, проверки, записи, сравнения содержимого быть не должно!

    (Изображение кликабельно)
    #77
5.7 ASUS USB Flashback (FB)
  • FB сохраняет актуальный MAC-адрес и идентификационные данные платы, поэтому переносить их нет необходимости.
  • Способ удобен, но крайне капризен к флешкам и не всегда даст нужный результат. При прошивке через ASUS USB Flashback плата может стартовать с CoffeeLake c пост-кодом 00, в этом случае требуется прошивка с помощью программатора. Например на плате M8H (плата из магазина, заводской биос 2202, оригинальные блокировки в FD установлены) обновление проходит отлично и перезаписываются все регионы. В остальных случаях отзывы неоднозначны.
  • В общем случае FB придерживается установленных в регионе FD правил на чтение/запись.
  • Метод хорошо подходит для варианта, описанного в пункте 5.2.
  • Для применения FB, флешку нужно отформатировать специальным образом:
    - Скачайте и запустите WinSetupFromUsb, вставьте в ПК флешку.
    - Установите в окне программы галочку «Fbinst Tool» и, выбрав формат FAT32, запустите форматирование кнопкой «GO».
    - Затем внимательно изучите раздел «USB BIOS Flashback» в инструкции к материнской плате.
    - Переименуйте согласно ему сохраненный в CoffeeTime файл с расширением .CAP (не забудьте подтвердить восстановление капсулы на последнем этапе модификации!).
    - Скопируйте переименованный файл в корень флешки.
    - Подключите к материнской плате 24-контактный разъем питания, вставьте флешку в разъем Flashback и нажмите находящуюся рядом кнопку прошивки.
    - Ожидайте окончания процесса прошивки: светодиод перестанет мигать. Если индикатор в какой-то момент стал гореть постоянно, то запись не удалась - попробуйте другую флешку.
    #77
6. Первый запуск
Он долгий самый
  • Перед первым стартом с Coffee Lake рекомендуется ненадолго полностью обесточить плату и сбросить CMOS.
  • Проверьте правильность подключения всех кабелей и устройств.
  • Если компьютер запустился, то просто ожидайте: загрузка до появления картинки может быть достаточно долгой. Также система может несколько раз самостоятельно перезагрузиться.
  • На платах ASUS, первый раз зайдя в BIOS Setup, установите значение «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • Обязательно проверьте показатели всех напряжений и протестируйте стабильность системы и температуры в стресс-тестах, играх и бенчмарках.
  • Если ПК не запускается, проверьте правильность действий на каждом этапе, уделите особое внимание модификации подложки. Малейшая оплошность может привести к отрицательному результату!
7. Особенности модификации, возможные проблемы и их решение
Не баг, а фича
  • Ранние инженерные версии Coffee Lake степпинга P0 (QQC0, QQBZ, QQBY, QQM5, QQM6) могут иметь дефектный контроллер PCIe (отвалы видеокарты, полная неработоспособность PCIe и т.д.). Предположительно, ошибка PCIe исправлена в более поздних экземплярах P0 ES (QQZ6, QQZ5, QRA2), но точных данных на этот счет нет. Если вы покупаете такой процессор, то обязательно проверяйте его полную работоспособность перед закрытием заказа. Если баг с PCIe не проявился сразу, то, скорее всего, процессор его лишен.
  • Процессорам ревизий P0 и R0 для работы встроенного видеоядра требуется VBIOS 1059 или старше.
  • С ME 11.0 объем используемой оперативной памяти может быть ограничен 16Gb.
  • Для Coffee Lake non-K ES есть ограничения по разгону памяти в зависимости от ревизии: U0 - до 2666Mhz, P0 - до 3333Mhz.
  • Если в биосе не доступна загрузка с NVMe-накопителя, то следует сменить на нем разметку с MBR на GPT. Накопитель по прежнему не будет отображаться в биосе, но его станет возможно выбрать в качестве загрузочного.
  • На некоторых материнских платах (например, ASRock 100, MSI 200) отключение HPET приводит к неработоспособности системы. Для восстановления достаточно сделать CLEAR CMOS.
  • [ASUS] Завышенное напряжение VCore (до 1.5V) в режиме «Auto» - это фирменный баг плат ASUS. Проблему решает установка значения «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • [ASUS] Убрать троттлинг на 2xxx биосах поможет значение «2.1» для настроек «IA AC Load Line» и «IA DC Load Line»
  • [ASUS] Иногда для процессоров P0 плата по-умолчанию устанавливает «AVX Ratio Offset» = 1. Микрокод 906EC_rev_96 решает эту проблему.
  • [ASUS] Некоторые платы 200 серии могут запускать 12-ти поточные процессоры на 1xxx версиях биоса используя микрокод 906EA_rev_6A.
  • [ASUS] Если плата не желает заводиться с XMP профилем или с заведомо рабочим разгоном памяти, то попробуйте настроить параметры «Boot Voltage VCCIO» и «Boot Voltage System Agent», для обоих выставив «1.1» или «1.2».
  • [ASUS] На связке 8700K + Z170-ProGaming + Radeon RX470 был замечен баг: дискретная видеокарта от AMD не инициализировалась как первичный видеоадаптер. Проблему решил однократный запуск системы с картой от NVIDIA (плата определила видеоадаптер в PCIe слоте и выставила необходимые для этого настройки), после чего карта от AMD заработала в штатном режиме.
  • [MSI] Если МЕ отключен, то при старте система на несколько секунд покажет соответствующее предупреждение, далее загрузка продолжится в обычном режиме.
  • [ASRock] Некоторые платы на H110 не работают с VBIOS 1059 (1062 не проверен), но без проблем функционируют с более старой версией 1054.
8. Дополнительная информация
8.1 Статьи пользователей, решения проблем, подборка информации по платам
Полезные посты в теме:

Статьи пользователей:

Большое спасибо камраду АвтоСпец за помощь в подготовке материала.


Последний раз редактировалось MexicanHead 27.11.2022 16:45, всего редактировалось 32 раз(а).


Партнер


Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
Mad Max писал(а):
Просто замодить биос через кофетайм с учетом поддержки зионов?
Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #18021038 сохранять&прошивать msi по идее можно Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #17671258 или 5.5 Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #15924512 или встроенным прошивальщиком с переименованием файла что маманя воспринимает.
Mad Max писал(а):
(включается и сразу отключается)
скорее всего прижим проца хреновый, если крышечник то Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #17591718




Member
Статус: Не в сети
Регистрация: 17.02.2017
Фото: 1
Mad Max биос правильно замодил? МЕ надо корпорат и отключить для зеонов.




Member
Статус: Не в сети
Регистрация: 04.02.2011
Фото: 3
BOBKOC p5ych0
Ребята спасибо, все заработало :beer: Перемодил биос для зионов по инструкции и зашил через родной прошивальщик мамки. Завелась система сразу без каких-либо проблем.
Еще вопрос. Как думаете есть ли подводные камни и возможные проблемы в эксплуатации после прошивки майнерских матплат таких как: ASRock Q270 PRO BTC+, ASRock H110 PRO BTC+, Gigabyte GA-B250-Fintech, AFOX AFB250-BTC12EX. Подумываю на них поставить тоже Xeon E3-1245V5 вместо Pentium G4560. Или лучше не рисковать во избежании глюков с работой pci-e слотов и большим количеством видеокарт? :?:

_________________
13700K H2O-LS720, MSI Z790 Tomahawk, 32Gb 6800CL34, Palit GameRock RTX 5090, 980 Pro 512Gb/1Tb, Samsung Odyssey G8 G80SD(3840х2160х240)




Junior
Статус: Не в сети
Регистрация: 26.12.2023
Здравствуйте. Нужна помощь. Помогите сделать модификацию биоса ga h110-3da для процессора xeon e3-1240 v5 на основе официального биоса f25. Видел, что один форумчанин его сделал, но выложить здесь не смог. Я ему написал, но он в сети был последний раз в ноябре. Автоматическая версия коффе в шапке без .exe. Сам, пока, не могу разобраться(. Заранее спасибо всем отозвавшимся.




Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
sv0l04 писал(а):
Помогите
читай сообщение тремя выше твоего и будет тебе счастье.




Junior
Статус: Не в сети
Регистрация: 27.12.2023
Здравствуйте!
Перечитал всю ветку, вроде всё понял, но вопросы всё же остались, прошу помочь.
Имею материнскую плату MSI Z270 PC MATE.
Необходимо её подружить с процессором Xeon E3-1270 v6.

Из того что я вычитал, мне необходимо:
1. Скачал CoffeTime 0.99
2. Скачал последнюю версию BIOS с сайта MSI.
3. В CoffeTime последний скаченный BIOS с сайта MSI выглядит так:
Вложение:
111.JPG [ 119.16 КБ | Просмотров: 1757 ]

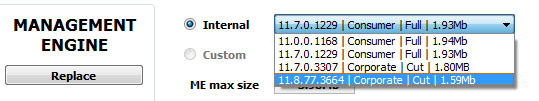

4. Далее в программе в разделе МЕ вместо моего «11.8.50.3399 CON» ставим «11.8.77.3664 CORP Cut» Или может какой другой вариант лучше?
Вложение:
222.JPG [ 47.33 КБ | Просмотров: 1757 ]

5. В том-же разделе МЕ, меняю МЕ на Disabled.
6. В разделе "Extra" строка "MSI abnormal ME warning" кликнуть на REMOVE для отключения предупрежедния от отключении МЕ при старте системы
7. ВОПРОС. Если ничего другого кроме Xeon E3-1270 v6 юзать не планирую на этом можно всё оставить без изменений, никаких дополнительных патчей, фиксов, пунктов меню и т.д. менять не нужно даже если они красные?
8. Сохраняю модифицированную версию и вперед прошивать.

Далее вопрос по процессу прошивки:
ВОПРОС. Правильно я понял: шить родной утилитой BIOS нельзя, обязательно нужна программ,например, FlashProgrammingTool?
В шапке для FPT написано:
"Скопируйте модбиос в директорию с FPT и запустите командную строку с правами Администратора. Введите и выполните:
cd /d _полный_путь_к_папке_с_FPT_в_кавычках_ // для перехода в рабочую директорию
fptw64 -rewrite -f _имя_файла_модбиоса_ // для полной перепрошивки
fptw64 -rewrite -bios -f _имя_файла_модбиоса_ // прошивка только BIOS региона для варианта из пункта 5.2
fptw64 -greset // компьютер автоматически перезапустится"

ВОПРОС. Всё понятно, если установлена винда, а если системы нет, можно как-то с загрузочной флешки это сделать? Или ещё какие-нибудь способы? Как это можно сделать?
Далее по тексту:
Если МЕ был отключен (например для запуска Xeon), то -greset не сработает, выдав ошибку.
В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
Вопрос. Наверное глупый....: если нет винды я просто отрубаю питание и снимаю батарейку?)

Буду очень благодарен если ответите на мои вопросы!




Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
kirillec писал(а):
Или ещё какие-нибудь способы?
встроеннымм в МСИ материнку средствами обозвав соответствующе файл биоса.
+ сверится есть ли у тебя микрокод под твой v6
+ вообщет для начала свой биос сохранить желательно(если сетевуха реалтек, то можно и не сохранять)




Junior
Статус: Не в сети
Регистрация: 27.12.2023
BOBKOC писал(а):
встроеннымм в МСИ материнку средствами обозвав соответствующе файл биоса.

Спасибо за ответ!
BOBKOC писал(а):
+ сверится есть ли у тебя микрокод под твой v6

А как узнать какой микрокод у Xeon E3-1270 v6 !? Вроде по логике должен быть идентичный KabyLke 906E9 и 506E8 - и они оба изначально подгружены.
Вложение:
333.jpg [ 47.45 КБ | Просмотров: 1625 ]

BOBKOC писал(а):
+ вообщет для начала свой биос сохранить желательно (если сетевуха реалтек, то можно и не сохранять)

Да, сетевая "Intel® I219-V Gigabit LAN controller" Значит обязательно сохранять? И в кофетайм править уже сохраненный BIOS?
А какие именно параметры сетевой должны перенестись? Если это только МАС адрес, то его можно просто в ручную перезабить? или там ещё что-то?




Member
Статус: Не в сети
Регистрация: 17.02.2017
Фото: 1
kirillec разобрался? В кофетайме есть возможность перенести мак и серийник из дампа, либо вручную мак прописать.




Member
Статус: Не в сети
Регистрация: 13.07.2015
Откуда: г.Обнинск
Фото: 4
Всех с наступившим)

Нужен хелп. Мать - Asrock z270 taichi, проц - QQLS ( система определяет его как xeon e-2100 ). Пытаюсь разогнать, выставил следующие значения:
CPU RATIO - All Core
All core - 45
CPU Cache Ratio - 40
Long Duration PowerLimit - 500
Long duration Maintained - 128
Short duration power limit - 500
CPU core curretn limit - 255.50
CPU C-states support disabled
Voltage mode - OC Mode
CPU core voltage - Fixed mode
fixed voltage - 1.41
CPU Load-line calibration ( пробовал все, с 1 по 5 )

При загрузке на проце - 1,28v. При запуске линпака OCCT частота проттлит. По температурам всё ровно - система под водой, не более 60 градусов. Что я упустил ?




Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
frosttt писал(а):
При запуске линпака OCCT частота проттлит
по HWinfo глянь в какой лимит упирается

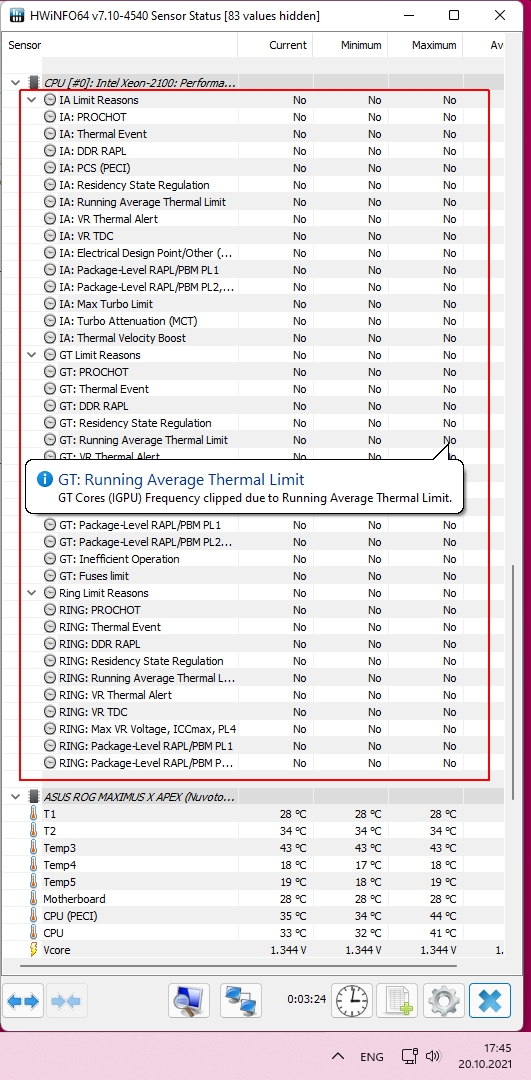

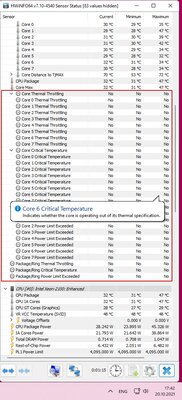

Вложение:
hwinfoTrot.jpg [ 332.94 КБ | Просмотров: 1191 ]

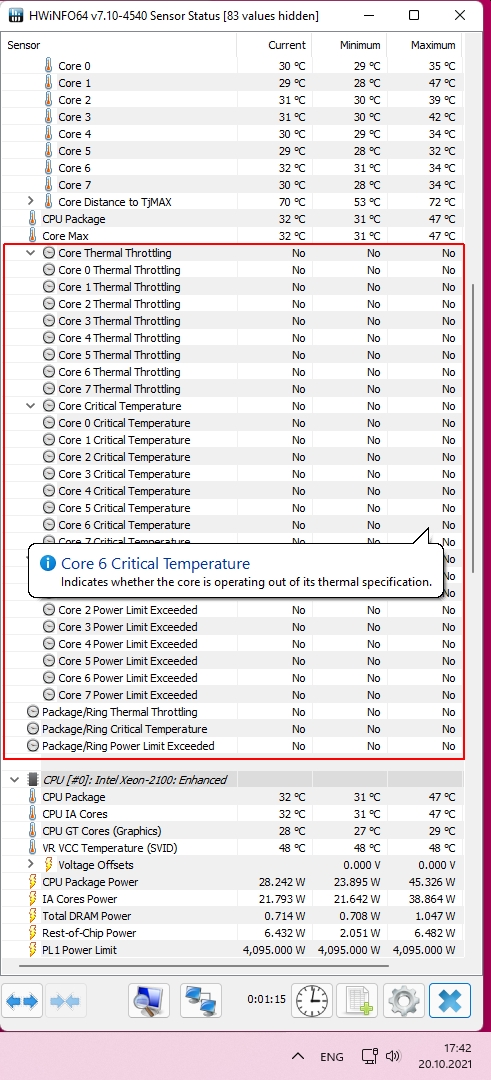

Вложение:
hwinfoTrot1.jpg [ 318.97 КБ | Просмотров: 1191 ]
frosttt писал(а):
а выставляется 1,21-1,28 ?
надеюсь смотришь где надо, а не где VID'ы проца, а так зависит от CPU Load-line calibration, + Процессоры Intel Core 13th/14th Gen (Raptor Lake-S/Raptor Lake-S Refresh - LGA1700) #17886118


Последний раз редактировалось BOBKOC 01.01.2024 18:01, всего редактировалось 2 раз(а).



Member
Статус: Не в сети
Регистрация: 13.07.2015
Откуда: г.Обнинск
Фото: 4
BOBKOC два ядра улетают по температуре, спасибо за наводку ... а по какой причине напряжение на ядре не устанавливается которое я задаю - 1.41v, а выставляется 1,21-1,28 ?




Member
Статус: Не в сети
Регистрация: 17.02.2017
Фото: 1
frosttt на какое напряжение ты смотришь? VID это не актуальное напряжение на проце, надо смотреть Vcore.




Junior
Статус: Не в сети
Регистрация: 12.12.2019
Друзья, всех с Новым Годом.
Верно ли я понял, что простой заменой G5400 на i7-8700 "без валерьянки" не обойтись, не смотря на одинаковую ревизию?
Или можно просто поставить и радоваться?




Member
Статус: Не в сети
Регистрация: 01.10.2022
frosttt писал(а):
fixed voltage - 1.41

это очень много для 4.5, лоад лайн - это смещение вольтажа на пиковых нагрузках, по поиску найди, что ставят конкретно на твоей плате, он смещается как в плюс так и минус. У тебя на низкой частоте, большой вольтаж+ смещение небось в +, по итогу проц тротлит.
frosttt писал(а):
BOBKOC два ядра улетают по температуре, спасибо за наводку ... а по какой причине напряжение на ядре не устанавливается которое я задаю - 1.41v, а выставляется 1,21-1,28 ?

ты смотришь Core VID, а надо VCore

_________________
Maximus apex 9 -qtj1 5ггц - 3600 hynix djr - rx6700xt saphire nitro - aio nzxt m22+ z63
Maximus apex 9 -qtj1 5ггц - 3300 hynix djr - p106-100 - aio nzxt m22




Member
Статус: Не в сети
Регистрация: 07.01.2013
Откуда: с Кордона.
Фото: 1
frosttt писал(а):
а по какой причине напряжение на ядре не устанавливается которое я задаю - 1.41v, а выставляется 1,21-1,28 ?

скрин можно из HWinfo\в развёрнутом виде?
KlyamkovYA писал(а):
что простой заменой

на чём?




Member
Статус: Не в сети
Регистрация: 01.10.2022

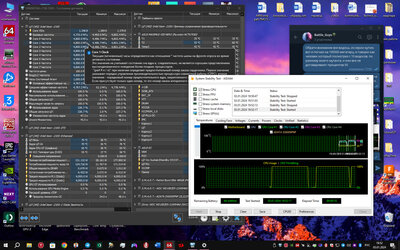

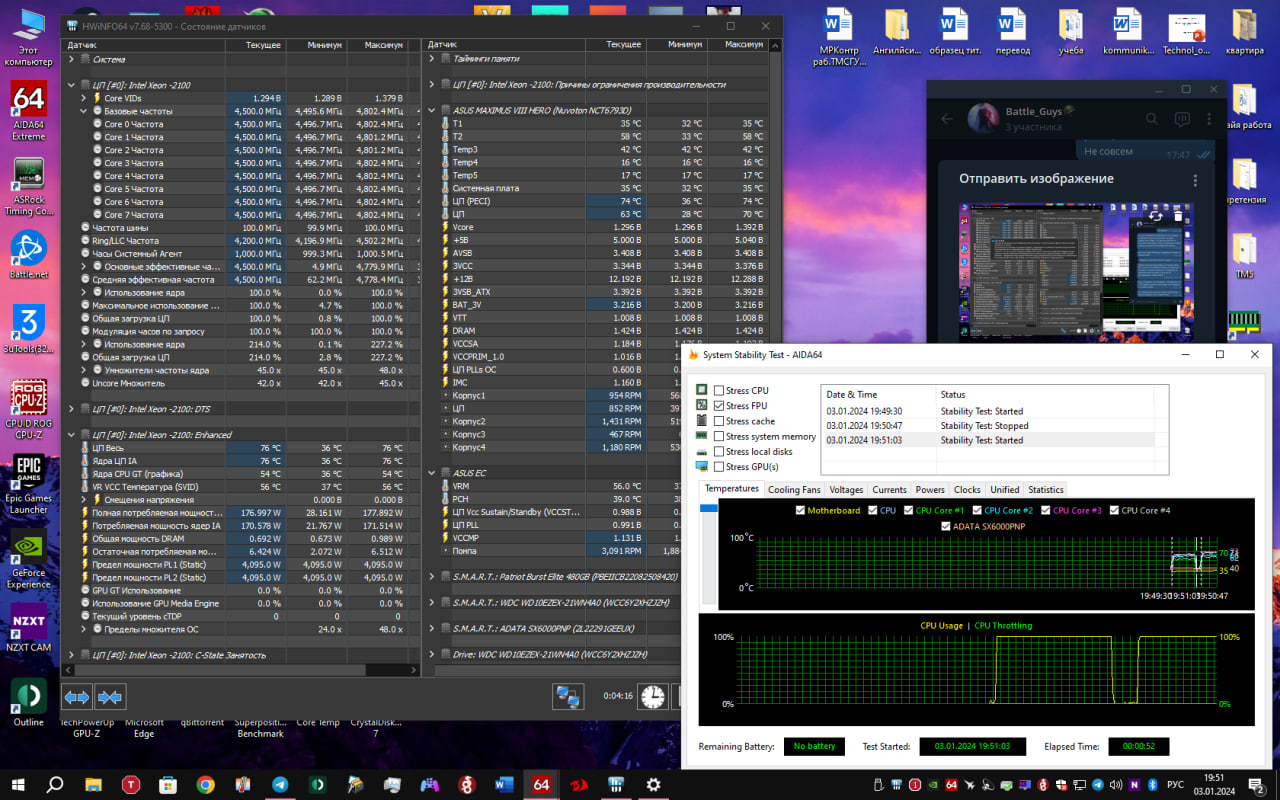

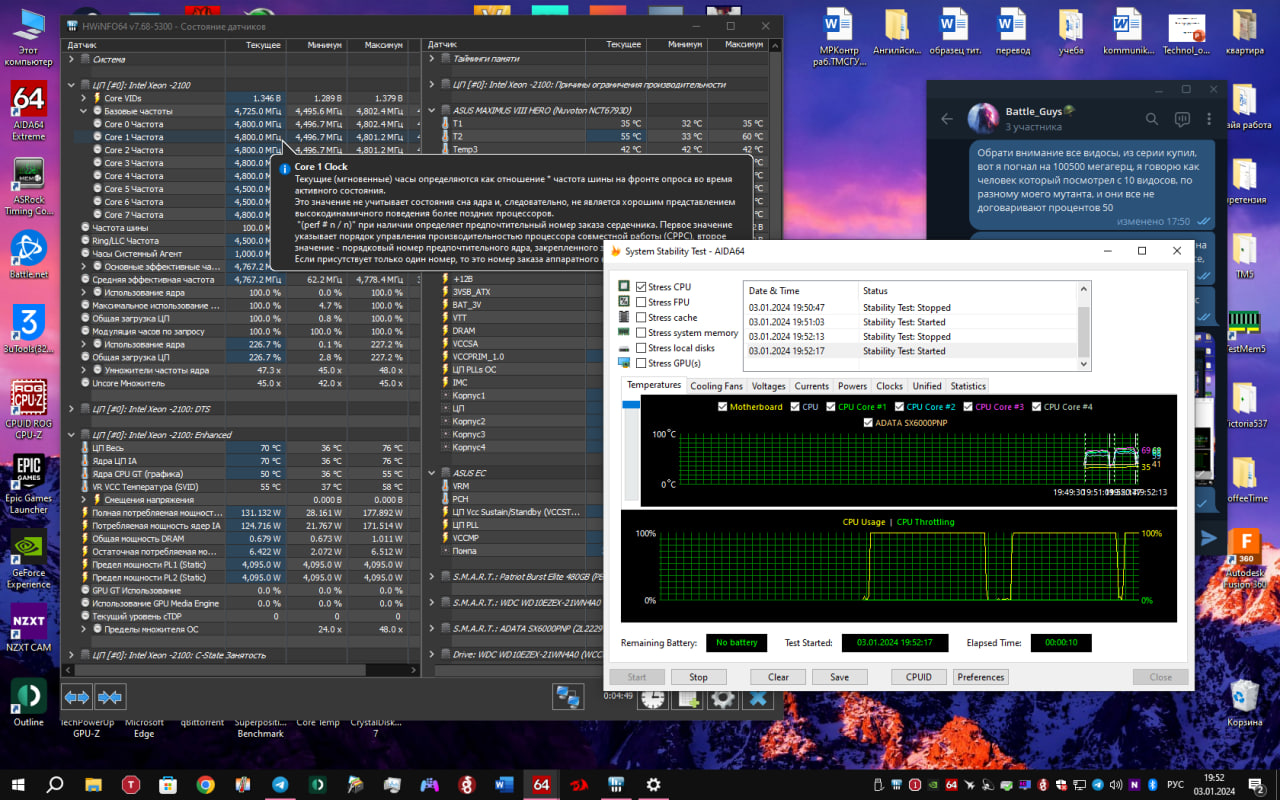

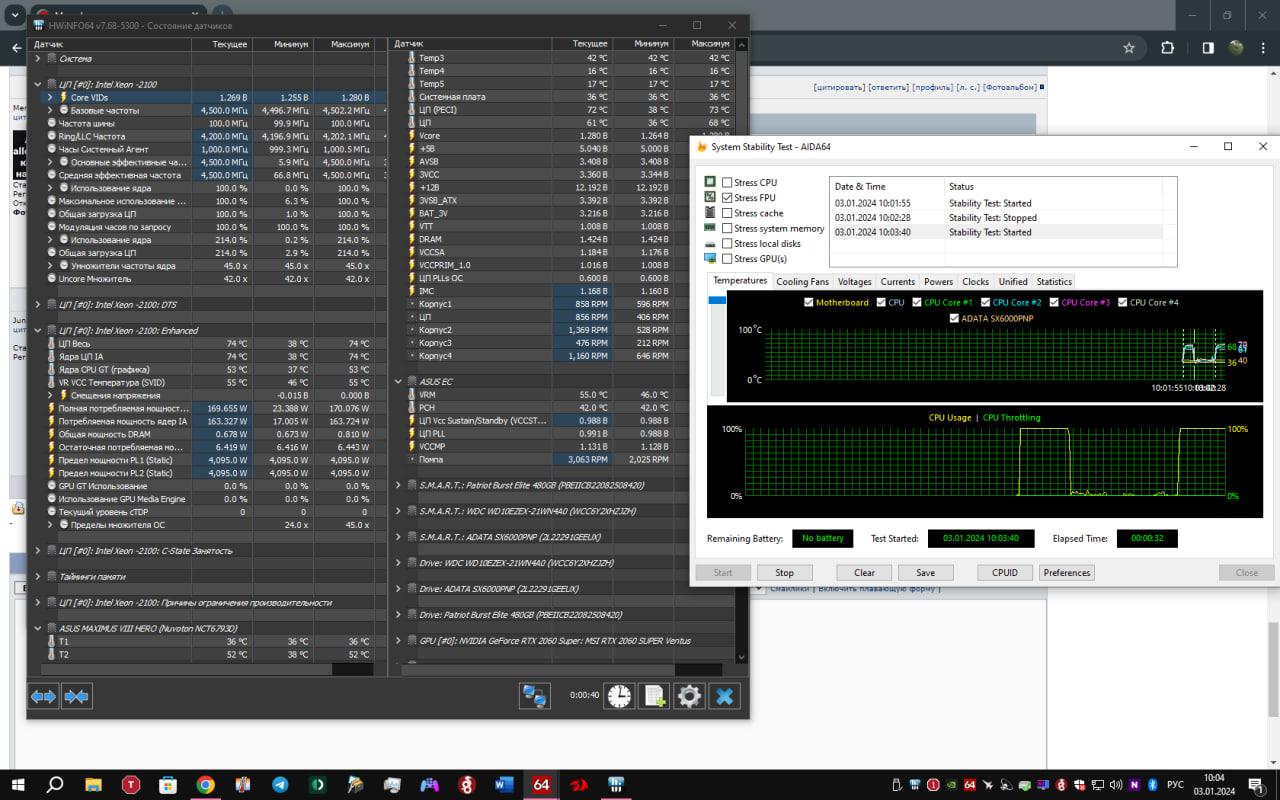

Всем привет, прошу совета по оптимизации вольтажа, ну или опытных глянуть конфиг, может я что не учел, толи мутанту стало плохо. Перестал проходить тесты fpu на частотах цпу выше в аиде, 2 дня люблюсь, нашел такой вольтаж, с ним все более менее, но в таком вольтаже и llc4 он подает в стресс тесте фпию 1.280vна 4.5 ггц и 180- 203W проц жарится, причем в адптив моде, если лочить вольтаж валится в синьку.
Мfть m8h + qtj1 LLC4
[2024/01/03 09:24:45]
Ai Overclock Tuner [Manual]
BCLK Frequency [100.0000]
ASUS MultiCore Enhancement [Auto]
AVX Instruction Core Ratio Negative Offset [0]
CPU Core Ratio [Sync All Cores]
1-Core Ratio Limit [45]
2-Core Ratio Limit [45]
3-Core Ratio Limit [45]
4-Core Ratio Limit [45]
BCLK Frequency : DRAM Frequency Ratio [100:133]
DRAM Odd Ratio Mode [Enabled]
DRAM Frequency [DDR4-3200MHz]
Xtreme Tweaking [Enabled]
TPU [Keep Current Settings]
EPU Power Saving Mode [Disabled]
CPU SVID Support [Enabled]
CPU Core/Cache Current Limit Max. [255.00]
Min. CPU Cache Ratio [Auto]
Max CPU Cache Ratio [42]
BCLK Aware Adaptive Voltage [Auto]
CPU Core/Cache Voltage [Adaptive Mode]
- Offset Mode Sign [-]
- Additional Turbo Mode CPU Core Voltage [1.220]
- Offset Voltage [0.015]
DRAM Voltage [1.4200]
CPU VCCIO Voltage [1.12500]
CPU System Agent Voltage [1.12500]
PCH Core Voltage [Auto]
CPU Standby Voltage [Auto]
DRAM CTRL REF Voltage on CHA [Auto]
DRAM CTRL REF Voltage on CHB [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL7 [Auto]
FCLK Frequency for Early Power On [Auto]
Initial BCLK Frequency [Auto]
BCLK Amplitude [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
BCLK Frequency Slew Rate [Auto]
DRAM VTT Voltage [Auto]
VPPDDR Voltage [Auto]
DMI Voltage [Auto]
Core PLL Voltage [Auto]
Internal PLL Voltage [Auto]
PLL Bandwidth [Auto]
DRAM Eventual Voltage [Auto]
Eventual CPU Standby Voltage [Auto]
Eventual DMI Voltage [Auto]
Maximus Tweak [Mode 1]
DRAM CAS# Latency [15]
DRAM RAS# to CAS# Delay [18]
DRAM RAS# ACT Time [35]
DRAM Command Rate [1N]
DRAM RAS# to RAS# Delay L [6]
DRAM RAS# to RAS# Delay S [4]
DRAM REF Cycle Time [560]
DRAM Refresh Interval [65535]
DRAM WRITE Recovery Time [14]
DRAM READ to PRE Time [6]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [6]
DRAM WRITE to READ Delay S [4]
DRAM CKE Minimum Pulse Width [8]
DRAM Write Latency [13]
tRDRD_sg [7]
tRDRD_dg [4]
tRDWR_sg [11]
tRDWR_dg [11]
tWRWR_sg [7]
tWRWR_dg [4]
tWRRD_sg [26]
tWRRD_dg [23]
tRDRD_dr [6]
tRDRD_dd [6]
tRDWR_dr [11]
tRDWR_dd [11]
tWRWR_dr [8]
tWRWR_dd [Auto]
tWRRD_dr [Auto]
tWRRD_dd [Auto]
TWRPRE [Auto]
TRDPRE [Auto]
tREFIX9 [127]
OREF_RI [0]
MRC Fast Boot [Enabled]
DRAM CLK Period [Auto]
Memory Scrambler [Enabled]
Channel A DIMM Control [Disable DIMM0]
Channel B DIMM Control [Disable DIMM0]
MCH Full Check [Disabled]
DLLBwEn [Auto]
DRAM SPD Write [Enabled]
XTU Setting [Auto]
DRAM RTL INIT value [Auto]
DRAM RTL (CHA DIMM0 Rank0) [Auto]
DRAM RTL (CHA DIMM0 Rank1) [Auto]
DRAM RTL (CHA DIMM1 Rank0) [Auto]
DRAM RTL (CHA DIMM1 Rank1) [Auto]
DRAM RTL (CHB DIMM0 Rank0) [Auto]
DRAM RTL (CHB DIMM0 Rank1) [Auto]
DRAM RTL (CHB DIMM1 Rank0) [Auto]
DRAM RTL (CHB DIMM1 Rank1) [Auto]
DRAM IOL (CHA DIMM0 Rank0) [Auto]
DRAM IOL (CHA DIMM0 Rank1) [Auto]
DRAM IOL (CHA DIMM1 Rank0) [Auto]
DRAM IOL (CHA DIMM1 Rank1) [Auto]
DRAM IOL (CHB DIMM0 Rank0) [Auto]
DRAM IOL (CHB DIMM0 Rank1) [Auto]
DRAM IOL (CHB DIMM1 Rank0) [Auto]
DRAM IOL (CHB DIMM1 Rank1) [Auto]
CHA IO_Latency_offset [Auto]
CHB IO_Latency_offset [Auto]
CHA RFR delay [Auto]
CHB RFR delay [Auto]
ODT RTT WR (CHA) [80 DRAM Clock]
ODT RTT PARK (CHA) [0 DRAM Clock]
ODT RTT NOM (CHA) [40 DRAM Clock]
ODT RTT WR (CHB) [80 DRAM Clock]
ODT RTT PARK (CHB) [0 DRAM Clock]
ODT RTT NOM (CHB) [40 DRAM Clock]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
Data Rising Slope [Auto]
Data Rising Slope Offset [Auto]
Cmd Rising Slope [Auto]
Cmd Rising Slope Offset [Auto]
Ctl Rising Slope [Auto]
Ctl Rising Slope Offset [Auto]
Clk Rising Slope [Auto]
Clk Rising Slope Offset [Auto]
Data Falling Slope [Auto]
Data Falling Slope Offset [Auto]
Cmd Falling Slope [Auto]
Cmd Falling Slope Offset [Auto]
Ctl Falling Slope [Auto]
Ctl Falling Slope Offset [Auto]
Clk Falling Slope [Auto]
Clk Falling Slope Offset [Auto]
CPU Load-line Calibration [Level 4]
CPU Current Capability [140%]
CPU VRM Switching Frequency [Auto]
VRM Spread Spectrum [Enabled]
CPU Power Duty Control [Extreme]
CPU Power Phase Control [Extreme]
CPU Power Thermal Control [115]
DRAM Current Capability [130%]
DRAM Power Phase Control [Extreme]
DRAM Switching Frequency [Auto]
CPU Core/Cache Boot Voltage [Auto]
DMI Boot Voltage [Auto]
Core PLL Boot Voltage [Auto]
CPU System Agent Boot Voltage [Auto]
CPU VCCIO Boot Voltage [Auto]
Intel(R) SpeedStep(tm) [Enabled]
Turbo Mode [Enabled]
Long Duration Package Power Limit [4095]
Package Power Time Window [127]
Short Duration Package Power Limit [4095]
IA AC Load Line [0.01]
IA DC Load Line [0.01]
Hyper-Threading [Enabled]
Thermal Monitor [Enabled]
Active Processor Cores [All]
Intel Virtualization Technology [Enabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
Boot performance mode [Auto]
SW Guard Extensions (SGX) [Software Controlled]
Tcc Offset Time Window [Auto]
Execute Disable Bit [Enabled]
SMM Code Access Check [Disabled]
SMM Use Delay Indication [Disabled]
SMM Use Block Indication [Disabled]
Intel(R) SpeedStep(tm) [Enabled]
Turbo Mode [Enabled]
CPU C-states [Auto]
CFG Lock [Disabled]
Intel(R) Speed Shift Technology [Enabled]
Number of P states [0]
Acoustic Noise Mitigation [Disabled]
Disable Fast PKG C State Ramp for IA Domain [FALSE]
Slow Slew Rate for IA Domain [Fast/2]
Disable Fast PKG C State Ramp for GT Domain [FALSE]
Slow Slew Rate for GT Domain [Fast/2]
Disable Fast PKG C State Ramp for SA Domain [FALSE]
Slow Slew Rate for SA Domain [Fast/2]
Configurable TDP Boot Mode [Nominal]
Configurable TDP Lock [Disabled]
CTDP BIOS control [Disabled]
Power Limit 1 [0]
Power Limit 2 [0]
Power Limit 1 Time Window [0]
ConfigTDP Turbo Activation Ratio [0]
Power Limit 1 [0]
Power Limit 2 [0]
Power Limit 1 Time Window [0]
ConfigTDP Turbo Activation Ratio [0]
Power Limit 1 [0]
Power Limit 2 [0]
Power Limit 1 Time Window [0]
ConfigTDP Turbo Activation Ratio [0]
Overclocking Lock [Disabled]
PCI Express Native Power Management [Disabled]
PCH DMI ASPM [Disabled]
ASPM [Disabled]
DMI Link ASPM Control [Disabled]
PEG - ASPM [Disabled]
PTID Support [Enabled]
PECI Access Method [Direct I/O]
PCI Express Native Power Management [Disabled]
BDAT ACPI Table Support [Disabled]
Wake system from S5 [Disabled]
ACPI Debug [Disabled]
Low Power S0 Idle Capability [Disabled]
Lpit Recidency Counter [SLP S0]
PCI Delay Optimization [Disabled]
ZpODD Support [Disabled]
PEP CPU [Enabled]
PEP Graphics [Enabled]
PEP SATA [Storage Controller]
PEP UART [Enabled]
PEP I2C0 [Enabled]
PEP I2C1 [Enabled]
PEP I2C2 [Enabled]
PEP I2C3 [Enabled]
PEP I2C4 [Enabled]
PEP I2C5 [Enabled]
PEP SPI [Enabled]
PEP XHCI [Enabled]
PEP Audio [Enabled]
PEP EMMC [Enabled]
PEP SDXC [Enabled]
VT-d [Disabled]
iGPU Multi-Monitor [Disabled]
DMI Max Link Speed [Auto]
PCIEX16/X8_1 Link Speed [Auto]
PCIEX8_2 Link Speed [Auto]
PCIe Spread Spectrum Clocking [Auto]
IOAPIC 24-119 Entries [Enabled]
PCIe Speed [Auto]
Hyper kit1 Mode [Disabled]
SATA Controller(s) [Enabled]
SATA Mode Selection [AHCI]
S.M.A.R.T. Status Check [Enabled]
Aggressive LPM Support [Disabled]
SATA6G_1(Gray) [Enabled]
Hot Plug [Disabled]
SATA6G_2(Gray) [Enabled]
Hot Plug [Disabled]
SATA6G_3(Gray) [Enabled]
Hot Plug [Disabled]
SATA6G_4(Gray) [Enabled]
Hot Plug [Disabled]
SATA6G_5(Gray) [Enabled]
Hot Plug [Disabled]
SATA6G_6(Gray) [Enabled]
Hot Plug [Disabled]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 0 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 1 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 2 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 3 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 4 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 5 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Port 6 [Enabled]
Hot Plug [Disabled]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 6 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Port 7 [Enabled]
Hot Plug [Disabled]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 7 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
PCI Express Root Port 1 [Enabled]
Topology [Unknown]
ASPM [Disabled]
L1 Substates [Disabled]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE1 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE1 LTR Lock [Disabled]
PCIE1 CLKREQ Mapping Override [Default]
PCI Express Root Port 2 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE2 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE2 LTR Lock [Disabled]
PCIE2 CLKREQ Mapping Override [Default]
PCI Express Root Port 3 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE3 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE3 LTR Lock [Disabled]
PCIE3 CLKREQ Mapping Override [Default]
PCI Express Root Port 4 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE4 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE4 LTR Lock [Disabled]
PCIE4 CLKREQ Mapping Override [Default]
PCI Express Root Port 5 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE5 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE5 LTR Lock [Disabled]
PCIE5 CLKREQ Mapping Override [Default]
PCI Express Root Port 6 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE6 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE6 LTR Lock [Disabled]
PCIE6 CLKREQ Mapping Override [Default]
PCI Express Root Port 7 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [7]
Reserved Memory [17]
Reserved I/O [16]
PCH PCIE7 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE7 LTR Lock [Disabled]
PCIE7 CLKREQ Mapping Override [Default]
PCI Express Root Port 8 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [7]
Reserved Memory [17]
Reserved I/O [8]
PCH PCIE8 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE8 LTR Lock [Disabled]
PCIE8 CLKREQ Mapping Override [Default]
PCI Express Root Port 9 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE9 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE9 LTR Lock [Disabled]
PCIE9 CLKREQ Mapping Override [Default]
PCI Express Root Port 10 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE10 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE10 LTR Lock [Disabled]
PCIE10 CLKREQ Mapping Override [Default]
PCI Express Root Port 11 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE11 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE11 LTR Lock [Disabled]
PCIE11 CLKREQ Mapping Override [Default]
PCI Express Root Port 12 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE12 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE12 LTR Lock [Disabled]
PCIE12 CLKREQ Mapping Override [Default]
PCI Express Root Port 13 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE13 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE13 LTR Lock [Disabled]
PCIE13 CLKREQ Mapping Override [Default]
PCI Express Root Port 14 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE14 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE14 LTR Lock [Disabled]
PCIE14 CLKREQ Mapping Override [Default]
PCI Express Root Port 15 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE15 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE15 LTR Lock [Disabled]
PCIE15 CLKREQ Mapping Override [Default]
PCI Express Root Port 16 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE16 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE16 LTR Lock [Disabled]
PCIE16 CLKREQ Mapping Override [Default]
PCI Express Root Port 17 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE17 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE17 LTR Lock [Disabled]
PCIE17 CLKREQ Mapping Override [Default]
PCI Express Root Port 18 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE18 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE18 LTR Lock [Disabled]
PCIE18 CLKREQ Mapping Override [Default]
PCI Express Root Port 19 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE19 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE19 LTR Lock [Disabled]
PCIE19 CLKREQ Mapping Override [Default]
PCI Express Root Port 20 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE20 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE20 LTR Lock [Disabled]
PCIE20 CLKREQ Mapping Override [Default]
PCI Express Root Port 21 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE21 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE21 LTR Lock [Disabled]
PCIE20 CLKREQ Mapping Override [Default]
PCI Express Root Port 22 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE22 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE22 LTR Lock [Disabled]
PCIE20 CLKREQ Mapping Override [Default]
PCI Express Root Port 23 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE23 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE23 LTR Lock [Disabled]
PCIE20 CLKREQ Mapping Override [Default]
PCI Express Root Port 24 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE24 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE24 LTR Lock [Disabled]
PCIE20 CLKREQ Mapping Override [Default]
Audio DSP [Disabled]
HDA-Link Codec Select [Platform Onboard]
iDisplay Audio Disconnect [Disabled]
PME Enable [Disabled]
SerialIO timing parameters [Disabled]
TPM Device Selection [dTPM]
PTP aware OS [PTP Aware]
Me FW Image Re-Flash [Disabled]
HECI Timeouts [Enabled]
Force ME DID Init Status [Disabled]
CPU Replaced Polling Disable [Disabled]
ME DID Message [Enabled]
HECI Retry Disable [Disabled]
HECI Message check Disable [Disabled]
MBP HOB Skip [Disabled]
HECI2 Interface Communication [Disabled]
KT Device [Enabled]
IDER Device [Enabled]
End Of Post Message [Send in DXE]
D0I3 Setting for HECI Disable [Disabled]
Select Camera [Ivcam]
Delay needed for Ivcam power on [0]
Delay needed for Ivcam power off [0]
Rotation [0]
DFU support [Disabled]
Wake support [Disabled]
ASF support [Enabled]
USB Provisioning of AMT [Disabled]
Activate Remote Assistance Process [Disabled]
CIRA Timeout [0]
PET Progress [Enabled]
WatchDog [Disabled]
OS Timer [0]
BIOS Timer [0]
Secure Erase mode [Simulated]
Force Secure Erase [Disabled]
MEBx hotkey Pressed [Disabled]
MEBx Selection Screen [Disabled]
Hide Unconfigure ME Confirmation Prompt [Disabled]
MEBx OEM Debug Menu Enable [Disabled]
Unconfigure ME [Disabled]
Non-UI Mode Resolution [Auto]
UI Mode Resolution [Auto]
Graphics Mode Resolution [Auto]
Thunderbolt(TM) Support [Disabled]
Thunderbolt(TM) PCIe Support [Disabled]
Security Device Support [Enable]
Security Device Support [Enable]
Pending operation [None]
Platform Hierarchy [Enabled]
Storage Hierarchy [Enabled]
Endorsement Hierarchy [Enabled]
TPM2.0 UEFI Spec Version [TCG_2]
Physical Presence Spec Version [1.2]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Onboard LED [Enabled]
SupremeFX LED [Enabled]
Q-Code LED Function [Auto]
PCH LED [Enabled]
ErP Ready [Enable(S4+S5)]
Restore AC Power Loss [Power Off]
Power On By PCI-E/PCI [Disabled]
Power On By RTC [Disabled]
HD Audio Controller [Enabled]
PCIEX4_3 Slot(black) Bandwidth [Auto]
Asmedia USB 3.1 Controller(USB3.1_EC1/USB3.1_EA2) [Enabled]
Asmedia USB 3.1 Battery Charging Support [Disabled]
USB Type C Power Switch [Auto]
ASMedia Storage Controller (SATA6G_E12) [Enabled]
Windows Hot-plug Notification [Disabled]
ASPM Support [Disabled]
Intel LAN Controller [Enabled]
Intel PXE Option ROM [Disabled]
Detect Non-Compliance Device [Disabled]
Primary PEG [Auto]
Primary PCIE [Auto]
Network Stack [Disabled]
Legacy USB Support [Enabled]
USB Keyboard and Mouse Simulator [Enabled]
USB3.1_EA2 [Enabled]
USB3.1_EC1 [Enabled]
USB3_1 [Enabled]
USB3_2 [Enabled]
USB3_3 [Enabled]
USB3_4 [Enabled]
USB3_5 [Enabled]
USB3_6 [Enabled]
USB_7 [Enabled]
USB_8 [Enabled]
USB_9 [Enabled]
USB_10 [Enabled]
USB_11 [Enabled]
USB_12 [Enabled]
USB_13 [Enabled]
USB_14 [Enabled]
CPU Temperature [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
PCH Temperature [Monitor]
T_Sensor1 Temperature [Monitor]
EXT_Sensor1 Temperature [Monitor]
EXT_Sensor2 Temperature [Monitor]
EXT_Sensor3 Temperature [Monitor]
CPU Fan Speed [Monitor]
CPU Optional Fan Speed [Monitor]
Water Pump Speed [Monitor]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
Chassis Fan 4 Speed [Monitor]
Extension Fan 1 Speed [Monitor]
Extension Fan 2 Speed [Monitor]
Extension Fan 3 Speed [Monitor]
CPU Core Voltage [Monitor]
3.3V Voltage [Monitor]
5V Voltage [Monitor]
12V Voltage [Monitor]
Anti Surge Support [Enabled]
CPU Q-Fan Control [DC Mode]
CPU Fan Step Up [0 sec]
CPU Fan Step Down [0 sec]
CPU Fan Speed Lower Limit [200 RPM]
CPU Fan Profile [Manual]
CPU Upper Temperature [66]
CPU Fan Max. Duty Cycle (%) [84]
CPU Middle Temperature [58]
CPU Fan Middle. Duty Cycle (%) [63]
CPU Lower Temperature [44]
CPU Fan Min. Duty Cycle (%) [36]
Water Pump Control [DC Mode]
Water Pump Upper Temperature [65]
Water Pump Max. Duty Cycle (%) [90]
Water Pump Middle Temperature [53]
Water Pump Middle. Duty Cycle(%) [65]
Water Pump Lower Temperature [35]
Water Pump Min. Duty Cycle (%) [40]
Chassis Fan 1 Q-Fan Control [DC Mode]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Step Up [0 sec]
Chassis Fan 1 Step Down [0 sec]
Chassis Fan 1 Speed Low Limit [200 RPM]
Chassis Fan 1 Profile [Manual]
Chassis Fan 1 Upper Temperature [65]
Chassis Fan 1 Max. Duty Cycle (%) [100]
Chassis Fan 1 Middle Temperature [60]
Chassis Fan 1 Middle. Duty Cycle (%) [61]
Chassis Fan 1 Lower Temperature [37]
Chassis Fan 1 Min. Duty Cycle (%) [45]
Allow Fan Stop [Disabled]
Chassis Fan 2 Q-Fan Control [DC Mode]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Step Up [0 sec]
Chassis Fan 2 Step Down [0 sec]
Chassis Fan 2 Speed Low Limit [200 RPM]
Chassis Fan 2 Profile [Manual]
Chassis Fan 2 Upper Temperature [66]
Chassis Fan 2 Max. Duty Cycle (%) [100]
Chassis Fan 2 Middle Temperature [57]
Chassis Fan 2 Middle. Duty Cycle (%) [59]
Chassis Fan 2 Lower Temperature [44]
Chassis Fan 2 Min. Duty Cycle (%) [25]
Allow Fan Stop [Disabled]
Chassis Fan 3 Q-Fan Control [DC Mode]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [0 sec]
Chassis Fan 3 Step Down [0 sec]
Chassis Fan 3 Speed Low Limit [200 RPM]
Chassis Fan 3 Profile [Manual]
Chassis Fan 3 Upper Temperature [75]
Chassis Fan 3 Max. Duty Cycle (%) [24]
Chassis Fan 3 Middle Temperature [65]
Chassis Fan 3 Middle. Duty Cycle (%) [24]
Chassis Fan 3 Lower Temperature [57]
Chassis Fan 3 Min. Duty Cycle (%) [24]
Allow Fan Stop [Enabled]
Chassis Fan 4 Q-Fan Control [DC Mode]
Chassis Fan 4 Q-Fan Source [CPU]
Chassis Fan 4 Step Up [0 sec]
Chassis Fan 4 Step Down [0 sec]
Chassis Fan 4 Speed Low Limit [200 RPM]
Chassis Fan 4 Profile [Manual]
Chassis Fan 4 Upper Temperature [62]
Chassis Fan 4 Max. Duty Cycle (%) [100]
Chassis Fan 4 Middle Temperature [52]
Chassis Fan 4 Middle. Duty Cycle (%) [73]
Chassis Fan 4 Lower Temperature [34]
Chassis Fan 4 Min. Duty Cycle (%) [39]
Allow Fan Stop [Disabled]
Extension Fan 1 Q-Fan Control [DC Mode]
Extension Fan 1 Q-Fan Source [CPU]
Extension Fan 1 Speed Low Limit [200 RPM]
Extension Fan 1 Profile [Standard]
Extension Fan 2 Q-Fan Control [DC Mode]
Extension Fan 2 Q-Fan Source [CPU]
Extension Fan 2 Speed Low Limit [200 RPM]
Extension Fan 2 Profile [Standard]
Extension Fan 3 Q-Fan Control [DC Mode]
Extension Fan 3 Q-Fan Source [CPU]
Extension Fan 3 Speed Low Limit [200 RPM]
Extension Fan 3 Profile [Standard]
Fast Boot [Enabled]
Next Boot after AC Power Loss [Normal Boot]
Boot Logo Display [Auto]
POST Delay Time [3 sec]
Boot up NumLock State [Enabled]
Above 4G Decoding [Disabled]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Enabled]
Interrupt 19 Capture [Enabled]
Setup Mode [Advanced Mode]
Launch CSM [Enabled]
Boot Device Control [UEFI and Legacy OPROM]
Boot from Network Devices [Legacy only]
Boot from Storage Devices [Legacy only]
Boot from PCI-E/PCI Expansion Devices [Legacy only]
OS Type [Other OS]
Setup Animator [Disabled]
Load from Profile [3]
Profile Name [4.5.32]
Save to Profile [4]
CPU Core Voltage [Auto]
VCCSA Voltage [Auto]
BCLK Frequency [Auto]
CPU Ratio [Auto]
Cache Ratio [Auto]
Bus Interface [PCIEX16/X8_1]

буду раз любому совету, спасибо
скрин
Вложение:
photo_2024-01-03_10-04-30.jpg [ 265.12 КБ | Просмотров: 1045 ]

_________________
Maximus apex 9 -qtj1 5ггц - 3600 hynix djr - rx6700xt saphire nitro - aio nzxt m22+ z63
Maximus apex 9 -qtj1 5ггц - 3300 hynix djr - p106-100 - aio nzxt m22




Member
Статус: Не в сети
Регистрация: 07.01.2013
Откуда: с Кордона.
Фото: 1
kirk77777 писал(а):
тесты fpu

это тест AVX
баловаться с этим
AVX Instruction Core Ratio Negative Offset




Member
Статус: Не в сети
Регистрация: 01.10.2022
[АЛКАШ] писал(а):
kirk77777 писал(а):
тесты fpu

это тест AVX
баловаться с этим
AVX Instruction Core Ratio Negative Offset

вариант
Вложение:
photo_2024-01-03_19-54-41.jpg [ 332.39 КБ | Просмотров: 988 ]

Вложение:
photo_2024-01-03_19-54-45.jpg [ 355.9 КБ | Просмотров: 988 ]

_________________
Maximus apex 9 -qtj1 5ггц - 3600 hynix djr - rx6700xt saphire nitro - aio nzxt m22+ z63
Maximus apex 9 -qtj1 5ггц - 3300 hynix djr - p106-100 - aio nzxt m22




Member
Статус: Не в сети
Регистрация: 07.01.2013
Откуда: с Кордона.
Фото: 1
kirk77777 писал(а):
вариант

у себя снизил частоту для AVX инструкций и синьки больше не было.


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 22424 • Страница 1022 из 1122<  1 ... 1019  1020  1021  1022  1023  1024  1025 ... 1122  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: DeathBringer и гости: 28


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
