Это наглядно подтверждает сравнение 2х 2678 да даже 2х2680v4 vs TR4 который стоит в 3 раза дороже. Зеон выгоден именно для работы, а для игр выгоден разве что 2620, 2630 и 2640 ну может быть и мой 2673 -все что выше -уже приближается к райзену (для игр)

Тоже 2678в3. Я теперь колеблюсь{😐колебаюсь} между шеститрубочным кулером и водяным охлаждением
https://a.aliexpress.com/_975xZo

Да смысла нет в воде с этими процами... Это если бы был разгонный проц... да и то... Крайне не удобно это все. На любителя... Было весело, но лично я задолбался.

Кулер это маленький... Для 90мм вентиля. Но в принципе пойдет... Хотя лучше взять на 120мм, на мой взгляд.

играми не увлекаюсь - процессор для работы. Можно и так оставить, но жаба душит что можно бы больше выжать а не получается.

пробовал тайминги 50/50, 70/50, 90/50. Ничего не меняется.

Ну если он в верхнем плече стоит, то питается от 12 вольт, а стало быть токи через нег на порядок меньше чем чере нижнее плечо, так как нижнее работает при напряжении около 1 вольта. Согласно закону сохранения энергии имеем ТокВерхнегоПлеча×НапряжениеВерхнегоПлеча=ТокНижнегоПлеча×НапряжениеНижнегоПлеча. Здесь дросель накапливает энергию из верхнего плеча и передает ее в нижнее плечо. Поэтому 12v*1a=1v*12a прикидочно. Поэтому думаю верхнее плечо не так уж и нагружено. Хватит ему запаса по току. А вот с нижним конечно хреновато. Нужно искать транзистор с более низким сопротивлением канала, с более высоким допустимым током щэ{естественно с таким же напряжением переключения} но чтобы заряд переключения не превышал таковой же параметр родного транзистора. Это даст сохранение скорости переключения. Или же смотреть ток драйвера управляющего затвором транзистора. Возможно он сделан с большим запасом и потянет более высокий заряд переключения. В любом случае надо отыскивать цепь управления затвором и смотреть схемотехнику-какой там резистор стоит для ограничения тока затвора, как разрядная цепь организована. В принципе подсчитать не сложно. Муторно саму схему управления найти на плате и разрисовать ее с номиналами деталек в цепи затвора. И хто этим займется?

Добавлено спустя 10 минут 10 секунд:

Спасибо за подсказку. Не заметил диаметра кулера

Есть транзисторы с более лучшими характеристиками. Вопрос обычно в цене. Проще мамку купить фирмовую, чем прикупить втридорога и годать не подделку ли прислали....

90мм маловато площадь. А 3куллера неудобно ворочить. Лучше 6 трубок 120мм -1шт вентилятор. Вентиляторы так себе. Втулки быстро изнашиваются...
Брал такой. Вполне справляется. Водянку - наверно лучше на 2х головый ставить. На зону vrm заодно. Ток искать долго и дорабатывать...

Разработчику цифры оценить не сложно, простому обывателю да.

Индуктивность дросселей я бы чуть увеличил. С конденсаторами на китайских платах действительно не очень. Но, например, на X99-F8 даже предусмотрены посадочные места под керамику на обратной стороне платы под процессорным сокетом.
Рабочее напряжение электролитов всего 2,5 - 3 В, а должно быть 6,3 В.

Да, значительно лучшими характеристиками. И чем дороже, тем лучше)
Более дешёвый вариант и дорогой вариант.

Да, VRM на брендовых платах значительно мощнее. Обычно 8 фаз (и более) и по четыре транзистора на каждую фазу (а не по два, как на китайках) - Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17226306
Цена новой платы 11800 руб. (сам в шоке и в чём подвох не пойму) - https://www.onlinetrade.ru/catalogue/materinskie_platy-c340/asus/materinskaya_plata_asus_x99_e_lga2011_3_atx-1181694.html

Насчёт подделки. В принципе с Чип-Дип можно нормально работать. За последние два заказа прислали всё оригинальное. Причём без проблем с менеджером можно связаться и уточнить конкретную позицию насчёт оригинальности. Обычно подделка будет либо от брендов давно прекративших существование, либо если написан производитель "Китай" и др. непонятные конторы. Персональные менеджеры Чип-Дип довольно неплохо ориентируются в складах и от них можно узнать много полезной информации.

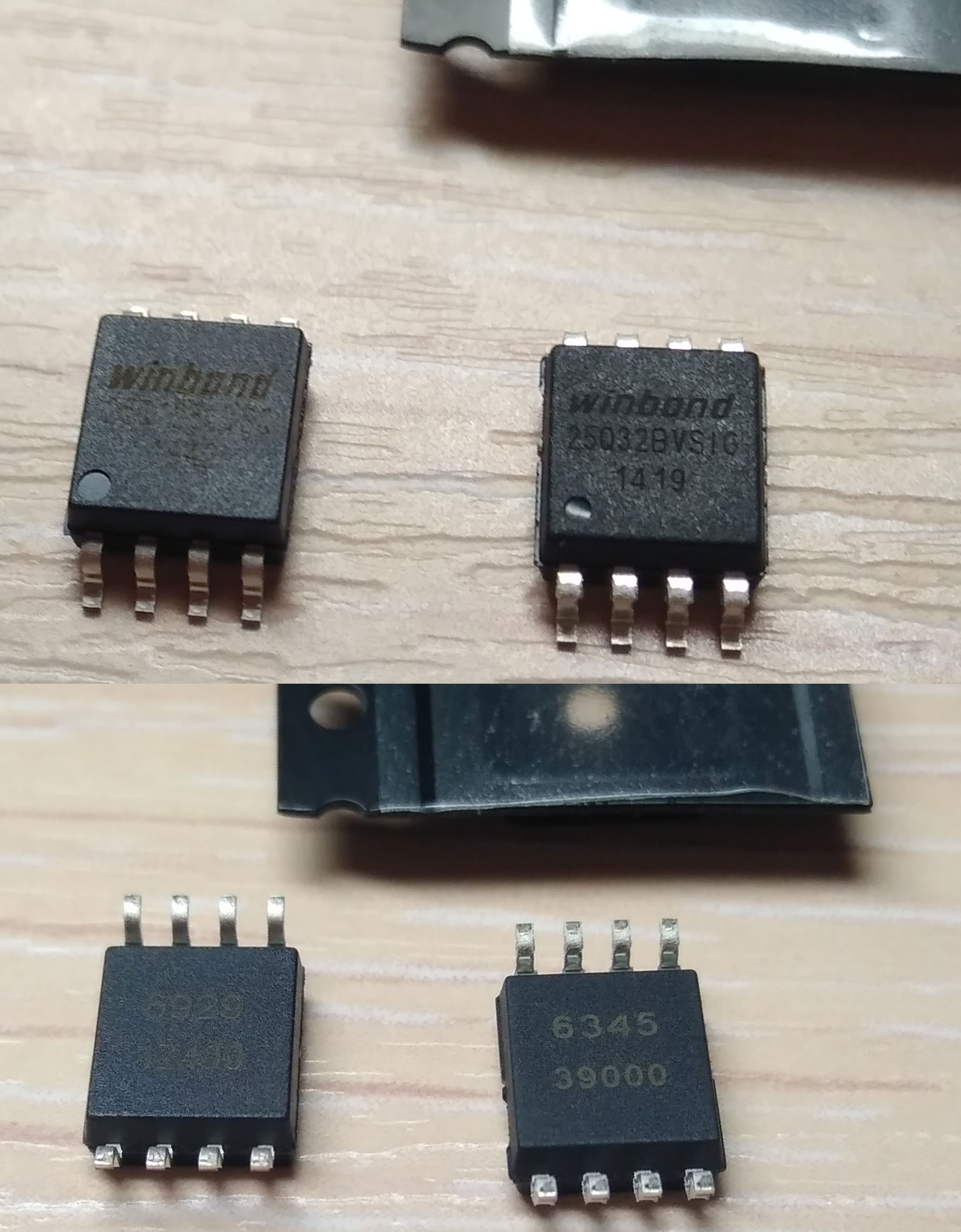

Например заказал на али 10 шт. флэшек для BIOS - W25Q128JVSIQ за 550 руб. Понятное дело, что мне столько и не надо было, но по отзывам больно похожи на оригинальные. А по факту пришла подделка:

На подделке маркировка отличается и метка первой ножки, корпус с тоненькими ножками. Причём с Китая микрухи пришли просто так россыпью, а не в ленте.

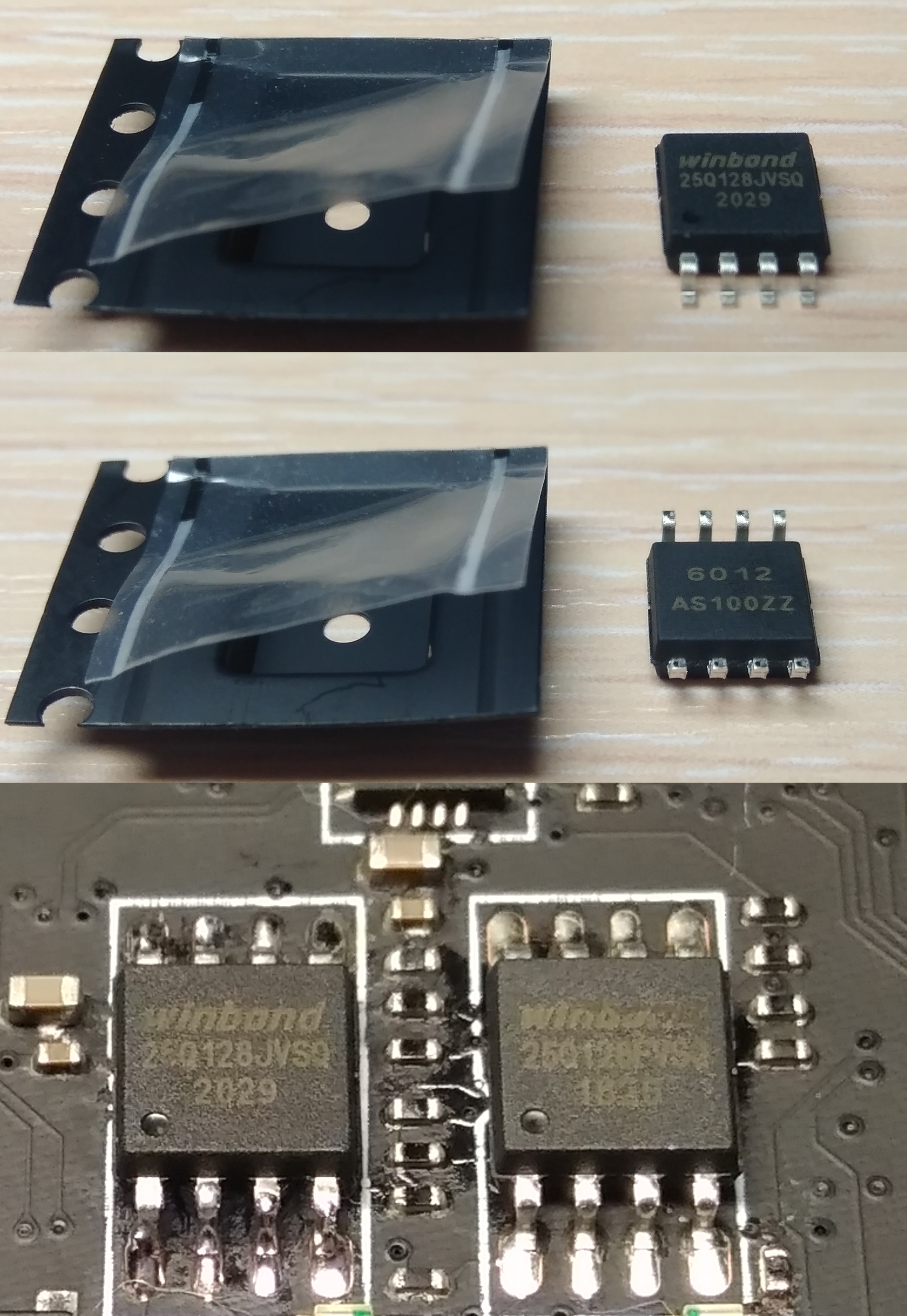

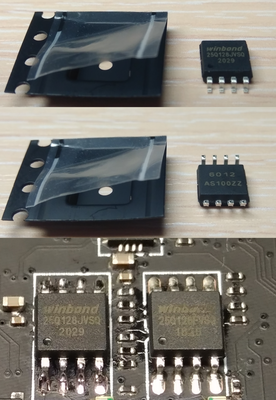

Вот поэтому решил заказать в Чип-Дип 1 шт. W25Q128JVSIQ. Заплатил 170 руб., но всё равно это дешевле десяти штук с али и быстрее по доставке. Без проблем пришёл оригинал:

На брендовой плате видно, что маркировка и корпус старой (заводской) микросхемы W25Q128FVSIQ идентичны. И ещё интересный момент. Может совпадение, но прошивал одной и той же прошивкой на программаторе RT809H 10 шт. поддельных W25Q128JVSIQ. Время этой операции занимало 60-64 с, а оригинальная микросхема прошилась за 56 с.

В описании написано про 2-канал.
Если правда, это самая бессмысленная и беспощадная брендовая плата, что я видел...

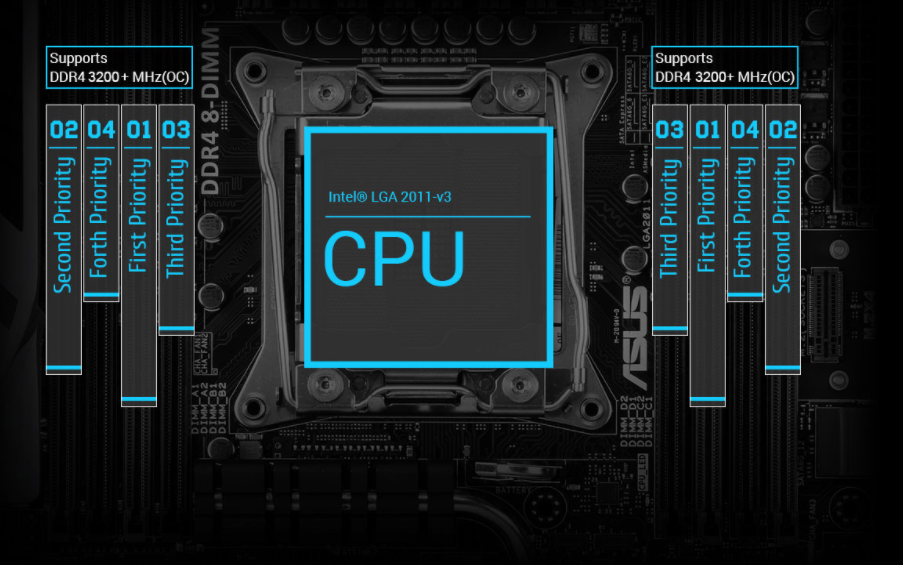

На оф. сайте написано Quad Channel Memory Architecture.

о чем и говорилось ранее в этой теме,а также в "Купи дешево" и на xeon-e5450.ru...
да много где....
2620v3,2640v3-оптимальный для игр,еще 1650v3 при цене 6000-6500 руб(уже нет)
и в первую очередь 2011-3- для дешевого домашнего компьютера...
для работы 2678v3 и выше,а там уже каждый сам выбирает -подойдет ли ему по качеству/производительности...

5820K на Авито 5к стоит.

Добавлено спустя 6 минут 56 секунд:

Да, оригинальная компоновка.

rusvalera65, Вам уже сказали, что нет там 1 В. Напряжение на выходе VRM 1,8-1,9 В.


Не всё так просто. Так как Вы говорите будет, только если дроссель имеет очень большую индуктивность (в этом случае ток и напряжение будут относительно постоянными, поэтому можно средний ток умножить на среднее напряжение и получить среднюю мощность). На практике индуктивность подбирают так, что Ваши законы сохранению энергии не совсем работают.

По Вашей же логике напряжение верхнего плеча 12-1=11 В.
Вся проблема в том, что греет транзистор не средний ток, а средняя мощность, которая не равна квадрату среднего тока умноженному на Rds_on. Во-первых, ток стока изменяется существенно из-за малой индуктивности (необходимо считать интеграл), во-вторых добавляются динамические потери на переключение. Если взять схему, в которой в верхнем плече один транзистор QM3092M6 (модель взял транзистора IRF3704 при T=25C), а в нижнем два таких же. Частоту следования импульсов взять 250 кГц (типовая скорее всего 300-400 кГц), индуктивность 330 нГн (как на большинстве китайских плат), то получим при нагрузке 120 Вт (1,8В) на 6 фаз, что средний ток через нижнее плечо 7,47 А, а через верхнее плечо 1,99 А. При этом рассеиваемые мощности на верхнем и нижнем плече соответственно равны 0,77 и 0,63 Вт. Как видим, на нижнем плече даже меньше мощности выделяется и это при том, что оно мощнее всего в 2 раза верхнего. Итого суммарная мощность на мосфетах VRM (0,77+0,63)*6=8,4 Вт
На частоте 400 кГц рассеиваемые мощности на верхнем и нижнем плече соответственно равны 2,05 и 1,39 Вт, суммарная мощность (2,05+1,39)*6=20,64 Вт.

Поэтому с этим сложно согласиться.

Время переключения указывается в даташитах. Зарядами тоже нужно правильно пользоваться.

В нижнем плече стоит нулевой резистор)

Да там по фото всё делается за 1 минуту)

Добавлено спустя 8 минут 59 секунд:

Hiper77, тут некоторые прикупили к китайской сборке на 2678v3 RTX2080 и RTX3070. Зря про райзены упомянули)

Хм. У нас гамаксы 200-й (100Вт) и 300-й (130Вт) дешевле стоят (12 и 14 евро против 15 и 20)... причём не надо ждать доставки, пришёл и взял. (а в Эстонию ещё и доставка 9 евро, т.е два 300-ых будут стоить как один снеговик)

Тоже боялся, что не потянет, в итоге взял 4х трубочный ID-Cooling 224xt basic с tdp 180W и больше 60С на 2678 не видел в стресс тесте. Корпус у меня 20 летней давности с 1 вентилятором 80мм на вдув и таким же на выдув, еще конечно БП со 120мм. Немного шумят конечно вертушки на 80, но перегревов нет.

Проверено на k9: Запаял перемычку на место не запаянного резистора и УРА Smart Fan заработал!
Всем спасибо!

и тут я согласен! Просто снеговики -распространились ...)

Дроссели какие-то слабоватые. У Вас есть их название, чтобы посмотреть на datasheet? Транзисторы уже начал подбирать. Попробую посмотреть через тепловизор как там что греется.

Водянка это хорошо, но имхо радикально. Тут многие достаточно эффективно колхозили на тепловой трубке и на вентиляторах большего размера.
Прошлым летом брал комплект X99-F8 и 2620, потом прикупил 2678 как достиг минимума цены. Во время монтажа сборки в корпус коротнул мать по глупости и она подохла с кодом FF, было жалко, но что делать, заказал вторую такую же. Вот так более пол года она пролежала трупиком, думал на запчасти. Но вот посмотрел видео по ремонту Гитарюгой матери на X99 и загорелся, жалко было плату и хотелось попробовать собственные силы. Проверил питание проца, памяти - все в норме, вентиляторы крутятся, прозвонил кондеры на мосте - закоротка. Решил заказать южный мост на Али (цена 2тр) и самостоятельно его переставить. Снял с нижним подогревом и феном, для монтажа заказал верхний ИК за 600р на Али. Если кому интересно, кину ссылки на мост и нагреватель.
Мост переставил, все заработало, анлок и андерволтинг сделал. Поэтому коль матери уже досталось, то хотелось попробовать на ней сделать прокачку по VRM, потому что если ставить камень в будущем с более высоким TDP, то случится проблема с охлаждением.

Вот это реально круто!!!Не просто баловаться с материнками, но еще и приобрести опыт -который кстати реально окупится (если предлагать услуги). Респект! У самого (взял когда то на али) паяльная станция с феном -вот только микроскопа нет (но он не дорогой).

Грамотно рассуждаете и пишите. Захотелось все посчитать аккуратно для себя и проверить, чтобы осознанно перейти к практике. Подскажи, пожалуйста, а как камень из 1.8В понижает до 1В и менее напряжение на ядро, кэш?
Кстати большое спасибо за ответ про гибернацию, но как получить гибридный режим так и не понял, указанные настройки в BIOS проверил, совпадают. Пока вывел отдельно кнопку гибернации в винде, но с гибридным режимом по кнопке "сон" было удобнее, хотя настройка его в винде стоит в активном состоянии.
Если уже занимались подбором комплектующих для модернизации VRM, то буду благодарен если поделитесь наработками. Я пока начал подбирать транзисторы, понял что текущие не так плохи, и конечно такая модернизация влетит в копейку. Но тут скорее вопрос не экономический, а познавательный лично для меня.

Добавлено спустя 4 минуты 50 секунд:

Микроскоп я думаю уже от жиру, мне он не понадобился. Надо просто догреть немного выше точки оплавления и главное равномерно. Феном это искусство, а вот верхний ИК делает это без труда. Греть надо конечно с защитой из фольги остальных компонентов, но тут много видео, посмотрите если будет интересно.
