Руководство по адаптации материнских плат 100 и 200 серии для поддержки процессоров Coffee Lake 8xxx/9xxx.


0. Прежде чем приступать к модификации
...запаситесь валерьянкой
  • Нужно осознать, что все действия вы производите на свой страх и риск, и нет никаких гарантий, что все заработает как надо или вообще хоть как-то заработает.
  • Все пункты из шапки важны и обязательны к прочтению.
  • Ознакомьтесь с устройством UEFI BIOS. Достаточно иметь общее представление о системе регионов.
  • Полистайте гайд по прошивке ASUS для 7х чипсетов: определенные моменты, конечно устарели, но некоторые вещи актуальны до сих пор. Обратите внимание на пункты 6, 7, 8.
Примерная форма обращения за помощью в тему
    В обращении должны быть расписаны все действия по пунктам.
  • Процессор и мат.плата для модификации
  • Процесс модификации
  • Пинмод/ Желательно приложить фото
  • Прошивка
Пример:
Цитата:
Имеется процессор i5 6400 и мат.плата ASUS Maximus VIII Hero, поставил i9 9900k ревизии R0.
Использовал мод.биос, сделанный в CoffeeTime 0.85a, добавлял микрокод D2 для 906ED в advanced mode.
Изолировал с помощью каптона, замыкал на процессоре перемычку для запуска https://i.imgur.com/MWLpLm0.jpg
Прошивал с помощью программатора CH341A, используя AsProgrammer 1.4.0, сверку прошло при прошивке.

После этого можете писать свой вопрос по поводу модификации. Чем больше подробностей будет описано, тем быстрее и оперативнее Вам смогут помочь.
Не забывайте прятать изображения под спойлер!
1. Вместо FAQ
Основные моменты
  • Запустить процессоры Coffee Lake можно на платах с любым чипсетом 100 или 200 серии.
  • Запустить можно как серийные Coffee Lake iCore и Xeon, так и их инженерные версии.
  • На модифицированных биосах по-прежнему будут работать серийные Skylake и Kaby Lake, если оставить их микрокоды (506E3 и 906E9 соответственно).
  • При модификации оригинальных биосов сохраняется полная работоспособность iGPU, PCIe x16 и NVME.
  • После модификации условия для возможностей разгона не изменяются: для разгона К-процессоров и памяти необходим Z-чипсет.
  • Coffee Lake без проблем работают с DDR3 и DDR3L памятью.
  • Основная проблема в биосах разных плат — это ограничение максимального количества поддерживаемых процессорных потоков. Но если, например, на плате можно запустить 9700К, то на ней также заработает и 9900К с выключенным HT.
  • Для плат на базе чипсетов Z370, B365 и H310C можно добавить поддержку процессоров Skylake и Kaby Lake. Для этого достаточно понизить версию МЕ и добавить необходимые микрокоды.
2. Дамп биоса и извлечение персональных данных
2.1 Снятие дампа Биоса
    Если у материнской платы присутствуют идентификационные данные (заводской серийный номер, UUID и т.д.), то дамп позволит перенести их в модбиос или восстановить в случае утери.

  • Программатор
    Безотказный вариант. Работа с программатором подробнее описана в пункте 5.6.

  • FlashProgrammingTool v11 (FPT) [ Скачать ]
    Без указания ключа конкретного региона, FPT пытается снять полный дамп биоса. Иногда это приводит к ошибке «Error 318» - значит для каких-то регионов нет доступа на чтение (чаще всего это ME). В таком случае можно отдельно сделать дампы регионов GbE (если у платы сетевой контроллер от Intel) и BIOS, которые открыты на чтение и запись на всех моделях плат.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_   // для перехода в рабочую директорию
    fptw64 -d full.backup     // полный дамп биоса
    fptw64 -gbe -d gbe.backup     // дамп только региона GbE
    fptw64 -bios -d bios.backup     // дамп только региона BIOS

  • AMIFirmwareUpdate 3.05.04 (AFU) [ Скачать ]
    Для снятия дампа подойдет и последняя версия программы, но именно 3.05.04 нам может пригодиться в дальнейшем при прошивке.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 backup.rom /O     // полный дамп биоса
    Ленивые могут воспользоваться AFUWINGUI — нажмите кнопку «Save» и выберите место для сохранения дампа.
    Замечен странный баг: через 5-10 минут после снятия дампа через AFU система может самопроизвольно перезагрузиться.
2.2. Персональные данные: MAC-адрес
  • Переносить MAC нужно только для плат с сетевым контроллером Intel. В этом случае в структуре биоса будет присутствовать GbE регион с местом для уникального MAC-адреса сетевого устройства.
  • Для плат с сетевой картой Realtek регион GbE отсутствует и ничего переносить не нужно.
  • Наклейку с MAC-адресом можно найти на самой материнской плате.
  • MAC всегда можно найти в полном дампе биоса или дампе региона GbE (Hex View), открыв их программой UEFITool.
      #77
  • MAC можно посмотреть в Windows, в свойствах сетевого адаптера:
      #77
2.3. Персональные данные: Baseboard Serial Number и UUID
  • На десктопных платах Baseboard S/N и UUID присутствуют только у плат ASUS, и они находятся в модуле FD44820B-F1AB-41C0-AE4E-0C55556EB9BD.
  • S/N и UUID можно посмотреть в программе AIDA64:
    #77
  • CMD-команда «wmic baseboard get serialnumber» покажет S/N материнской платы.
  • Восстановить S/N можно по наклейке на материнской плате:
    Первый символ серийного номера - это год изготовления (1-9=2001-2009г., A=2010г., B=2011г., C=2012г., D=2013г., E=2014г., F=2015г. G=2016г., H=2017г., J=2018г., K=2019г., L=2020г.), второй символ – месяц (1-9 - январь-сентябрь, А - октябрь, В - ноябрь, С - декабрь). Например, «HA», означает «1710xxxxxxxxxxx».
    Остальная часть S/N находится на наклейке на лицевой стороне материнки. Искомые символы — это первые 11 знаков в структуре xxxxxx-xxxxx-aaaaaa-aaa aaaa.
    #77
  • Утерянный UUID восстановить нельзя.
  • Последние 12 знаков UUID – это MAC-адрес.
  • Для плат ASUS существует программа FD44Editor, которая позволяет редактировать и переносить персональные данные.
  • На мобильных системах SN и UUID могут хранится в случайных местах, и для них лучше всего воспользоваться программой DMIEDIT (работает и для десктопных систем).
      - Скачайте программу Rufus и подготовьте с ее помощью загрузочную флешку FreeDOS.
      - Распакуйте в корень флешки архив с DMIEDIT_utility.
      - Загрузитесь с флешки в режиме Legacy и выполните команду:
      Код:
      Amidedos /dms DMI.txt
      - На флешке появится файл DMI.txt, в котором будут собраны все уникальные данные материнской платы.
      - Для восстановления данных из ранее созданного файла DMI.txt, нужно загрузиться с флешки в режиме Legacy и выполнить команду:
      Код:
      Amidedos DMI.txt
3. Подготовка процессора
3.1 Ревизии Coffee Lake
    Есть 4 ревизии процессоров Coffee Lake, каждая требует определенный микрокод. Обратите внимание, что некоторые модели существуют сразу в нескольких вариантах.
    Полный список можно посмотреть тут.
  • Ревизия B0 — микрокод 906EB, используется 4-х ядерный кристалл и «старая» подложка Kaby Lake. Не требует никаких доработок по контактам — воткнул и поехали.
    Процессоры: G4900, G4900T, G4920, G4930, G4930T, G4950, G5420 (SR3YH), G5500, G5500T, G5600, G5600T, G5600F, G5620, i3-8100, i3-8100T, i3-8300, i3-8300T, i3-8350K, i3-9100, i3-9100T, i3-9100F (SRF7W), i3-9300, i3-9300T, i3-9320, i3-9350K, i3-9350KF

  • Ревизия U0 — микрокод 906EA, используется 6-ти ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2.
    Процессоры: G5400, G5400T, G5420 (SR3XA), G5420T, i3-9100F (SRF6N), i5-8400, i5-8400T, i5-8500, i5-8500T, i5-8600, i5-8600T, i5-8600K, i5-9400 (SR3X5), i5-9400T, i5-9400F (SRF6M), i5-9500, i5-9500T, i5-9500F (SRF6Q), i5-9600, i5-9600T, i7-8700, i7-8700T, i7-8700K, i7-8086K

  • Ревизия P0 — микрокод 906EC, используется 8-ми ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2. Скорее всего, больше не производится.
    Процессоры: i5-9400 (SRELV), 9400F (SRFAH), i5-9600K (SRELU), i5-9600KF (SRFAD), i7-9700K (SRELT), i7-9700KF (SRFAC), i9-9900K (SRELS), i9-9900KF (SRFAA)

  • Ревизия R0* — микрокод 906ED, используется 8-ми ядерный кристалл, визуально подложка не отличается от P0, но ревизию можно опознать по S-spec маркировке «SRGxx» на крышке, требуется пинмод в соответствии с пунктом 3.2. Пришла на замену P0.
    Процессоры: i5-9400 (SRG0Y), i5-9400F (SRG0Z), i5-9500F (SRG10), i5-9600K (SRG11), i5-9600KF (SRG12), i7-9700, i7-9700F, i7-9700K (SRG15), i7-9700KF (SRG16), i7-9700T, i9-9900 (SRG18), i9-9900K (SRG19), i9-9900KF (SRG1A), i9-9900T, i9-9900KS (SRG1Q)

    * отмечена ревизия процессоров, требующие ручного добавления их соответствующего микрокода через режим Advanced mode. Об этом читайте в пункте 4.3 "Гайд по использованию CoffeeTime 0.85a".

    #77
3.2 Пинмод для U0/P0/R0
    #77

    Рекомендации:
  • Для процессоров ревизии B0 пинмод не требуется.
  • Фактически, закорачивать контакты (#SKTOCC и GND) нужно в сокете, чтобы материнская плата получила сигнал о наличии процессора и включилась.
  • Простейший способ сделать перемычку - наклеить маленькую полоску пищевой фольги на двусторонний скотч. Подойдут и металлизированный скотч, токопроводящий клей, маркер, лак. В качестве временного решения сгодится мягкий карандаш (возможно, придется подбирать подходящий); начертите им дорожку между нужными контактами.
  • Крайне важно следить, чтобы перемычка не съехала при закрытии рамки сокета и не задела лишние контакты!
  • Для изоляции лучше применять каптоновый скотч или акриловый лак. Изолента не хуже по характеристикам, но менее удобна в использовании.
  • Ни в коем случае не используйте для изоляции лак для ногтей!
  • Желтым цветом обозначены контакты, которые также имеют различное назначение в сокетах 1151v1 и 1151v2, но пока не найдено плат, для которых нужна их обязательная изоляция.
  • Перед установкой процессора обязательно протрите все неизолированные контакты спиртом.

    • Последствия кривого пинмода:
  • Если плате нужна закорачивающая перемычка (см. картинку), то без нее она просто не включится.
  • Если перемычка зацепит соседние контакты, это помешает запуску системы. В редких случаях возможны повреждения iGPU или DDR.
  • Все платы, кроме Gigabyte: если не изолировать указанные на картинке контакты (или изоляция с них сползет), то соответствующие пины в сокете просто сгорят, как предохранитель. Работоспособность системы не пострадает.
  • Gigabyte: если не изолировать бОльшую зону контактов, отмеченных красным, то у платы сгорит одна из фаз питания процессора, а контакты останутся целы. Если изоляция есть, но частично сползет, то соответствующие пины в сокете сгорят, как предохранитель. Работоспособность системы в обоих случаях не пострадает.

    • Дополнительно:
  • Выполненная в соответствии с картинкой изоляция контактов гарантирует, что ничего не сгорит и железо не потеряет товарный вид. Однако, иногда изоляции может потребоваться меньше или не потребоваться вовсе. Чтобы это определить, проверьте отсутствие КЗ на землю для каждого отмеченного для вашей платы контакта в сокете. Пины, «звонящиеся» на землю, изолировать нужно.
  • Замыкание контактов на процессоре можно заменить перемычкой на материнской плате, однако для каждой модели придется искать расположение нужных контактов индивидуально. Пример замыкания на мат.плате находится в пункте 8.1 "Статьи пользователей, решения проблем, подборка информации по платам"
  • Все указанные для изоляции контакты можно удалить из сокета физически — при этом сохранится работоспособность всех поколений процессоров.
  • Сравнение распиновки сокетов 1151v1 и 1151v2.
4. Модификация биоса
4.1 Выбор версии биоса
    Скачайте биос с официального сайта производитея (дамп, снятый с материнки, не подойдет). Выберите подходящую версию, руководствуясь таблицей совместимости.
    Биос должен поддерживать Kaby Lake!

    Таблица совместимости:
    #77
    YES — Работает, проверено.
    99% — Должно работать, не проверено.
    NO — Не работает.
    NOT ALL — Работает не для всех плат, зависимость выявлена.
    50/50 — Работает не для всех плат, зависимость не выявлена.

    * — Для многих «топовых» плат 100 серии (например Maximus VIII серия, Z170-Deluxe, Z170-A) отключение МЕ на 2xxx биосах (для запуска Xeon) приводит к неработоспособности системы.
    Решение: Не найдено.
    ** — На некоторых платах 100 серии (например M8F, M8HA, Z170-A, Z170-AR, H170-ProGaming, Z170-ProGaming) на 3ххх биосах при установке 12-ти поточных зионов встречается one_boot_bug — однократный удачный запуск и неработоспособность в дальнейшем.
    Решение: Использовать 2ххх версию биоса.
    *** — Некоторые 200 платы (например ROG серия Z270, Z270-A) могут работать с 12-ти поточными процессорами на 0ххх версиях биоса. На части плат (например Z270-P, Z270-Dragon) запуску 12-ти поточников помогает удаление модуля «12T_blocker» (терминология CoffeeTime, GUID=64BEA199-7C6C-4F51-B0DA-F42C897DA5CC), если он есть в биосе. Зависимость результатов пока не определена, нужно тестировать для каждой конкретной платы.
    Решение: Использовать порт-биос от совместимой Z370 платы.
    **** — Для большинства плат 200 серии можно портировать биос от совместимой Z370 материнки, если такая существует. Удачный исход позволит запускать на ней все Coffee Lake процессоры. Метод применим и для не-Z материнок.
4.2 Софт для автомодификации
    Существует два автоматизированных инструмента для внедрения в биос поддержки Coffee Lake:

  • CoffeeTime 0.85a [ Я.Диск ]
    Автор: svarmod
    Для корректной работы процессоров разархивировать содержимое CoffeTime.085-add_MC by Michael_Code в папку с CoffeeTime 0.85a с заменой файлов. Данный архив содержит актуальные рабочие микрокоды D2.

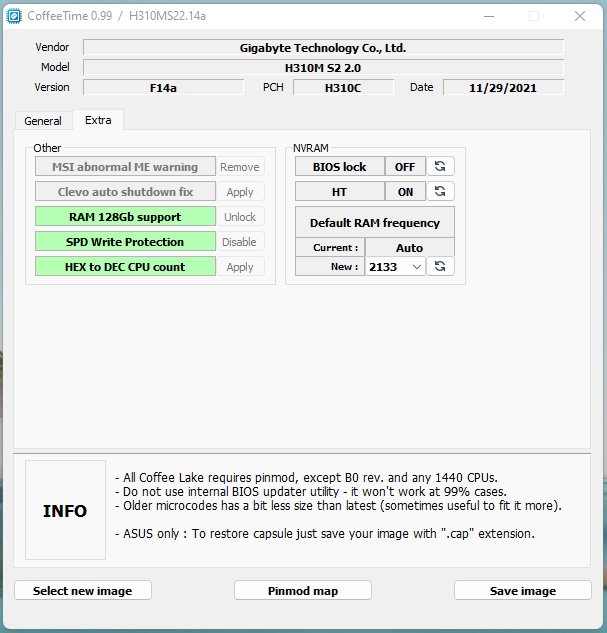

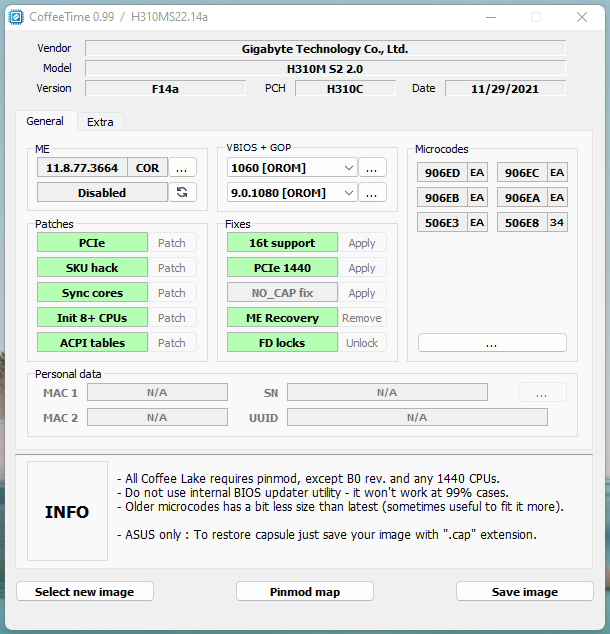

  • CoffeeTime 0.92 [ Я.Диск ] [ Mega ]
    Автор: svarmod
    Эта версия не содержит автомодификации, все изменения в биосе проводятся "вручную"; предоставляется без каких-либо подсказок, с GUI, новыми фишками и прочими удобствами.
    Больше информации о новой версии на [ Страница 407 ]
  • AllInOne_Tool [ Mega ]
    Автор: Revlaay, тема на форуме win-raid.

    Мы воспользуемся CoffeeTime 0.85а, хотя все варианты вполне рабочие.
4.3 Гайд по использованию CoffeeTime 0.85a
    В программе важно каждое информационное сообщение! Если у вас проблемы с английским, пользуйтесь онлайн-переводчиками.
    Перед тем как:
    • Отключите антивирус
    • Для правильной работы в путях к программе и рабочим файлам не должны содержаться пробелы, символ обратной скобки «)» и русские буквы
    • Если вы запускаете CoffeeTime первый раз и ранее не пользовались FlashImageTool, то примите лицензионное соглашение, окно с которым появится при сканировании прошивки
    • Распакуйте скаченный архив

    Запустите CoffeeTime.exe.
    На главной странице указаны особенности использования программы, контакты для обратной связи и предложение прочитать readme.txt для более полного знакомства с функционалом и содержанием версии.
    Для продолжения работы введите «1» и нажмите Enter.
    Откроется окно проводника; выберите скачанный с официального сайта биос и нажмите «Открыть».
    Также можно просто перетащить заводской файл прошивки на CoffeeTime.exe, используя Drag'n'Drop.
    #77

    Далее появится главное меню программы.
    При выборе «i», будет выведена подробная справка по ревизиям процессоров.
    Для возврата в главное меню выберите «b»
    #77

    1. Рассмотрим возможности автоматического режима
    Важные примечания:
    • По умолчанию в этом режиме микрокод для ревизии R0 не добавляется
    • Если пункт с наименованием необходимого процессора отсутствует, то можно выбрать аналогичный по ревизии и количеству ядер/потоков вариант
    Для продолжения введите цифру, соответствующую целевому процессору, и нажмите Enter.
    #77

    Зеленым отмечены компоненты, не требующие модификации, красным — те, которые необходимо модифицировать.
    Желтым отмечены пункты, не влияюшие на работоспособность мода.
    Рекомендуется снять защиту, введя «2».
    Основная часть модификации применяется после ввода «1».
    #77

    В следующем окне выберите процессоры, с которыми нужно сохранить совместимость:
    Возможно добавление всех микрокодов для мат.плат ASUS, введя «i».
    Функция экспериментальная, но для 99% плат ASUS все работает как надо.
    Выберите из доступных вариантов нужный и нажмите Enter.
    #77

    Начнется процесс автоматической модификации:
    #77

    Иногда при подготовке биоса для 12/16-ти поточных процессоров часть ACPI-таблиц не модифицируется (характерно для 2xxx прошивок от ASUS):
    Если проблема НЕ в таблице A M I, то это не очень критично — выбирайте «1» и продолжайте.
    #77

    Процесс окончен. Удостоверьтесь, что красных строчек не осталось!
    #77

    Теперь можно воспользоваться функциями переноса MAC-адреса (любые платы с сетевым контроллером Intel) и личных данных (только платы ASUS). Этот шаг не обязателен и не влияет на работоспособность кофемода.
    Введите «3», если этот вариант присутствует:
    Доступные варианты:
    «1» - Перенос MAC-адреса с компьютера, на котором запущена CoffeeTime.
    «2» - Ручной ввод MAC-адреса.
    «3» - Перенос всех данных из дампа, созданного заранее (только для плат ASUS).
    Применив необходимые функции возвращайтесь в главное меню, введя «b»...
    #77

    … и «e» для завершения процесса модификации.
    #77

    Для плат ASUS далее появится окно с возможностью восстановить капсулу (.CAP) для прошивки через USB Flashback. Если ваша модель наделена такой функцией и вы собираетесь ей воспользоваться — соглашайтесь. В остальных случаях смело выбирайте «n».
    #77

    На последнем экране указаны имя выходного файла, краткие рекомендации по методу прошивки, предупреждения.
    Если необходим пинмод контактов, то выберите «v» для просмотра схемы.
    Для генерации расширенной информации и сохранения ее в текстовый файл введите «s», для выхода - «e».
    #77

    2. Рассмотрим возможности Advanced mode
    Важные примечания
    • Этот режим нужен для ручного внесения исправлений обычно в уже сделанный в автоматическом режиме мод.биос.
    • Нужно понимать, какие изменения будут проводиться Вами, и с чем они связаны.
    Для входа в Advanced mode, введите «0» и нажмите Eneter
    #77

    Откроется следующий экран и Вы сможете добавлять патчи, модули и т.п., выбирая необходимые буквы или цифры.
    #77

    К примеру, на руках оказался процессор i5 9600K c кодом на крышке (SRG11), относящейся к ревизии R0-микрокод 906ED. CoffeeTime по умолчанию в автоматическом режиме добавит микрокрод 906EC, если выберете пункт 2. i7 9xxx / i5 9600K.
    #77

    В этом случае нужно добавить необходимый микрокод через Advanced mode.
    Вводим «0», потом удаляем все микрокоды, введя «0», далее добавить те, которые Вам нужны, исходя из ревизии (пункт 3.1 Ревизии Coffee Lake). Количество места под микрокоды ограничено, поэтому обычно можно добавить не больше трёх, зависит от биоса мат.платы. Завершаем модификацию, если больше не требуется никаких изменений, после ввода «e».
    #77
    Модифицированный биос можно считать готовым!
5. Прошивка
5.1 Общая информация
  • Не используйте для прошивки встроенные в биос утилиты!
  • Gigabyte, MSI и Maxsun не имеют блокировок регионов и их можно прошить абсолютно любым способом.
  • ASUS, ASRock, Biostar и прочие выставляют запрет на перезапись FD и ME, поэтому для них проще всего использовать программатор. Чтобы прошиться через FPT или AFU, блокировки регионов можно снять вручную, переведя плату в сервисный режим.
  • На платах ASUS, помимо блокировок по регионам, присутствует BIOS-lock (FPT: Error 368), препятствующий прошивке модифицированных регионов BIOS софтварными методами. AFU умеет самостоятельно деактивировать эту защиту. О способе обхода проблемы для FPT можно почитать тут - Grub Fix Intel FPT Error 368 – BIOS Lock ASUS/Other Mod Bios Flash.
  • Функция ASUS Flashback может облегчить процесс прошивки, но не всегда обеспечивает необходимый результат.
5.2 Ревизия B0
  • При установке Coffee Lake B0 иногда можно обойтись без программатора и возни с разблокировкой регионов на любой материнской плате.
  • Процессорам B0 для запуска требуются только определенная версия МЕ и модифицированный регион BIOS (для U0/P0/R0 еще нужны изменения и в FD).
    Таким образом, если на вашей плате уже присутствует нужная версия МЕ, то останется лишь прошить всегда открытый для записи BIOS-регион через FPT, AFU или ASUS USB Flashback.
  • Для работы с Coffee Lake подходят МЕ версии в диапазоне: 11.0.х.Nxхх — 11.7.х.Nxxx, где «N» не равно «3».
  • Актуальную версию МЕ в системе можно посмотреть в AIDA64 или в программе Intel ME Detection Tool:
    #77#77
5.3 Ручная разблокировка регионов, переключение платы в сервисный режим (HDA_SDO)
  • Временное (до перезагрузки) отключение блокировки всех регионов реализуется путем замыкания контактов на аудиочипе Realtek.
  • Для перевода платы в сервисный режим нужно подать 3.3В (логическую единицу) на вывод HDA_SDO с момента нажатия на кнопку включения до начала отображения POST на экране.
  • У Realtek +3.3В — это DVDD (1 нога чипа), HDA_SDO – SDATA-OUT (5 нога чипа).
  • Полностью обесточьте ПК, замкните ножки пинцетом или согнутой скрепкой, после чего включите систему, дождитесь начала процедуры POST и снимите замыкание. В случае успеха, до перезагрузки будут возможны любые операции чтения и записи для всех регионов UEFI BIOS.
    #77
  • Информация по HDA_SDO в других источниках:
    Unlock Intel Flash Descriptor Read/Write Access Permissions for SPI Servicing (пункт E1)
    FAQ по прошивке BIOS'а для плат ASUS на чипсетах Intel 6 и 7 серии (пункт 8)
5.4 FlashProgrammingTool (FPT)
    FlashProgrammingTool v11 [Скачать]
    Скопируйте модбиос в директорию с FPT и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_     // для перехода в рабочую директорию
    fptw64 -rewrite -f _имя_файла_модбиоса_     // для полной перепрошивки
    fptw64 -rewrite -bios -f _имя_файла_модбиоса_     // прошивка только BIOS региона для варианта из пункта 5.2
    При удачном выполнении процедуры высветится зеленая надпись «Flash operation successful».
    Далее обязательно выполните команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    При перезагрузке без этой команды велик шанс получить «кирпич»!
    Если МЕ был отключен (например для запуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.5 AMIFirmwareUpdate (AFU)
    AMIFirmwareUpdate 3.05.04 [Скачать]
    Использовать нужно именно версию 3.05.04, т. к. в ней еще не вырезан ключ /GAN, позволяющий прошить все доступные для перезаписи регионы.
    Скопируйте модбиос в директорию с AFU и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 _имя_файла_модбиоса_ /GAN     // для прошивки всех доступных регионов
    Чтобы исключить вероятность кривого обновления МЕ, рекомендуется завершать прошивку, используя программу FPT из пункта 5.4 и команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    Если МЕ был отключен (например для хапуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.6 Программатор SPI
  • Рекомендуемые модели:
    - CH341A «GOLD» (плата черного цвета)
    - EZP2010
    - SkyPro, MiniPro
    - Любые другие программаторы, поддерживающие работу с SPI Flash, в том числе собранные самостоятельно на базе Arduino.
  • Для микросхем, распаянных на материнской плате, потребуется прищепка (SOIP8 clip) или поконтактное подключение к разъему JSPI (при наличии).
  • При подключении прищепки обязательно убедитесь, что первый контакт на чипе (отмечен точкой-углублением) совпадает с отметкой на программаторе! Жила шлейфа прищепки, предназначенная для контакта №1, отмечена красным цветом для упрощения индетификации.
  • Для подключения через разъем JSPI придется ознакомиться с назначением выводов программатора и приведенной ниже распиновкой JSPI для плат разных производителей. В крайнем случае «прозвоните» мультиметром контакты JSPI и «ножки» микросхемы BIOS.
  • Разъем JSPI неудобен в использовании без колодки – контакты расположены слишком близко. Однако, в отличие от прищепки, шанс некорректной прошивки из-за загрязнений или плохого прижима стремится к нулю.
  • Некоторые платы с распаянным чипом биоса (например ASRock 200-серии) плохо поддаются прошивке через прищепку или JSPI из-за недостаточного питания. В этом случае может помочь возврат на место батарейки или подача дежурного питания с колодки 24-pin.
  • Для использования программатора нужно установить соответствующие драйвера. Иногда для этого потребуется отключить проверку цифровых подписей драйверов в Windows.
  • Неприятная особенность программаторов серии EZP – необходимость использования только идущего в комплекте ПО.
  • Для CH341A рекомендуется использовать программы:
    - CH341A Programmer v1.18 [Скачать]
    - AsProgrammer [Скачать]
    - Colibri [Скачать]
    • #77#77#77
    Перед использованием программы для прошивки требуется ручная установка драйвера, в установщике драйвера должна быть надпись WDM.
    #77
    В AsProgrammer 1.4.0 и CH341A v1.18 драйвер находится в папке "CH341Parallel_driver_support WIN7", в Colibri он один единственный и рабочий
    После установки драйвера программатор должен определяться в диспетчере устройств вот так
    #77
    Пример использования AsProgrammer 1.4.0:
    Сообщений об ошибках на этапе считывания, стирания, проверки, записи, сравнения содержимого быть не должно!

    (Изображение кликабельно)
    #77
5.7 ASUS USB Flashback (FB)
  • FB сохраняет актуальный MAC-адрес и идентификационные данные платы, поэтому переносить их нет необходимости.
  • Способ удобен, но крайне капризен к флешкам и не всегда даст нужный результат. При прошивке через ASUS USB Flashback плата может стартовать с CoffeeLake c пост-кодом 00, в этом случае требуется прошивка с помощью программатора. Например на плате M8H (плата из магазина, заводской биос 2202, оригинальные блокировки в FD установлены) обновление проходит отлично и перезаписываются все регионы. В остальных случаях отзывы неоднозначны.
  • В общем случае FB придерживается установленных в регионе FD правил на чтение/запись.
  • Метод хорошо подходит для варианта, описанного в пункте 5.2.
  • Для применения FB, флешку нужно отформатировать специальным образом:
    - Скачайте и запустите WinSetupFromUsb, вставьте в ПК флешку.
    - Установите в окне программы галочку «Fbinst Tool» и, выбрав формат FAT32, запустите форматирование кнопкой «GO».
    - Затем внимательно изучите раздел «USB BIOS Flashback» в инструкции к материнской плате.
    - Переименуйте согласно ему сохраненный в CoffeeTime файл с расширением .CAP (не забудьте подтвердить восстановление капсулы на последнем этапе модификации!).
    - Скопируйте переименованный файл в корень флешки.
    - Подключите к материнской плате 24-контактный разъем питания, вставьте флешку в разъем Flashback и нажмите находящуюся рядом кнопку прошивки.
    - Ожидайте окончания процесса прошивки: светодиод перестанет мигать. Если индикатор в какой-то момент стал гореть постоянно, то запись не удалась - попробуйте другую флешку.
    #77
6. Первый запуск
Он долгий самый
  • Перед первым стартом с Coffee Lake рекомендуется ненадолго полностью обесточить плату и сбросить CMOS.
  • Проверьте правильность подключения всех кабелей и устройств.
  • Если компьютер запустился, то просто ожидайте: загрузка до появления картинки может быть достаточно долгой. Также система может несколько раз самостоятельно перезагрузиться.
  • На платах ASUS, первый раз зайдя в BIOS Setup, установите значение «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • Обязательно проверьте показатели всех напряжений и протестируйте стабильность системы и температуры в стресс-тестах, играх и бенчмарках.
  • Если ПК не запускается, проверьте правильность действий на каждом этапе, уделите особое внимание модификации подложки. Малейшая оплошность может привести к отрицательному результату!
7. Особенности модификации, возможные проблемы и их решение
Не баг, а фича
  • Ранние инженерные версии Coffee Lake степпинга P0 (QQC0, QQBZ, QQBY, QQM5, QQM6) могут иметь дефектный контроллер PCIe (отвалы видеокарты, полная неработоспособность PCIe и т.д.). Предположительно, ошибка PCIe исправлена в более поздних экземплярах P0 ES (QQZ6, QQZ5, QRA2), но точных данных на этот счет нет. Если вы покупаете такой процессор, то обязательно проверяйте его полную работоспособность перед закрытием заказа. Если баг с PCIe не проявился сразу, то, скорее всего, процессор его лишен.
  • Процессорам ревизий P0 и R0 для работы встроенного видеоядра требуется VBIOS 1059 или старше.
  • С ME 11.0 объем используемой оперативной памяти может быть ограничен 16Gb.
  • Для Coffee Lake non-K ES есть ограничения по разгону памяти в зависимости от ревизии: U0 - до 2666Mhz, P0 - до 3333Mhz.
  • Если в биосе не доступна загрузка с NVMe-накопителя, то следует сменить на нем разметку с MBR на GPT. Накопитель по прежнему не будет отображаться в биосе, но его станет возможно выбрать в качестве загрузочного.
  • На некоторых материнских платах (например, ASRock 100, MSI 200) отключение HPET приводит к неработоспособности системы. Для восстановления достаточно сделать CLEAR CMOS.
  • [ASUS] Завышенное напряжение VCore (до 1.5V) в режиме «Auto» - это фирменный баг плат ASUS. Проблему решает установка значения «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • [ASUS] Убрать троттлинг на 2xxx биосах поможет значение «2.1» для настроек «IA AC Load Line» и «IA DC Load Line»
  • [ASUS] Иногда для процессоров P0 плата по-умолчанию устанавливает «AVX Ratio Offset» = 1. Микрокод 906EC_rev_96 решает эту проблему.
  • [ASUS] Некоторые платы 200 серии могут запускать 12-ти поточные процессоры на 1xxx версиях биоса используя микрокод 906EA_rev_6A.
  • [ASUS] Если плата не желает заводиться с XMP профилем или с заведомо рабочим разгоном памяти, то попробуйте настроить параметры «Boot Voltage VCCIO» и «Boot Voltage System Agent», для обоих выставив «1.1» или «1.2».
  • [ASUS] На связке 8700K + Z170-ProGaming + Radeon RX470 был замечен баг: дискретная видеокарта от AMD не инициализировалась как первичный видеоадаптер. Проблему решил однократный запуск системы с картой от NVIDIA (плата определила видеоадаптер в PCIe слоте и выставила необходимые для этого настройки), после чего карта от AMD заработала в штатном режиме.
  • [MSI] Если МЕ отключен, то при старте система на несколько секунд покажет соответствующее предупреждение, далее загрузка продолжится в обычном режиме.
  • [ASRock] Некоторые платы на H110 не работают с VBIOS 1059 (1062 не проверен), но без проблем функционируют с более старой версией 1054.
8. Дополнительная информация
8.1 Статьи пользователей, решения проблем, подборка информации по платам
Полезные посты в теме:

Статьи пользователей:
8.2 Разные полезности
Галерея со скриншотами кофемодных систем

[DE] Сравнительная таблица VRM большинства материнских плат Z170/Z270/Z370/Z390
[EN] Первые попытки запустить Coffee Lake на старых платах
[EN] Возможно, первый гайд по кофемоду
[EN] Решение вопроса с нерабочим PCIe x16 при использовании кофемода
[EN] Архивы с микрокодами для платформ Intel
[EN] Решение проблемы с HT при использовании кофемода
[EN] Обсуждение работы Coffee Lake на ASRock Z170/Z170M OCF
[EN] Руководство по использованию программатора CH341A
[RU] Ручной перенос настроек VBIOS
[RU] Тема с кучей полезной инфы по разным модификациям UEFI BIOS

Большое спасибо камраду АвтоСпец за помощь в подготовке материала.


Последний раз редактировалось MexicanHead 27.11.2022 16:45, всего редактировалось 32 раз(а).

Реклама

Партнер
  dezmand07

Member
Статус: Не в сети
Регистрация: 07.02.2024
Фото: 0
Вышел UEFI драйвер для включения Resizable BAR на видеокартах GTX 16хх и RTX 20хх.
https://github.com/terminatorul/NvStrapsReBar

_________________
Intel i5-14600KF | CVN B660M GAMING FROZEN V20 | GUNNIR Intel ARC B580 PHOTON 12G | Kingston FURY Beast DDR4 2x16Gb 4266MHz | NVMe M.2 PCIe 3.0 x4 | DeepCool LE520

  Boxter017

Junior
Статус: Не в сети
Регистрация: 20.01.2015
Ребят, всё ли правильно сделал для 1220v5?


Вложения:
Готово1.png [ 45.16 КБ | Просмотров: 1753 ]
Готово.png [ 55.88 КБ | Просмотров: 1753 ]


Последний раз редактировалось Boxter017 13.03.2024 19:33, всего редактировалось 6 раз(а).
  zavarka

Member
Статус: Не в сети
Регистрация: 31.05.2007
Откуда: Москва, САО
Камрады, приветствую! Хочу попробовать прошить Gigabyte GA-H170N-WIFI под i5-9400T. Вроде нет никаких потенциальных проблем. Стоит пробовать? Немного переживаю, так как найти вторую такую плату (или аналогичную) будет несколько затруднительно (6 sata портов в mini itx формфакторе).

_________________
Куплю Scythe Ninja Mini Rev.B.

  Elevatorshik

Junior
Статус: Не в сети
Регистрация: 19.09.2015
Naron23vrn писал(а):
Подскажи, с сайта asus модифицировать биус можно любой или конкретная версия должна быть?
Ps . материнка начала себя странно вести после мод биуса и установки процессора. Старый процессор перестал работать записал назад дамп на биус система не стартует. В чем может быть проблема


На 100ю серию - 3805
  p5ych0

Member
Статус: Не в сети
Регистрация: 17.02.2017
Фото: 1
Boxter017 выглядит нормально, можно еще video bios+gop обновить.
  dezmand07

Member
Статус: Не в сети
Регистрация: 07.02.2024
Фото: 0
Всем привет!
Два вопроса по инструкции ReBAR:
1. Нужно ли патчить не Asus мат.платы? В частности AsRock Z270 Gaming K6 (там написано что для ASRock Z170 Pro4 патчить не требуется).
2. Касаемо самого процесса прошивки: через FlashProgrammingTool (FPT) в Windows можно снять дамп без ME региона (с ключом -bios).
Его размер получается 14МБ (полная прошивка весит 16МБ). При этом в этот дамп можно добавить DXE-драйвер ReBarDxe.ffs
В интернете пишут, что если FPT при снятии дампа без ME региона (с ключом -bios) не выдал ошибку 26, то и процесс записи этого дампа (но уже с включенным ReBAR) также должен пройти удачно.
Дамп без ME региона у меня снялся без каких-либо ошибок с первого раза. Я его модифицировал через UEFITool (добавил ReBarDxe.ffs), патч не делал.
Можно ли его теперь записать через FPT всё с тем же ключом -bios? Кирпича не будет?
Про fptw64 -greset видел, знаю, и конечно же выполню эту команду после процесса записи.

PS: если важно, то через AFUWINx64 сделал проверку подготовленного образа
Код:
/D - Verification test of given ROM File without flashing BIOS

все проверяемые параметры выдали Ок

_________________
Intel i5-14600KF | CVN B660M GAMING FROZEN V20 | GUNNIR Intel ARC B580 PHOTON 12G | Kingston FURY Beast DDR4 2x16Gb 4266MHz | NVMe M.2 PCIe 3.0 x4 | DeepCool LE520

  dezmand07

Member
Статус: Не в сети
Регистрация: 07.02.2024
Фото: 0
zavarka писал(а):
Камрады, приветствую! Хочу попробовать прошить Gigabyte GA-H170N-WIFI под i5-9400T. Вроде нет никаких потенциальных проблем. Стоит пробовать? Немного переживаю, так как найти вторую такую плату (или аналогичную) будет несколько затруднительно (6 sata портов в mini itx формфакторе).

Попробуй снять дамп программно, через FlashProgrammingTool (FPT) или AMIFirmwareUpdate (AFU)
С гигабайтами проблем не должно быть судя по
Цитата:
Gigabyte, MSI и Maxsun не имеют блокировок регионов и их можно прошить абсолютно любым способом.

Если снимется полностью (с ME регионом), то и с прошивкой этими же программами проблем быть не должно.

_________________
Intel i5-14600KF | CVN B660M GAMING FROZEN V20 | GUNNIR Intel ARC B580 PHOTON 12G | Kingston FURY Beast DDR4 2x16Gb 4266MHz | NVMe M.2 PCIe 3.0 x4 | DeepCool LE520

  dezmand07

Member
Статус: Не в сети
Регистрация: 07.02.2024
Фото: 0
Прошил образ биоса (через FPT) с интегрированным DXE-драйвером. Снятием дампа через FPT проверил в UEFITool что драйвер есть.
Но проблема вот в чём - когда активирую ReBarState.exe (ставлю 32, видеокарта RTX 3060 12Gb), то вырубается video bios.
Загрузка проходит, есть звуки и всё остальное, но нет изображения с видеокарты, при этом с интегрированной GPU изображение есть.
Отключаю ReBAR через ReBarState.exe (ставлю 0) - всё изображение есть, и компьютер работает с дискретной GPU.

GPU-Z
#77


Поставился только этот патч:
Код:
# PciBus | Remove <64GB BAR size limit (Skylake/Kaby Lake/Coffee Lake)
3C1DE39F-D207-408A-AACC-731CFB7F1DD7 10 P:B800000000100000004C3B:B8FFFFFFFFFFFFFF004C3B


Ещё раз прошил биос, но уже с патчем - результата ноль. Как не было изображения с включенным ReBAR, так и нет.
Ситуация примерно такая же как у ket[CHUP] Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #18152903
Ставлю 32 - компьютер грузится моментально, есть звук входа в ОС, но нет изображения.
Ставлю 10 (2^10) = 1024МБ - черный экран, загрузки компьютера нет (ждал 5 минут).
Переключаю кабель в интегрированное GPU, захожу в биос и вижу там что с какого-то фига CSM включена (включилась она именно тогда, когда поставил 10).

_________________
Intel i5-14600KF | CVN B660M GAMING FROZEN V20 | GUNNIR Intel ARC B580 PHOTON 12G | Kingston FURY Beast DDR4 2x16Gb 4266MHz | NVMe M.2 PCIe 3.0 x4 | DeepCool LE520

Последний раз редактировалось dezmand07 15.03.2024 8:16, всего редактировалось 3 раз(а).

  silver63rus

Member
Статус: Не в сети
Регистрация: 06.09.2010
Откуда: Самара
zavarka писал(а):
Вроде нет никаких потенциальных проблем. Стоит пробовать?

Почему нет? Проблема может возникнуть только с пинмодом процессора, учитывая, что Вы имеете релизный процессор U0.
Gigabyte Z170n-WiFi совместно с мутантом QNVH у меня уже 2-ой год стоит в роли гипервизора/сервера домашнего.
Прошивал через Intel FPT (предварительно на G3930) и вторую микросхему при помощи "неудачных стартов". 3 раза и загрузка переключается на другую микросхему.
Так как плата mini-ITX и не имеет JSPI разъёма, да и прищепкой не подлезть.
Сейчас же есть способ проще при помощи модифицированного EFIFlash: https://winraid.level1techs.com/t/tool- ... ards/34071
  dezmand07

Member
Статус: Не в сети
Регистрация: 07.02.2024
Фото: 0
Так, уже кое-что интересненькое
Скриншот
#77

С какого-то перепуга система решила завестись на стоковом количестве памяти 2^8 = 256МБ (BAR1 в стоке равен 256МБ).
Но при этом GPU-Z говорит что ReBAR не включен.

Затем поставил 2^9 = 512МБ и система завелась!
Но опять же GPU-Z говорит что ReBAR не включен, но при этом BAR1 уже равен 512МБ
GPU-Z
#77


10 и больше взять не удалось - чёрный экран, загрузки ОС нет.

Относительно производительности: тестировал уже в час ночи (пока всё настроишь, сбросишь, переключишь и т.д.), и многочасовую сессию провести не смог.
Но минут 40 отыграл в AC Valhalla (в ней больше всего была просадка по fps с течением времени). На первый взгляд стало лучше, дропы ушли, геймплей стал плавным.
По тестирую ещё, но хотелось бы побольше 512МБ бара.

_________________
Intel i5-14600KF | CVN B660M GAMING FROZEN V20 | GUNNIR Intel ARC B580 PHOTON 12G | Kingston FURY Beast DDR4 2x16Gb 4266MHz | NVMe M.2 PCIe 3.0 x4 | DeepCool LE520

  dezmand07

Member
Статус: Не в сети
Регистрация: 07.02.2024
Фото: 0
Кстати, может кто-нибудь объяснить: почему в мане от xCuri0 интеграция Dxe-драйвера осуществляется совершенно в другую область прошивки?
В частности куда-то в 3C1DE39F-D207-408A-AACC-731CFB7F1DD7 https://github.com/xCuri0/ReBarUEFI/wik ... FFS-module
То есть поиск осуществляется по PciBus, а не по PciHostBridge (8D6756B9-E55E-4D6A-A3A5-5E4D72DDF772)
Это имеет какое-то значение?

_________________
Intel i5-14600KF | CVN B660M GAMING FROZEN V20 | GUNNIR Intel ARC B580 PHOTON 12G | Kingston FURY Beast DDR4 2x16Gb 4266MHz | NVMe M.2 PCIe 3.0 x4 | DeepCool LE520

  Elevatorshik

Junior
Статус: Не в сети
Регистрация: 19.09.2015
dezmand07 писал(а):
Всем привет!
Два вопроса по инструкции ReBAR:
1. Нужно ли патчить не Asus мат.платы? В частности AsRock Z270 Gaming K6 (там написано что для ASRock Z170 Pro4 патчить не требуется).
2. Касаемо самого процесса прошивки: через FlashProgrammingTool (FPT) в Windows можно снять дамп без ME региона (с ключом -bios).
Его размер получается 14МБ (полная прошивка весит 16МБ). При этом в этот дамп можно добавить DXE-драйвер ReBarDxe.ffs
В интернете пишут, что если FPT при снятии дампа без ME региона (с ключом -bios) не выдал ошибку 26, то и процесс записи этого дампа (но уже с включенным ReBAR) также должен пройти удачно.
Дамп без ME региона у меня снялся без каких-либо ошибок с первого раза. Я его модифицировал через UEFITool (добавил ReBarDxe.ffs), патч не делал.
Можно ли его теперь записать через FPT всё с тем же ключом -bios? Кирпича не будет?
Про fptw64 -greset видел, знаю, и конечно же выполню эту команду после процесса записи.

PS: если важно, то через AFUWINx64 сделал проверку подготовленного образа
Код:
/D - Verification test of given ROM File without flashing BIOS

все проверяемые параметры выдали Ок


А если вместо заморочек попробовать залить биос от 370й? там все есть в бэтке. Интересно, что поддержка процов 906ED идет из коробки. Вопрос может коснуться 1го ПСИ-е
  dezmand07

Member
Статус: Не в сети
Регистрация: 07.02.2024
Фото: 0
Elevatorshik писал(а):
А если вместо заморочек попробовать залить биос от 370й? там все есть в бэтке. Интересно, что поддержка процов 906ED идет из коробки. Вопрос может коснуться 1го ПСИ-е

Можно конечно попробовать программатором залить от 370, но оставлю это на крайний случай. Думаю помимо слота pci-e проблем будет куда больше, и придётся изрядно посидеть над правкой образа.

Пока в планах всё таки залить Dxe-драйвер в "правильное" место согласно инструкции от xCuri0.
С работы приеду, буду пробовать через MMTool интегрировать драйвер в раздел PciBus.
Я так понял там вообще не надо заморачиваться после или до, а просто выставить выделение строки на PciBus и нажать Insert. Драйвер сам встанет в нужное место.
Ну а затем прошью и посмотрю что изменится.

_________________
Intel i5-14600KF | CVN B660M GAMING FROZEN V20 | GUNNIR Intel ARC B580 PHOTON 12G | Kingston FURY Beast DDR4 2x16Gb 4266MHz | NVMe M.2 PCIe 3.0 x4 | DeepCool LE520

  [АЛКАШ]

Member
Статус: Не в сети
Регистрация: 07.01.2013
Откуда: с Кордона.
Фото: 1
Elevatorshik писал(а):
А если вместо заморочек попробовать залить биос от 370й?

если речь про асрок\то не прокатит
  dezmand07

Member
Статус: Не в сети
Регистрация: 07.02.2024
Фото: 0
dezmand07 писал(а):
Пока в планах всё таки залить Dxe-драйвер в "правильное" место согласно инструкции от xCuri0.
С работы приеду, буду пробовать через MMTool интегрировать драйвер в раздел PciBus.
Я так понял там вообще не надо заморачиваться после или до, а просто выставить выделение строки на PciBus и нажать Insert. Драйвер сам встанет в нужное место.
Ну а затем прошью и посмотрю что изменится.

Подготовил образ в MMTool 5.2.0.25 (4 версия крашится при загрузки образа биоса).
Толку ноль. При 2^10 (1024МБ) и более изображения нет.
Насколько я понял вообще фиолетово где в образе находится Dxe-драйвер - разницы никакой.
MMTool кидает его в самый конец 2-ой группы. UEFITool туда, куда укажите сами (до или после).
Единственное требование - Dxe-драйвер должен находится во 2-ой группе.

GPU-Z всё также показывает, что ReBAR не включен в биосе.
Возможно этот Dxe-драйвер не активируется (или не полностью активируется) на моей системе.
Итог - больше 512МБ бара поднять не удалось. Проще платформу сменить, чем мучаться с этой ерундой.

_________________
Intel i5-14600KF | CVN B660M GAMING FROZEN V20 | GUNNIR Intel ARC B580 PHOTON 12G | Kingston FURY Beast DDR4 2x16Gb 4266MHz | NVMe M.2 PCIe 3.0 x4 | DeepCool LE520

  Michael_Code

Member
Статус: Не в сети
Регистрация: 20.12.2015
Откуда: Belarus
dezmand07 писал(а):
Итог - больше 512МБ бара поднять не удалось

dezmand07, как я читал, прироста в скорости это не даёт.
  dezmand07

Member
Статус: Не в сети
Регистрация: 07.02.2024
Фото: 0
Michael_Code прирост есть, но не кратный конечно же https://overclockers.ru/blog/RaddaR/sho ... poluchilos
Я как раз играю в Assassin’s Creed Valhalla и фреймрайт стал стабильнее (не выше). Меньше просадок, больше плавности.

_________________
Intel i5-14600KF | CVN B660M GAMING FROZEN V20 | GUNNIR Intel ARC B580 PHOTON 12G | Kingston FURY Beast DDR4 2x16Gb 4266MHz | NVMe M.2 PCIe 3.0 x4 | DeepCool LE520

  dezmand07

Member
Статус: Не в сети
Регистрация: 07.02.2024
Фото: 0
Посмотрел прошивку от AsRock Z370 Gaming K6 (4.20С)
В ней есть Dxe-драйвер, который ищется по тексту Clever Access Memory и даже по C.A.M.
Его GUID 899407D7-99FE-43D8-9A21-79EC328CAC21 (группа Setup).
Для заметок:
https://winraid.level1techs.com/t/can-r ... s/36065/32
https://winraid.level1techs.com/t/can-r ... s/36065/58
В прошивке AsRock Z270 Gaming K6 (2.30) поиск по тексту Clever Access Memory (или C.A.M.) никаких результатов не даёт.
Но если искать по GUID, то попадаем как раз на ту группу Setup.
Иначе говоря - Dxe-драйвер, отвечающий за функционал C.A.M., присутствует в прошивке AsRock Z270 Gaming K6 (2.30).

Из того, что сразу бросилось в глаза:
в Z270: PE32 image section -> Number of sections: 5
в Z370: PE32 image section -> Number of sections: 6
Вытащил из PE32 образ исполняемого efi-файла
Скриншот
#77


Теперь бы какого-нибудь спеца, который сможет перенести функционал C.A.M. из Z370 в Z270.
Тупо перенести Dxe-драйвер в Z270 идея плохая. Там даже размер разный. Нужно понять что отвечает за строку Clever Access Memory в прошивке и прописать её.

_________________
Intel i5-14600KF | CVN B660M GAMING FROZEN V20 | GUNNIR Intel ARC B580 PHOTON 12G | Kingston FURY Beast DDR4 2x16Gb 4266MHz | NVMe M.2 PCIe 3.0 x4 | DeepCool LE520

Последний раз редактировалось dezmand07 20.03.2024 11:05, всего редактировалось 3 раз(а).

  Elevatorshik

Junior
Статус: Не в сети
Регистрация: 19.09.2015
dezmand07 писал(а):
Посмотрел прошивку от AsRock Z370 Gaming K6 (4.20С)
В ней есть Dxe-драйвер, который ищется по тексту Clever Access Memory и даже по C.A.M.
Его GUID 899407D7-99FE-43D8-9A21-79EC328CAC21 (группа Setup).
В прошивке AsRock Z270 Gaming K6 (2.30) поиск по тексту Clever Access Memory (или C.A.M.) никаких результатов не даёт.
Но если искать по GUID, то попадаем как раз на ту группу Setup.
Иначе говоря - Dxe-драйвер, отвечающий за функционал C.A.M., присутствует в прошивке AsRock Z270 Gaming K6 (2.30).

Из того, что сразу бросилось в глаза:
в Z270: PE32 image section -> Number of sections: 5
в Z370: PE32 image section -> Number of sections: 6
Вытащил из PE32 образ исполнительного efi-файла
Скриншот
#77


Теперь бы какого-нибудь спеца, который сможет перенести функционал C.A.M. из Z370 в Z270.
Тупо перенести Dxe-драйвер в Z270 идея плохая. Там даже размер разный. Нужно понять что отвечает за строку Clever Access Memory в прошивке и прописать её.


Когда застрял на подобном этапе, воспользовался "наложением" биосов, не заменой с помощью программатора, а обновлением из-под системы. Тем самым сохранился функционал от старого, и добавились плюшки нового (на новом, как раз не работал 1й ПСИе) Писал на пару страниц раньше со скринами. В итоге остался рабочий ПСИе и добавился рисайзБАР. По умолчанию выставились все 8гб врам.

Добавлено спустя 9 минут:
Добавлю наблюдения по rsBAR, очень зависит от движка игры. Самой продуктивной показывала себя Хорайзон зеро даун, жаль уже прошел ее и удалил. Жду следующую часть. В хогвардсе отключал его, ядро грузилось сильнее, а положительного эффекта не заметил. Сегодня попробовал запустить халву2 Аликс. Дикая заточка под VR. Поиграть нормально не получилось, но! По умолчанию стоит дх11, переключил для пробы на вулкан. В обоих случаях жуткие рывки, текстуры прогружались секунд 7-8, вспомнил про этот бар, включил, и.. прогрузка меньше секунды, рывков стало намного меньше) Опять же, возможно специфичность движка. Вальхала тоже пройдена и удалена. Жду ломаный Мираж( Еще в очереди Hellblade, поскольку вышла русская озвучка
  Divinity

Member
Статус: Не в сети
Регистрация: 01.10.2004
Откуда: Саранск
Фото: 25
Подтверждаю - из того во что я играл с включенным ребаром эффект был только ассассине и хзд(+10% и +20% фпс соответственно).

_________________
i7-5775C@4.2Ghz/Asus Z97-Deluxe/G.Skill 16Gb/MSI 6800XT Trio@2.3Ghz/Creaitve X-Fi Titanium HD/HP Omen 32"

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 22421 • Страница 1034 из 1122 • <  1 ... 1031  1032  1033  1034  1035  1036  1037 ... 1122  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Boroda Fan, Karpenko Yuri и гости: 30

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
