Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Кризис преодолён, теперь можно и отписаться итак:
После обновления бивиса материнки ASRock z690 extreme, со стокового в моём случае 7.03 на новейший 20.02 (2025/5/13) перестала определяться видеокарта GTX 1070Ti (если что согласно GPU-Z - UEFI у карточки есть) материнка не позволяла зайти в биос, показывала черный экран, давала 5 бипов и через полминуты (или чуть больше) грузила винду, которая уже видяху определяла корректно. Сброс биоса привёл к тому что винда перестала грузиться (ибо "из коробки" у меня она не грузится), всё - я получил "кирпич". Подключение RTX3070 - ничего не дало, и тогда я подключил старую GTX460 (Не 4060! ) и комп заработал (да в режиме CSM, после чего и 1070 и 3070 встали нормально), в общем осмотр настроек бивиса показал, что инженеры ASRock опасаясь проблем "чёрного экрана" - решили что - "лучше перебздеть, чем недобздеть" - и врубили самый агрессивный режим детекции режима "видях", на сколько я понимаю для автоматического включения режима CSM - карта должна быть очень старой, без поддержки UEFI , если нет будет работать "режим по умолчанию" с которым проблемы у туевой хучи видеокарт.

ж0сткая тема!!!

Total_reboot пробовал?
По DisplayPort если подключение поможет https://www.nvidia.com/en-us/drivers/nv ... pdate-x64/

На старых вк может и поможет, но эта проблема встречается и на 30, и 40 серии, а это для их не канает.

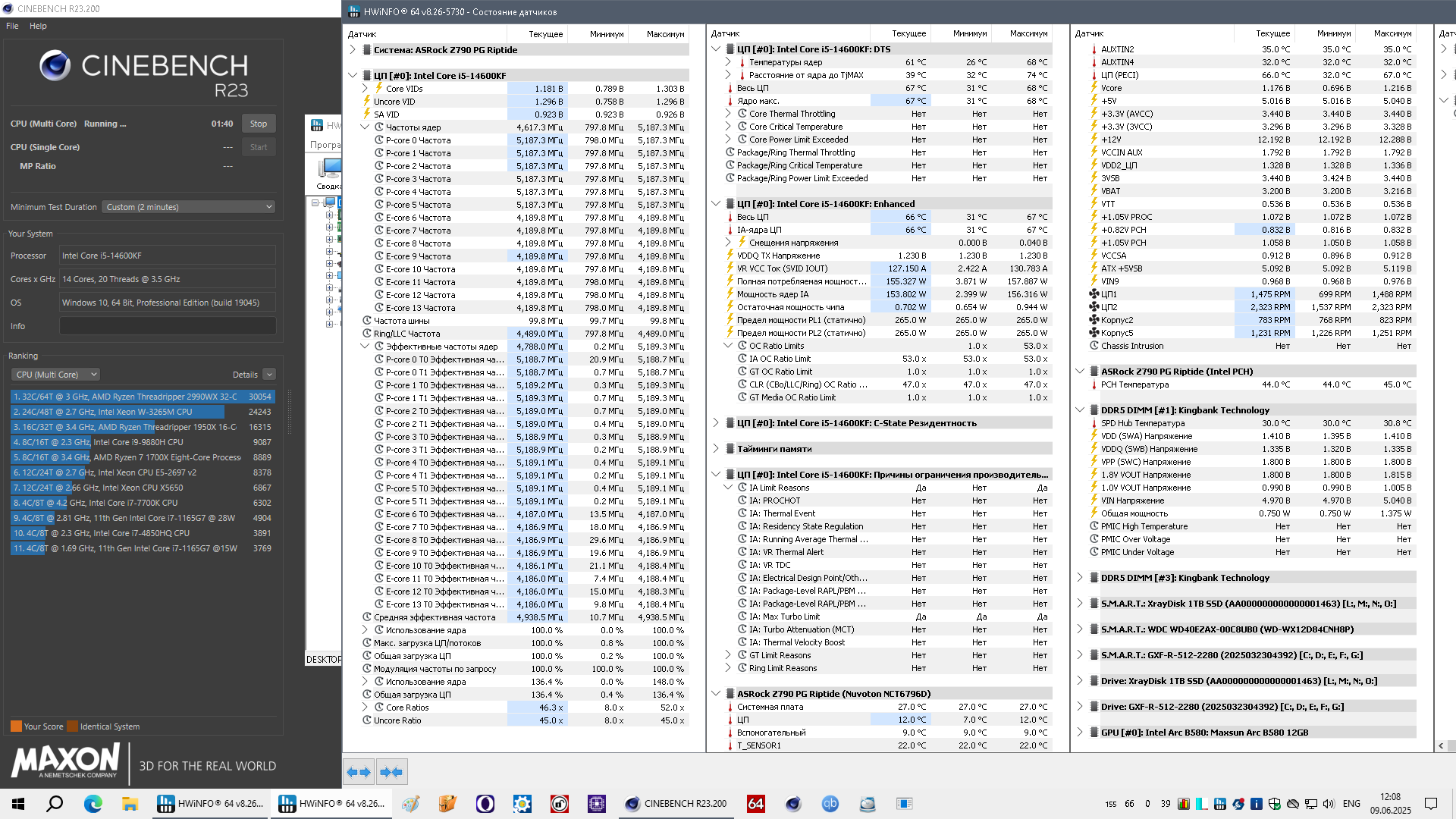

проц у меня деревянный.в стоке и с лимитами и без в с23 выше 25т.не берет.в линкс 620гфл. поставил левел 3.офсет минус 100. ас - 0.01. vcore в с23.линкс. 1.172 в. при тех же цифрах в тестах..можно снижать дальше.но нечем. греет больше всех линкс.темпер 69гр.180вт.в последних взломанных CoD нагрузка макс 40вт примерно.при установке игр.при 100% нагрузки 65 град.да и в с15 у меня р- ядра не участвуют.почему? и можно ли накинуть на Е- ядра сотку пару мегагерц.?

парни, а где у асрока vddq напряжение? в англоязычных форумах прочитал что они там переназначили значения "ASRock поменяла местами напряжения VDD_IMC и VDD_CPU. И это уже не первый раз. «VDD_IMC» на самом деле является VDDQ_TX, а «VDD_CPU» — это VDD2" и как теперь настраивать? я тут уже окончательно запутался. SA вроде нашел, оно в fivr, в другом разделе. и как быть с AC\DC LL? в авто у меня AC 0.30 DC 1.10, вроде надо снижать чтобы мама напруги не подкидывала, не полез бы если бы не потерял сейвы настроек биосов которые делал пару лет назад. если по процу всё понятно то вот с остальными значениями не очень, они либо называются иначе либо находятся не вместе а по разным группам. если с красными на асрок всё просто и обычно то видимо интелами занимается совсем другая группа людей и у них там всё максимально как самим захотелось а не как у всех

так и есть. так и настраивайте.

Уважаемые! Подскажите человеку первый раз столкнувшимуся с ASSRock. Я не могу понять почему у меня проц спустя 3 минуты 30 секунд дропает частоту на 200 мегагерц в стресс тестах, все температуры в норме, поверлимитов проц не достигает. Не пойму куда копать. ASRock B760I Lightning WiFi. Intel Core i5-13400F. Частоут дропает с базы турбобуста 4100 до 3900. Заранее спасибо.

Kaptoxa

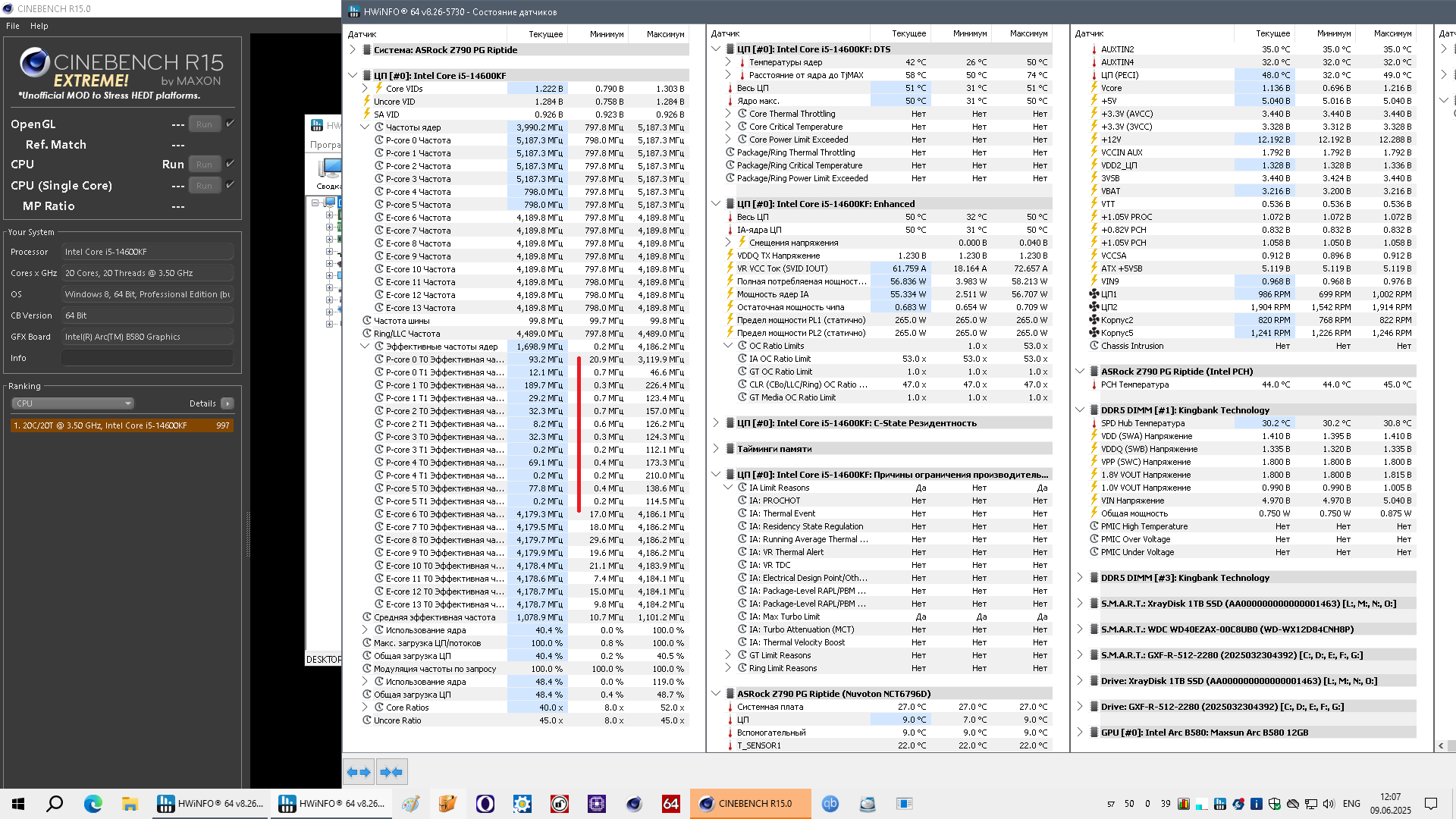

Парни.не смог ничего вычитать про это.-у меня бенч С15 не хочет запускать Р-ядра. или первый раз есть запуск.второй только Е. да и у меня циферки прибавляются больше от увелечения частоты Е ядер.

В таком формате подойдет?

Kaptoxa похоже на лимит по току IA TDC Current Limit. В хвинфо виден как IV VR TDC.
Как и когда срабатывает лимит ринга - я вот лично фз...

Это поведение Win10, может подскажет кто,
там надо установить PowerSettingsExplorer который скрытые параметры энергорежима может регулировать и параметр распределения ядер изменить
можешь забить просто на R15(хотя стабильность неплохо тетсти)

а сколько примерно должен набирать 14600кф в этом бенче(CR15)

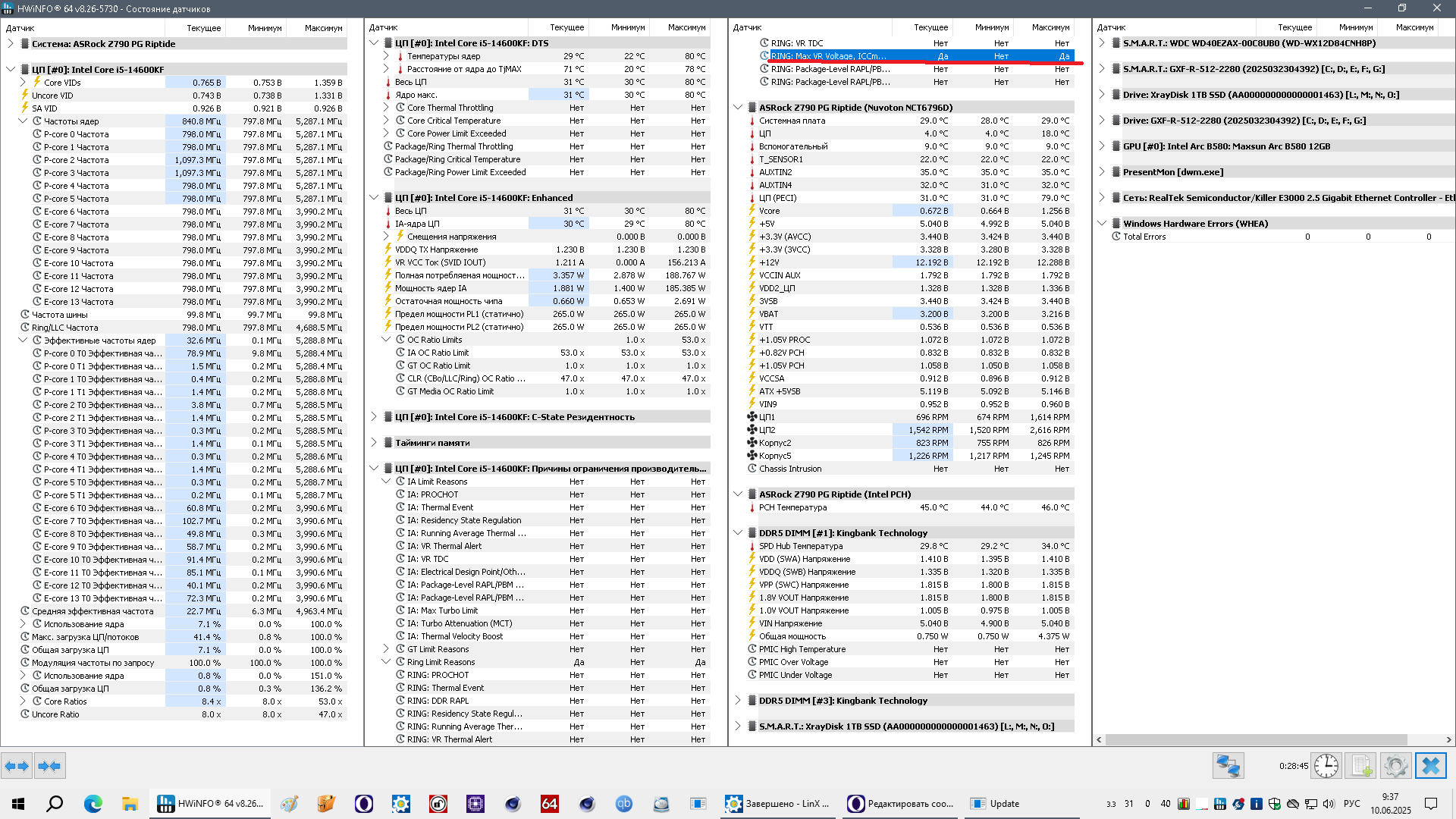

да и самого начала в HW ограничение производительности по RING: Max VR Voltage, ICCmax, PL4 я не понял как это исправить правильно в биосе.и где конкретно.у меня пропало оповещение,когда я в FIVR изменил ring voltage offset с авто на 40. можно так или надо где то подругому?

Если вдруг кому то интересно то помогло обновление биоса) Из коробки стоял багованный видимо. Кстати даже потребление уменьшилось процентов на 10.
