Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Спасибо, проверил, действительно с Fixed 1-5, с offset 3-5. НО ни в том, ни в другом случае не даёт руками выставлять нужное значение. Просто игнорит и молча ставит LLC4 при перезагрузке. В моём случае LLC4 НЕПРИЕМЛЕМО, дроп 150мв в нагрузке.

я думаю тут надо биос последний\предпоследний поставить потыкать

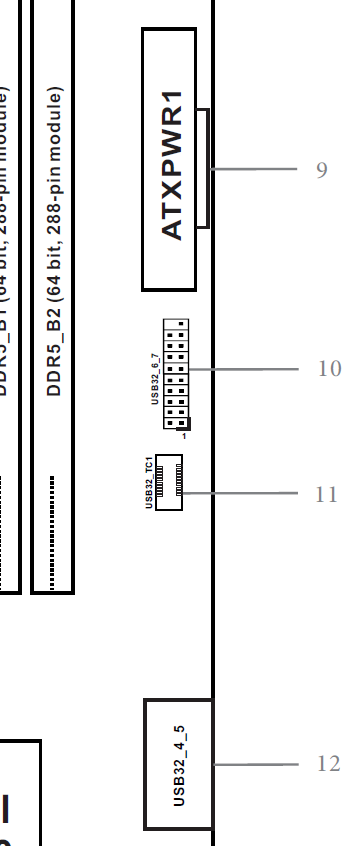

Ребят, asrock 790 pro rs. Корпус Хаф Х, старье, там 2 кабелями ЮСБ синего цвета реализован 3.0. При подключении переходником к разъему usb32_4_5 разъемы на панели не работают. Просто никакой реакции. Неопознанных устройств в диспетчере нет. Что можно сделать? Электрически же разъемы совместимы.

CHiCHo разъем реализован через Асмедиа драйвер- кажись..
почему не видится- я х-з)))- может в БИОС надо включить по USB 3.0?

Попробуй накатить ASMEDIA USB3.0 EXTENSIBLE HOST CONTROLLER

чекнул адаптер. С помощью другого. Собака, неисправный( С другим пашет, но вид уродливый. Написал продавцу на али отправить новый, но чую, даже не ответит)
Обидно, однако. Так что с мп подозрения точно снимаем.

Нужна плата в формате mini itx
Сперва хотел брать Gigabyte Z690I Aorus Ultra. Но оказалось, что у нее большие проблемы с pci-e 4.
Asus и Msi - по бюджету не проходят. Да и про асус промелькнула инфа, что с pci-e 4 и там не все благополучно.
Остановился на Z690 Phantom Gaming-ITX/TB4
Вопросы:
1) У этой матери нет проблем с pci-e 4?
2) Андервольт нормально делается? Какие есть варианты для понижения напруги? Оффсет? Фиксед? Других вариантов нет? Кривую в биосе подредактировать нельзя?
3) На предыдущих страницах увидел, что у кого то есть проблемы с LLC (не любой вариант можно выставить). У "моей" модели на последнем биосе такие проблемы есть?
4) Вообще, у данной матери есть какие нибудь не афишируемые баги?

alexis69
советую дотянуть до
Asrock Z790i Lightning только, 20к-25к ценник поищите
1) PCI-E 4.0 все норм видяшка и два М2 ССДшника(x16 4.0 16GT\s, x4 16GT\s, x4 8GT\s)
2) Ставишь LLC1 и Fixed 1.25v-1.4v, так норм получается, оффсетом кривовато(слишком большая просадка, только LLC3 доступной становится)

По DDR-5 рекорды 8000+ и очень много информации со скринами и советами
https://www.overclock.net/threads/asroc ... d.1808124/

Всех приветствую.
Являюсь в некотором роде дилетантом, но тем не менее стал счастливым обладателем Z790 Riptide PG в паре с 14600KF.
Курил тему, но так до конца и не осознал, какие требуются настройки для этого камня (и требуются ли вообще?).
Биос обновлён до последней версии, кроме настройки кулеров и выставления XMP более в биосе ничего не делал.
Буду премного благодарен, если кто-то раскинет какие пункты в биосе требуют настройки, а так же их значения.
Заранее спасибо.

Всем привет. Имею z790i и 14700кф. Ранее стоял в асус и мси платах. Дак вот, там этот камень в андервольте потреблял 230-240вт в синебенч р23, асрок же упорно потребляет 300 по мониторингу. С розетки чуть меньше, но все равно больше чем было в асусе. Может какие то настройки нужно вкл или выкл в биосе? 300вт как то откровенно дофига для стоковых частот с 1.2в. Пробовал и VF резать и оффсет и мануал вольтаж ставить с ллц 1-6

moonwolf скрины на асу/мси и асрок в студию.
99% что неверно настроен DC, оттого врет vids и неверно считает мощность.

Добрый день всем! Прошу помощи HELP!
Asrock Z690 Phantom Gaming 4 (Купил на Авито, рабочая)
I7 13700k
Vega 56
Блок DP 850W 80+
M2 Crucial 500gb

Проблема в следующем:
Купил мать на Авито, загружалась с заставкой Machenike (странно).
Версию Биоса не посмотрел 😢
Включил, потыкал все работает!
И тут дёрнуло меня зайти проверить обновления биоса...
Скачал с оф сайта версию 20.03 , обновил и все...
При включении и появления логотипа AsRock, сразу ребут...
На дел/f6 так же уходит в ребут.
Прошу помощи! 😢

AlexNarm через биос флешбэк прошейте еще раз.

Пробовал. 3 разные флешки 4gb / 8gb / 16gb формотировал в Fat32 , заливал распакованный Биос, вставлял в разные usb , зажимал на 3 сек кнопку, мигает 3-5 раз и горит на постоянке. Ждал от 5 до 10 минут, ничего не меняется. Прошивки брал разные.

там только один разъем используется. другие юзать не нужно.
#77

прошивку переименовывали- Rename the file to creative.rom ?
Ну и напоминаю, что сброс БИОСа только по перемычке- ЗДЕСЬ.

ASUS LGA1700 на чипсете Intel Z690 (Alder Lake-S) #18169149

Вообщем мучался часов 6, раз 30 перезаписывал.
В итоге помогла смена флешки на SP 32Gb - не знаю почему, но Flashback работает только с этой флешкой.
Устанавливал различные версии Биоса поочередно спускаясь вниз, все версии выше 12.07 - зависают при заходе в Биос или на лого Asrock при загрузке, максимум было, после логотипа - синий экран.
Уже перепробовал все, менял местами оперативки, отключал все что можно, видюху в другой слот и т.д.- ничего не помогает.
В данный момент остановился на 12.07 - но проблема, при установке Windows 11 виснит на 11-20%.
В чем мб причина? Прошу помощи 😢
Уже мучаюсь с ним более 10 часов.

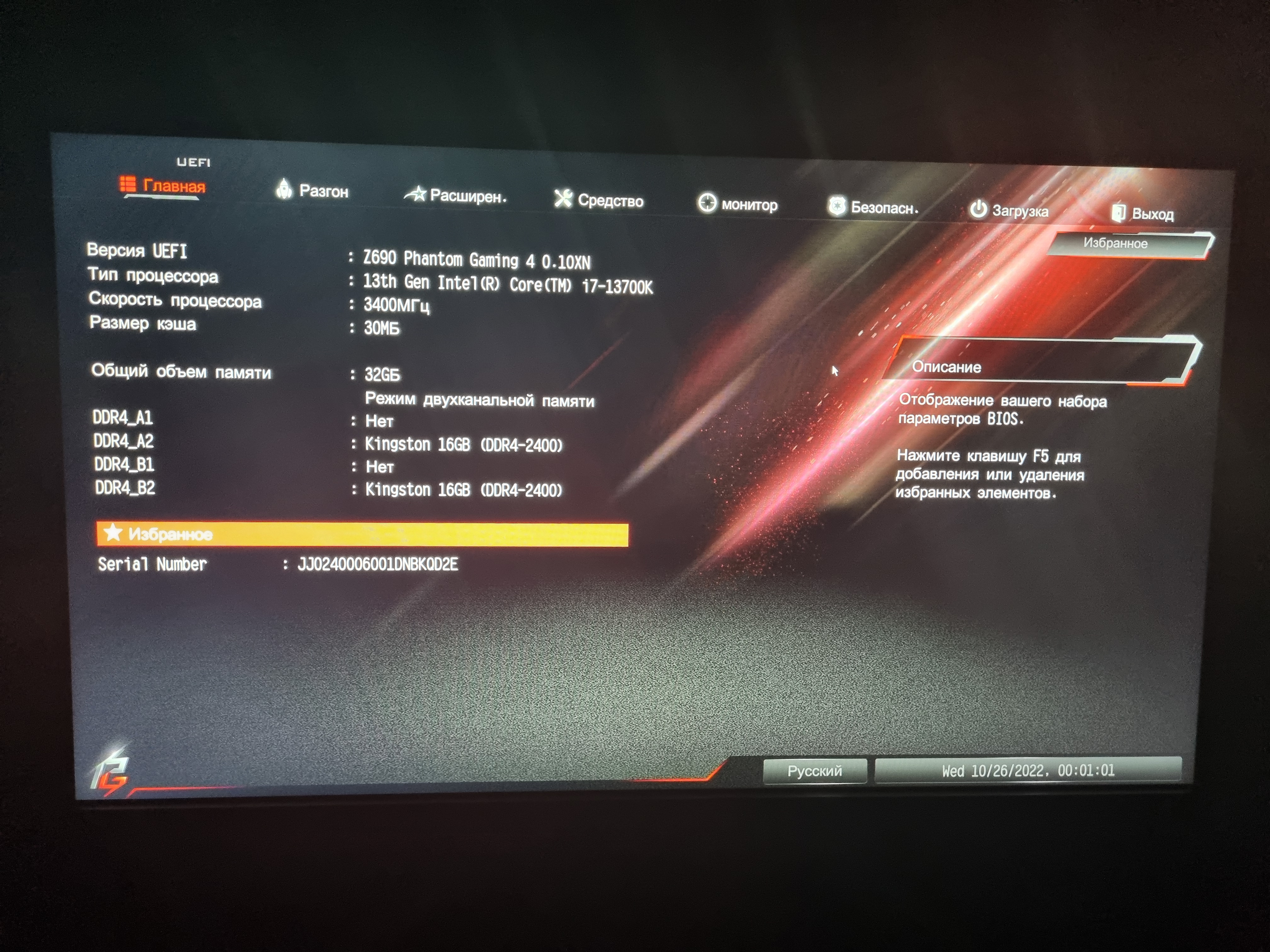

UPD. Нашёл старую фотку, работала на bios 0.10xn фото прикрепил.
Где возможно найти этот bios?

Победил!!
В итоге:
1.Флешку нужно подбирать! (Прочитали только одну флешку из 6!!)
2. Биос подбирал долго, заработал только на 12.07.
3. Установил SSD M2 в самый нижний слот
4. Поменял pci-e на gen3
5. Сделал андервольт
6. Настроил работу помпы (выставил все настройки и подключения)
И только после этого перестало зависать в биосе и при загрузке, перестал виснуть на установке Windows!
Windows установил, гоняю уже 6 часов! Проходит свободно все тесты! 🥳🥳🥳
Всем спасибо за помощь!! 🤝

т.е, тебе образ(+запись USB-HDD,а не HDD+ и HDD+v2) не помог?
