Руководство по адаптации материнских плат 100 и 200 серии для поддержки процессоров Coffee Lake 8xxx/9xxx.

0. Прежде чем приступать к модификации

...запаситесь валерьянкой

Нужно осознать, что все действия вы производите на свой страх и риск, и нет никаких гарантий, что все заработает как надо или вообще хоть как-то заработает.
Все пункты из шапки важны и обязательны к прочтению.
Ознакомьтесь с устройством UEFI BIOS. Достаточно иметь общее представление о системе регионов.
Полистайте гайд по прошивке ASUS для 7х чипсетов: определенные моменты, конечно устарели, но некоторые вещи актуальны до сих пор. Обратите внимание на пункты 6, 7, 8.

Примерная форма обращения за помощью в тему

Процессор и мат.плата для модификации
Процесс модификации
Пинмод/ Желательно приложить фото
Прошивка

Пример:

Цитата:

Имеется процессор i5 6400 и мат.плата ASUS Maximus VIII Hero, поставил i9 9900k ревизии R0.
Использовал мод.биос, сделанный в CoffeeTime 0.85a, добавлял микрокод D2 для 906ED в advanced mode.
Изолировал с помощью каптона, замыкал на процессоре перемычку для запуска https://i.imgur.com/MWLpLm0.jpg
Прошивал с помощью программатора CH341A, используя AsProgrammer 1.4.0, сверку прошло при прошивке.

После этого можете писать свой вопрос по поводу модификации. Чем больше подробностей будет описано, тем быстрее и оперативнее Вам смогут помочь.
Не забывайте прятать изображения под спойлер!

1. Вместо FAQ

Основные моменты

Запустить процессоры Coffee Lake можно на платах с любым чипсетом 100 или 200 серии.
Запустить можно как серийные Coffee Lake iCore и Xeon, так и их инженерные версии.
На модифицированных биосах по-прежнему будут работать серийные Skylake и Kaby Lake, если оставить их микрокоды (506E3 и 906E9 соответственно).
При модификации оригинальных биосов сохраняется полная работоспособность iGPU, PCIe x16 и NVME.
После модификации условия для возможностей разгона не изменяются: для разгона К-процессоров и памяти необходим Z-чипсет.
Coffee Lake без проблем работают с DDR3 и DDR3L памятью.
Основная проблема в биосах разных плат — это ограничение максимального количества поддерживаемых процессорных потоков. Но если, например, на плате можно запустить 9700К, то на ней также заработает и 9900К с выключенным HT.
Для плат на базе чипсетов Z370, B365 и H310C можно добавить поддержку процессоров Skylake и Kaby Lake. Для этого достаточно понизить версию МЕ и добавить необходимые микрокоды.

2. Дамп биоса и извлечение персональных данных

2.1 Снятие дампа Биоса

Программатор
Безотказный вариант. Работа с программатором подробнее описана в пункте 5.6.
FlashProgrammingTool v11 (FPT) [ Скачать ]
Без указания ключа конкретного региона, FPT пытается снять полный дамп биоса. Иногда это приводит к ошибке «Error 318» - значит для каких-то регионов нет доступа на чтение (чаще всего это ME). В таком случае можно отдельно сделать дампы регионов GbE (если у платы сетевой контроллер от Intel) и BIOS, которые открыты на чтение и запись на всех моделях плат.
Запускать командную строку нужно с правами Администратора. Введите и выполните:
Код:
cd /d _полный_путь_к_папке_с_FPT_в_кавычках_ // для перехода в рабочую директорию
fptw64 -d full.backup // полный дамп биоса
fptw64 -gbe -d gbe.backup // дамп только региона GbE
fptw64 -bios -d bios.backup // дамп только региона BIOS
AMIFirmwareUpdate 3.05.04 (AFU) [ Скачать ]
Для снятия дампа подойдет и последняя версия программы, но именно 3.05.04 нам может пригодиться в дальнейшем при прошивке.
Запускать командную строку нужно с правами Администратора. Введите и выполните:
Код:
cd /d _полный_путь_к_папке_с_AFU_в_кавычках_ // для перехода в рабочую директорию
afuwinx64 backup.rom /O // полный дамп биоса
Ленивые могут воспользоваться AFUWINGUI — нажмите кнопку «Save» и выберите место для сохранения дампа.
Замечен странный баг: через 5-10 минут после снятия дампа через AFU система может самопроизвольно перезагрузиться.

2.2. Персональные данные: MAC-адрес

Переносить MAC нужно только для плат с сетевым контроллером Intel. В этом случае в структуре биоса будет присутствовать GbE регион с местом для уникального MAC-адреса сетевого устройства.
Для плат с сетевой картой Realtek регион GbE отсутствует и ничего переносить не нужно.
Наклейку с MAC-адресом можно найти на самой материнской плате.
MAC всегда можно найти в полном дампе биоса или дампе региона GbE (Hex View), открыв их программой UEFITool.
MAC можно посмотреть в Windows, в свойствах сетевого адаптера:

2.3. Персональные данные: Baseboard Serial Number и UUID

На десктопных платах Baseboard S/N и UUID присутствуют только у плат ASUS, и они находятся в модуле FD44820B-F1AB-41C0-AE4E-0C55556EB9BD.
S/N и UUID можно посмотреть в программе AIDA64:
#77
CMD-команда «wmic baseboard get serialnumber» покажет S/N материнской платы.
Восстановить S/N можно по наклейке на материнской плате:
Первый символ серийного номера - это год изготовления (1-9=2001-2009г., A=2010г., B=2011г., C=2012г., D=2013г., E=2014г., F=2015г. G=2016г., H=2017г., J=2018г., K=2019г., L=2020г.), второй символ – месяц (1-9 - январь-сентябрь, А - октябрь, В - ноябрь, С - декабрь). Например, «HA», означает «1710xxxxxxxxxxx».
Остальная часть S/N находится на наклейке на лицевой стороне материнки. Искомые символы — это первые 11 знаков в структуре xxxxxx-xxxxx-aaaaaa-aaa aaaa.
#77
Утерянный UUID восстановить нельзя.
Последние 12 знаков UUID – это MAC-адрес.
Для плат ASUS существует программа FD44Editor, которая позволяет редактировать и переносить персональные данные.
На мобильных системах SN и UUID могут хранится в случайных местах, и для них лучше всего воспользоваться программой DMIEDIT (работает и для десктопных систем).

3. Подготовка процессора

3.1 Ревизии Coffee Lake

тут

Ревизия B0 — микрокод 906EB, используется 4-х ядерный кристалл и «старая» подложка Kaby Lake. Не требует никаких доработок по контактам — воткнул и поехали.
Процессоры: G4900, G4900T, G4920, G4930, G4930T, G4950, G5420 (SR3YH), G5500, G5500T, G5600, G5600T, G5600F, G5620, i3-8100, i3-8100T, i3-8300, i3-8300T, i3-8350K, i3-9100, i3-9100T, i3-9100F (SRF7W), i3-9300, i3-9300T, i3-9320, i3-9350K, i3-9350KF
Ревизия U0 — микрокод 906EA, используется 6-ти ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2.
Процессоры: G5400, G5400T, G5420 (SR3XA), G5420T, i3-9100F (SRF6N), i5-8400, i5-8400T, i5-8500, i5-8500T, i5-8600, i5-8600T, i5-8600K, i5-9400 (SR3X5), i5-9400T, i5-9400F (SRF6M), i5-9500, i5-9500T, i5-9500F (SRF6Q), i5-9600, i5-9600T, i7-8700, i7-8700T, i7-8700K, i7-8086K
Ревизия P0 — микрокод 906EC, используется 8-ми ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2. Скорее всего, больше не производится.
Процессоры: i5-9400 (SRELV), 9400F (SRFAH), i5-9600K (SRELU), i5-9600KF (SRFAD), i7-9700K (SRELT), i7-9700KF (SRFAC), i9-9900K (SRELS), i9-9900KF (SRFAA)
Ревизия R0* — микрокод 906ED, используется 8-ми ядерный кристалл, визуально подложка не отличается от P0, но ревизию можно опознать по S-spec маркировке «SRGxx» на крышке, требуется пинмод в соответствии с пунктом 3.2. Пришла на замену P0.
Процессоры: i5-9400 (SRG0Y), i5-9400F (SRG0Z), i5-9500F (SRG10), i5-9600K (SRG11), i5-9600KF (SRG12), i7-9700, i7-9700F, i7-9700K (SRG15), i7-9700KF (SRG16), i7-9700T, i9-9900 (SRG18), i9-9900K (SRG19), i9-9900KF (SRG1A), i9-9900T, i9-9900KS (SRG1Q)

* отмечена ревизия процессоров, требующие ручного добавления их соответствующего микрокода через режим Advanced mode. Об этом читайте в пункте 4.3 "Гайд по использованию CoffeeTime 0.85a".

#77

3.2 Пинмод для U0/P0/R0

#77

Рекомендации:

Для процессоров ревизии B0 пинмод не требуется.
Фактически, закорачивать контакты (#SKTOCC и GND) нужно в сокете, чтобы материнская плата получила сигнал о наличии процессора и включилась.
Простейший способ сделать перемычку - наклеить маленькую полоску пищевой фольги на двусторонний скотч. Подойдут и металлизированный скотч, токопроводящий клей, маркер, лак. В качестве временного решения сгодится мягкий карандаш (возможно, придется подбирать подходящий); начертите им дорожку между нужными контактами.
Крайне важно следить, чтобы перемычка не съехала при закрытии рамки сокета и не задела лишние контакты!
Для изоляции лучше применять каптоновый скотч или акриловый лак. Изолента не хуже по характеристикам, но менее удобна в использовании.
Ни в коем случае не используйте для изоляции лак для ногтей!
Желтым цветом обозначены контакты, которые также имеют различное назначение в сокетах 1151v1 и 1151v2, но пока не найдено плат, для которых нужна их обязательная изоляция.
Перед установкой процессора обязательно протрите все неизолированные контакты спиртом.

Последствия кривого пинмода:

Если плате нужна закорачивающая перемычка (см. картинку), то без нее она просто не включится.
Если перемычка зацепит соседние контакты, это помешает запуску системы. В редких случаях возможны повреждения iGPU или DDR.
Все платы, кроме Gigabyte: если не изолировать указанные на картинке контакты (или изоляция с них сползет), то соответствующие пины в сокете просто сгорят, как предохранитель. Работоспособность системы не пострадает.
Gigabyte: если не изолировать бОльшую зону контактов, отмеченных красным, то у платы сгорит одна из фаз питания процессора, а контакты останутся целы. Если изоляция есть, но частично сползет, то соответствующие пины в сокете сгорят, как предохранитель. Работоспособность системы в обоих случаях не пострадает.

Дополнительно:

Выполненная в соответствии с картинкой изоляция контактов гарантирует, что ничего не сгорит и железо не потеряет товарный вид. Однако, иногда изоляции может потребоваться меньше или не потребоваться вовсе. Чтобы это определить, проверьте отсутствие КЗ на землю для каждого отмеченного для вашей платы контакта в сокете. Пины, «звонящиеся» на землю, изолировать нужно.
Замыкание контактов на процессоре можно заменить перемычкой на материнской плате, однако для каждой модели придется искать расположение нужных контактов индивидуально. Пример замыкания на мат.плате находится в пункте 8.1 "Статьи пользователей, решения проблем, подборка информации по платам"
Все указанные для изоляции контакты можно удалить из сокета физически — при этом сохранится работоспособность всех поколений процессоров.
Сравнение распиновки сокетов 1151v1 и 1151v2.

4. Модификация биоса

4.1 Выбор версии биоса

Таблица совместимости:

#77

4.2 Софт для автомодификации

CoffeeTime 0.85a [ Я.Диск ]
Автор: svarmod
Для корректной работы процессоров разархивировать содержимое CoffeTime.085-add_MC by Michael_Code в папку с CoffeeTime 0.85a с заменой файлов. Данный архив содержит актуальные рабочие микрокоды D2.
CoffeeTime 0.92 [ Я.Диск ] [ Mega ]
Автор: svarmod
Эта версия не содержит автомодификации, все изменения в биосе проводятся "вручную"; предоставляется без каких-либо подсказок, с GUI, новыми фишками и прочими удобствами.
Больше информации о новой версии на [ Страница 407 ]
AllInOne_Tool [ Mega ]
Автор: Revlaay, тема на форуме win-raid.

Мы воспользуемся CoffeeTime 0.85а, хотя все варианты вполне рабочие.

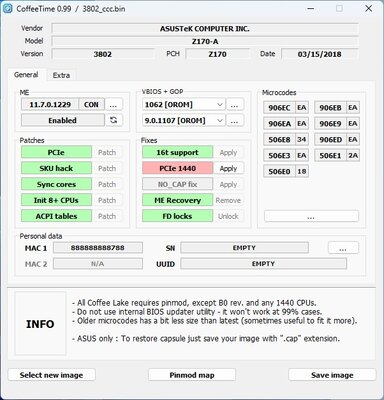

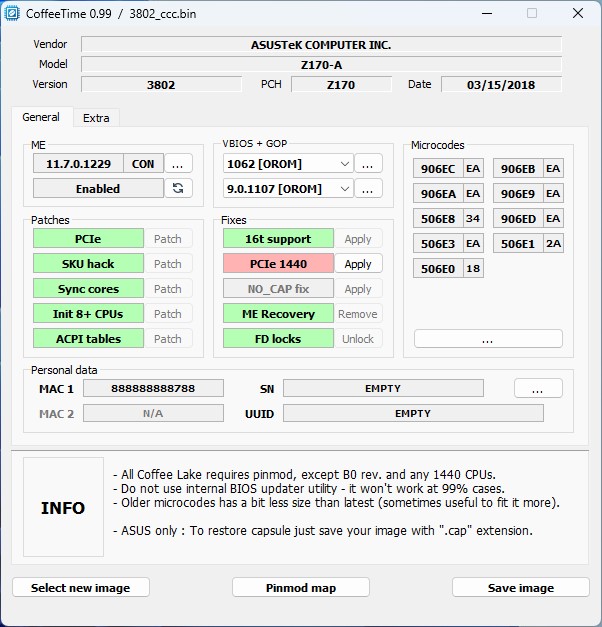

4.3 Гайд по использованию CoffeeTime 0.85a

Отключите антивирус

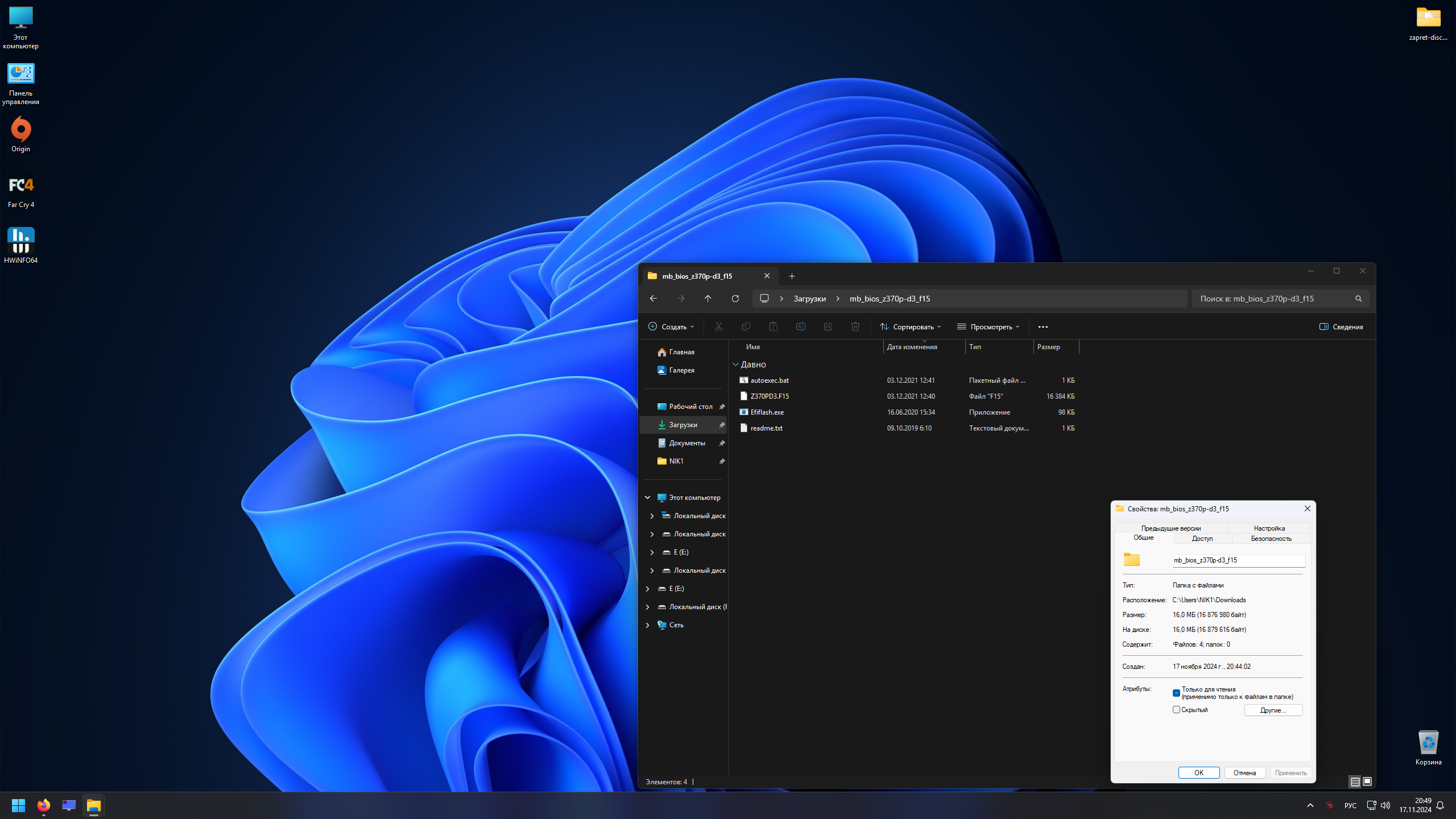

Для правильной работы в путях к программе и рабочим файлам не должны содержаться пробелы, символ обратной скобки «)» и русские буквы
Если вы запускаете CoffeeTime первый раз и ранее не пользовались FlashImageTool, то примите лицензионное соглашение, окно с которым появится при сканировании прошивки
Распакуйте скаченный архив

#77

По умолчанию в этом режиме микрокод для ревизии R0 не добавляется
Если пункт с наименованием необходимого процессора отсутствует, то можно выбрать аналогичный по ревизии и количеству ядер/потоков вариант

#77

НЕ

#77

Этот режим нужен для ручного внесения исправлений обычно в уже сделанный в автоматическом режиме мод.биос.
Нужно понимать, какие изменения будут проводиться Вами, и с чем они связаны.

#77

5. Прошивка

5.1 Общая информация

Не используйте для прошивки встроенные в биос утилиты!
Gigabyte, MSI и Maxsun не имеют блокировок регионов и их можно прошить абсолютно любым способом.
ASUS, ASRock, Biostar и прочие выставляют запрет на перезапись FD и ME, поэтому для них проще всего использовать программатор. Чтобы прошиться через FPT или AFU, блокировки регионов можно снять вручную, переведя плату в сервисный режим.
На платах ASUS, помимо блокировок по регионам, присутствует BIOS-lock (FPT: Error 368), препятствующий прошивке модифицированных регионов BIOS софтварными методами. AFU умеет самостоятельно деактивировать эту защиту. О способе обхода проблемы для FPT можно почитать тут - Grub Fix Intel FPT Error 368 – BIOS Lock ASUS/Other Mod Bios Flash.
Функция ASUS Flashback может облегчить процесс прошивки, но не всегда обеспечивает необходимый результат.

5.2 Ревизия B0

При установке Coffee Lake B0 иногда можно обойтись без программатора и возни с разблокировкой регионов на любой материнской плате.
Процессорам B0 для запуска требуются только определенная версия МЕ и модифицированный регион BIOS (для U0/P0/R0 еще нужны изменения и в FD).
Таким образом, если на вашей плате уже присутствует нужная версия МЕ, то останется лишь прошить всегда открытый для записи BIOS-регион через FPT, AFU или ASUS USB Flashback.
Для работы с Coffee Lake подходят МЕ версии в диапазоне: 11.0.х.Nxхх — 11.7.х.Nxxx, где «N» не равно «3».
Актуальную версию МЕ в системе можно посмотреть в AIDA64 или в программе Intel ME Detection Tool:
#77#77

5.3 Ручная разблокировка регионов, переключение платы в сервисный режим (HDA_SDO)

Временное (до перезагрузки) отключение блокировки всех регионов реализуется путем замыкания контактов на аудиочипе Realtek.
Для перевода платы в сервисный режим нужно подать 3.3В (логическую единицу) на вывод HDA_SDO с момента нажатия на кнопку включения до начала отображения POST на экране.
У Realtek +3.3В — это DVDD (1 нога чипа), HDA_SDO – SDATA-OUT (5 нога чипа).
Полностью обесточьте ПК, замкните ножки пинцетом или согнутой скрепкой, после чего включите систему, дождитесь начала процедуры POST и снимите замыкание. В случае успеха, до перезагрузки будут возможны любые операции чтения и записи для всех регионов UEFI BIOS.
#77
Информация по HDA_SDO в других источниках:
Unlock Intel Flash Descriptor Read/Write Access Permissions for SPI Servicing (пункт E1)
FAQ по прошивке BIOS'а для плат ASUS на чипсетах Intel 6 и 7 серии (пункт 8)

5.4 FlashProgrammingTool (FPT)

FlashProgrammingTool v11 [Скачать]

Код:

cd /d _полный_путь_к_папке_с_FPT_в_кавычках_     // для перехода в рабочую директорию
fptw64 -rewrite -f _имя_файла_модбиоса_     // для полной перепрошивки
fptw64 -rewrite -bios -f _имя_файла_модбиоса_     // прошивка только BIOS региона для варианта из пункта 5.2

Код:

fptw64 -greset     // компьютер автоматически перезапустится

5.5 AMIFirmwareUpdate (AFU)

AMIFirmwareUpdate 3.05.04 [Скачать]

Код:

cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
afuwinx64 _имя_файла_модбиоса_ /GAN     // для прошивки всех доступных регионов

FPT

Код:

fptw64 -greset     // компьютер автоматически перезапустится

5.6 Программатор SPI

Рекомендуемые модели:
- CH341A «GOLD» (плата черного цвета)
- EZP2010
- SkyPro, MiniPro
- Любые другие программаторы, поддерживающие работу с SPI Flash, в том числе собранные самостоятельно на базе Arduino.
Для микросхем, распаянных на материнской плате, потребуется прищепка (SOIP8 clip) или поконтактное подключение к разъему JSPI (при наличии).
При подключении прищепки обязательно убедитесь, что первый контакт на чипе (отмечен точкой-углублением) совпадает с отметкой на программаторе! Жила шлейфа прищепки, предназначенная для контакта №1, отмечена красным цветом для упрощения индетификации.
Для подключения через разъем JSPI придется ознакомиться с назначением выводов программатора и приведенной ниже распиновкой JSPI для плат разных производителей. В крайнем случае «прозвоните» мультиметром контакты JSPI и «ножки» микросхемы BIOS.
Разъем JSPI неудобен в использовании без колодки – контакты расположены слишком близко. Однако, в отличие от прищепки, шанс некорректной прошивки из-за загрязнений или плохого прижима стремится к нулю.
Некоторые платы с распаянным чипом биоса (например ASRock 200-серии) плохо поддаются прошивке через прищепку или JSPI из-за недостаточного питания. В этом случае может помочь возврат на место батарейки или подача дежурного питания с колодки 24-pin.
Для использования программатора нужно установить соответствующие драйвера. Иногда для этого потребуется отключить проверку цифровых подписей драйверов в Windows.
Неприятная особенность программаторов серии EZP – необходимость использования только идущего в комплекте ПО.
Для CH341A рекомендуется использовать программы:
- CH341A Programmer v1.18 [Скачать]
- AsProgrammer [Скачать]
- Colibri [Скачать]

#77

Перед использованием программы для прошивки требуется ручная установка драйвера, в установщике драйвера должна быть надпись WDM.
#77
В AsProgrammer 1.4.0 и CH341A v1.18 драйвер находится в папке "CH341Parallel_driver_support WIN7", в Colibri он один единственный и рабочий

#77

Пример использования AsProgrammer 1.4.0:

Сообщений об ошибках на этапе считывания, стирания, проверки, записи, сравнения содержимого быть не должно!

#77

5.7 ASUS USB Flashback (FB)

FB сохраняет актуальный MAC-адрес и идентификационные данные платы, поэтому переносить их нет необходимости.
Способ удобен, но крайне капризен к флешкам и не всегда даст нужный результат. При прошивке через ASUS USB Flashback плата может стартовать с CoffeeLake c пост-кодом 00, в этом случае требуется прошивка с помощью программатора. Например на плате M8H (плата из магазина, заводской биос 2202, оригинальные блокировки в FD установлены) обновление проходит отлично и перезаписываются все регионы. В остальных случаях отзывы неоднозначны.
В общем случае FB придерживается установленных в регионе FD правил на чтение/запись.
Метод хорошо подходит для варианта, описанного в пункте 5.2.
Для применения FB, флешку нужно отформатировать специальным образом:
- Скачайте и запустите WinSetupFromUsb, вставьте в ПК флешку.
- Установите в окне программы галочку «Fbinst Tool» и, выбрав формат FAT32, запустите форматирование кнопкой «GO».
- Затем внимательно изучите раздел «USB BIOS Flashback» в инструкции к материнской плате.
- Переименуйте согласно ему сохраненный в CoffeeTime файл с расширением .CAP (не забудьте подтвердить восстановление капсулы на последнем этапе модификации!).
- Скопируйте переименованный файл в корень флешки.
- Подключите к материнской плате 24-контактный разъем питания, вставьте флешку в разъем Flashback и нажмите находящуюся рядом кнопку прошивки.
- Ожидайте окончания процесса прошивки: светодиод перестанет мигать. Если индикатор в какой-то момент стал гореть постоянно, то запись не удалась - попробуйте другую флешку.
#77

6. Первый запуск

Он долгий самый

Перед первым стартом с Coffee Lake рекомендуется ненадолго полностью обесточить плату и сбросить CMOS.
Проверьте правильность подключения всех кабелей и устройств.
Если компьютер запустился, то просто ожидайте: загрузка до появления картинки может быть достаточно долгой. Также система может несколько раз самостоятельно перезагрузиться.
На платах ASUS, первый раз зайдя в BIOS Setup, установите значение «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
Обязательно проверьте показатели всех напряжений и протестируйте стабильность системы и температуры в стресс-тестах, играх и бенчмарках.
Если ПК не запускается, проверьте правильность действий на каждом этапе, уделите особое внимание модификации подложки. Малейшая оплошность может привести к отрицательному результату!

7. Особенности модификации, возможные проблемы и их решение

Не баг, а фича

Ранние инженерные версии Coffee Lake степпинга P0 (QQC0, QQBZ, QQBY, QQM5, QQM6) могут иметь дефектный контроллер PCIe (отвалы видеокарты, полная неработоспособность PCIe и т.д.). Предположительно, ошибка PCIe исправлена в более поздних экземплярах P0 ES (QQZ6, QQZ5, QRA2), но точных данных на этот счет нет. Если вы покупаете такой процессор, то обязательно проверяйте его полную работоспособность перед закрытием заказа. Если баг с PCIe не проявился сразу, то, скорее всего, процессор его лишен.
Процессорам ревизий P0 и R0 для работы встроенного видеоядра требуется VBIOS 1059 или старше.
С ME 11.0 объем используемой оперативной памяти может быть ограничен 16Gb.
Для Coffee Lake non-K ES есть ограничения по разгону памяти в зависимости от ревизии: U0 - до 2666Mhz, P0 - до 3333Mhz.
Если в биосе не доступна загрузка с NVMe-накопителя, то следует сменить на нем разметку с MBR на GPT. Накопитель по прежнему не будет отображаться в биосе, но его станет возможно выбрать в качестве загрузочного.
На некоторых материнских платах (например, ASRock 100, MSI 200) отключение HPET приводит к неработоспособности системы. Для восстановления достаточно сделать CLEAR CMOS.
[ASUS] Завышенное напряжение VCore (до 1.5V) в режиме «Auto» - это фирменный баг плат ASUS. Проблему решает установка значения «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
[ASUS] Убрать троттлинг на 2xxx биосах поможет значение «2.1» для настроек «IA AC Load Line» и «IA DC Load Line»
[ASUS] Иногда для процессоров P0 плата по-умолчанию устанавливает «AVX Ratio Offset» = 1. Микрокод 906EC_rev_96 решает эту проблему.
[ASUS] Некоторые платы 200 серии могут запускать 12-ти поточные процессоры на 1xxx версиях биоса используя микрокод 906EA_rev_6A.
[ASUS] Если плата не желает заводиться с XMP профилем или с заведомо рабочим разгоном памяти, то попробуйте настроить параметры «Boot Voltage VCCIO» и «Boot Voltage System Agent», для обоих выставив «1.1» или «1.2».
[ASUS] На связке 8700K + Z170-ProGaming + Radeon RX470 был замечен баг: дискретная видеокарта от AMD не инициализировалась как первичный видеоадаптер. Проблему решил однократный запуск системы с картой от NVIDIA (плата определила видеоадаптер в PCIe слоте и выставила необходимые для этого настройки), после чего карта от AMD заработала в штатном режиме.
[MSI] Если МЕ отключен, то при старте система на несколько секунд покажет соответствующее предупреждение, далее загрузка продолжится в обычном режиме.
[ASRock] Некоторые платы на H110 не работают с VBIOS 1059 (1062 не проверен), но без проблем функционируют с более старой версией 1054.

8. Дополнительная информация

8.1 Статьи пользователей, решения проблем, подборка информации по платам

Полезные посты в теме:

Статьи пользователей:

8.2 Разные полезности

Галерея со скриншотами кофемодных систем

[DE] Сравнительная таблица VRM большинства материнских плат Z170/Z270/Z370/Z390
[EN] Первые попытки запустить Coffee Lake на старых платах
[EN] Возможно, первый гайд по кофемоду
[EN] Решение вопроса с нерабочим PCIe x16 при использовании кофемода
[EN] Архивы с микрокодами для платформ Intel
[EN] Решение проблемы с HT при использовании кофемода
[EN] Обсуждение работы Coffee Lake на ASRock Z170/Z170M OCF
[EN] Руководство по использованию программатора CH341A
[RU] Ручной перенос настроек VBIOS
[RU] Тема с кучей полезной инфы по разным модификациям UEFI BIOS

Большое спасибо камраду АвтоСпец за помощь в подготовке материала.

Последний раз редактировалось MexicanHead 27.11.2022 16:45, всего редактировалось 32 раз(а).

Реклама
Партнер

180alex

Добавлено: 10.11.2024 21:49

[профиль]

Junior
Статус: Не в сети
Регистрация: 07.12.2016
Откуда: Воткинск

Rashomon писал(а):

Conjuration писал(а):

Я собирался обычный SATA 2.5 поставить, но получилось так, что под руками появилась m.2 ssd. На маркетплейсе заказал переходник на PCI x1 и все заработало. В биосе в разделе nvme отразился ssd. Винда встала через этот переходник без проблем.

Спасибо, это будет план "Б", а пока попробую сдать в магазин и поменять на обычный ssd. Думаю на скорость это особо не повлияет, ведь мат плата использует только sata интерфейс.

Тоже пару дней назад запустил наконец то СС150 на ASUS Z170-A, сколько она мне крови выпила))))
Оказалось запускается только на МЕ(CON) Enable, при первом включении не видит диски вообще, ни SATA, ни M2 в родном разъеме... Думал накосячил с биосом, и пробовал дальше подобрать комбинацию с рабочими дисками. Решил воткнуть SSD M2 в PCI через переходник, и о чудо! Заработало!
Поле первой загрузки с переходника опять начинает видеть и SATA и М2 в родном разъеме! Чудеса!

Вложения:

3802_ccc.jpg [ 104.08 КБ | Просмотров: 1188 ]

_________________
ASUS Z170-A, CC150, DDR4 Corsair 2400 2x8Gb

dezmand07

Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx

Кто сейчас на конференции
