Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Вообще ничего не помогало. Тупо не находил файл Биоса на других флешках. 🙄

у меня была такая материнка, все верно шла в сборке компа Machenike как раз с 13700к, то же была заставка, но я ее (пока не поменял на z690 taichi) на 19.05 прошивал и вполне все стабильно было, единственное логотип Machenike заменился на ASRock

Здравствуйте, подскажите пожалуйста на материнской плате z690 pro rs, есть тактовый генератор для разгона процессоров по шине?.
Материнка сейчас без процессора, посмотреть в биосе не могу.

vicking666 по-моему, там даже штатный клок от интела, а не отдельный, что означает, что (как и на 790 про рс) частоты проца будут неровные, и бцлк надо ставить в биосе 100.24 (100.25)

ASRock Z790 PG Lightning при подключении монитора ч/з DisplayPort каждый раз пищит 5 раз при старте, при этом дальше загружается и работает нормально. При подключении ч/з hdmi такой проблемы не наблюдается. Установил последнюю версию биоса. Что еще можно сделать для решения проблемы?

я бы предложил
Бипер из разъема вытащить просто или эпоксидкой загерметизировать динамик

А в БИОСе выключить звуковой сигнал не?

Так это фича такая у этой материнки? Или все-таки какая-то проблема? Первый раз с таким столкнулся, обычно бывало если при старте материнка пищит, то что-то не то с памятью или процем.

Когда пищит больше одного раза, это проблема. По твоей проблеме, не видит видюху. Проверь до конца ли вставлена видюха, проверь провод от видюхи до моника, по пробуй другой кабель к монику.

Darius13 может чел вообще на встройке сидит)))))

BY_Pashka
Может и такое быть. Или кабель не в видюху, а в материнку вставлен.

С кабелем все в порядке, после звуковых сигналов ПК дальше загружается и нормально работает. При подключении этого кабеля другого ПК, тоже все ок, никаких писков при загрузке. Внимательней прочитайте мое первое сообщение. Проблема именно при подключении кабеля display port, если подключаю hdmi, то все норм. Подключаю не во встройку, а в rtx 4080

Нашел причину "скачущих" частот подробнее тут: Процессоры Intel Core 13th/14th Gen (Raptor Lake-S/Raptor Lake-S Refresh - LGA1700) #18573258
В BIOS'e ASrock нужно выставить Power Delivery Profile = Performance mode

N1ghtwish хорошее замечание.

N1ghtwish фпс подрос?

gladvalakas1
Вряд ли, в новых играх упор в GPU, а в старых он и так работал на 5.3ГГц, но в BF2042 редкие статтеры ушли, хотя, я не уверен, что причина в скачущих частотах.

Ну у меня стоит по дефолту. 14600kf разгон по адаптиву 5500\4400, AC\DC 0.21\0.55 и в нагрузках все ок! Ставя в режим производительности начинает жрать больше, но профит тот же, так что оставил как есть.
Причем лимиты выставлены PL 280\320, CCL 300. LLC стоит на 3.

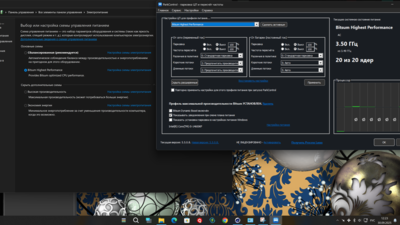

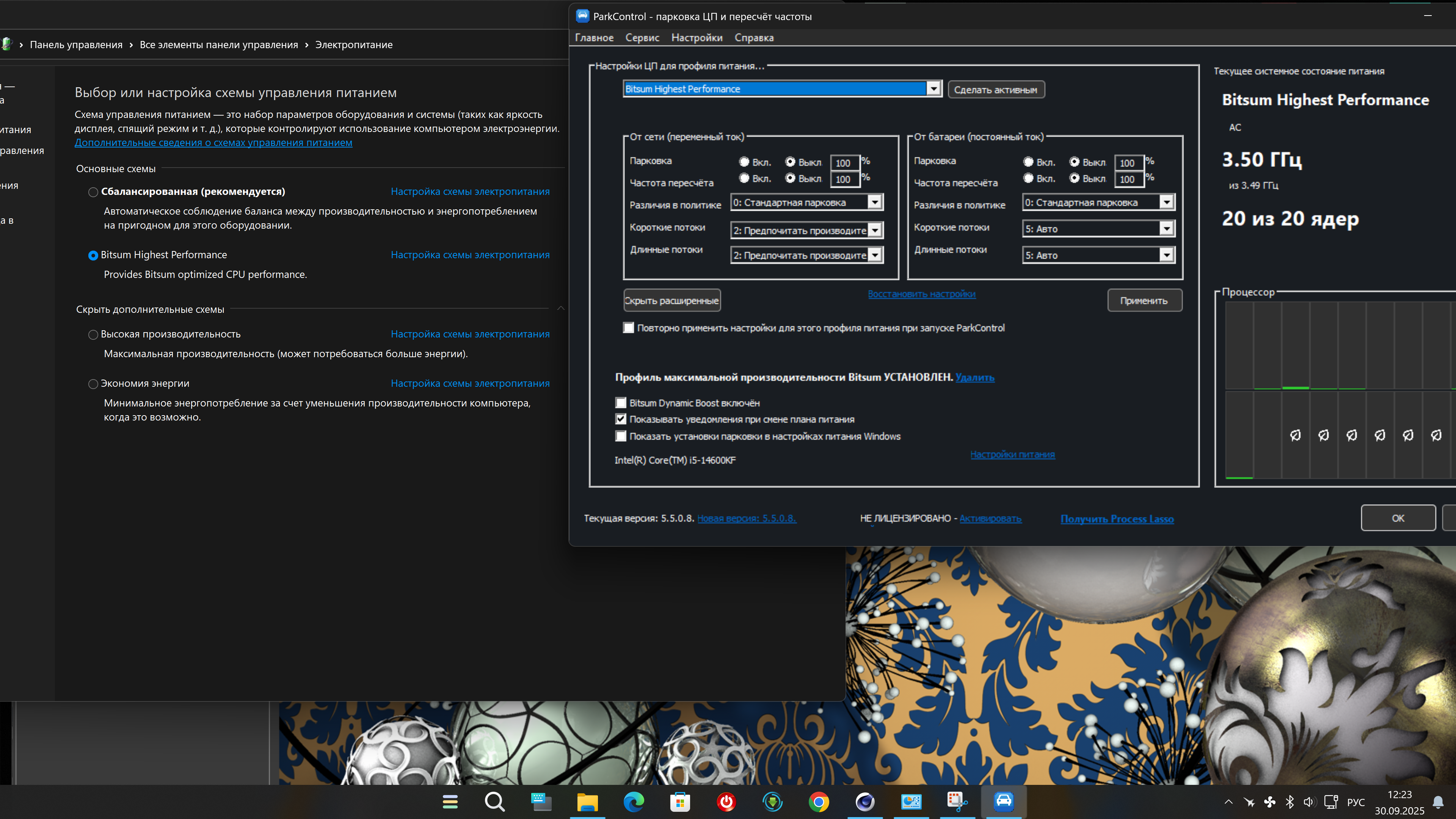

Но в Win 11 план электропитания выставлен BITSUM

btw, дает что-то хоть немного в играх или не?

Разницы не заметил, но сравнивал в синтетике +- 1-2 кадра, но правда скрины в наличии от иных дрв, может разница из за дров. В играх только в бенче Watch dogs legion проверил (других нет игровых тестов), все осталось по прежнему.

Единственный + от BITSUM, адаптив стоял AC\DC 0.24\0.51, с BITSUM понизил до AC 0.21 DC 0.55 и работает в стабе проц, включая avx2 стрессы, а с планом Высокая производительность, на 0.21 whea после уже 5 мин и вынужден был поднимать до 0.24.
Также с BITSUM снизил PL1 с 290 до 280 и CCl c 340 до 300, т.к. с такими пониженными лимитами проц лучше пашет, как минимум в бенчах.

Как там они строят план управления хз, нужно попробовать еще снизить АС, мож прокатит)
Сейчас Цп пашет в стабе bclk 100.25, 5500\4400mHz, AC\DC 0.21\0.55, ССL 300, PL 280\320, LLC 3, bios Default. Ring и L2 офсет 25мв. По синтетике планы на уровне погрешности одинаковые у Цп.

CHiCHo
А что с последним биос для асрок не то?
