Capable, Вы сами то верите в это? Причём в рекламном листке написано, что микросхема PLX PEX 8747 - Switch (т.е. коммутатор, переключатель). А коммутатор он может только либо с одним устройством наладить передачу данных, либо с другим. Одновременно никак не должно работать. Но что-то не нашёл я в документации, то на выходе обязательно PCIe 3.0 в режиме удвоения количества шин (хотя ASUS рисует, что Gen3). Соответственно, вопрос. Каким образом можно удвоить количество шин, не потереяв в скорости? Тут либо пакетами большими надо гнать поочерёдно данные в разные слоты на скорости PCIe 3.0, что очень плохо, либо просто снижать скорость до PCIe 2.0. Но тогда это не коммутатор, а конвертер или роутер получается.
Вариант с PCIe 2.0 мне больше нравится. Но по сути, такой же коммутатор стоит на видеокарте, который может из 8x сделать 16x, но с двухкратным понижением частоты.
Так что, если видеокарта может работать в 4x, то ASUS мог бы обойтись без этих разветвителей. Нужно было просто разбивать по 4x PCIe 3.0 на все слоты.
Но ещё раз повторюсь, на все китайских платах вообще отсутствуют любые коммутаторы. Поэтому казалось бы вариант брать только двухсокетную, но что-то больше 3-х слотов не видел.

mepavel Capable
Вот тут описывается как работает этот коммутатор:
https://www.anandtech.com/show/6170/fou ... s-and-evga

Tipa_Tip, там написано, что нет никакой информации низкого уровня о том как работает этот чип. Поэтому, то, что он там написал, взято из обсуждений на форумах и догадках его друзей. Он предполагает, что когда к одной видеокарте не обращается ОС, чип направляет поток данных на полной скорости на смежную видеокарту. Т.е. как я и предполагал в одном из вариантов, что данные передаются поочерёдно. По сути похоже на работу обычного сетевого коммутатора. Преимущество, что одномоментно видеокарта может получить до 16 линий, в то время как без этого чипа количество линий фиксировано и не может динамически изменяться. Минус этого чипа, то что вносит дополнительные задержки до 100 нс и имеет накладные расходы.
Т.о. одновременно на полной скорости PCIe 3.0 там все устройства работать не будут.

Да можете не сомневаться, проверено на собственном опыте, и не только. Всё работает как и заявлено. Если на материнскую плату установлены четыре видеокарты в серые слоты с доп. питанием , то на все четыре подаются 16 линий PCIe 3.0. Про остальное не могу сказать точно, так как в тот момент не было столько переферии.

Добавлено спустя 13 минут 11 секунд:

Помимо PLX PEX 8747 ,в этой связке используется дополнительные коммутаторы QSW, что тут непонятного? Или так и будем теорией заниматься?

Capable, не понял к чему это было сказано? Теория в том, что максимальная полоса пропускания всё равно ограничена линиями процессоров. QSW ASM 1480 тоже самое, просто из 8x раздает на два 8x. Точнее QSW ASM 1480 просто фиксированно 1 раз после включения переключает на нужный канал (не динамический переключатель): https://www.asmedia.com.tw/product/259yq4ASx6Xn9Mq8/5a7yQ34Rg9GpaWyF. Такие стоят на всех брендовых платах Hi-End Desktop.
А Вы похоже считаете, что все устройства одновременно могут работать на полной скорости задействованных линий PCIe 3.0.

Ну так в теории то всё возможно, а на практике всё совсем по другому. Я вам советую опираться исключительно на практику, а уж потом выдвигать свои домыслы в эту ветку за действительность. И пока только мы видим , что ваши домыслы не соответствуют действительности. Иногда ведь лучше просто промолчать.

Товарищи. Скажите пожалуйста какой биос с турбо бустом прошить на материнскую плату jingsha x99 d4 (AD12-B v1.0) c 2620V3. Спасибо.

На нее подходят биосы от HUANANZHI X99-F8 и от HUANANZHI X99-TF, в шапке их полно на любой вкус.

Согласен, есть. Тут Вы безусловно правы. Но врядли эти процессоры мне когда нибудь понадобятся. Даже в разгоне они не на много производительнее ведущих Е5 26**.

Можно. Но так ли нужно? Если только будет занятся нечем, ради интереса. Сделаю, если вспомню, "на вскидку". Но... Да, будет чуть лучше, но для тех нужд для которых берется (уже приехал)E5 2630Lv3 нет особой необходимости. Это в основном нетребовательные рабочие задачи. Игры если и будут то так же нетребовательные и редко.



Спасибо за ссылку, но уже читал. Там собственно нет ничего, что было бы неизвестно. Общая статья для людей кто совсем не интересуется PC. Именно статья, а даже не обзорный тест. Больше интересны комментарии. Есть один индивидум, который утверждает что чипы 8gb 20nm еще производят. На самом деле с второго квартала 2019 года Samsung их перевела в разряд EOL(End of Life). Искать его специально при наличии того же E-die от Micron считаю бессмысленным.

Коллеги, подскажите пожалуйста, методику включения доступа к таймингам памяти и правки шины в биос.
Идет ко мне QIYIDA X99-H9
Планирую со своей снять оригинальный дамп биоса и уже на нем провести доработки.

Пришли регуляторы оборотов 2&3-х пиновых вентиляторов с температурной зависимостью и памятью настроек: https://aliexpress.ru/item/1005001524820498.html.
Очень подробная и понятная инструкция здесь: https://mysku.ru/blog/aliexpress/80959.html

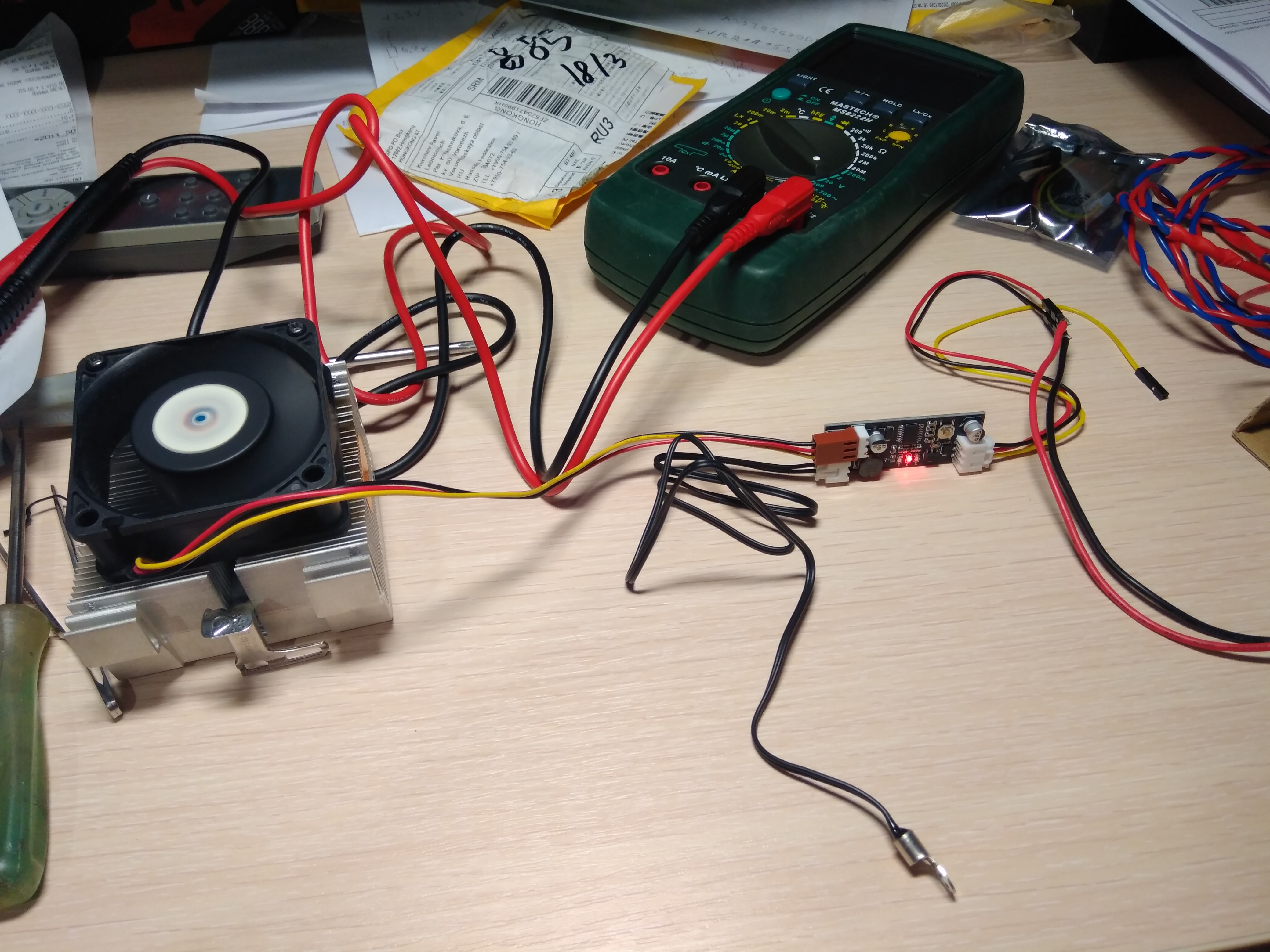

Проверил все режимы - всё работает просто превосходно:

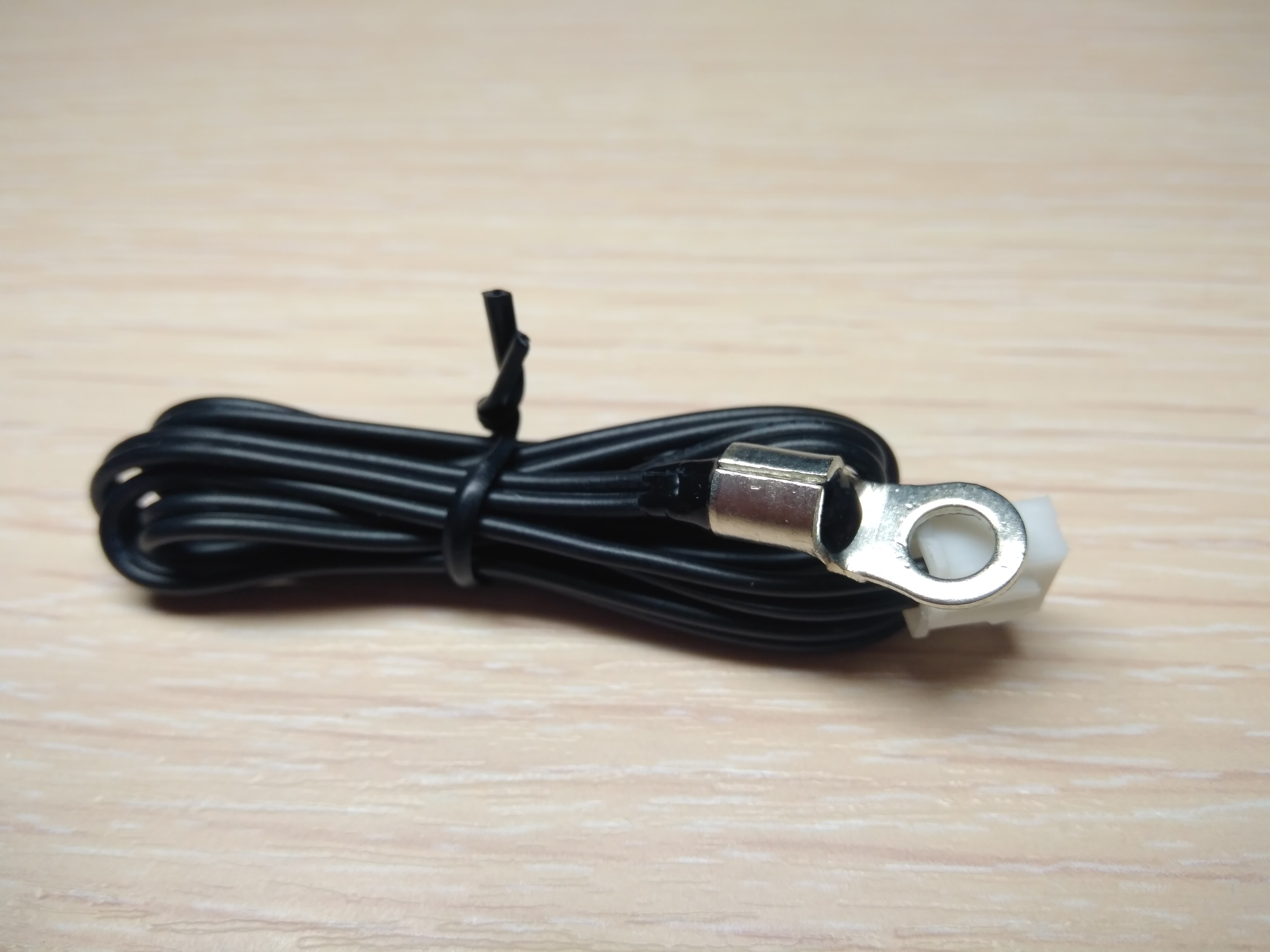

Температурный датчик вклеен в электротехнический наконечник из довольно толстой латуни. Все провода довольно неплохие. У термодатчика по ощущениям изоляция проводов термостойкая - силиконовая.

Из минусов - разъём термодатчика на плате расположен рядом с разъёмом подключения вентилятора. Из-за этого не получается подключить 4-х пиновый вентилятор. Как вариант решения - можно просто перепаять разъём термодатчика на обратную сторону платы. В общем получается очень недорогое, функциональное и компактное решение.
Как раз удобно применять для VRM и системных вентиляторов на китайских платах.

Добавлено спустя 30 минут 53 секунды:

Поздравляю с приобретением. А что за нужды такие? Если говорить о памяти, тот тут уже цена/качество и совместимость. Есть производители, которые указывают в даташитах полные параметры, вот таких я и рекомендую.
Я тут поковырялся на эту тему в даташитах на процессоры и обнаружил очень интересную особенность.
Суть в том, что на все десктопные сокеты приводится подробная информация о том, сколько банков, какие чипы (формула памяти), какая формула чипов (ранги) поддерживает контроллер памяти. Например, какой-нибудь десктопный SkyLake может работать как с 8-ми, так и с 16-ти банками. Но как речь заходит о серверном сокете, то такой информации нет. Максимум написано с какими объёмами чипов может работать КП.
А теперь идём далее по сокету 2011-3.
Вот интересная ссылка: https://www.intel.com/content/www/us/en/products/docs/platform-memory/component-and-dimm-module-ddr4-archive.html
По которой мы имеем, что процессоры v3 (Haswell-EP) и v4 (Broadwell-EP) проверялись на совместимость только лишь с серверной памятью.
Но мы не останавливаемся на этом, а идём в High-End Desktop сегмент на 2011-3, и видим, что есть информация только для процессоров Broadwell - https://www.intel.com/content/www/us/en/platform-memory/ddr4-udimm-core-i7-69xx-68xx-validation-results.html(аналогично у серверного сегмента Haswell-EP по ссылке выходит на файл от Broadwell-EP).
А там уже более интересная информация, что тестировались только модули Kingston, Micron и Samsung. И, как мы видим, львиную долю занимает Samsung. И только у Samsung работают 4 ГБ модули. О чём я говорил, что Samsung делает даже модули на 4 ГБ с 16-ю банками. Из этой таблицы действительно можно сделать вывод, что работает только 16-ти банковая память в отличие от десктопного SkyLake.

Раз нравится Crucial c чипами Micron E-die, то ничего против не имею. Но пока я не нашёл ничего хорошего в этих чипах и производителе модулей памяти, который даже даташит не может сделать.

Всем привет.

Huananzhi x99-tf, развалился задний аудиоразъем на динамики. На материнской плате встроенный аудио разъем используется для подключения передней панели 5.25 с выходом на наушники. Решил использовать SPDIF через Unnlink аудио конвертер (SPDIF to R/L RCA 3,5 Jack) - не работает.

SPDIF - как его активировать в BIOS? мои поиски в BIOS(17.05 20) не привели к успеху.

В по Realtek 2.81, через меню программы видно активный spdif - но звука нет

Lexus_78 В винде в аудио устройствах, по умолчанию вывод SPDIF (Цифровой вывод) выбран?

win10, в трее на значке звука, выбираю или realtek динамики (аудио разъем), или realtek digital (spdif).
во 2-м варианте звука нет.....

Lexus_78 Лучше зайдите в меню управлений звуковых устройств ( которое в старом стиле от 7-ки ), там поставте цифровой выход звука по умолчанию. Тогда программы точно "будут знать" на какой вывод звук подавать.

та я и в 10-ке только что ставил по умолчанию (realtek digital output) - без измнений. даже видно как ползунок звука отображает звуковой поток с youtube.com - самого звука нет.
уже и UAD driver нвкатил - без изменений. откатился на 2.81 обратно. и там (UAD), и в 2.81 - в настройках звука Digital Output, где отображается значек Realtek - пишет "используется разъем RCA", а в нете нашел что должен писать "используется цифровой разъем" ...?
где включить разъем SPDIF? может кто подсказать?

там по идее можно через реестр переназначать разъёмы на тот что не развалился а ля https://youtu.be/swEIZO_lp48 Насчёт же SPDIF уже и не помню пользовал ли эту тему(ибо если и проверял то 1 раз и проблем не было) но могёшь ещё такие https://github.com/AlanFinotty/AAFDCHDriverMod/releases дрова опробовать

А есть смысл отключать - а то InSpectre покаживает что performance good.
Но я так понимаю она все равно не гуд.
Есть ли смысл в отключении защиты от Spectre meltdown?


Т.е. если это отключить в софте то будет ли этого достаточно, если уже вшит интеловский микрокод который это патчит? Можно как то убрать этот микрокод из биоса? (я так понимаю они же обновление прошивки биоса это чинили, а не на CPU уровне?)



А как обходить лимит TPD на китайских платах?

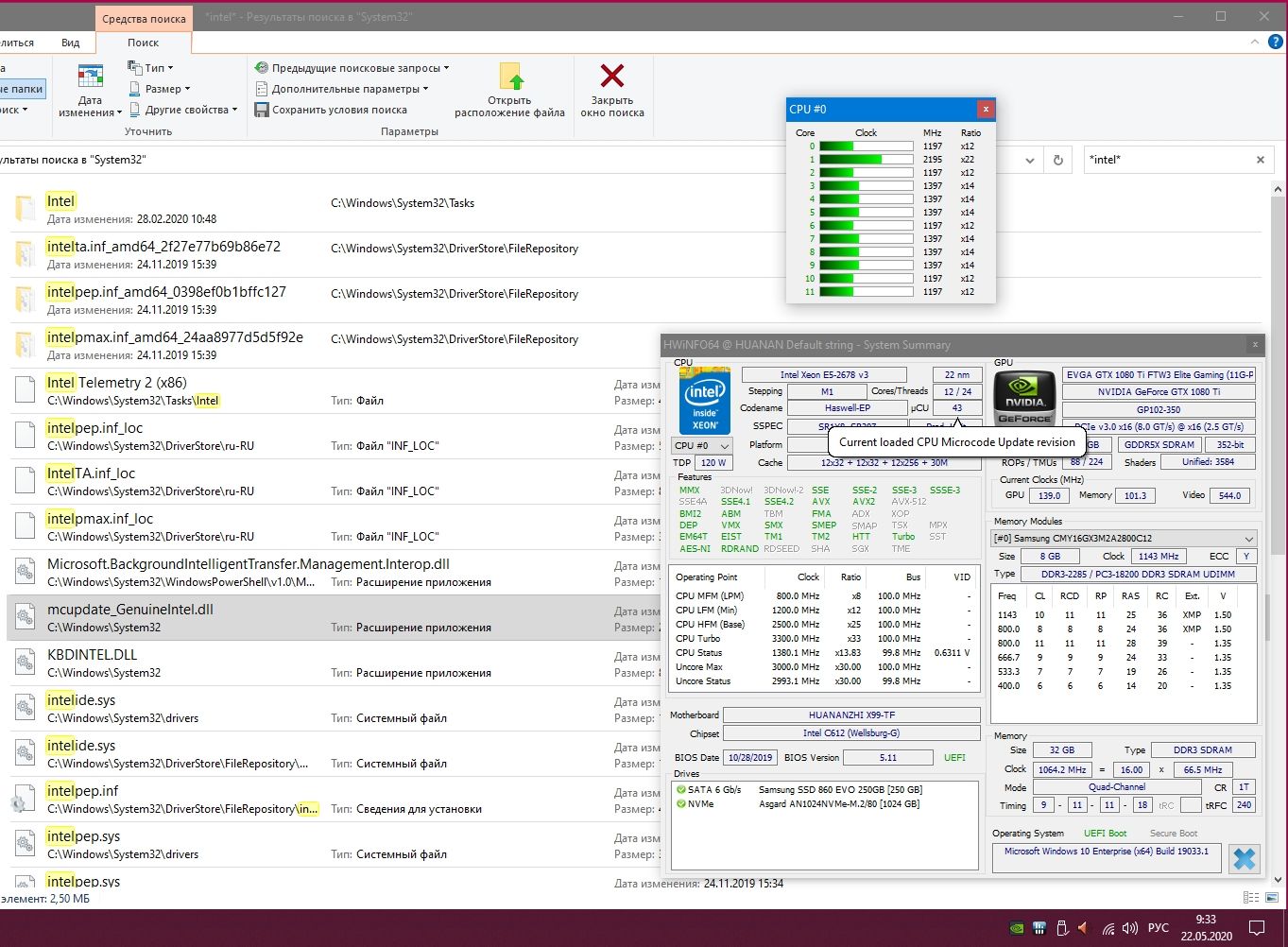

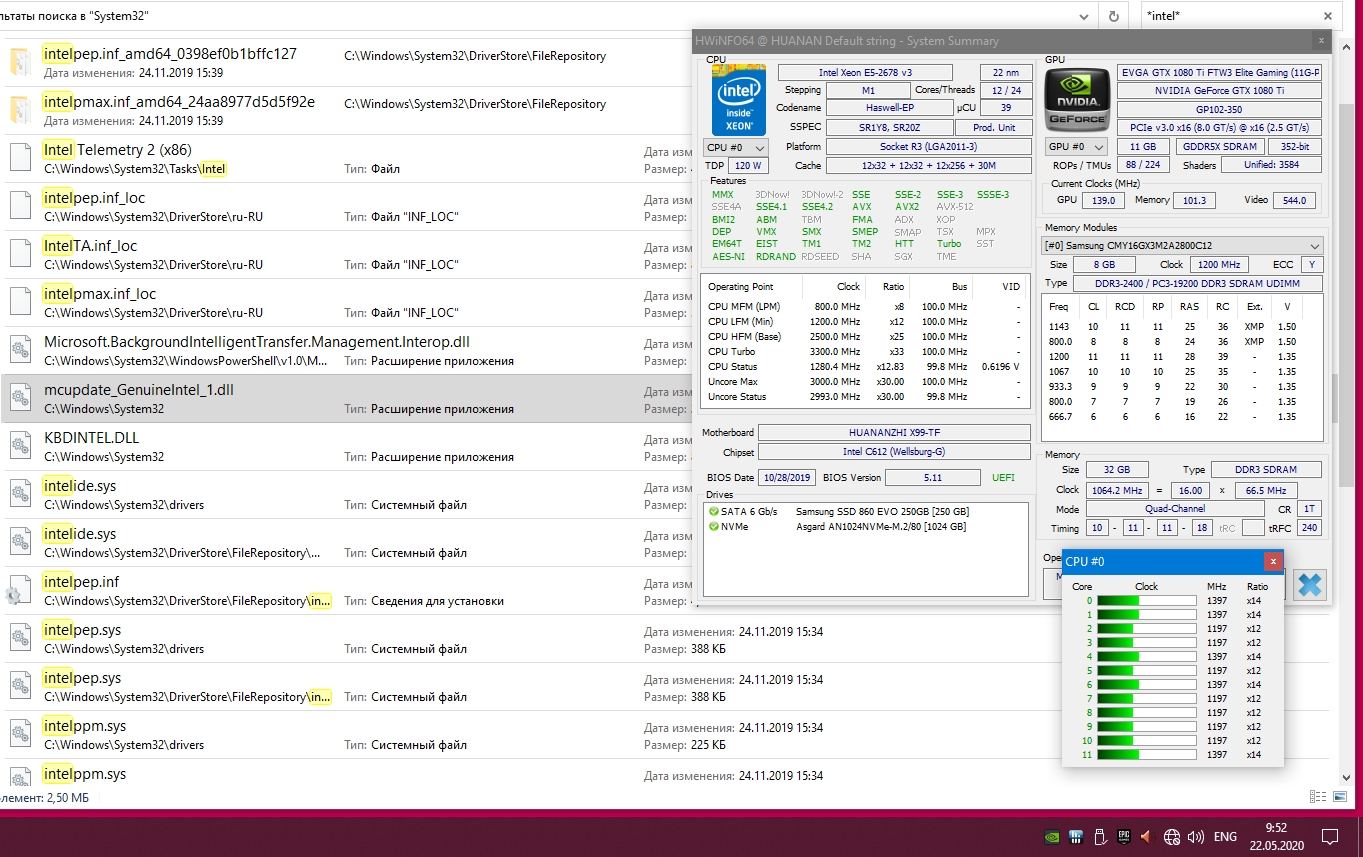

если ты сделал анлок, то ты его считай уже убрал и винда будет пользовать свой из mcupdate_Genuineintel.dll либо то, что ты ей установишь и уже без mcupdate_Genuineintel.dll

В S3TurboTool отметить "Включить баг SVID/FIVR" при сборке драйвера DXE.
