Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

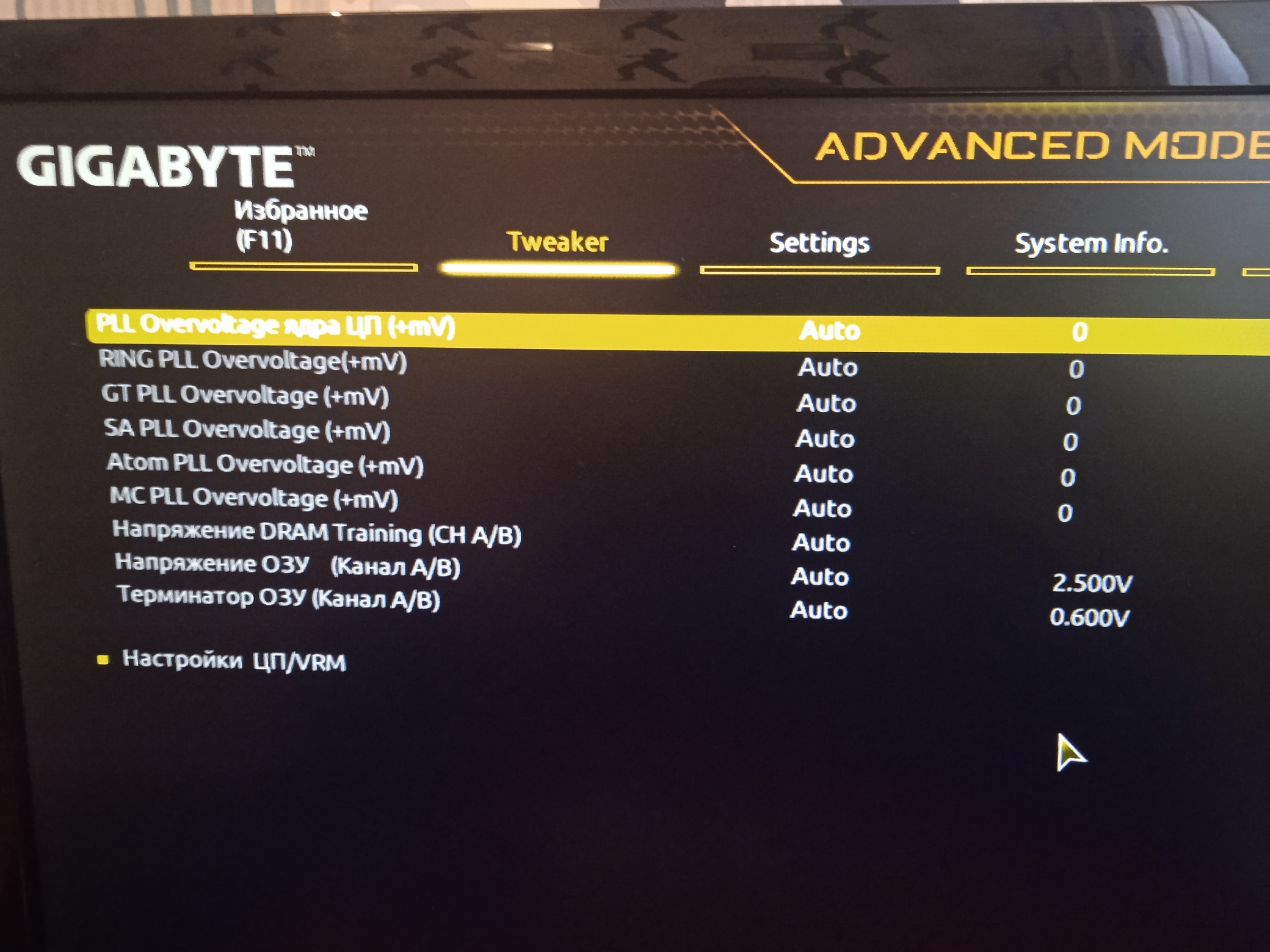

vddq выше напряжение drам это типа аналог IA??) а где vccsa)я кстати каким то макаром смог поднять частоту на 3700 причем тест прошел без ошибок тест мем5 впервые за долгое время! подняв vddq и напряжение тренировки памяти!!но блин тут последовательности не видно не фига по идее поднимаешь напряжение должна повышаться частота рабочая))а понижаешь частоту должны уменьшаться тайминги) тут же тайминги не ужимаются ваще что на 3700 что на 3200!!и вольтаж не особо на все это дело влияет дает только запускаться с ошибками кое как)

Добавлено спустя 11 минут 7 секунд:
Должно быть чем выше напряжение тем больше стабильности но тут не всегда так в основном чем оно выше тем больше ошибок в мем тесте

Grisha777
Поясни за картинку!)

эт он наверно yfhrjvfy хотел скинуть иллюстрацию GIGABYTE LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17861379 но провидение выбрало тебя в цитату.
но ты готовься к обновлению

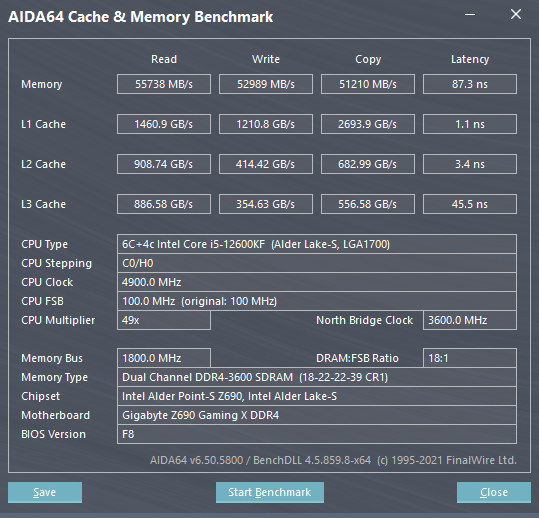

Господи, господа или гуру помогите))) новая система на новом железе впервый раз вообще на таком биосе((( кроме как включить встроенный XMP профиль на 3600 не могу ни чего настроить и даже войти в ручные настройки таймингов . можете пошагово пояснить куда тыкать(что выбирать)) я чайник (это факт) я бы и успокоился на этом 3600 заводском только меня смущает в аиде задержки больше 80( на этой же памяти у других людей чуть больше 60... да и хотябы 4000 взять было бы выше крыши станадарт ХМР тайминги выставляет 18.22.22.39

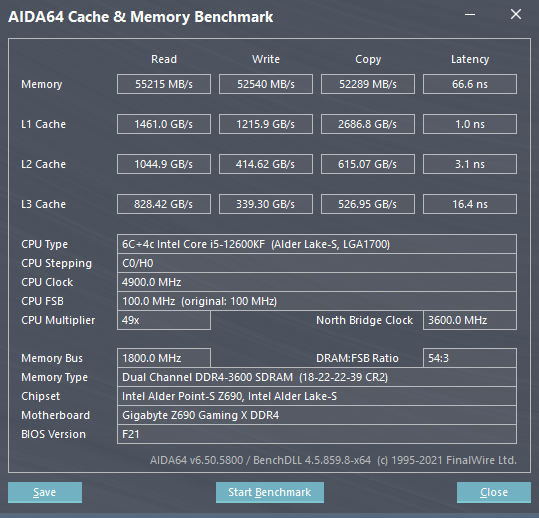

убрал ХМР профиль осталась частота 3600(по умолчанию в первый раз стартовал на 2400 а тут 3600 сам держит) поставил Гир1 и всЁ больше ни чего не менял задержки стали куда лучше - но подскажите на что то это CR1 - CR2 в колонке с памятью влияет?!?!? поди забить и забыть так и оставить?!?

Разобрался с тем, что GAMING X DDR4 на свежих биосах не давала менять настройки. Дело было в старом МЕ (материнка версии 1.0)
GIGABYTE LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17841801
Благодарность товарищам kimanenak и BOBKOC

Залил F22, полет нормальный. XMP 4000 в режиме GEAR1 завелся с первой попытки. Напруга на проц ниже, чем в старых версиях биос. Больше ничего не трогал пока что.

залей заодно(при случае) гигапрофиль, собрату по мамане вопрошающему выше к господу, пускай поглядит на 4000

было бы ЩЩикарно конечно вот только пошагово бы еще, даже без картинок тупо по названиям колонок что надо нажать.... СПС заранее ребят

А что это? В голову приходит Intel Management Engine, но это ведь драйвер чипсета и он не влияет на настройки bios.

Правда чё это такое МЕ и как его обновить,разве в биосе можно обновлять чё то кроме самого Биоса)?

Раньше бывало встречал, что для одной версии bios есть два варианта обновления - полное (включая ME) либо только сам bios. Там ME был именно как компонент bios. Но у GAMING X я такого в загрузках не вижу. По этому и спросил.

спрашивать опосля хождения по ссылке и прочтения контекста.

Блин я не о том подумал а о том что появиться возможность регулировать напряжение io или Sa, хотя бы одно из двух ((

Так это обновление на драйвера чипсета?
Или это часть прошивки матери, как например у Asus-ов было - https://www.asus.com/my/support/FAQ/1047868

Да.
У меня материнка первой ревизии и была прошивка Intel ME 16.0, все версии биос свежее F8 не давали менять никакие настройки. Обновил до 16.1 и все заработало. Почему-то на сайте гиги отдельно это не скачать.

Благодарю за уточнение. Именно это меня и смутило, что на сайте Gigabyte нету.

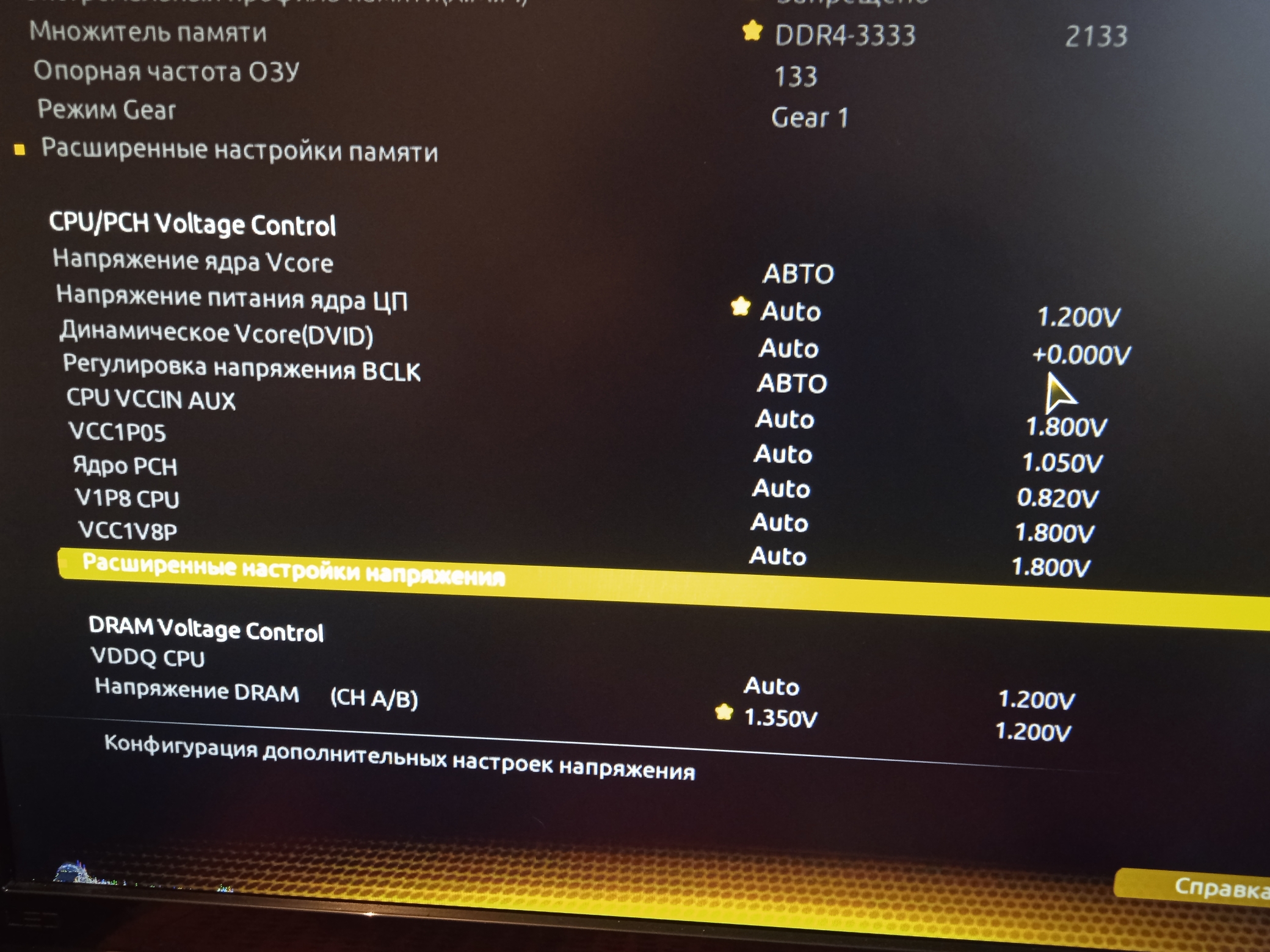

а ты вот говоришь vccsa есть а в какое подменю зайти чтоб его можно было изменить

Все там же, в основном меню, не?

Все там же, в основном меню, не?[/quote]
нет там не фига уже неделю лазию) все биосы попереставил) ну почти все)

Добавлено спустя 5 минут 45 секунд:
а блин я тут почитал что эта херня бывает ток на процессорах с К в конце у меня походу дела нет 12400f

Добавлено спустя 20 минут 39 секунд:
все что есть)

по идее, вывести то можно MSI LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17860227 наверно, но толку, скорее всего, не будет.

Судя по функционалу этой фигни приписка должна была быть не z чипсет а какой нибудь h как раньше,
