Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

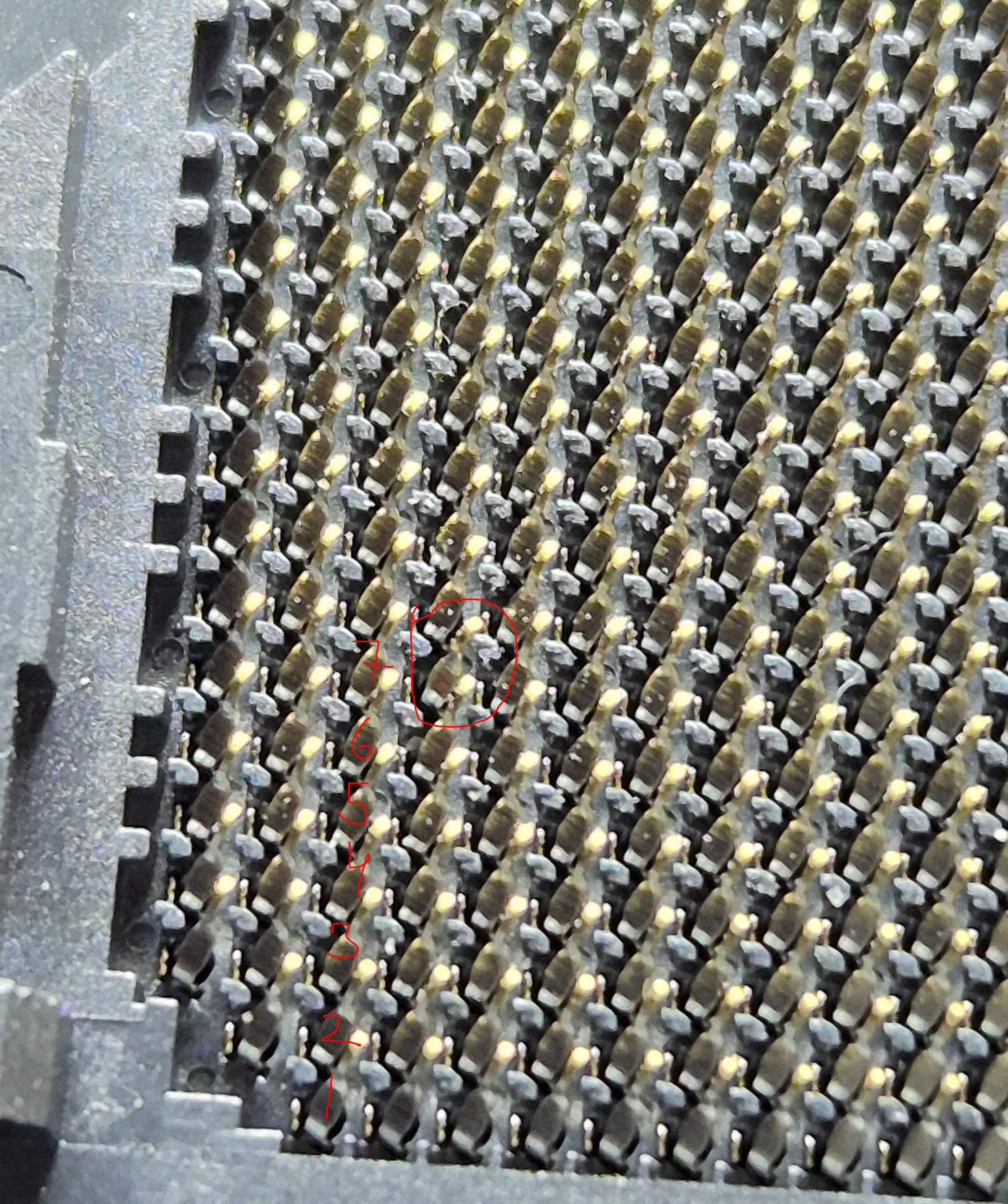

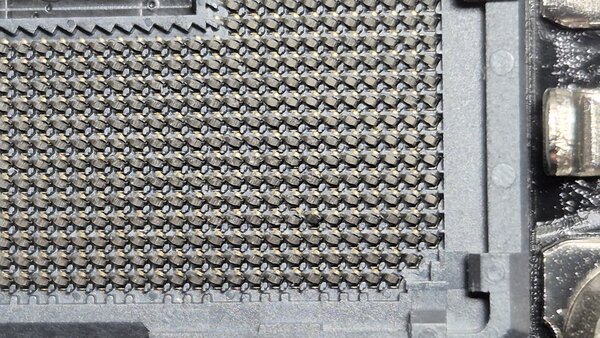

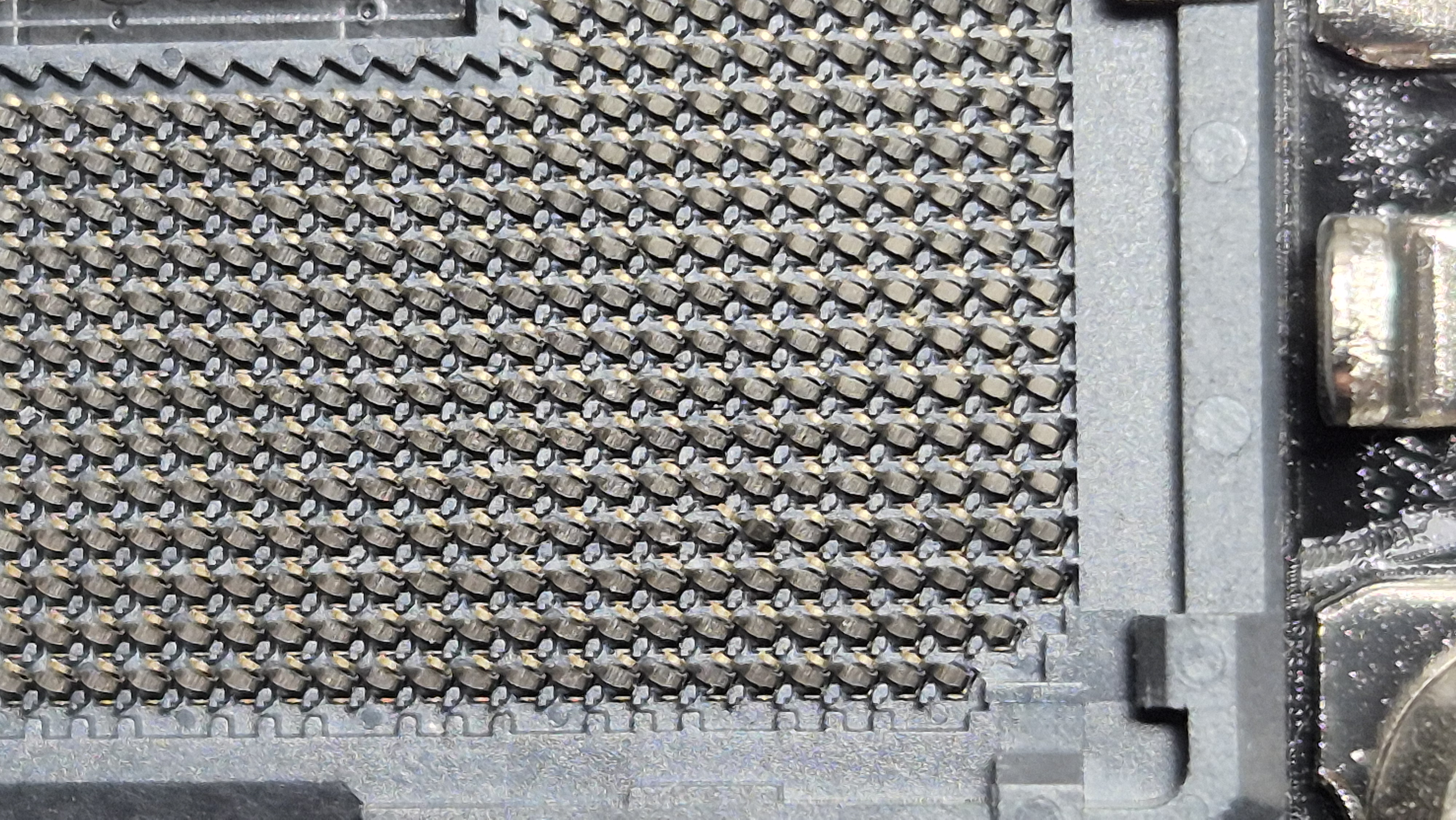

Всем, привет, мне нужен совет по материнской плате ASRock H670 PG Riptide на сокете LGA1700. У меня, к сожалению, погнулась одна из ножек - ножка D7, которая отвечает за GND. Подскажите пожалуйста, стоит ли мне сильно переживать по этому поводу? Т.е. нести в мастерскую и т.д. Сейчас я не могу проверить работоспособность материнской платы, т.к. процессор Intel i5-12400, с которым она работала 3 года, уже продан и у меня вообще нет никакого процессора. Я планирую взять i5-14600k, но сейчас немного переживаю, а не сгорит ли у меня этот мощный процессор из-за такой поломанной ножки...

Приветствую всех, подскажите где в биосе AsRock находится настройка значения tREFIx9?

Данный параметр не представлен.

Всем привет! Парни, лежит уже второй год комплект, решил собрать. Мать 760M RIPTIDE + 32Gb DDR5. Хочу туда поставить 12400F и по шине разогнать до 120мгц. Мне кажется или нет, что у асрока вышел когда-то какой-то биос, после которого разгон по шине стал невозможным или можно смело заливать последнюю версию?

Cyborg Можно заливать.. Там есть 09 микрокод.
Но я сидел на 10.06. Ибо не видел смысла для 12400/12700 новых БИОСов.

Обновил последний биос, а там такое добавили , надо это включать или не обязательно?

Сам спросил, сам ответил
Теперь понятно для чего нужен Control IOMMU Pre-boot Behavior
https://3dnews.ru/1134198/valorant-nach ... s-v-ikh-pk

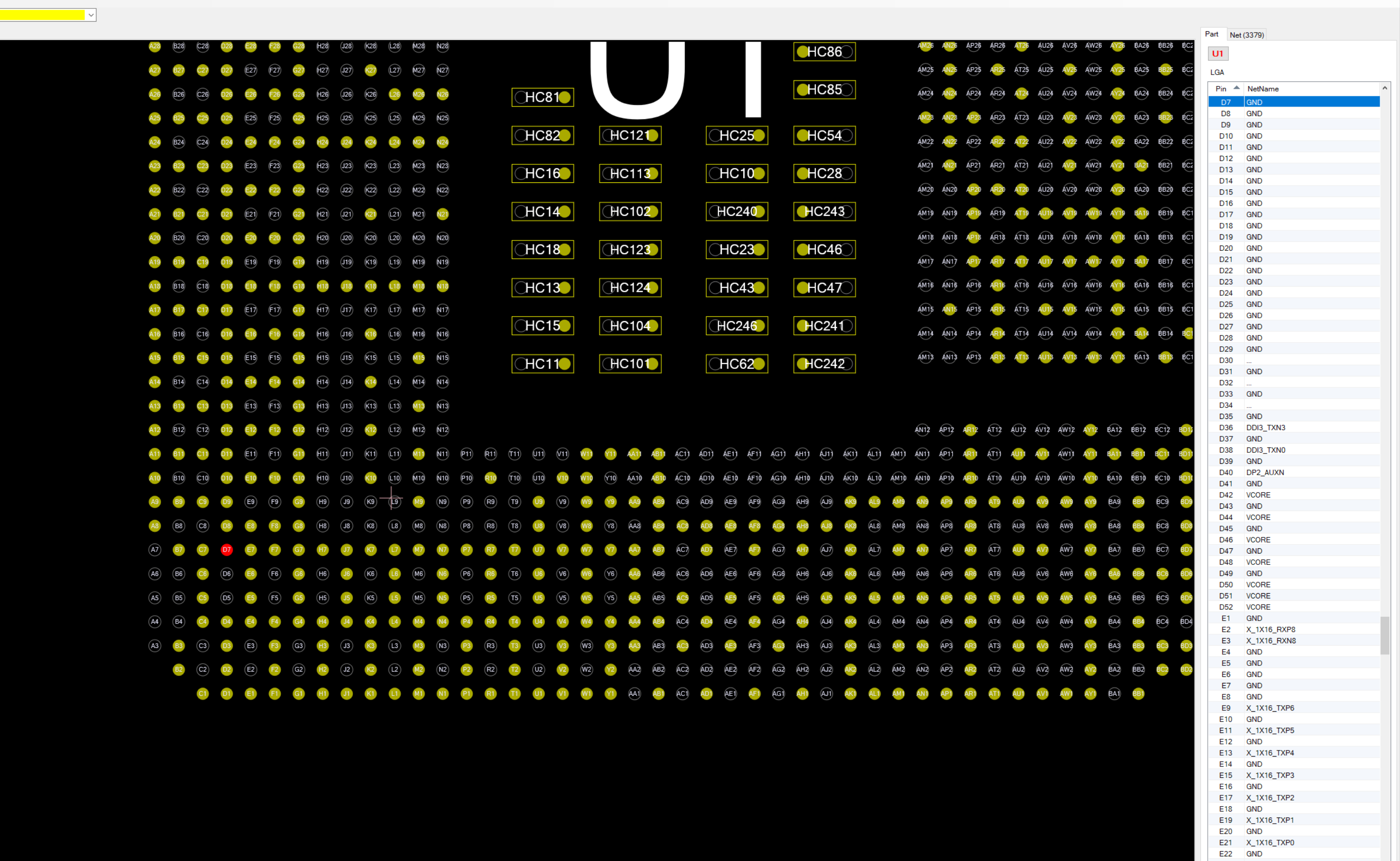

нет если ножка просто будет обломанной и никуда не достает, контактов GND там хоть отбавляй а вот если бы ножка была с контроллера памяти то были бы проблемы. там достаточно одну ножку отцепить и канал оперативной памяти не будет инициализироваться и система будет висеть. вообще с сокетом поосторожнее надо

И что там хорошего?

читай ссылку

Читал, фигня.
Я вообще о версии биос, что нового в 10***, есть какой то прогресс по настройке озу и цпу для более высоких частот?

Скажите, биосы с обновлениями микрокода лучше не шить в случае с алдер лэйком..? Спрашиваю потому что накатил последний на свою голову, память стала заментно быстрей работать, но не держит старые тайминги, колдовал-колдовал, откатился на старую версию 24 года.

Зум не надо

Насколько я понял, 129 микрокод это зло. Биосы после него лучше не шить, для себя увидел минус, что андерврольт после 129 микрокода не работает. Подождем, что нам куратор темы ответит.

Cyborg Я его и шил, а потом 0x12F, ощущение что с каждым обновлением материнке становилось всё тяжелей. Пробовал офсет (правда не помню на какой именно версии) - не работало, из-за этого и начал экспериментировать. Потерял весь вечер и только зря похерил профили, сейчас всё по новы буду настраивать..

На b760m riptide offset у меня при разгоне по шине 2400f нормально не заработал на 8.05 версии bios. Шить дальше под вопросом, проще остаться на фиксе.

Cyborg Я остановился на
1. Optimize BIOS default for 13&14th Gen K SKU by Intel recommended setting.
2. Update CPU microcode to 0x125.
3. Improve memory compatibility.
это 10.06 для рептиды в свое время. ща прост уже на Ультре давно..

я откатился на 18.04, который до 0x125.

Я уже год на 12B и никаких проблем вообще, думаю прошить последний 12F.

Nikolayovich к сожалению зеленые плашки которые перестали стабильно работать с прежними таймингами.
