Обсуждаем материнские платы Asrock на сокете 1851.
================================================
Заявленные платы (обновляется)...
ASRock Z890 PRO-A с 20-фазным питанием и транзисторами на 60 А.

ASRock Z890 Taichi и Z890 PG Nova, обладающими 25 фазами и внушительным VRM на 110 А. Nova имеет и внешний тактовый генератор для разгона по BCLK.
Z890I Nova WiFi (стоит маленький кулер в Врм("пищалка") для компактных систем.

Z890 Phantom Gaming Riptide, расположена на ступеньку ниже Nova и
мАТХ Z890M Riptide WiFi

а также ещё более бюджетная Z890 Phantom Gaming Lightning WiFi.
ASRock Z890 LiveMixer WIFI. На этот раз плата без яркой, вырвиглазной раскраски.

Z890 Steel Legend.

Z890 PRO RS WiFi.
Для эстетов будет Z890 Pro RS WiFi White белого цвета текстолит и наполнение.

================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
================================================
Asrock Timing Configurator 4.1.5 для систем на базе Core Ultra

================================================
Таблица Debug LED Troubleshooting Checklist

================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
================================================
Немного скриншотов с описанием вольтажей

==============================================================================
Пример настройки 265К на Z890 в ФИКС частотах, множителях и вольтажах.
ASRock LGA1851 на чипсете Intel Z890 #18593346
Процессоры Intel Core Ultra 200 (Arrow Lake-S / LGA1851) #18614216
==============================================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

ага

Как то быстро у вас все произошло, в один день проблема с высокой температурой, а на следующий уже ответ от сервиса, что обмен платы. И в итоге вообще непонятно в чем дело, напряжении на камне на скринах не завышенное, как тут мп может быть виновата?

Первые субъективные впечатления о Z890 Nova Wifi в связке с 265к

Процессоры Intel Core Ultra 200 (Arrow Lake-S / LGA1851) #18711187

Шикарная плата получилась - а учитывая её цену, у неё не много конкурентов.

Отличное качество исполнения, удобная в целом для сборки, из нюансов - приехала с стареньким биосом 2.08, но на удивление он работал хорошо. С него плату обновил на 3.24, без всяких нареканий.

Море настроек в прошивке, всего с избытком и на всевозможные хотелки. Функционал и периферия, то же достойная. Про упаковку и другие моменты по ссылке. Если есть вопросы по плате - задавайте

Всмысле? Она же работала? Или там нашли ещё какой-то дефект?
265K, конечно, горячий проц (именно моментально нагревается и скачет 40-80С как ноутбучные кристаллы) и жара от него много, но 13700K/14700K ещё хуже
Я бы лучше искал именно отборный 265K (не 270K, от него толку для игровой машины мало, а жрёт на 30-40Вт больше в игрушках на UE5).


Это на 2-секционной башне? Мазь какая?
Свой 265K сейчас держу на upHere UE2TC8 (он же продаётся ещё под кучей имён типа Snowman MT880, RISE MODE STORM 8 и т.п.) в стоке + X25 паста (нравится тем, что не сохнет по 3 года при постоянной работе >70C) и у меня ядра погорячее при 100W потреблении выходят.
При том, что на 1700/1851 сокетах у него работают все 8 трубок и сам он всегда тёплый/горячий.
Надо андервольтить, наверное...


Strix -E
Но в момент покупки разница в ценах была в 2 раза. За одинаковые деньги (ну +30$ за Асус) взял бы Стрих.


Ну дефект у неё есть один значимый.
Я поставил AHCI M2 SSD WDS100T2B0B в единственный SATA M2 порт в этой плате и он всегда греется до 46-48С в простое теперь под куском железа, так плавно нагревается от него за час. Просто на открытом стенде - около 35С. Его вообще сложно нагреть до 50С.
И 990Pro в верхнем M2 PCI-E 5.0 "зажат" 5070Ти (250W в игрушках) снизу и 265K сверху - 50...55С постоянно. Ну хоть не 70С.
Вобщем, на всё это надо дуть сбоку, по-идее.


БИВИС в разрешении 1440p отрисовывается как DOS-оболочки с небольшим лагом, когда быстро скроллишь. И одно P-ядро грузится до 100% и греется до 60-70С.
На 1080p такой проблемы нет.
Пробовал на 2-х разных мониторах через HDMI.

да. мазидла- ID cooling Frost X25
Потом была поставлена вода Термалрайт_Призм

Которая в 1.5 раза дороже ,очень смешно их сравнивать))

Честно сравнивать за ту же цену, ROG STRIX Z890-H gaming Wifi, которая проигрывает Нове во всём практически от количества вентиляторов и м2. до питальника. Ну может биос чуть менее бажный.

Asus ROG Strix Z890-F Gaming WiFi которая стоит под 40-43к, врм пожалели...

Стрикс серия это самое беспонтовое на что можно потратить деньги имхо - у меня стриксы были несколько плат F/E, у текущего Асуса если и брать что-то, это топ платы 2-3 модели в линейке. И то, за цену Hero, есть MSI ACE и другие варианты.



это мелкие придирки к эргономике, и непонятные претензии, ой греется ссд под вк у самого выхлопа, ну дак а как иначе если его под карту положить, у меня на msi было так, же, мне просто лень слот было менять. Но это мои проблемы, что я его туда засунул)), Мп от этого хуже не стала.

А что касается M2 Sata, при покупке можно посмотреть схему в мануале, и обзор. За 33к плата по качеству и возможностям практически безальтернативна, Томагавк хорош по охлаждению и питанию но не добирает в мелочах. Карбон дороже но при наличии Nova - он не нужен. Очень крутая модель получилась.

Что касается биоса, он по качеству лучше чем у Гигабайт , c саппорта можно выпросить любую кастом прошивку, если чётко объяснить зачем и для чего, Асус с его формальными отписками тут ни о чём.

p.s мп не рендерит в 2к оболочку, а указывает текущее, рендер там по умолчанию FHD, и 1024, быстрый вариант, переключитесь на шустрый вывод картинки.))

Добавлено спустя 19 минут 9 секунд:


Можно указать в описании, что в версии для Mini-Atx, стоит маленький кулер в Врм("пищалка"), старшая Нова без оного.

На момент покупки мной Z890 стоили:
NOVA - 20К
MSI Эдж - 31К
MSI Карбон - 33К
STRIX -H/-F/-E - 24К/28К/39К
Все, кроме -E, с гарантией оранжевого магазина 36 мес, а именно -E - из подвала с 1 годом гарантии


Это да. Нужно мутить новый кузов типа того же Геометрик Фьюча 5 с продувом снизу вверх и ВК ставить в райзер вертикально (там эта вариация предусмотрена). ВК холоднее не станут, а LGA 1900 будет 300-450W в мейнстриме.


На Томагавк и TUF много нареканий в Z890 поколении. Очень сырые БИВИСы на старте и через полгода тоже мало что поправили. Не рассматривал.


ITX?

Господа, а как на Нове лучше даунвольтить 265K?
Попробовал через Max Voltage Configuration, но там стоят строки:
P-core Max Voltage Limits 1.517
E-Core Max Voltage Limits 1.317
Ring Voltage Limits 1.545
и менять можно количеством шагов только вверх от значения "Vfuse".
На ASUS Strix, как я понял, эти значения можно переключить в редактируемые напрямую и тупо поставить "1,35В", например.

Есть примеры в шапке- через фикс.
На ринг можно тупо, если его не гнать (дефолт 38), ставить 1,0V и усе.
AC/DC вообще можно не трогать- все достигается настройками вольтажей (на вход и на Р/Е Core) нормально.

это качество камня, отсюда его лимиты, + там же где-то смещение к фузам, лучше не редактировать без идеального знания питальника Arrow Lake имхо....))

На Нове есть глобальный оффсет, есть адаптив по точкам +ядрам, и куча всего ещё.



я игрался только с глобальным оффсетом в Legacy режиме, ко всей курве. Для некоторых опций надо делать систем ресет или cold boot для перенициализации дефолта, в описании так и написано. Учитывая сложность архитектуры, а Асрок не идеальные биос писатели , я пока ограничено играюсь.

Вот тут -50 ставил, это в милливольтах. -0.05в, работало всё корректно


Редактирование AC/DC в дефолт профиле Интел - смещение на сотые доли в минус- 0.76(до 0.75), может привести к задиранию наоборот до 1.8 mhom, что приведёт к повышению приблизительно на входе DLVR до 100 милливольт, например было 1.376 , будет 1.472 - но это не баг Асрок, как мне сказали в переписке с TD Asrock, а похожее поведение многих плат других производителей, и объясняется это тем что в последнем микрокоде 0x121 жёсткие критерии безопасности и защиты цпу со стороны DLVR.

Это поведение не купируется отключением опций Floor power managment/IA CEP или Undervolt protection, или что скорее всего, я не отключил всех защит, и надо было ещё перевести Stable mode в OC, а сам глобальный профиль, Интел Default в Asrock OC, но без глубокого знания питальника и архитектуры, это может быть опасно.


да, верно.


Такую плату за такие, деньги, это "праздник" просто, тут выбор очевиден

Вот тут инфу скидывал, всё ещё сам не читал

Процессоры Intel Core Ultra 200 (Arrow Lake-S / LGA1851) #18714698

не нужно трогать АС/ДС. Незачем.

Добавлено спустя 1 минуту 44 секунды:

Я в шапку примеры кидал, ссылки рабочие.

я уже на практике выяснил , Ну на Интел профилях так точно крутить ни к чему, питальник "возмущается" и расценивает это как критическое событие.

в Интел сделали всё, что бы не повторилась ситуация с деградацией, ни при каких условиях. Очевидно будут ещё микрокоды и ME обновления...будут полировать это дело.


Почитаю

Отключил E-ядра. Гонял только 8 P-ядер - так отклик системы выше.
В БИВИСе поставил такие значения (не сразу, а уменьшал и смотрел стабильность) по первым 2-м скринам BY_Pashka:

Fixed Voltage 1.2V
VDD2 Voltage 1.3V
+VCCIO Voltage 1.2 (не даёт поставить значение ниже 1.15, на LGA 1151/1200 его все ставили 1.1V, насколько помню)
Vdd2Mv Voltage 1.3V
Vddq Voltage 1.3V

Всё стабильно бенчится и работает на стоке + XMP1 (8800Mhz) и даже на x56 (через intel XTU) + XMP1 (8800Mhz).
Но это не приводит к уменьшение TDP - надо "зажимать" именно напряжение на ядре.
У меня по показаниям AIDA такие макс.значения при:
Сток - 1,425V
x56 - 1,552V
x57 - всё крашится даже автонастройках БИОС.

UPD:
Поставил Core Input Voltage - Fixed - 1,35V
LLC с Auto (значение Level 6) прописал Level 2.
Сразу в стоке упали TDP с 140W до 105W и максимальная температура с 85С до 74С.
Но встроенный в XTU бенч показывает 3800 баллов вместо 5500 (E-ядра отключены, P-ядра бенч проходят на x52).

Поставил Core Input Voltage - Fixed - 1,29V (как на Реддите рекомендуют)
Всё тоже самое.

Поставил Core Input Voltage - Offset
Значение: -100mV (меньше понизить не даёт, хотя -262mV должен давать?)
В AIDA показания после загрузки:
1,32V при TDP 102W при x52 и 3850 баллов (должно быть 5500)
1,494V при TDP 140W при x56 и 4700 баллов (должно быть 6000)

В синтетике AIDA провалился почти во всех тестах на уровень i7-6700...i7-5820

Короче, AIO 420 нужно, а не вольтажи крутить... Ну или если припирает по температурам - лочить PL1 и PL2, упадёт частота в многопотоке, ну будет как в ноутбуках

Процессоры Intel Core Ultra 200 (Arrow Lake-S / LGA1851) #18714713

я его сам ставил 1.15в, но это не напряжение на imc как было на прошлых поколениях, а "Vccio_1.25" , не даёт снижать ниже - потому-что черевато отвалом периферии, кстати при его недостатке могут быть провалы по 0.1% фпс

Пруф по ссылке

Вполне допускаю, не буду уже ниже опускать.
Я дополнил пост выше.

UPD:
При значениях вольтажей
Fixed Voltage 1.2V
VDD2 Voltage 1.3V
+VCCIO Voltage 1.2
Vdd2Mv Voltage 1.3V
Vddq Voltage 1.3V

В RDR2 вылетает из игры в первые же 30-40 секунд

Даунвольта по Core не было, его я снял ранее.
Вернул в сток всё, короче.

По 250К на В860 с китом на 6400 (32/39/39) который пока до 7800 предварительно
на вольтаже- VDD-1.4, VDDQ-1.32, VPP-1.82
SA-1.2, CPU2-1.32, VCCDDQ (VDDQ_Tx)-1.28


CR23
#77
На В860 регулировать напряжение на Р/Е ядра нет возможности. Только Общий входной вольтаж (фикс/оффсет/LLC).
D2D не мониторится. Только NGU (изменить множитель тоже нет возможности).
В860 хорошо так порезан БИОС(((, но жить можно..

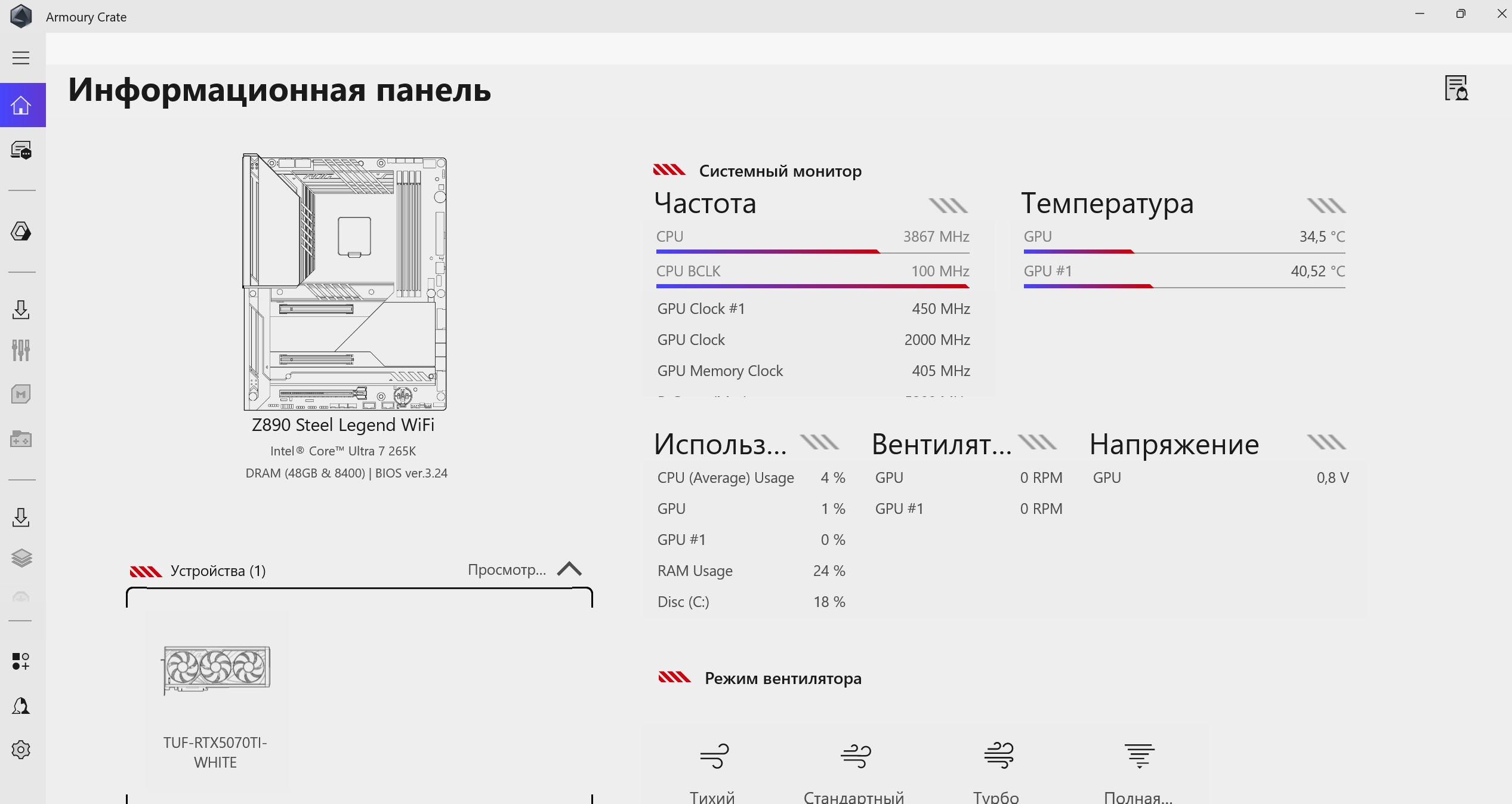

Забавно. Armory Crate распознал Asrock

Еще по В860М..
Это все настройки вольтажа на проц((((


Маленько погуглил- у всех производителей принцип "кастрации" В860 по вольтажам Р/Е VCore одинаков.

Асрок ответил по вольтажам Р-Е в БИОС в860.
Благодарим вас за обращение в ASRock.
Платформа B860 не поддерживает опцию напряжения Core P/E.
Его можно настроить только глобально с помощью опции Core Input Voltage. (скрин выше в мессаге)
Поскольку качество и стабильность каждого отдельного процессора различны, мы не можем дать универсальную рекомендацию по параметрам напряжения.
Обратите внимание, что любая ручная регулировка напряжения — будь то увеличение или уменьшение — технически считается разгоном.
Изменение этих параметров может привести к непредсказуемому поведению системы или проблемам со стабильностью.

Основные отличия Asrock z890 Nova от Taichi



OCF серия идёт уже 10-ти слойка. И там питание по жирнее, 2 слота памяти+ Oc tool-kit(набор кнопочек для контроля шины,LN2/и другими функциями для разгона, Дуал биос) + подрезанная периферия в угоду задачам, этакий аналог Асус Апекс.
