да не, боязнь тут не приделе, есть такая штука адекватность и разумность. =) я понимаю, что 1660 конечно это реально хороший проц, если поставить на него воздушник 250 ватт- греться не так сильно будет, за 70 может не выйти в среднем в тяжелых стресс тестах. Просто избыточная мощь не очень нужна.

Очень странно. А почему бы и нет, за туже цену , что и 1650v3. По сути + 2 ядра и 4 потока в подарок.

Есть какая нибудь фотка этого колхоза? Самостоятельная простронственная соображалка не работает. Есть у меня тепловые трубки с радиаторами от старых видеокарт. Сидел голову ломал как закрепить. Так и не придумал. Выписал термопрокладки с али ,думаю без них начинать не стоит. Но родить рабочую идею так и не удалось. Одна водянка на ум лезет. Но тогда придется закупать все заново и кулер для проца валяться будет уже купленый. Так БУДЕТ ЛИ ДОСТАТОЧНО кулера на 60. Есть готовые варианты монтажа(визуально чтоб посмотреть)? 60х60 прям к родному радиатору прикручивать?А если просто по маленькому но высокому радиатору приклеить на спину каждому полевику и охлаждать поодаль стоящим кулером. Какая у известных термоклеёв теплопроводность?Выше чем у термопрокладок 6-12 или такая же?

Еще прошу дать совет по поводу охлаждения памяти.Хватит каждому модулю по медной пластине приклееной "арктик" прокладкой на каждый бок ? Не отклеится она от температуры (упадет плпстина на мать)?Потрогал в тестах чипы памяти -палец почти на грани болевого порога (около 60 градусов)

Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16843188

У меня не получилось положить вертушку как у него, ибо процессорный кулер очень массивный, пришлось под небольшим углом засунуть вертушку, то есть она плотно не прилегает к радиатору, пока вроде все работает, когда играю в игры включаю на полную обороты у вертушки.

Да нормальный он, а не жручий. Я пользуюсь со Снеговиком, и все у меня замечательно. Это ваши там фантазии на тему.

Опять же, можно купить его, и выключить у него ядра, убавить разгон. Потом, когда протрезвеете, и начнете адекватно оценивать мир, включите ядра обратно, и будет все нормально. А вот у 1650v3 ядра не отрастут, покупать его у вас с рук за эту цену, когда 1660v3 стоит столько же, никто не станет. Разница в цене небольшая, смысла в такой экономии нет никакого. Или 1650 переоценен, или 1660 недооценен. Или и то, и другое.

В общем, не знаю, че я тут прописные истины объясняю. Дело каждого.


Ага. Самому смешно...

Добавлено спустя 1 минуту 15 секунд:

Вот именно... Можно в биосе отрубить ядра, если не нужны.. Черти что пишет.

Где Вы видели дешёвые термопрокладки с коэффициентом теплопроводности 6-12 Вт/(м*K). Если на али такое пишут, то это не означает, что так и есть! Реально у термопасты КПТ-8 примерно 0,8-1 Вт/(м*K).
У дешёвых термопрокладок по факту где-то от 1 до 3 Вт/(м*K). Всё что Выше и стоит соответственно. На результирующие тепловое сопротивление будет влиять не только коэф. теплопроводности, а площадь и толщина. Но Вы ещё учтите, что у мосфета сверху пластик, который имеет низкий коэф. порядка 0,9 Вт/(м*K). Тот же термоклей может иметь и плохую теплопроводность, но за счёт тонкого слоя можно получить куда меньшее тепловое сопротивление, чем с прокладкой. В идеале на каждую пару мосфетов можно приклеить отдельный высокий радиатор или взять группу по больше (тут всё зависит от неплоскостности платы).

Выписал Экстрим одисей термал пад, на коробке аж 12,8 вт/м*К пишут.само собой врут.но есть надежда хотя бы на 6 вт/м*К .
взял потоньше 0,5 в надежде на то , что хватит покрыть НЕПЛОСТКОСТНОСТЬ из за которой столько гемора.Вы ,кстати , помню полевики подбирали под 99tf. Если нашли болеее лучшии опробованые варианты (чем родной) полевиков , то поделитесь пожалуйста инфой. МОЖЕТ и способом какого нибудь группового впаивания владеете? для приведения плоскостей всех транзисторов к единой базовой плоскости. Мне на ум приходит такая идея: приклеить перед пайкой все корпуса к плоскости одного радиатора -впаять все разом-отрвать отклея или растворить его после пайки(ну или ....оставить приклееным к общему радиатору) .
Порекомендуйте , пожалуйста , клей с хорошей теплопроводностью.
А как насчет слегка шлифонуть наждачкой уже припаяные полевики прямо на их родном месте с целью выровнять к одной плоскости? Думаю там толстый слой пластмассы.
В нашем варианте VRM несмотря на низкую теплопроводность корпусов мосфетов , все же самая эффективная точка охлаждения этот самый корпус? или другие варианты есть-к примеру с обратной стороны платы(но там кусок текстолита большой толщины)

Добавлено спустя 7 минут 58 секунд:

Натыкался на али на жесткие прокладки из оксида алюминия с высокой теплопроводностью . Но здесь их приколхозить некуда

Добавлено спустя 7 минут 50 секунд:

По его ссылке радиаторы уже раскуплены все. Надо новую ссыль.

Добавлено спустя 7 минут 19 секунд:
Я имею ввиду эту ссылку. Уже нет радиаторов. ".....терзают меня смутные сомнения , что пассивного охлаждения таким радиатором не хватит"

Приветсвую всех!

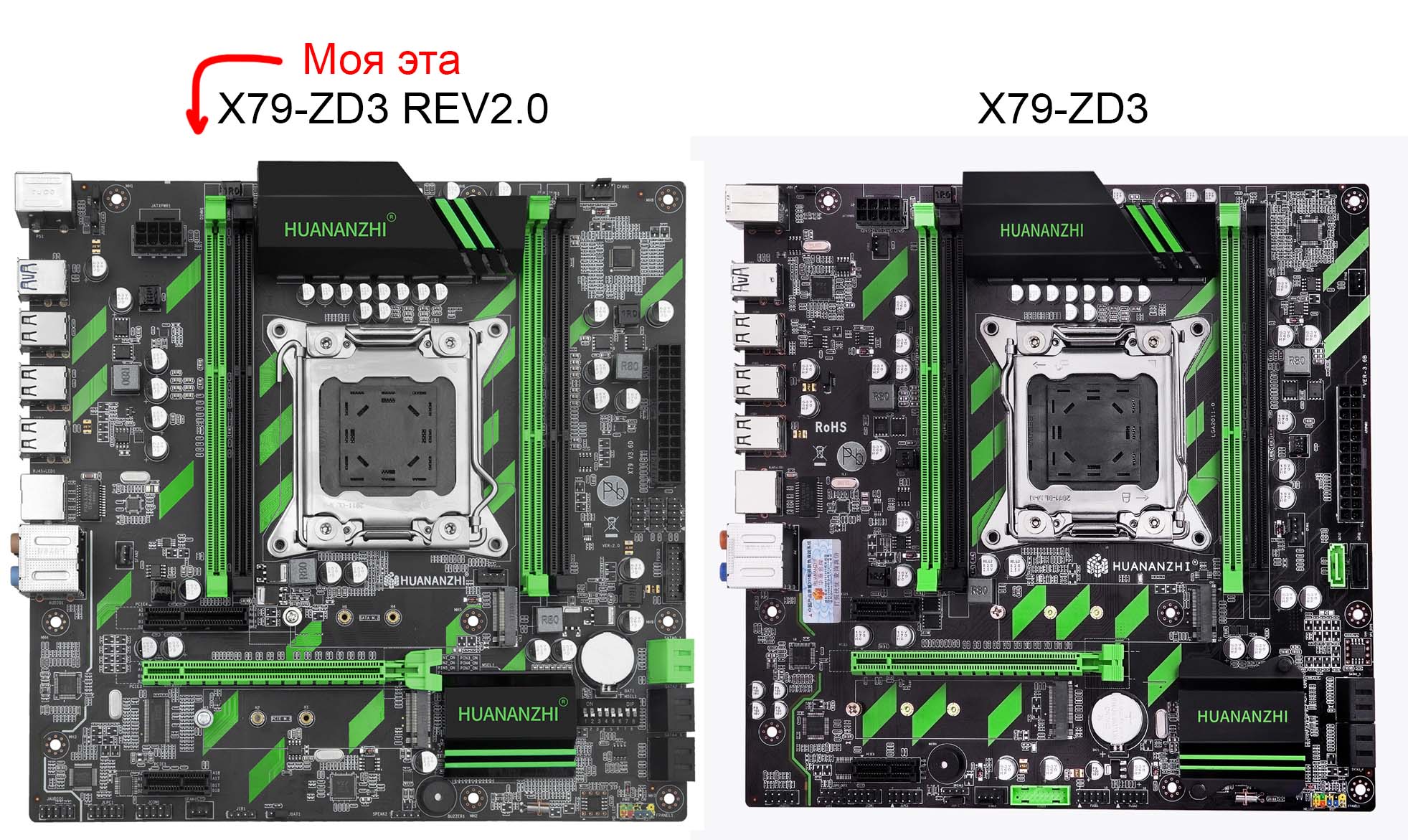

У меня Huanan X79-ZD3 REV2.0.
Заменил на нем E5-2689 на E5-2697 v2. Со старым процессором все работало 4 месяца без вопросов его TDP 115Вт. У нового 2697 v2 130Вт.

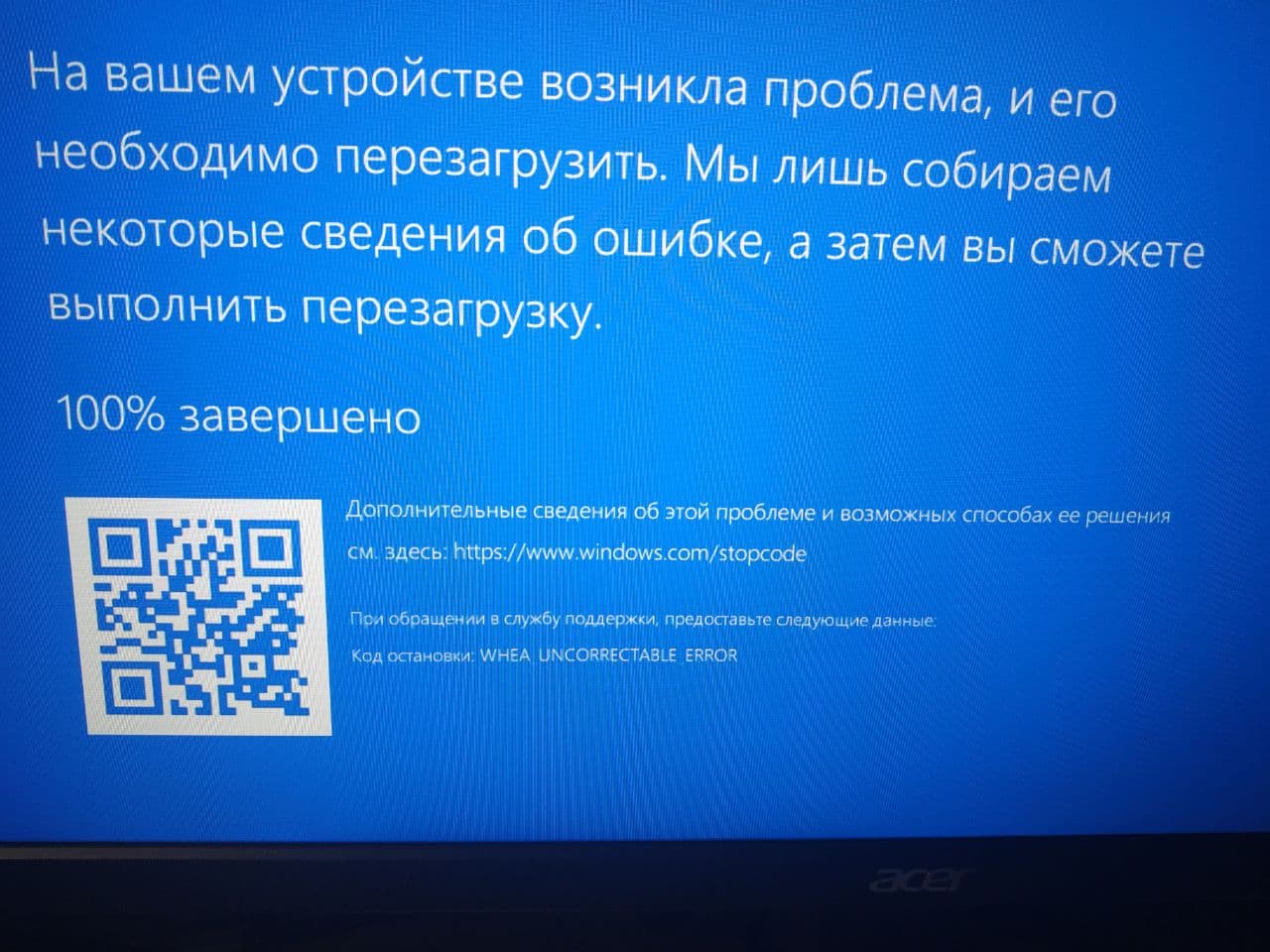

С новым млата не стартует на стоковом биосе вообще, сразу валится в синий экран аппаратной ошибки.
Прошил биосом от купи дешево, удается запустить с выключенным в биосе турбо режимом. Работает стабильно.

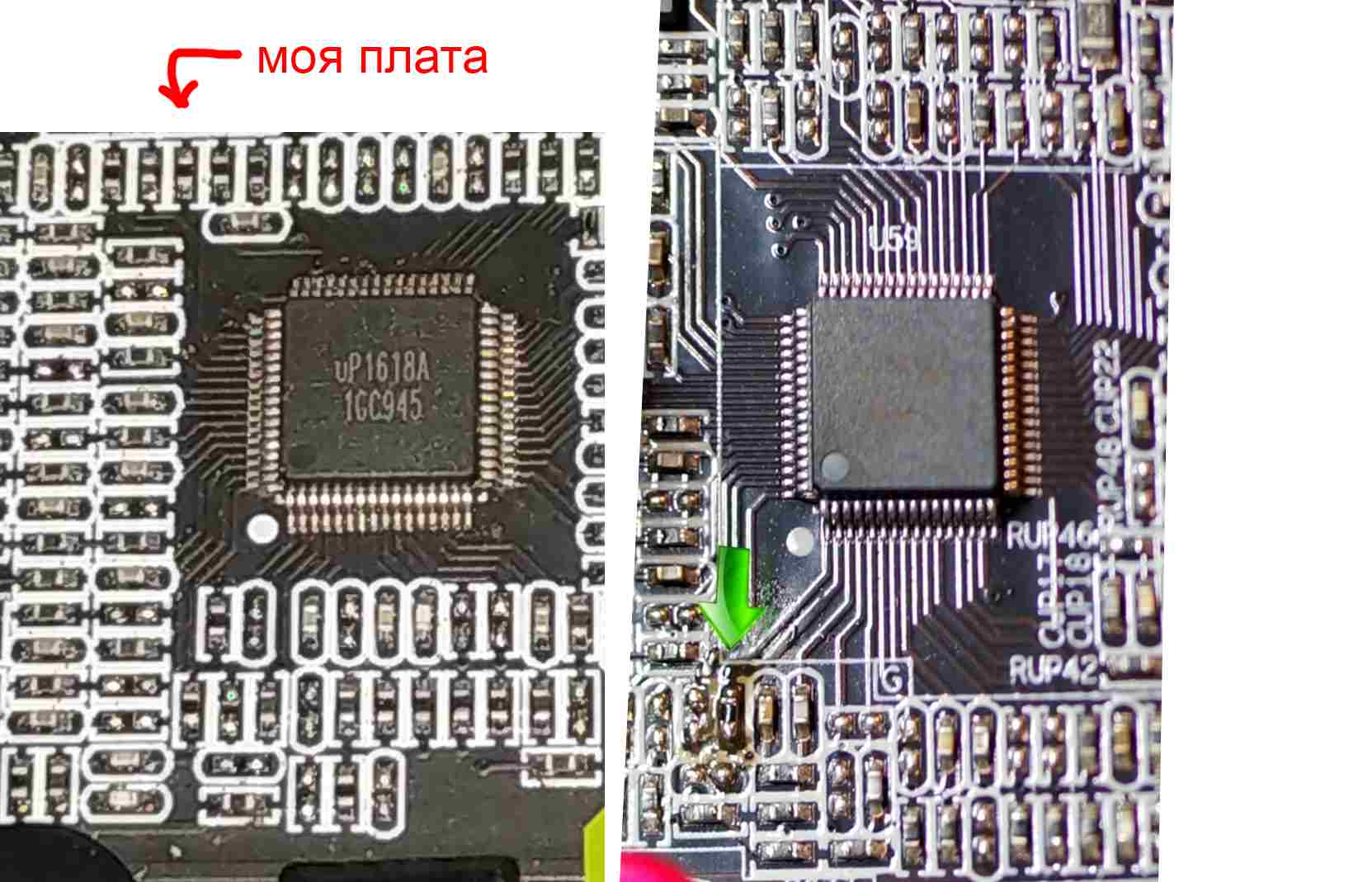

Хочу сделать вольтмод. Но нашел описание долько для первой версии.

Друзья, помогите, пожалуйста, ткните, какой резистор на моей плате надо подбирать?
И в какой точке надо контролировать изменение напряжения мультиметром? или ставить проц и видюху и смотреть в аиде?
Я сам не паяю, пойду к тем, кто умеет, но они не готовы разбираться в проблеме, но готовы произвести перепайку и проконтролировать успешность процедуры.

И сколько же стоит это удовольствие? По-моему этот термал пад стоит дороже всего VRM на китайской плате)

Я два варианта предлагал разных по цене, но никто, я думаю, их не опробовал.

Таким способом владею, но всё это делаю в заводских условиях на специальных оснастках из стали, нержайвейки, дюрали и термостолом ТЕРМОПРО. В случае VRM обычной платы типа TF - это вообще всё не нужно. Транзисторы там обычно ровно напаяны, а кривизну платы лучше выровнять более толстой, упругой и ровной прижимной пластиной (как это делается на брендовых платах). Другое дело, что там транзисторы стоят, которые не тянут нормально частоты современных ШИМ (больше половины тепла уходит на динамические потери). Да и соответствие тех транзисторов заявленным характеристикам из даташита я не проверял.

Плохая идея, так как вы не гарантируете качество пайки стоков этих транзисторов к плате. А основное тепло лучше отводить именно от стокового пада транзистора. Лучше всего припаять транзисторы на ПОС-61 (с флюсом для пайки BGA) феном к хорошо подогретой плате. В процессе пайки прижать транзистор чем-нибудь сверху (типа палочки, отвёртки... что под рукой). Таким образом, транзистор станет ровно, т.е. плоскопараллельно плате и будет надёжно припаян.

Да они все +/- одинаковые. Берёте хоть на али, хоть в Чип-Дип, любых магазинах для ремонтиков типа PartsDirect и т.д.

Можно теоретически, но не нужно, т.к. плата будет выгибаться пока Вы будете шлифовать. И ни к чему хорошему это не приведёт. Лучше пластину снизу по толще)

От обратной стороны платы более эффективно, но там некуда лепить радиатор) По мне проще транзисторы было бы другие припаять, чем так загоняться с охлаждением.

Хорошая вещь, но какой смысл такими прокладками изолировать пластик? Это же по сути поликор или сапфир) Я такие прокладки установил под микросхему звукового усилителя на колонках Microlab B77. Выяснил, что перепад температур стал в 5 раз меньше, по сравнению с заводским силиконовым термал падом.

https://aliexpress.ru/item/100500206341 ... 1617559411
1160 руб мне обошлось за 120х120х0,5 кусок

Добавлено спустя 56 минут 42 секунды:

Вот таковские ?

fersiter у 2011 своя тема Китайский LGA2011 (Huanan X79 2.XX, X79Z 2.Xx, YW-X79-E, G218a, x79-m, ms-7777, 3.2x, 3.3A, 3.5a-c)

У BSC009NE2LS5 действительно сопротивление 0,9 против 3 у QM3098M6. Задержки меньше - более скоростной. Но по току диода Is почему то 74А против 128А ,хотя в импульсе тоже обгоняет 400 против 128. Общий заряд 43 против 26(опять же у первого для 4,5вольт затвора указано а для второго при напряжении на затворе 10вольт, то есть методика измерений разная была).Остальные заряды для BSC009NE2LS5 получше (меньше чем у родного) . На первый взгляд BSC009NE2LS5 действительно получше и по динамике и по сопротивлению открытого канала. Общий заряд 28 nC ; у родного поменьше 25,6. И входную емкость родной поменьше имеет 2780 против 2900. Можно предположить что драйвер не сильно напрягаться будет от этого. Если только не сам драйвер заваливает фронт переключения , то с BSC009NE2LS5 ожидается сокращение скорости переключения. Но все равно ..... ссыкотно как то Второй полевик смотреть не буду. Что там по стоимости? \осталось только решиться на это ... и купить кусочек висмута для перепайки\.https://www.aliexpress.com/snapshot/0.h ... 1617559411

Добавлено спустя 7 минут 35 секунд:

В том смысле , что можно на всю линейку один длинный радиатор положить БЕЗ термопрокладки? А задняя пластина всем череп поправит как надо ?

Добавлено спустя 4 минуты 26 секунд:

пугает неопределенность коенечного результата и возможная кривизна пальцев. Ка бы первопроходца найти . посмотреть на него и результаты. Теория - она как бы гипотеза , пока практикой не подтверждена

Добавлено спустя 7 минут 28 секунд:
Вот же китайцы. Зла на них не хватает .Идею (как избавиться от серверного хлама) нормальную придумали. Но реализовать извечная китайская жадность мешает. Можно же было добавить пару фаз на питание. Что им стоило. Но по древней китайской традиции лучше перемычки впаивать вместо копеечных резисторов.

Добавлено спустя 16 минут 25 секунд:

Киньте в меня ссылкой , где купить нормальный флюс? Как то искал целую неделю и был деморализован полностью. Китай лучше не рассматривать - делают так https://zen.yandex.ru/media/id/5f6b5626 ... 4a011f4f1c. Кругом одни подделки.

Добавлено спустя 27 минут 43 секунды:
получится около 2,5 тыр

Прокладка 0.1-3Вт лучшие 6-7Вт. Медь чистая 390! Чем меньше /тоньше прокладка тем лучше. Можете КПТ8 или ВИКСИНТ (теплопроводный ) использовать
Много современных элементов для простоты конструкции изготавливаются для отвода тепла не на радиатор, а на медь платы. Внутри платы слой земли/и/или питания делается полигоном во всю плату. Тепло уходит от элемента на плату. Когда элемент один и не кипятильник -проблем нет. Но здесь их много. Под элементом должны быть ОТВ. На внутренние слои. Можете снизу приклеить. Через прокладку радиатор например от ssd или больше -от ведеокарты. Можно всю плату к меди прижать при желании. Нооо! Не забываем что на плате с обратной стороны много сигнальных проводников и выводы разъёмов -нужна толстая прокладка или выборки в местах возможного замыкания
сомнительно что они её разработали. Или спёрли у брендов или референс дизайн интл для отработки. Улучшалки- нужно проверять, не всё работает как задуманно. Проверка = время+деньги. Оно им надо? Выж и так купили

с учётом цены самой платы, транзисторов, затраченног времени, лотереи оригинал/не оригинал, пропайка/непропай - проще посмотреть на брендовую плату на вторичке, эту на вторичку...
Идея с креплением всей платы на медное основание/радиатор более реализуема без спец инструмента

Интересно, а зачем он нужен для 2697 v2 ?

fersiter Может у вас в бп проблема? И вольтмод чего хотите сделать?

я там в вопросе описал ситуацию, вольмод питания процессора на микросхеме UP1618a нужен для того, чтобы он запустился.
Если я выключаю турбо в биосе, то запускается, если включаю, то валится с аппаратной ошибкой
БП 750 ват термалтейк toughpower, работает без проблем.

Пробуйте в cpu power management configuration во вкладке power technology и в energy technology переключить в положение energy efficient
И пробуйте с двумя планками памяти запускать. Если запустится то проблема в процессоре. Некоторый экземпляры процессоров , как ни странно плохо работают с четырёхканалом. Всё таки процессоры не новые.
Сама мать должна вывозить такого монстра в лёгкую. Ещё и не такие экземпляры вывозила.

Камрады, есть непонятки с платой X-99 TF:
Купил 4 модуля серверной DDR4 ECC REG Samsung (модули по 32 Gb).
Запустил плату с одним модулем, последовательно добавляя по одному модулю до 4 (сразу с четырьмя не заводилась, код B7). Работает стабильно сутками, видит все 128 гигов, рабочие задачи крутит на ура.
Но иногда при перезагрузке \ включении-выключении питания отказывается включаться, снова код B7 (и снова нужно шаманство с вытаскиванием-установкой RAM).

Куда копать? есть ли рабочие рецепты по борьбе с X99-TF ?
Благодарю заранее.

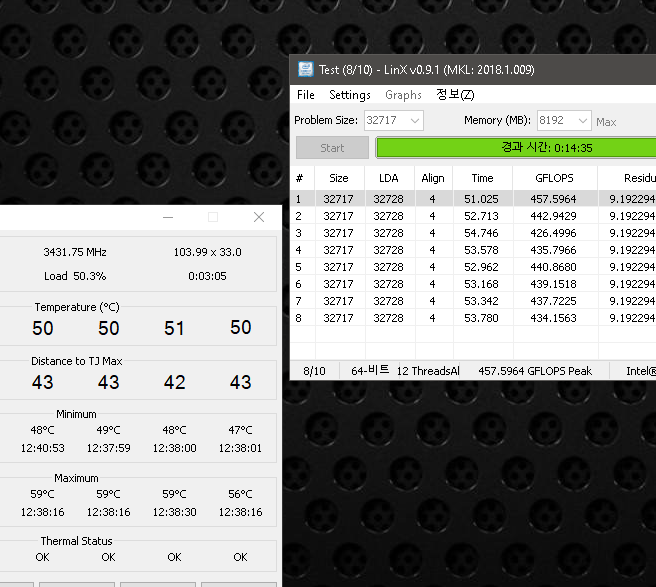

шина у всех так при нагрузке прыгает

Да, но это дорогой вариант - Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17211548
Я бы рассматривал вариант по дешевле, но с очень неплохими характеристиками - Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17227928

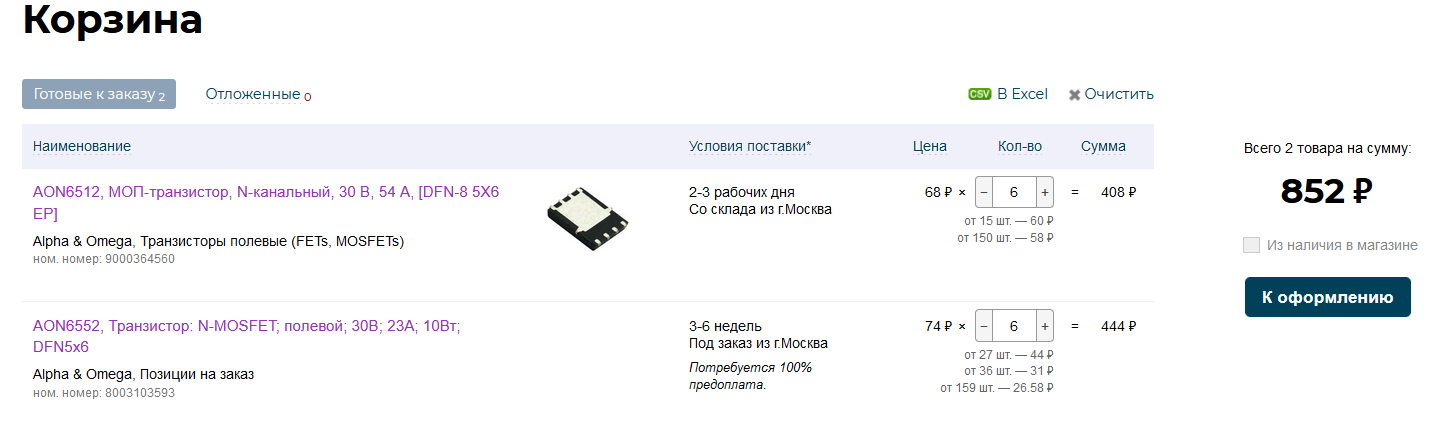

Сейчас в Чип-Дипе этот комплект стоит 852 руб.


Ваш термал пад дороже, чем комплект хороших транзисторов)

Ток диода больше важен при использовании в синхронных выпрямителях для БП. В полумостовой схеме VRM при 120 Вт нагрузки (вход 12 В, выход 1,8 В) пиковый ток диода MOSFET нижнего плеча равен где-то 20 А при времени всего выброса менее 5 нс. Т.е. это вообще ни о чём.
С верхним плечом примерно тоже самое. Так что током диода в таких схемах просто пренебрегают. Среднеквадратичное значение тока через верхнее плечо 5,7А, а через нижнее 10,1 А. Вот на эти цифры стоит примерно ориентироваться сравнивая эти значения с максимальным непрерывным током стока из даташита при 100 °С.

Общий заряд затвора отражает нагрузку на драйвер, а время переключения больше определяет Qgd. Драйверы обычно 4,5 В подают на затвор этих транзисторов.

Висмут - это зло. Для перепайки мосфета разбавлять смысла нет, так всё равно не подлезешь под стоковый пад. Так что надо хорошо подогревать плату до 100-120 С, а после снятия мосфетов всё сажать на традиционный ПОС-61, предварительно сформировав небольшие бугорки припоя на стоковых падах транзисторов.

Можно, но тогда придётся использовать термоклей. По мне лучше 0,5 мм силиконовая термопрокладка.

Тут больше кривизна рук сыграет, так что опыт первопроходца может и не сильно помочь. А так китайцы на X99-AD4 поставили по два своих традиционных транзистора на фазу вместо одного в нижнее плёчо. По заявлению некоторых форумчан нагрев VRM уже заметно меньше. Так что транзисторы играют роль.

И дешёвых таким пользуюсь - https://partsdirect.ru/goods/604682.
Из хороших - https://partsdirect.ru/goods/13583
https://voronezh.partsdirect.ru/goods/114864
https://voronezh.partsdirect.ru/goods/324289
Но, а так читайте обзоры. Можно и спирт-канифольным флюсом припаять, если не очень долго греть феном. Качество пайки будет определяться хорошим нижним подогревом.

Добавлено спустя 4 минуты 40 секунд:

Это криво работает программный измеритель частоты шины из-за того, что LinX жрёт много ресурсов. Не обращайте внимания. Либо запускайте ту программу с приоритетом реального времени)
