Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

в двухслотовых мамках всегда дичь показывает, проверял на z170ipg. надо смотреть на дуал\не дуал

Помогите разобраться, имеется ASrock Z790 Taichi + 14900K и следующая проблема - при изменениях настроек БИОС (например просто включение/отключение IGP) после сохранения комп не перезагружается, а выключается и далее не реагирует на кнопку включения, помогает только полное отключение питания из сети, после чего нормально стартует и все работает без проблем. Изредка после обычного выключения тоже не стартует кнопкой и помогает только обесточивание. БП - Corsair HX1000i, старенький но исправный - на предыдущей системе такой проблемы не было, перекидывал на другой комп - все ок.

dmit08
процессор и память нормально установлены? Ножки сокета не замяты? На блок не похоже совершенно. Биос на асроках отлетает иногда в неадекват. Можно прошить более старую версию биос, но предварительно проверить, что по железу все норм. Иначе будет вообще кирпич.

можно ппопробовать сменить fastboot на normalboot или как там, убрать частичную инициализацию короче

Да, сокет в идеале, к тому же после запуска все работает вообще без проблем, проходит любые стресс тесты (IntelBurnTest, TestMem), игры без синих экранов и зависаний.
Биосы уже обновлял пару раз.
Материнку проц и память покупал новыми полгода назад и проблема с выключением после изменений настроек биоса была изначально, особо не обратил внимание, потому как в остальном все работало, а вот невключение кнопкой после простоя началось недавно и начало доставлять неудобства.

fastboot стоит disabled по умолчанию и не трогал

dmit08 проверить подключение 24 пин кабеля и собственно кабеля вкл и резета.
Откатить биос на постарше.

Еще раз все перевтыкал, хотя если бы что-то было с кабелями, то наверное вообще бы ничего не включалось. Похоже какая-то железка не дает стартовать системе потому-что входит в ступор, и выходит из него только после обесточивания. Я не удивлюсь если проблема решится какой-то неочевидной настройкой в биосе (но там столько всего - черт ногу сломит искать и подбирать), хотя может это и хардварная неисправность или несовместимость какого-либо компонента.

Как уже писал проблема с выключением была сразу после покупки на довольно старой прошивке с завода, после этого обновлял биос на несколько версий.

dmit08 а скинь все железо, ну или профиль заполни с ним.
Джампером сбрасывал биос? Конечно, если под рукой есть контрольный БП, можно было и его подтянуть. но чет на бп не похоже ну совсем.

биос сбрасывал и в настройках и джампером
разве что батарейку не снимал, она я так понял под радиатором чипсета? кстати может она дохлая?

dmit08
если батарейка села, то обычно идет сброс настроек после обесточивания. Записи в биос это не мешает. То, что запись идет - об этом свидетельствуют успешные (?) перепрошивки.
Надо проверить схему платы. У нее может быть отдельная микросхема EEPROM, в которой содержится конфигурация и все настройки. Тогда при неисправности никакие настройки записаны не будут, а величина глюков при этом - какая угодно.
Если же отдельного чипа нет, то какая-то проблема с записью ESCD флэшки.

Ура, нашел в чем проблема - в одном из устройств подключенному ко внутреннему 19-pin usb хабу. При изменении настроек биоса есть обычный перезапуск, а есть перезапуск через выключение-включение, вот во втором варианте старт и не происходил, отключил разветвитель и все заработало. Определить что именно мешало - сам хаб или какое-то устройство работавшее через него теперь уже дело техники.

банить за такое надо пожизнено

Подскажите мать Asrock B760 Pro Rs/D4 умеет как то подавать напряжение dram voltage выше 1.400 вольта?

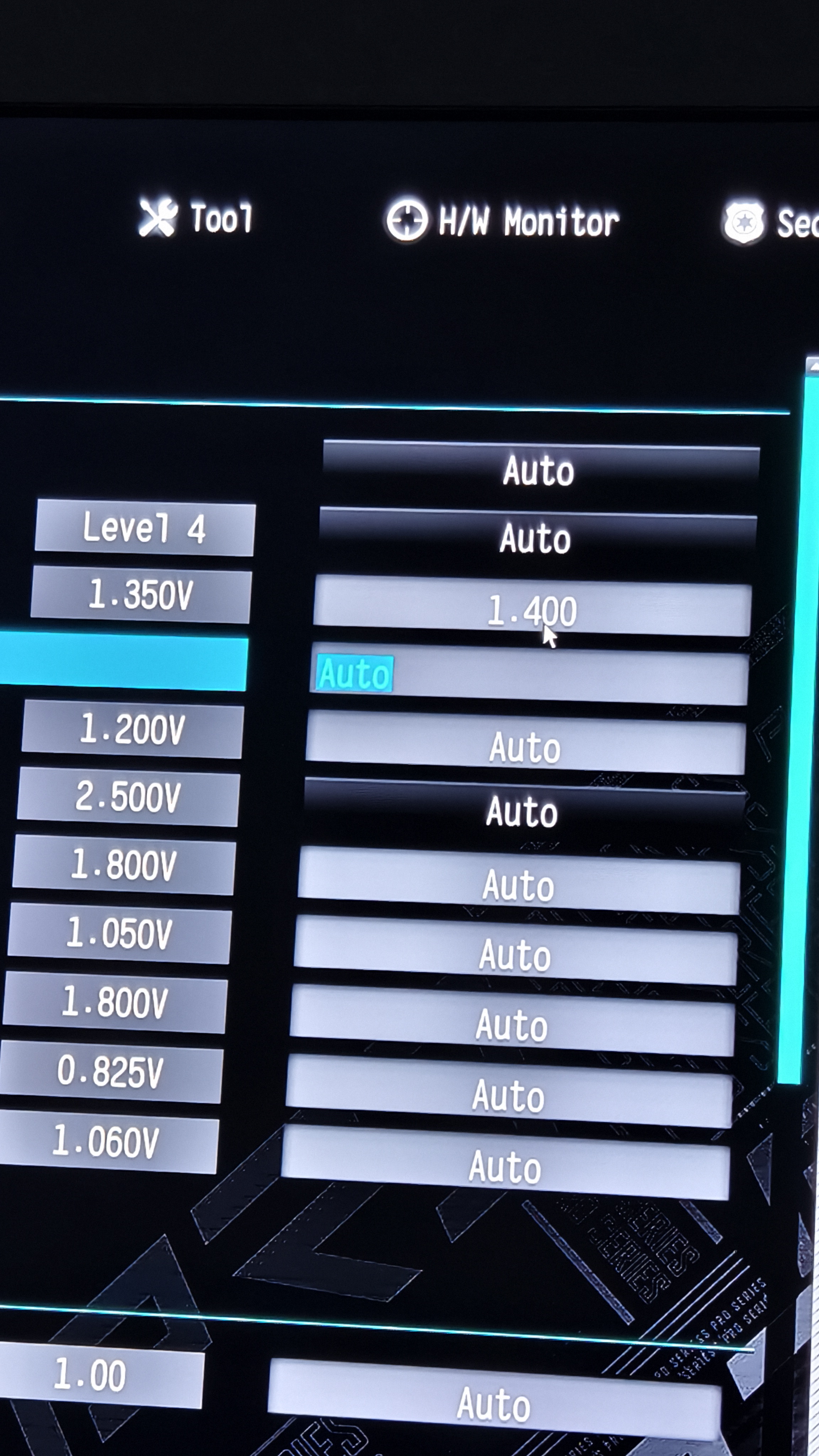

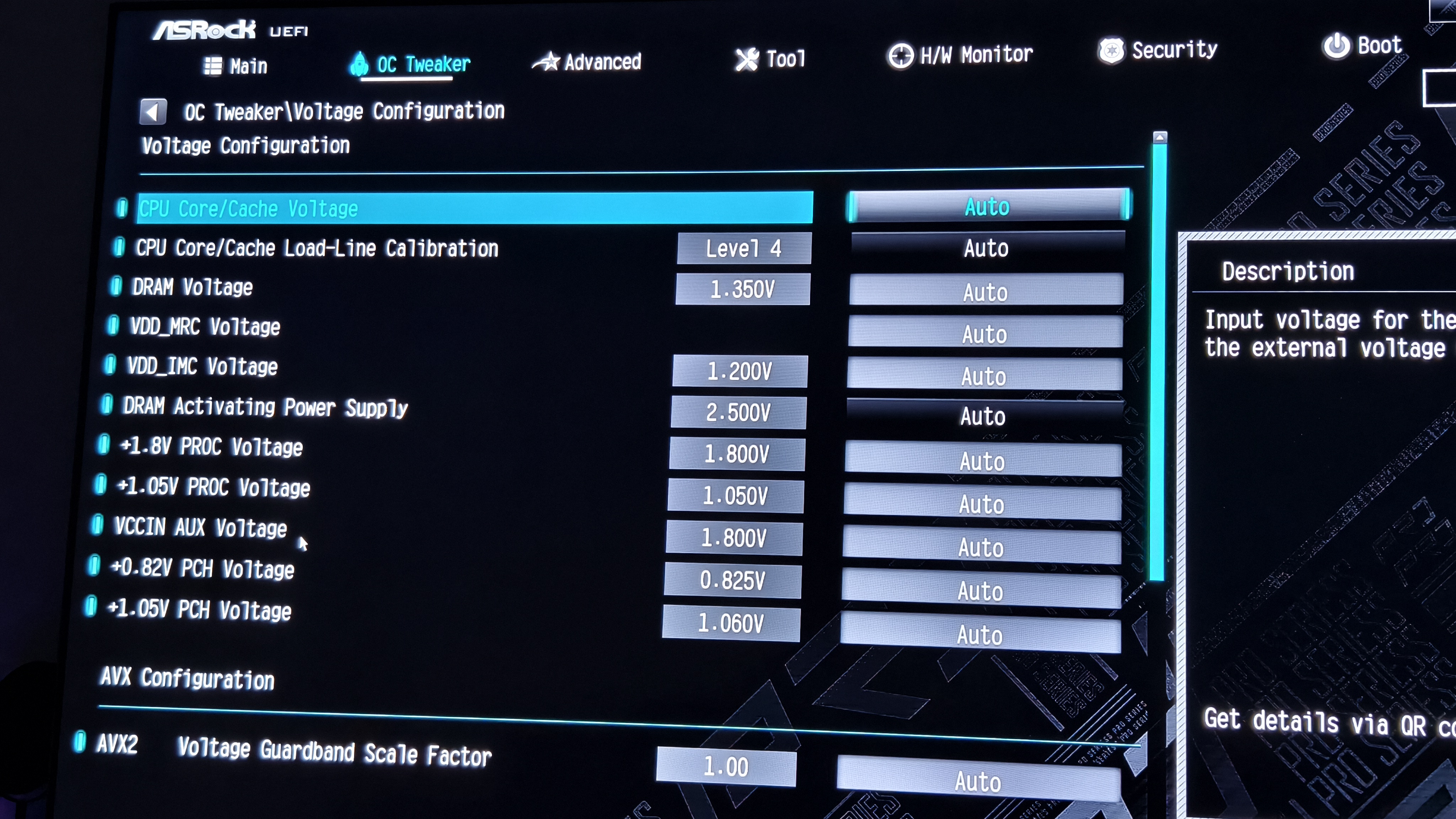

Не могу в биос выставить выше 1.400, ставлю 1.4500 сбрасывает окно до 1.400, Enter нажимал че только не делал

А вообще проблема в том что купил F4-3600C14d-32GTZN, а она вместе с XMP профилем ставит напряжение 1.45, но по аиде я вижу что оно не 1.45, а 1.432 где то и сыпятся ошибки в тм5

И в итоге вручную не могу выставить выше 1.400, а с профилем по аиде напряжение вроде выше 1.4, и в биосе написано 1.450, но по факту нижне и вообще не понятно почему вручную нельзя поставить выше?
Что посоветуете?

Spacoom нужно включить (enabled) pmic protection unlock в настройках вольтажей

А нему такого ( Может я чего не вижу

только на ДДР5 так-то)))

Добавлено спустя 3 минуты 33 секунды:

во вкладку драм вписываете 1,45 и жмякаете стрелку на клаве вниз или вверх- проверьте, так сработает?

о, там додыр4) тогды я пас...

Он 1.400 выставляет, хоть 1.450 пишу хоть 1.500

CHiCHo О!!!! У меня к тебе просьба..
Проверить баг надо..
Суть.
Ставим LLC Level, который в вольтажах в авто, режим моде- оффсет, значение тоже в авто. F10 и снова в БИОС.
Ставим LLC 4 и оффсет минусовой, ну пусть -0,02. Снова F10 и в БИОС- проверить не изменился ли LLC на 1 Level, хотя ставили 4.
Сможешь проверить?

Добавлено спустя 1 минуту 50 секунд:

какой-то баг или ограничение самого БИОС у материнки.
Ща качну БИОС- посмотрю в редакторе..

ща допетрю, сделаю Частота непринципиальна, я снижу во избежание синьки?
зы не, бага нет. И настройка ллц4 сохранилась, и слева отчет примененного уровня тоже ллц4. Офсет у меня в мВ, поставил -10.
