Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

не принципиально.. Просто у меня был такой трабл- ставлю Оффсет моде, вписываю минусовой оффсет, ставлю LLC4.
Сохраняюсь, перезагружаюсь и в БИОС вижу выставлен LLC4, а применился LLC1 (слева)

Добавлено спустя 4 минуты 56 секунд:

ага- ок, пасиб..

Добавлено спустя 9 минут 4 секунды:
Spacoom Вроде ничего криминального.. Как варик перепрошить БИОС на новую версию, либо предыдущую.

Должно выставляться? Блин чудеса
Попробую в асрок написать
А Биос последний с их сайта специально обновился до начала настройки ПК

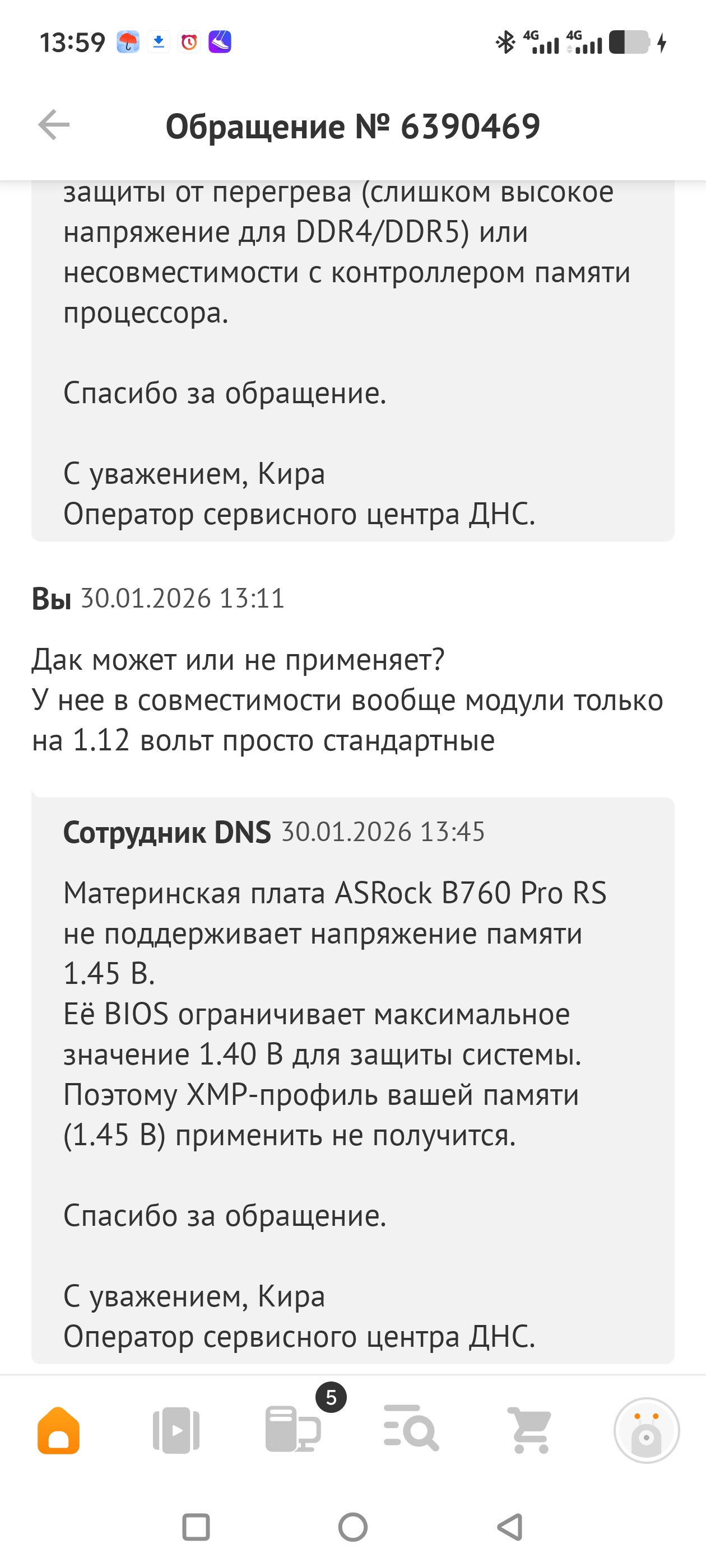

Днс ответил по материнке

Здравствуйте, подскажите на плате asrock b760 pro rs d4 по какому принципу выставляется offset по напряжению на процессор? То есть я включаю данную функцию и руками вписываю "-100" к примеру, это равняется -0.1 вольт. Но ниже -100 плата ставить не хочет. Правильно понимаю, что это ограничение такое или можно как-то ещё ниже?

значение оффсет ограничено минус 100 мV (0,1)
есть настройки сопротивлений АС/ДС
АС как раз- уменьшая, можно добиться еще снижения вольтажа.

BY_Pashka
Большое спасибо, Биос asrock конечно странный, все вручную надо ставить, нет предустановленных параметров. Впрочем я почти в ней разобрался)))

Добавлено спустя 1 час 42 минуты 22 секунды:
И ещё вопрос, в интернете не нашел конкретный ответ, что означает параметр в Биос power delivery profile ? У меня стоит по умолчанию bios default . Нужно ли его менять на baseline modе, если я уже вручную задал параметры pl1 pl2 оба в 181ватт и офсет -0.1вольт?
Также подскажите пожалуйста, какие безопасные напряжения на остальные важные компоненты процессора вы знаете? Например, SA у меня 1.2вольт, это нормально на долгую работу?

Оставляйте, как есть. Все одно лимиты ручками ставятся Long/Short
по SA- для частоты 3600, в принципе норма в 1,2V, можно пробовать меньше. Так же важен вольтаж IMC (в HWInfo64- это VDDQ_Tx, для 3466 я ставил 1,25)

BY_Pashka
Vddq tx тоже 1.2в. Ок , поставлю пока оба в 1.2 вольта, раз норма. Тем более много не тестил ещё. Ещё раз спасибо вам!)

И ещё вопрос, пролистал все вкладки в Биос и не обнаружил опции максимальной температуры для тротлинга. Нашёл только опцию включения/выключения тротлинга. Подскажите, в наших платах это не реализовано? Или может есть какая-то скрытая комбинация для ее включения?

либо скрыта, либо ее нет. я не помню уже точно.

вернулся из отпуска и прибарахлился там steel legend 790+14900кф и ддр5 на хиниксах. надеюсь переезд на ддр5 не будет таким болезненным как на ддр4 в плане появления дополнительных настроек для достижения высоких частот, иначе зачем я так усердно искал именно эту мать. кстати получилось в ларьке на радиорынке мать выкупить, иначе в днс только 790 PRO PC а она уж совсем простецкая хотя её хвалят что она входит в клуб 7600 мгц ддр5 за самый скромный ценник. решил что стиллегенд должна быть не хуже в этом плане чем PRO PC хотя подтвержденных данных что стиллегенд 790 умеет 7600 мгц я не нашел. с выбором своей z690 extreme я уже знал что она хоть и шестислой но 4 ггц умеет. пока был в отпуске читал про особенности рапторов и у меня как раз в теории должно будет поехать по IMC 7600 мгц, там же 2:1 в gear2 и это 7600:2:2 1900 мгц и почти все айдевять берут эту планку, выше уже не факт да и до 1900 мгц пределом выступает часто мамуля а не проц. хотя недавно был удивлён что 8 ггц по памяти возьмут не все девяточки К\КФ и асус мамки 790 не годятся для разгона ддр5 если это не топовые восьмислои стрикс\херо\апекс. улетучилось настроение после изучения "шести гигагерц" у рапторов, оказывается вроде они как и есть, но какой ценой и эта цена у каждого экземпляра своя и рандомит как правило на посредственные экземпляры где цена достижения этих ггц повыше. сейчас поставил 14900кф в z690 и она странно показывает качество кристалла. по 800 мгц но типа проц по Р-ядрам ультровый а вот по Е посредственный. смущает что результат вычислений годности по множителю 8 а не например 57 или 60. проверю в 790 как работает этот же калькулятор качества. кстати самые скоростные Р-ядра у меня 7 и 8 и на них висит нагрузка в винде, забавно что винда об этом знает и юзает самые скоростные "задние" два ядра как первые, никогда не видел такой картины в диспетчере задач когда у проца с кучей ядер почему-то грузятся всего два потока в центре через один
