Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

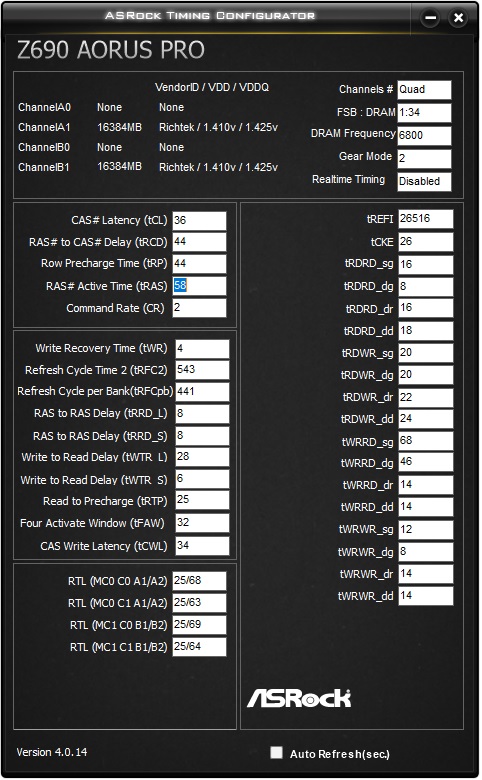

Почему в ручную не ставиться trefi, первичные тайминги выставляются, trfc тоже. Куда копать?

по идее, не должно быть проблем в выставлении, глядя на z790
пробуй чтот из этого или этого
как вариант

мм те ставить профиль 6400 хуникс , + ХМП и бусты сами отключаются ? (бусты на озу включены , выключал сбрасывал биос , ошибки на с34 6800 были на ХМП , на с36 нормально ), и


нету этой настройки у меня я все прочитал тут ))) видимо ждать новый биос , ковыряться от з790 мамань не охото , может и профиль подгонят для озу )))

я сразу понял что дело в авх в принципе он и не нужен охлада не хватит , в СБ23 24860 попугаев на 5.3 4.4 при 1.295В жрет 200вт темпы 80-87с по Р ядрам

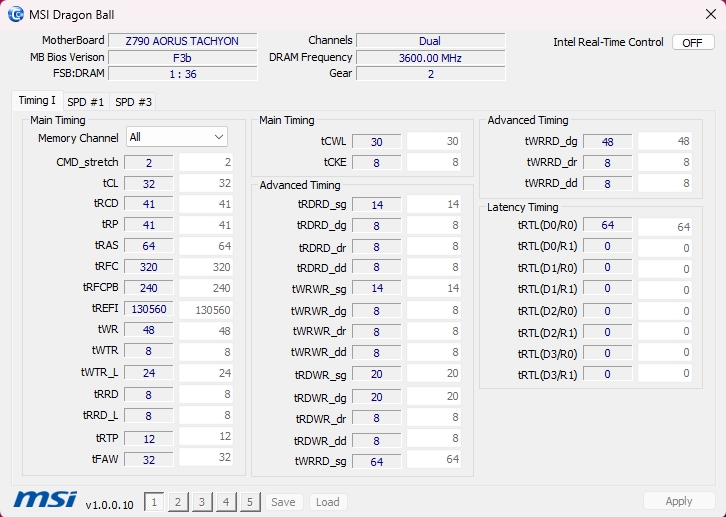

Для статистики
Z790 AORUS ELITE AX, процессор 13700KF
Спокойно взял XMP 7200 на ADATA Xpg lancer rgb.

щас попробовал разные варианты , псп ниже чем мои настройки ( печально

там вон по ссылке есть на твоей мамане с 7600 вариант
пробовать что там описано(с прописыванием ODT в том числе) и вперёд к 7200&+.
а то смотри, можно замутить последовательность действий на твоём примере если твоя 690 от такой же на 790, ничем особо не отличается + она с Q-Flash Plus.

у кого проц(с овалом) авх512 поддерживает тот может поэкспериментить при нужности этого дела. соотв нужен ещё 15микрокод и отключение E-ядер

Шалом!
Как считаете, посоны, есть ли смысл шить на Z690 AORUS ELITE DDR4 биос от Z790 AORUS ELITE DDR4 для лучшего разгона оперативки?
Планирую шить по этой инструкции.
Будет ли профит, кроме очевидного окирпичивания материнки, с последующей тренировкой по выпаиванию флешки, прошивки биоса на программаторе и обратной припайки взад?

XRunner
А следующим постом будет как восстановить материнскую плату?

у тебя она с Q-Flash Plus ... зачем программатор флэшка нужна и всё, вот c ней и потренируйся для начала, прошив/перешив новый родной какой-нить(убрав локи на прошивку в винде).

весь день пытался настроить , не получается ! короче оставляю свои настройки все стабильно , опять мне память походу отбраковка попалась или мать ГОВНО что более вероятно)))

не забудь только отписаться потом про свои успехи))

память же A-die ? что там у неё по вольтажу на xmp6800?

да , по вольтажу 1.4 оба, вддку спу 1.4 ставит авто вдд2 спу 1.41 как то так , щас у меня вддку Спу стоит 1.27 вдд2 цпу 1.4 (авто) вддку/вдд2 ддр 1,42 1,41 руками, СА 1,1руками , авто 1.25 задирает

покаж картинку а ля↓
кстати в последневышедшем биосе уже не особо разгуляешься по скрытым разделам.

У меня Kingston на 4000 работает с напряжением 1,42 стабильно. Память хуникс
Так же пробовал corsair c чипами Nanya, те же 4000 с напряжением на память 1,42

ох, сколько раз я пожалел, что купил чертову Гигу Gaming x ddr5. Изначально был комплект памяти на 5200 на микронах, выше хмр не работала, грешил на память. Отдал старую память и купил себе корсары 6000 cl36 на самсунгах. Мало того, что при хмр синие экраны сипит, так даже при 5600 при JEDEC таймингах и напряжениях CPU VDD 1.3 и RAM VDD 1.4 и RAM VDD2 1.32 не работает. У кого-нибудь получалось что-то с этим сделать? если да, скиньте свои настройки именно для материнки GIGABYTE, пожалуйста

а ты не исправим ибо DDR5=хиникс(A-die 2я ревизия или M-die 1я ревизия) особенно если сидишь на 12поколении интел и никак не микрон&cамсунг, пока так. На 13поколении простора поболее.
попробовать же можешь чтот из этого

я вставлял эти модули в asus strix b660, в родном хмр 6000 cl36 они работают без проблем.
мне больше и не надо, ведь как показывают тесты, дальнейший прирост частоты особого эффекта не дает

Добавлено спустя 14 минут 38 секунд:

к сожалению, нельзя сравнивать разгон на aorus master с gaming x
ну и плюс процы разных поколений
