Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

ButcherG5 Зависания из за оффсет режима, а точнее из за LLC.

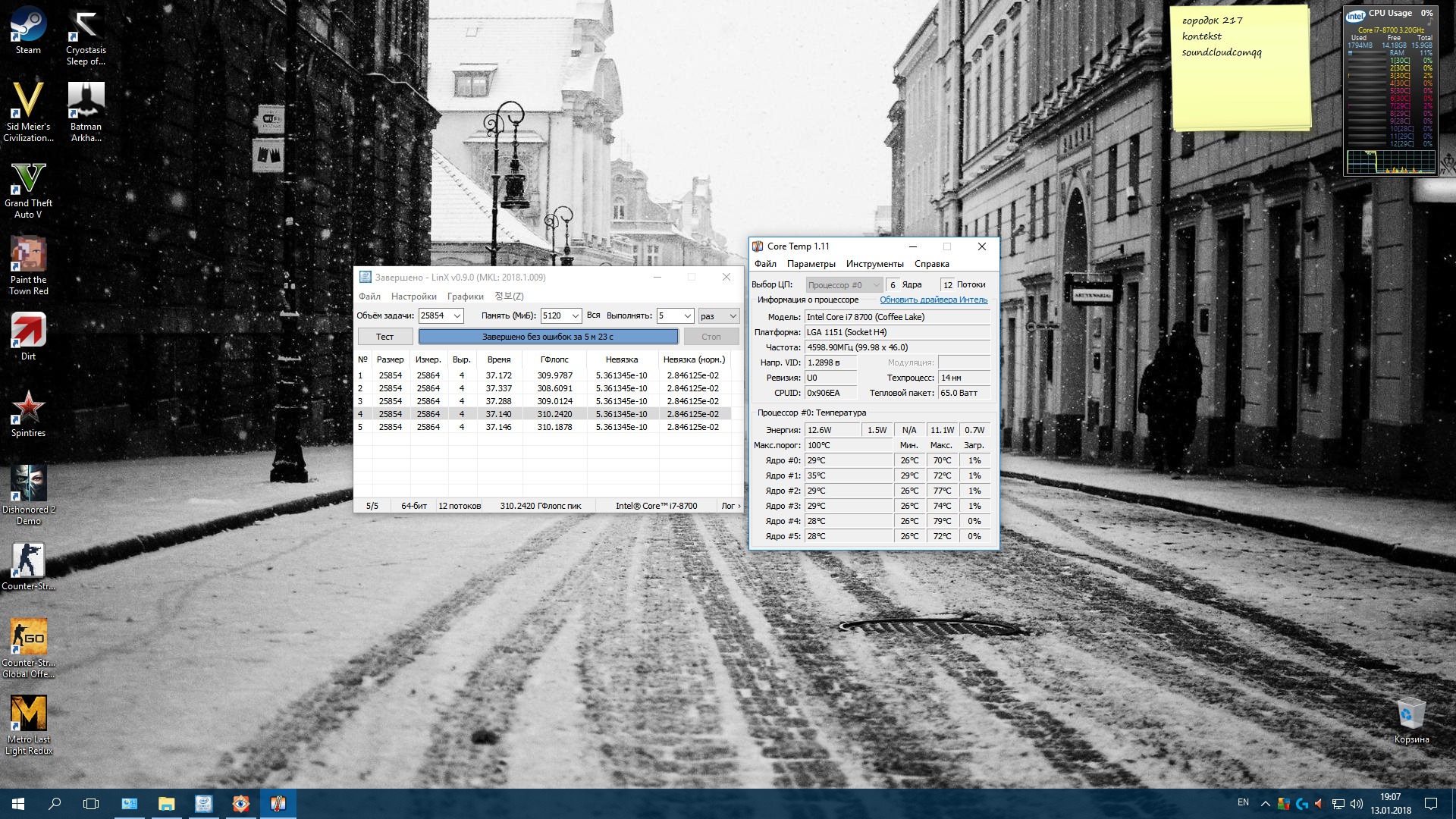

Хм а что это такое может быть, что одно ядро в 100+ градусов без нагрузки уходит?
https://yadi.sk/d/9TLtUYum3UGxzu

Спасибо за оперативные ответы, вечером потестирую! В настройках linx объёмы задач менять или стоковые настройки?

Стало быть 4,8ггц при фиксе 1,34в для начала. Я так понял, что из-за llc5 часто показывает неверные напряжения и обычно при разгоне советуют именно llc1 или llc2. Какой использовать?

ButcherG5, я использую фиксированное напряжение (1.28 В на данный момент) и llc1: напряжение как вкопанное стоит 1.28-1.296 В, никаких падений и скачков.

Напряжение стоит повышать до тех пор, пока не видно разницы в баллах теста linx? Бывает, что допустим напряжение 1,3 вполне рабочее, но баллов в тесте 100, а при напряжении 1,34 в тесте уже 145 баллов. Дальнейшее повышение напряжения прироста баллов не дает, соответственно 1,34 - оптимальное. Верно?
Тот же вопрос касаемо вольтажа памяти. Если после настройки процессора я увижу, что тест даёт больше баллов при питании на памяти в 1,5в, чем в 1,4в, означает ли это, что нужно выставлять 1,5, а 1,4 недостаточно для раскрытия её потенциала?

Хм что то видимо тулза кривая. Так что проблемы нет.

На 4.9 завелось вообще без проблем по мануалу в шапке, на 1.2 напряжении. Но линкс не прошло, на 1.3 прошло.

https://yadi.sk/d/AxjaNS3t3UH5sZ

и их-за вкл. C1e и C3 вкупе.
Поэтому я рекомендую их отключать полностью. Собственно вот так должно быть в этой вкладке по умолчанию..
Если пользуемся виртуалками- виртуализацию включаем.

ButcherG5 вопросец- драйверы устанавливали? какие, откуда или сама винда все устанавливала?
ибо Гфлопс должно быть по 400 в линкс.
при условии, что у вас 2 планки оперативы и линкс от 0.6.5 и выше.
3D марк крашится не из-за разгона процессора или памяти.. Ибо он слабее того же Линкс. Пеняйте на свою ВК.

Добавлено спустя 1 минуту 32 секунды:
ButcherG5 Я рекомендую по шапке- фикс вольтаж LLC1 или 2, оффсет LLC4 или 5.
Никогда данная схема не подводила.
И да, шапку не читали и не смотрели...

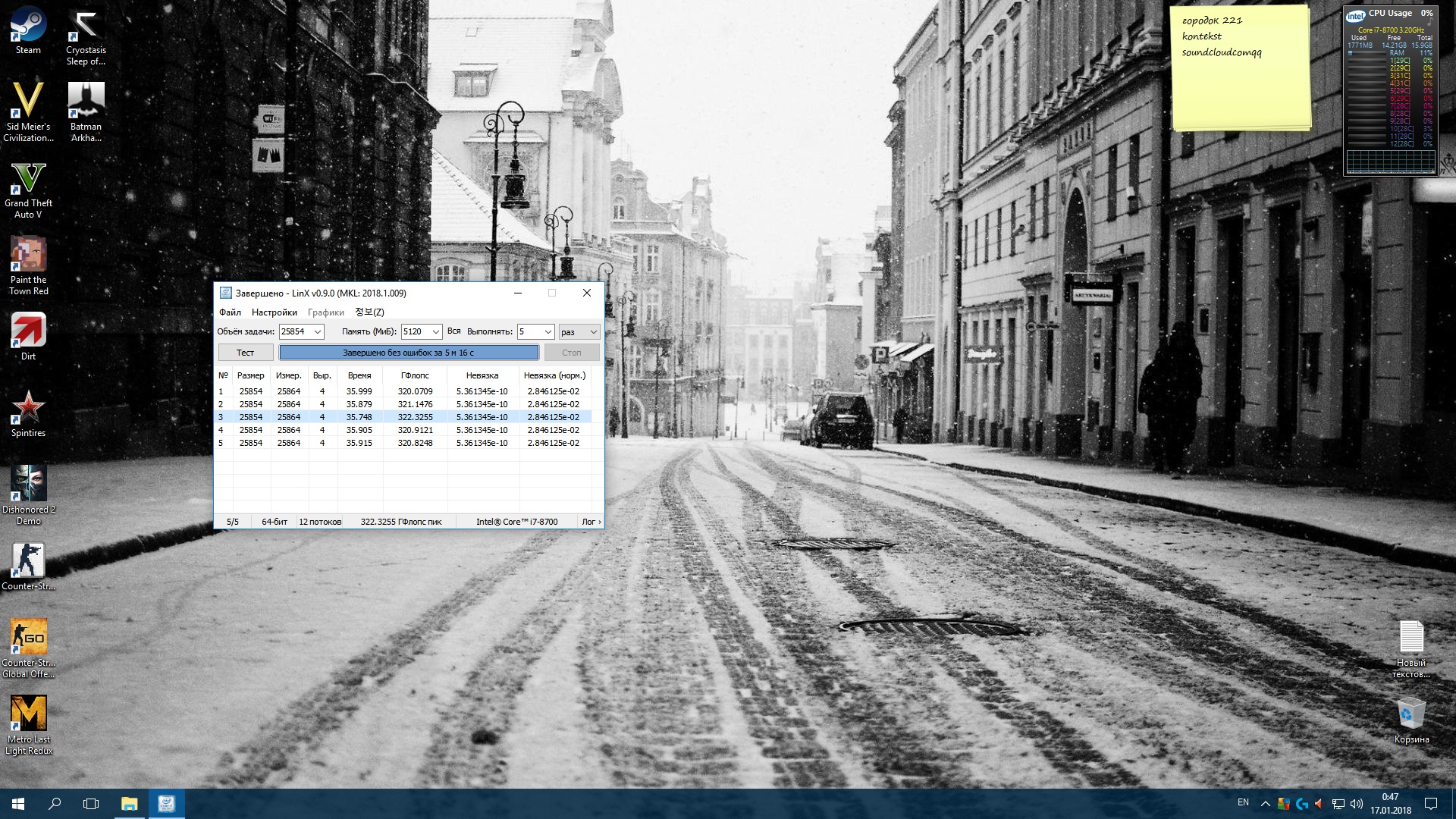

linx 0.6.4 на скрине)

С вк проблем нет и не было ни в одной игре, ради интереса даже майнинг запускал на три дня нон-стоп - никаких проблем. 3д марк на самом деле чувствителен к памяти, я это не раз замечал ранее, когда пытался выставлять заниженные тайминги на другой памяти. Всё может работать - но 3д марк крашится. И в дальнейшем изредка можно словить бсод прямо на рабочем столе. Так что для меня краш на тесте 3дмарка уже давно отличная лакмусовая бумажка по стабильности памяти. Он может запустить тест один раз успешно, но при неправильных параметрах 3 теста подряд никогда в жизни не запустятся, на второй или третий будет краш однозначно.

Спасибо попробую.
В шапке я читал абсолютно всё, включая обзор на свою плату и проблему с субтаймингами tWRRD_dr, tWRRD_dd, tWRWR_sg и tWRWR_dg на памяти 4000+. Но т.к. информации очень много, возможно что-то упустил.
Некоторые настройки были выставлены намеренно авантюрно, т.к. иначе не получалось добиться стабильности, я писал об этом в посте и просил ткнуть меня носом, где именно лучше иначе. Ответы получил, буду пробовать, спасибо!

ButcherG5 вы нарушили все технологии сначала и сразу.
разгон делается в 2 этапа.
сначала выставляются все те пункты настроек, которые ставятся один раз и навсегда. Сохраняется профиль- как дефолт, например.
далее настраивается разгон процессора- это множители процессора и кеша, тип вольтажа (оффсет или фикс), значение вольтажа, LLC и VCCIO/VCCSA/VCCPLL.
Все- тестируем на производительность и стабильность.
и только после всего этого производится разгон оперативки.

это я знаю, там все установлено как надо. Но в установленный режим вентиляторы выходят после 1-2 сек.

Добавлено спустя 5 минут 38 секунд:
Заметил интересную вещь: при установленном ССД Intel Optain 900P вдруг начал слышать звуки как будто-бы работает обычный винчестер. Слушаю системный блок - тишина, потом обнаружил, что это монитор. Он у меня соединен по DVI, а звук с обычного выхода системной платы. Отключил и звуки исчезли.
Получается какая-то модуляция при чтении с диска по питанию передается на звук.
Так для информации.
Были другие ССД, такого не замечал.

Согласен, мне хотелось сразу 5гц и 4000 память, последовательность нарушил. Сегодня дома попробую охладить свои ожидания и постепенно всё протестировать. Отпишусь, как прошло. Спасибо.

Доброго дня всем уважаемым форумчанам!!!
ребят помогите плизз настроить вторичные тайминги

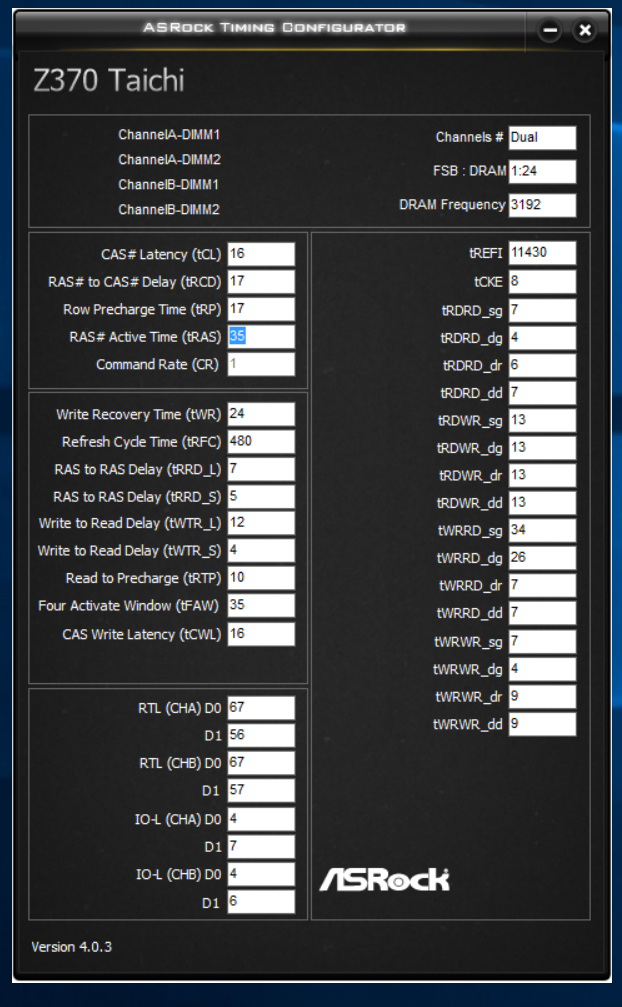

сейчас значения такие,что можно и нужно подкрутить? подскажите пожалуйста

mendex55 как вариант
только не нужно скопом все менять.. и тестируйте после каждого изменения.

Спасибо Вам огромное!!!!!!
буду побывать..еще раз спасибо!!!!

mendex55 trefi 65535 однозначно, остальное для ознакомления в сообщении ASUS LGA1151 на чипсете Intel Z170 (процессоры Skylake) #13557115

ммм, напомни, что это даст? есть тесты между 11000 и 65000?

BY_Pashka, мне на всех платформах интел это давало повышенную ПСП в AIDA64. И латентность вроде ниже. Скринов нет

Olegdjus ок- ща проверю............. пару минут...

BY_Pashka


тут все очевидно, в аиде тоже прирост по 2000-2500 в скоростных тестах по сравнению с всякими 11-12к trefi
