При обсуждении просьба соблюдать правила как Конференции, так и раздела "Материнские платы".
Кратко: запрещены фанатство, флуд, в т.ч. ссоры и переходы на личности, оффтоп не по теме. Картинки размером более 150Кб выкладываем в виде превью ("О выкладке изображений в собщениях в Конференции.").

Не искажайте наименования торговых марок, в т.ч. не переиначивайте иностранные марки и название опций в BIOS на русский. Это затрудняет поиск полезной информации, в т.ч. решения проблемы, аналогичной вашей, т.к. поисковый движок не обрабатывает искажения - это невозможно технически. Да, Х370 и X370 выглядят одинаково, но попробуйте вбить в поиск оба этих варианта.
Приходит новый человек и пытается воспользоваться поиском, в который его послали.

Asus, Асус, Азус, Асусина, Phenom, Феном, Феник, Фетлон, Фен, Deluxe, Делюкс, delux, люкс

Это лишь некоторые варианты. Скажите, вы, опытные люди, сумеете в нужный момент вспомнить их все? Догадаетесь перебрать их все? А каково новичку?

Для серьёзного (напряжения 1.35-1.45 В, частота 3.8 и выше) разгона под любыми нагрузками топовых Ryzen плату смотрим в ценовом диапазоне от $150-200. Платы в пределах примерно $100-150 в таких условиях жить будут, но при наличии частых продолжительных нагрузок практически всем потребуется направленный обдув цепей питания процессора.
Ниже $90-100 платы под указанный разгон старших Ryzen, по моим впечатлениям, лучше не брать вообще. Например: Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #14764921 (ASUS Prime B350M-A - $89). Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #16830207. Такие платы больше годятся для Ryzen с четырьмя физическими ядрами (шесть в разгоне при 1.4 В - уже риск).

Нагрев, о котором говорится в большинстве случаев, обычно достигается под синтетическими тестами. В реальной жизни Вы такого рода нагрузку практически не встретите и нагрев будет ниже. Но тут другое: у мосфетов действительно рабочая температура указывается до ~125-150°, но КПД-то с нагревом падает! Мосфет может работать, но нужный ток - уже не выдавать. Так что когда в синтетике греется более 100° C и для стабильной работы нужен обдув - вот тут уже повод задуматься, ибо и в реале будет 70-80, что довольно нежелательно.

chapa
Дейзи чейн

Добавлено спустя 1 минуту 55 секунд:

Зачем дезинформируете? Из топов только тайчи отсталая, везде на остальных матерях дейзи стоит.

C6H - Т-топология. По утверждению куратора.
Первый вопрос - с чего вы взяли, что Т-double topology отсталая? Наоборот- она более сложная для разводки, чем Fly-by topology.
Второй вопрос - Что доказывают ваши картинки? Вернее - как они доказывают Fly-by topology(то, что вы называете "Дейзи чейн") на гейминг 7?

http://asrock.pc.cdn.bitgravity.com/Man ... Taichi.pdf
Смотрите на табличку на странице 26 - оличается от вашей только более расширеным толкованием.


Насколько я знаю, ГИГА на всех х470 и на всех Z390 использует T-топологию. Хотя могу и ошибаться.

Слушай чувак, побольше уважения надо к людям испытывать, особенно к тем, кто развивает сообщество.
Я, например, уже месяца три читаю конференцию только так: захожу на форум в раздел Процессоры, жму на ник 1usmus, дальше жму "Найти все сообщения пользователя" и читаю действительно стоящие вещи + страница до и после.

Лично я вообще удивляюсь столь тщательным подборам матерей к процам, ведь раньше не было проблем и радиатор поставить на мосфеты, и обдув замутить. Лишь бы явных ошибок в схемотехнике не было, да косяков в биосе

Проехали , обсудили
Не нужно продолжения

Добавлено спустя 4 минуты 28 секунд:

Смотрим по qwl записке к плате , если разница между разгоном 2 модулями и 4мя маленькая , то это T-topology(маленькая это несколько сотен МГц). Но бывает такое , когда у платы 4 слоя PCB , T-topology можно спутать с дэйси

Добавлено спустя 6 минут 32 секунды:
anta777
Мешало то что искали проблемы там где их нет. Слои набиты на одном из углов платы, добраться туда нет возможности когда все уже собрано.
С 570той серией можно пробовать сделать новый формат повествования в виде таблиц , ибо их не много.

Добавлено спустя 4 минуты 49 секунд:
eastSiR
С одной стороны хорошо что все так тщательно, с другой это вечные перепалки и битва за каждый ампер, что засоряет тему

Причем здесь прошлое поколение плат?

Отсталая в плане "отстали от трендов". Не всегда это плохо или хорошо (к примеру - отказ от катодных ламп в дисплеях в пользу более дешевых и низкокачественных светодиодов)

Я не понимаю, почему любители асрока вечно советуют и комментируют по поводу плат, которых у них нет, и прожужжали всем уши своими мега-досками.

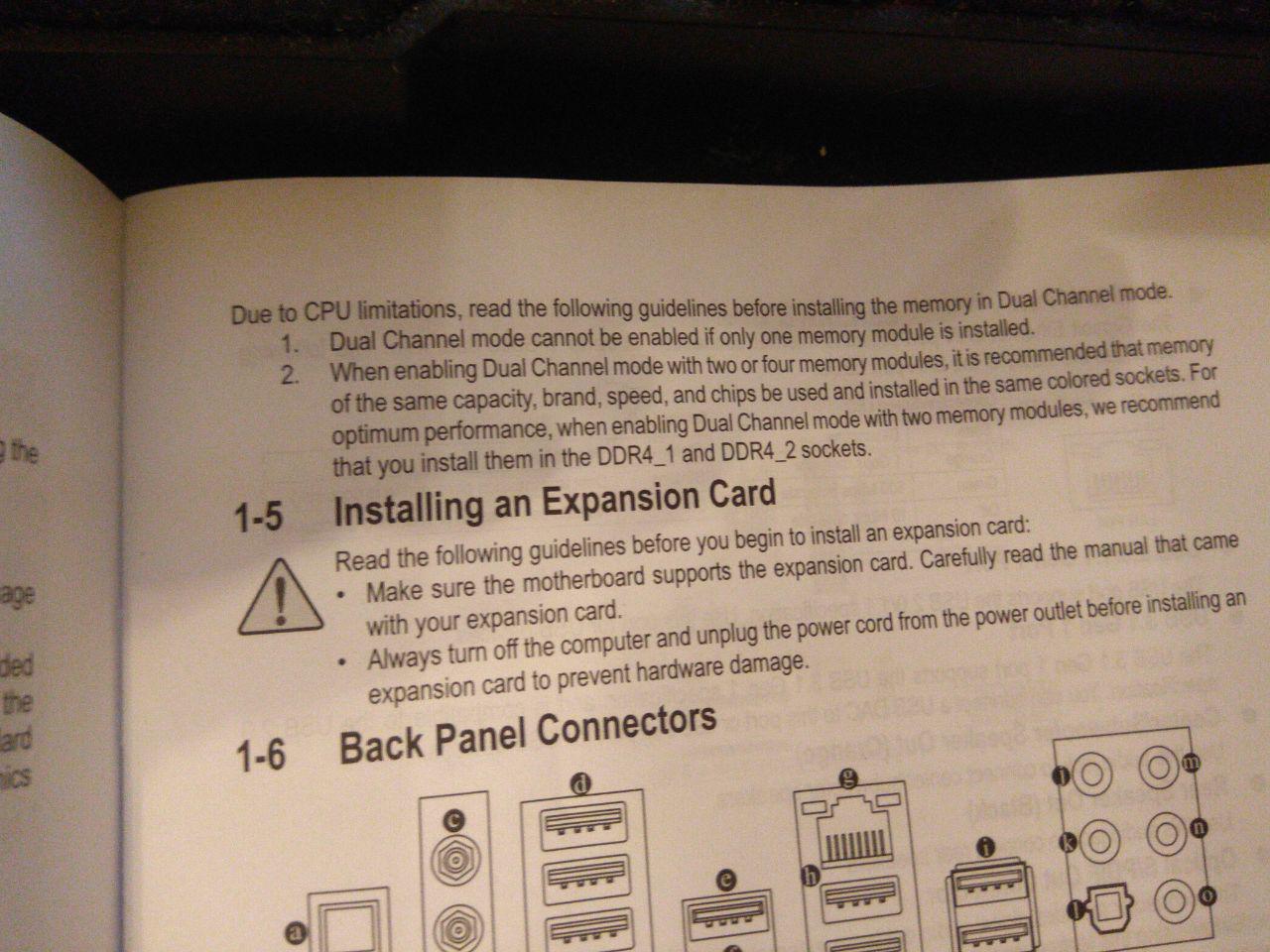

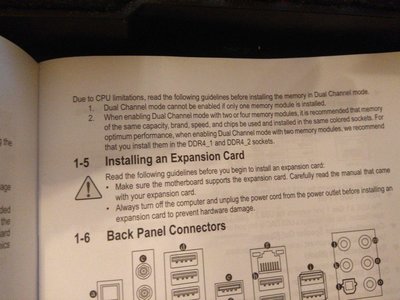

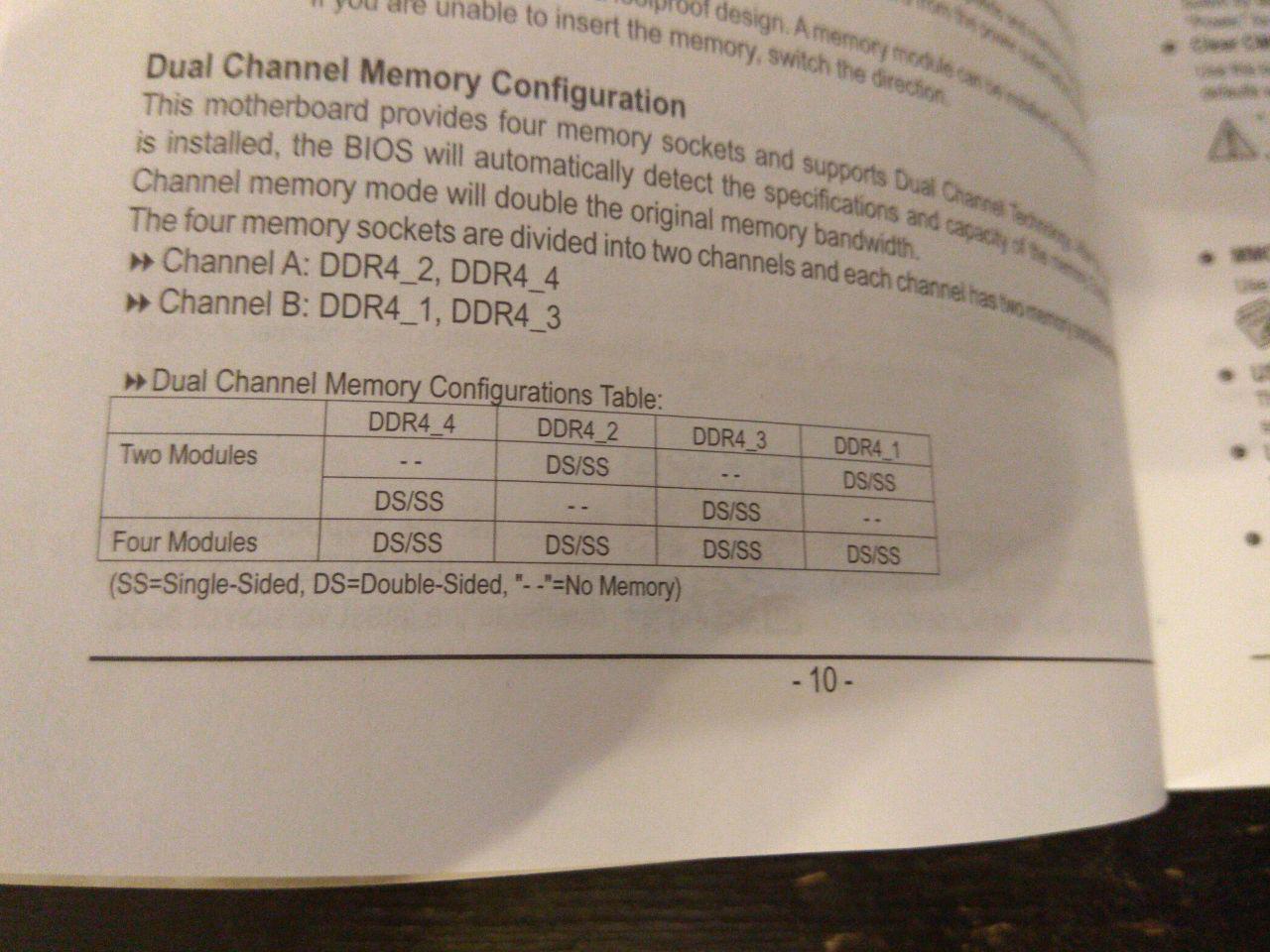

Вы внимательно прочитали оба скриншота? Табличка нужна лишь для того, чтобы понимать, что такое DDR4_2 и DDR4_1 на второй картинке. Если была бы Т-топология, то не написали бы, что лучше всего тыкать в дальние от процессора слоты. На тайчи этого требования нет, что как раз укладывается в Т-топологию. С другой стороны, вполне возможно, что и тайчи х470 имеет дейзи чейн, просто нам тут каждый день пару персонажей писали про суперские преимущества Т-топологии и великолепный разгон 4 плашек на их тайчи, имея на руках две оемных BB1-шки с моими таймингами к 9.45нс бидаю.

По информации куратора всего 3 платы имеют технологию Daisy Chain:
MSI M7
Asus C7H
Asus X470 Prime Pro
Будущие платы на х570 все на технологии Daisy Chain (тоже информация от куратора).

Я бы сказал, что лучше адекватный биос и качество разводки в целом - они будут влиять больше, чем тип топологии (при условии, конечно, что память хорошая - на моих патриотах, по сути, без разницы, что стоит, разве что биостар или самые отстойные брендовые платы на х370, которые даже в 3400 не могли). Плюс с выходом зен2, вообще не понятно, кто куда и как поедет.

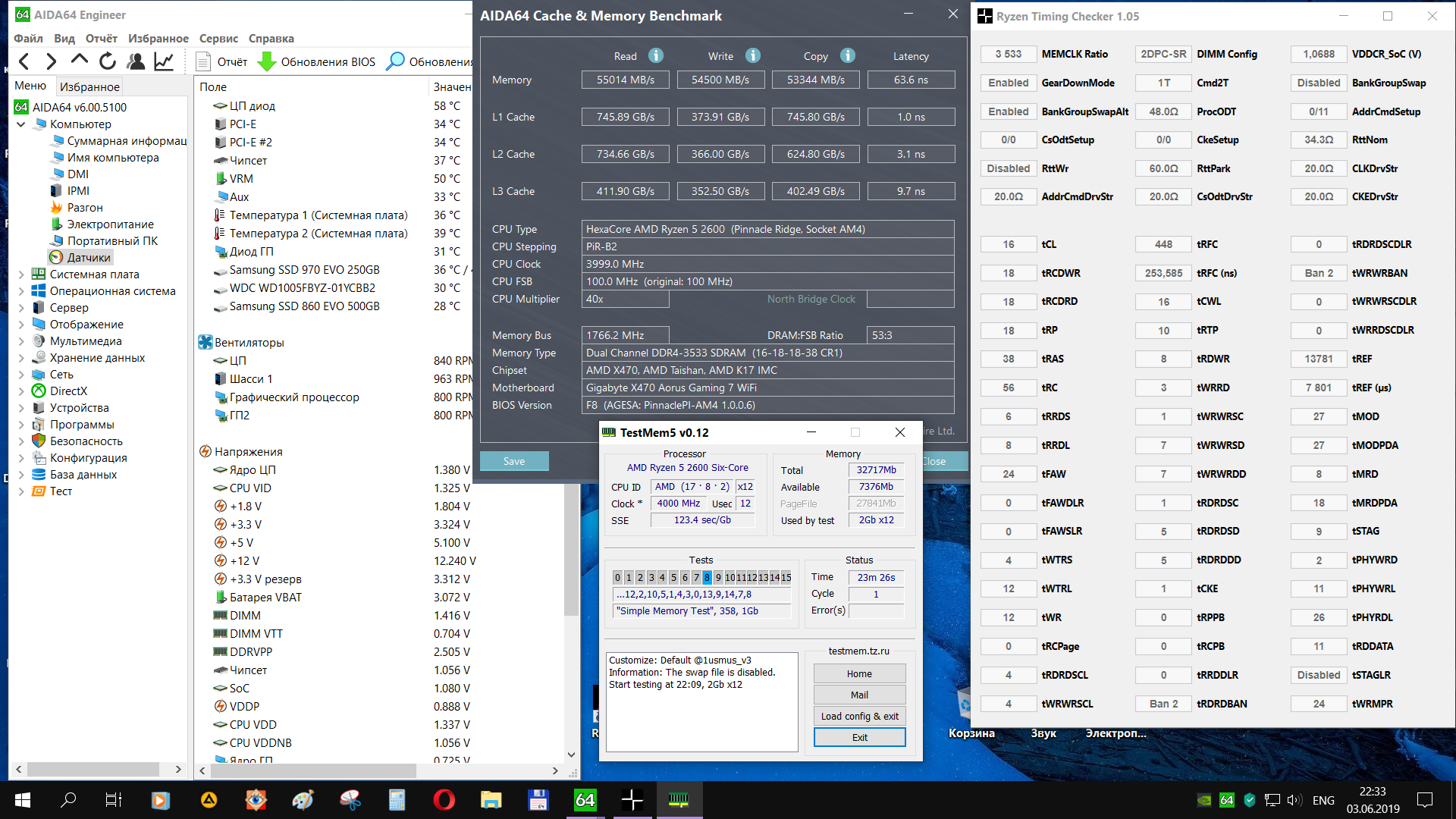

С нашей вот что получилось. для 3600 похоже заветный cldo_vddp искать придется или долго подбирать терминаторы. Так что гига и 2 и 4 планки легко Это на моем дохлом r5 2600
пс... не про все правда гиги

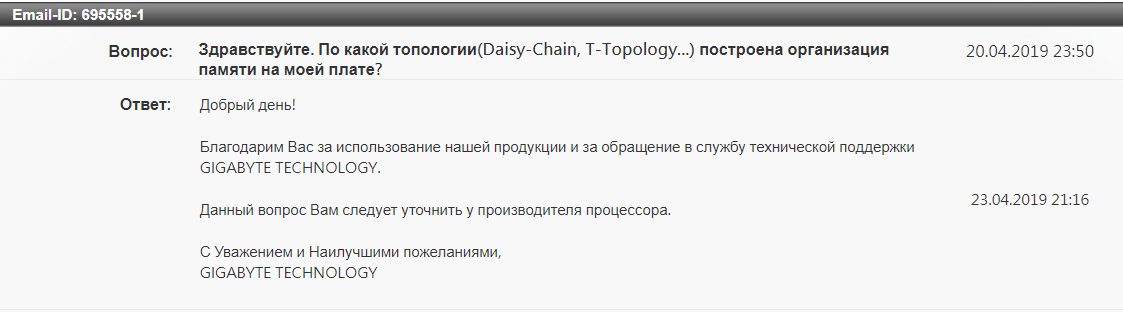

И вот ответ поддержки гигабайт

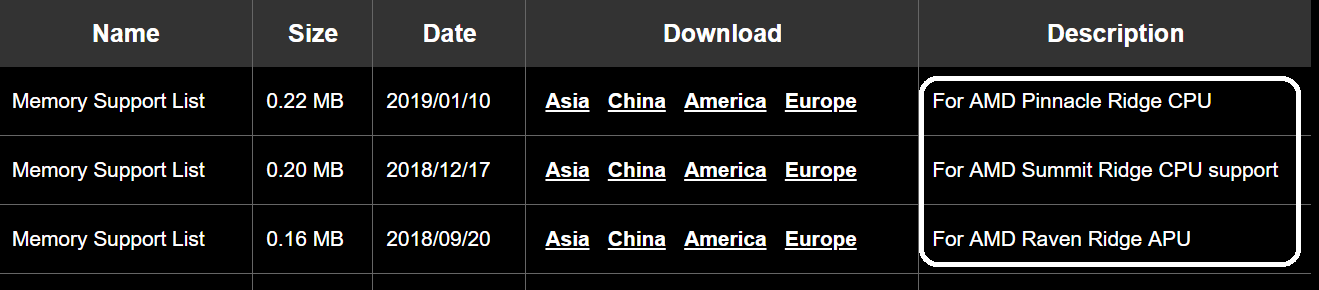

Полез qvl смотреть, там действительно для разных моделей цпу разные qvl. Скорее всего кристалы разные просто, вот и отличие. Фиг пойми, что в поддержки курят или может я не правильно спросил.

И если смотреть по qvl разницу по частоте между 2мя и 4мя модулями, то и 2 и 4 могут 3600. http://download.gigabyte.eu/FileList/Me ... nnacle.pdf
В общем понятно, что ничего не понятно. Капец, тайна что ли такая, что фиг где найдешь инфу. А память как покупать, если т, то лучше 4, если дейси то 2 большего обьема.

Добавлено спустя 3 минуты 25 секунд:

Так. Вроде ..

В любом случае неплохо, а если две оставить и поставить в 2 и 4 слоты?

Там сидят обычные девочки с колл-центра, вряд ли они такие вещи могут знать

Проще нам признать, что их тайчатина - это убертоп и тихо сидеть дальше

Так же было 3533, 3600 с огроменным бубном 2 работали. В проц упор скорее всего. По крайней мере я не видел 3600 на 2600.

ну ты попал на автоответчик


примерно так, но бывают и частные случаи,дейси например могут неплохо держать 4 модуля сингла
на кросхейре 7 3533 это реальность, а вот на м7 3400 оказался пределом, так что в идеале покупать проще по кошельку

У камрада |DevilDriver| и 4000 было, но у него материнка с 1DPC и бесконечное желание рисковать Кстати, а на F40 как, не было улучшений? Я думаю, если бы я покрутил клдо и cad_bus, мог бы наверное 3600 xmp вывести в стабильный режим

Таблица для новых плат с OCN.
#77

В целом не заметил. soc ovclk vid удобно сделали. Для памяти бы еще vdimm vid и dimm vtt vid, что бы выставил и был уверен, а то мониторинг не понять что то показывает.
Откатывался через efiflash. Правда взял его из архива с f40 и пршил биос F8 с агессой 1.0.0.6 Оно так же полностью стерло всю флешку и записало по новой. Может и efiflash из архива с F8 также сработает(возможно в самом прошивальщике есть алгоритм определения структуры биос и либо стирает все, либо просто обновляет) но я не проверял.

Я подбирал procODT... rtt nom\7 park\5 (они самые стабильные) и подбирал proc Odt, оказалось что при 40 работает 3200, 43 -3333-3400, 48-3466 а вот 3533 при 53 только старт без колдбутов. Вернул proc odt48 и добавил на rttpark \4. В итоге стабильные 3533. 3600 вычислил при прокодт 53, там уже кад басы 24-24-40-60 вместо 20-20-20-20. Наверное можно вывести 3600 в стабильный режим, но без магии cldo труднее. И когда поднимал частоту, то сразу линксом тестил, что бы линкс проходил, а потом память стабилизировал. LLC vcore пришлось экстрим выставить. 3600 на данный момент линкс не проходит, просит накинуть вольтажа. А куда накидывать хз, тк последний раз добавил на память и стабилизировалось, а на увеличение vcore и vsoc не реагировало(имхо, прям чувствую, что напряжение фазы cldo_vddp нужно правильное выставить и не придется сильнее задирать остальные напряжения) и пока остановился на 3533.

Откуда картинка ? В инструкции к CH6 два модуля рекомендуют строго во 2 и 4 слоты втыкать. Кстати, кто нить пробовал в 1 и 3 втыкать ?

Можно поподробнее про открытые стенды?
если у меня будет CORE P3 SE например, то на что нужно обратить внимание при выборе МБ?
