Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

фиксированный вольтаж и старт системы - то же самое.


потом попробовал х8 - стало ещё чуть лучше. Но факт в том, что 65534-535 у меня лично вызывают ошибки в тестмеме.

Dex это нормально.
в винде частота проца упадет, токи снизятся и темпа тож уменьшится. (даже если фикс)

600W Zalman ZM600-ST ATX12V v2.2 был, стал be quiet! Dark Power Pro 11 850 Watt
Я и в прошлый раз Вам отвечал какой, но наш диалог куратор выпилил, так как про бп разговаривали.

Добавлено спустя 54 секунды:


Спасибо!

Видимо зависит от памяти. У меня после 20 минут теста всё ок

Таки не дотерпел до выходных.

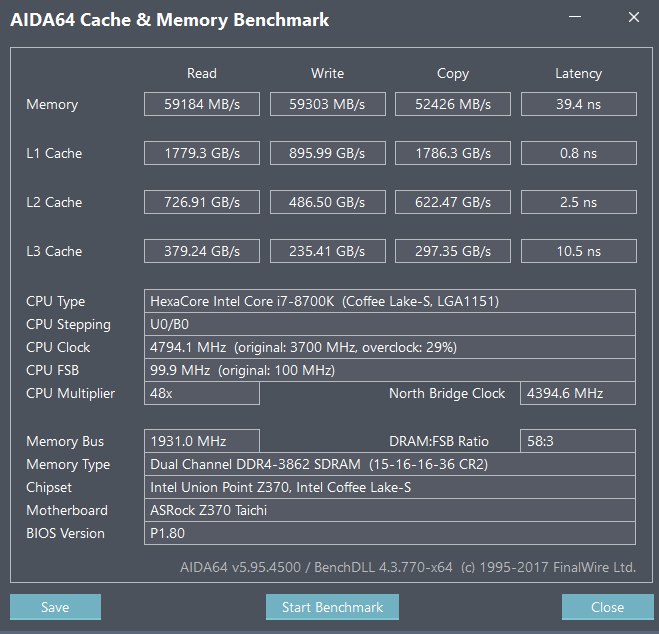

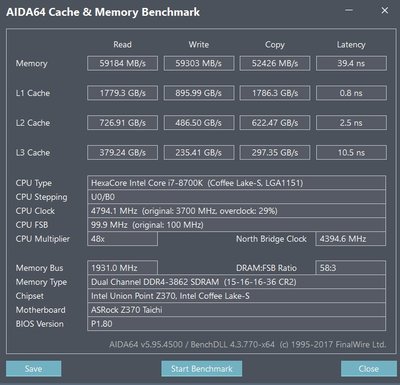

Вчера память на 4000 прошла все тесты, но по вашим советам попробовал снизить тайминги на 3866. И вот что получилось.

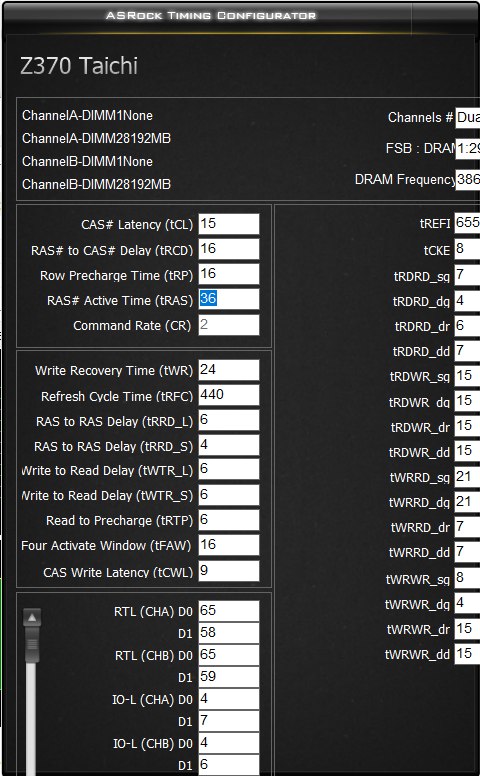

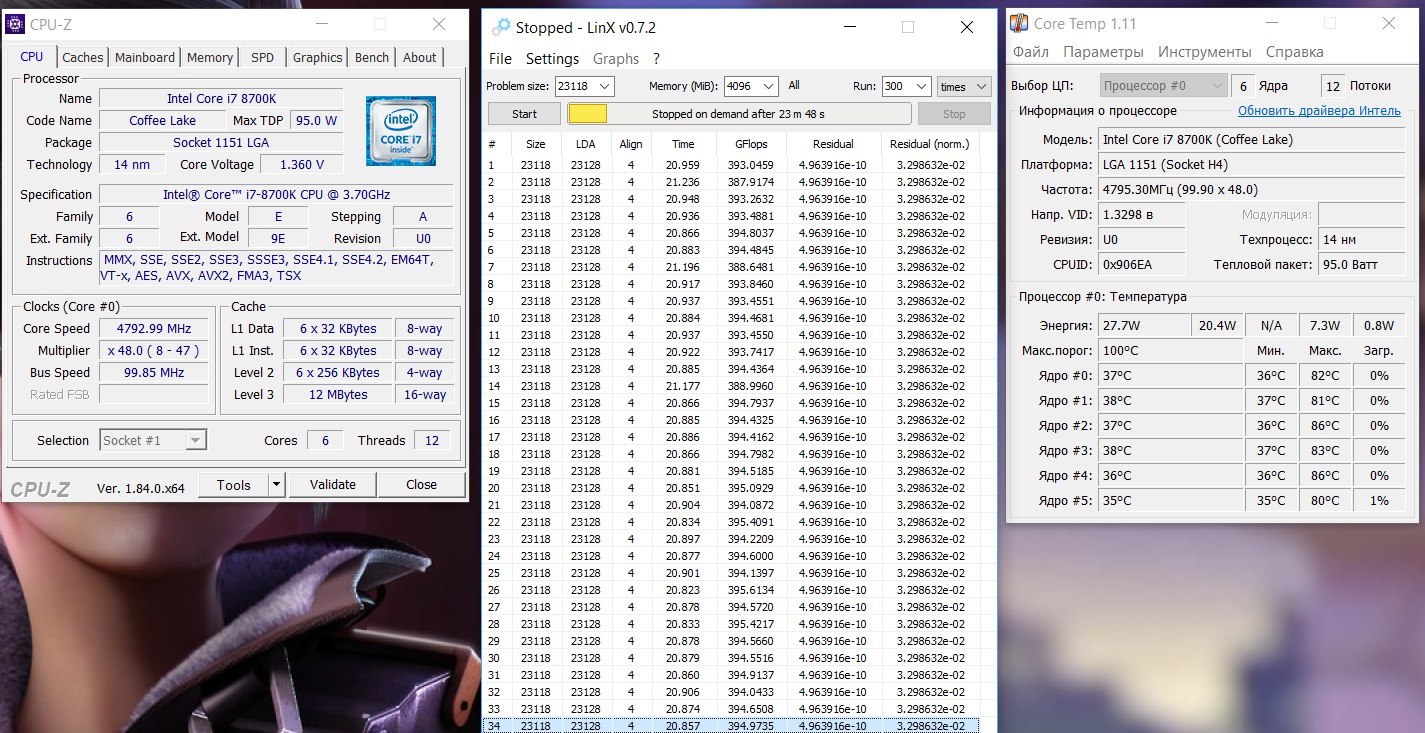

Тайминги долго подбирал, в итоге система стабильна со следующими (линксом сильно долго не грел, ночью компьютер просто включенным оставлял, с утра пару часов работает стресс-тест аиды, позже запущу прайм).


Если есть замечания по таймингам, с удовольствием выслушал бы, что и где ещё можно подкрутить.
1. Тайминг tFAW меня немного смущает. Его что 10 выставить, что 30 - эффекта ноль. В итоге оставил на 16. Он на что-то влияет вообще?)
2. Также у многих вижу довольно высокие значения tWTR_L, я зря его выставил так низко?
3. tREFI что ~30000, что 65535 - разницы не заметил. Оставил 65535, хотя по-моему под этим значением первый тест всегда хорош (значение копирования подскакивает до 57-58к, но только первый прогон), а остальные слегка падать начинают по результатам (до ~51к), вроде на 32400 было более ровно.
4. Для себя так и не понял, какое сочетание tWR и tRFC лучше - 12 - 373 или 24 - 440. Вроде чуть лучше в тестах 24 - 440, оставил пока так. Другие комбинации приводят к падениям результатов.
Все остальные первичные и вторичные ни на единицу ниже уже нельзя - система не стабильна. Хотелось, конечно, что-то вроде 15-16-16-32, но даже на 15-16-16-34 нет стабильности, пришлось оставить 15-16-16-36. Для 3866 всё равно вроде неплохо?
Единственное, что расстроило - напряжения уменьшить не вышло..

нет, нет конечно не по тебе, ты что

из знающих опровергнуть тоже никто не решился. ну вот хоть бы кто сказал "ты не прав, потому что.." и эта инфа помогла бы другим.
https://linustechtips.com/main/topic/77 ... ing-guide/ ну как бы здесь можно почитать о тайминге. да, про 7.8 ошибся чуток, это все таки интервал по jedec, а не взятый с небес, а плата даже занижает.
про падение заряда и влияние можно на зарубежных форумах нагуглить.
RTL/IOL у нас тоже никто не крутит, у многих на скринах они кривые. Хотя значения оказывают огромное влияние на успешный старт системы. а зачем? Флопсы то не растут.

ну за то ты латентность понизил на 4нс
осталось понять за счёт финта с трефи или нет
попробуй трефи 14820 - выше писал декс
а вообще попробуй уронить память на 65000 - если не удастся, то можно и оставлять

по первичным 16-16-16-32 (34) но cr1 тоже не проходит?

15200 оказалось чуть быстрее, походу надо экспериментировать дальше. Хотя, честно говоря, я более чем уверен, что реальной производительности, я не циферок в аиди, 65к не дают.

Хех..
Только сегодня узнал, как вывести в HWiNFO64 мониторинг в виде графиков
Двойной клик на параметре и вуаля- имеем график параметра...
Ну нуб, что взять

чо правда? намана... теперь и я знаю, спс.


+1

Надо попробовать, я шёл вниз по основным таймингам с cr2) Сколько ни смотрел тесты, от cr1 практического прироста нигде не видел настолько ощутимого, чтобы ради него основные тайминги выше ставить. Может ошибаюсь.

Трефи вообще выглядит каким-то кукурузным параметром, по умолчанию система ставит его около 8000, и это сильно роняет производительность, с другой стороны от 30000 я разницы вообще не вижу. Надо теперь потестировать разницу между 30к+ и 14820/15200)

Снижает латенси.

Не очень понятно на каком значении лучше. Разброс велик, а ради одного параметра перезагружаться десятки тысяч раз мне не очень хочется)

ButcherG5 65 - гарантированно самая низкая, шаманил с 30,40,50,55. 50 по скорости самое то и латенси вроде не дерьмовое

Сегодня хочу поэкспериментировать ещё немножко с частотой кэша. Пока 5.2 с 0 оффсета авх, кэш 4900, думаю поставить 5.3/5.2/5.0 попробовать... Есть вообще профит от кэша +100 мгц?

Dex не советую разрывать разницу меньше чем 2-3 деления..
ибо на кеш вольтажа, при одинаковых частотах требуется больше на 0,08-0,12 в зависимости от конкретного процессора.
Чем чревато?- 101-я ошибка.

Вернули деньги, теперь думаю какую новую брать, обидно конечно на флагманской плате столкнуться с браком(((

Пожалуйста подскажите, можно ли запустить плату asrock z370m pro4 с одной планкой памяти, на оф. сайте в таблице совместимой памяти для всех модулей отмечен только двухканальный режим работы.

можно
