Обсуждаем материнские платы Asrock на сокете 1851.
================================================
Заявленные платы (обновляется)...
ASRock Z890 PRO-A с 20-фазным питанием и транзисторами на 60 А.

ASRock Z890 Taichi и Z890 PG Nova, обладающими 25 фазами и внушительным VRM на 110 А. Nova имеет и внешний тактовый генератор для разгона по BCLK.
Z890I Nova WiFi (стоит маленький кулер в Врм("пищалка") для компактных систем.

Z890 Phantom Gaming Riptide, расположена на ступеньку ниже Nova и
мАТХ Z890M Riptide WiFi

а также ещё более бюджетная Z890 Phantom Gaming Lightning WiFi.
ASRock Z890 LiveMixer WIFI. На этот раз плата без яркой, вырвиглазной раскраски.

Z890 Steel Legend.

Z890 PRO RS WiFi.
Для эстетов будет Z890 Pro RS WiFi White белого цвета текстолит и наполнение.

================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
================================================
Asrock Timing Configurator 4.1.5 для систем на базе Core Ultra

================================================
Таблица Debug LED Troubleshooting Checklist

================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
================================================
Немного скриншотов с описанием вольтажей

==============================================================================
Пример настройки 265К на Z890 в ФИКС частотах, множителях и вольтажах.
ASRock LGA1851 на чипсете Intel Z890 #18593346
Процессоры Intel Core Ultra 200 (Arrow Lake-S / LGA1851) #18614216
==============================================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Чот я глубоко сомневаюсь: что юсбэшный свисток будет лучше распаянной шляпы

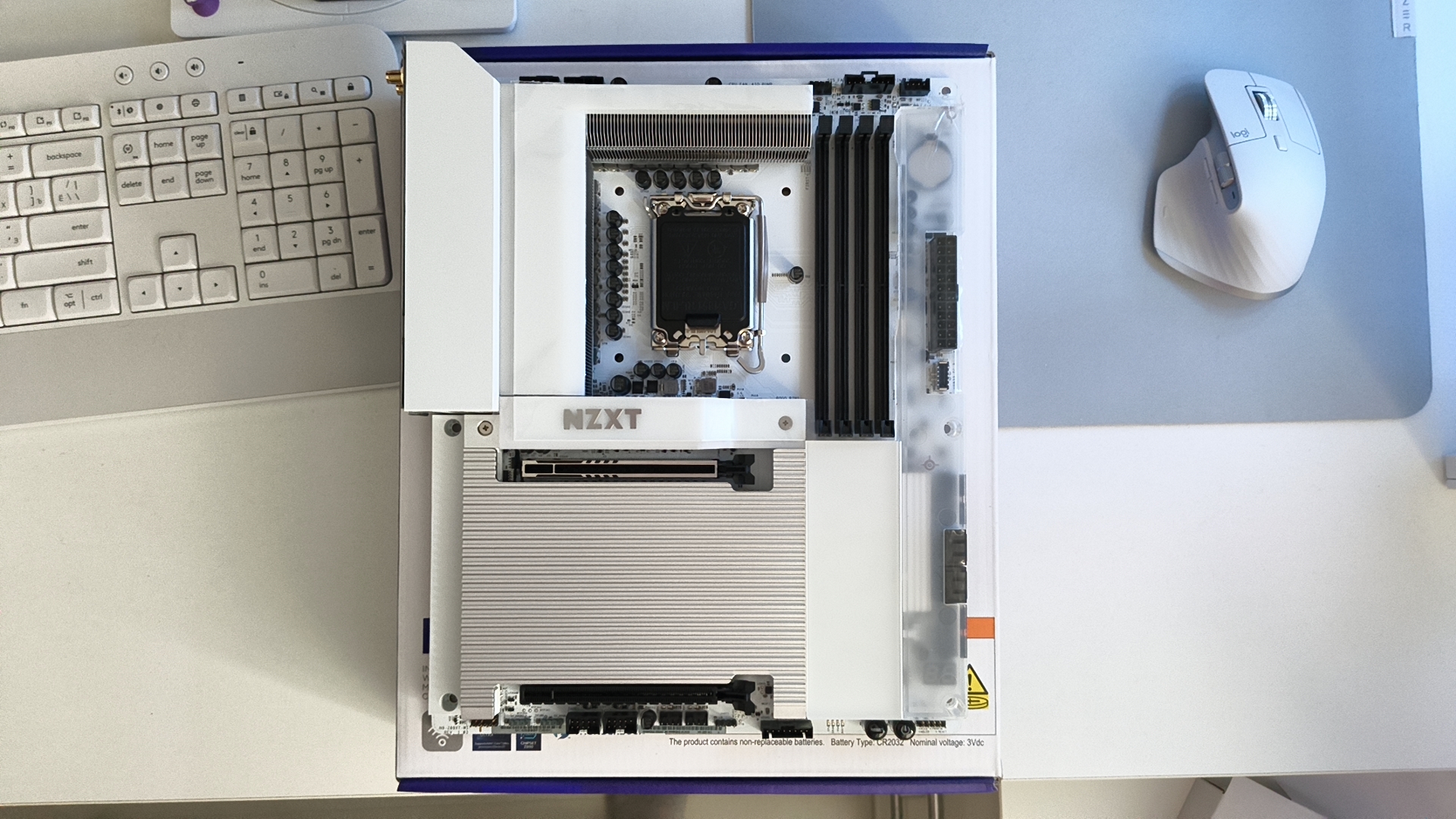

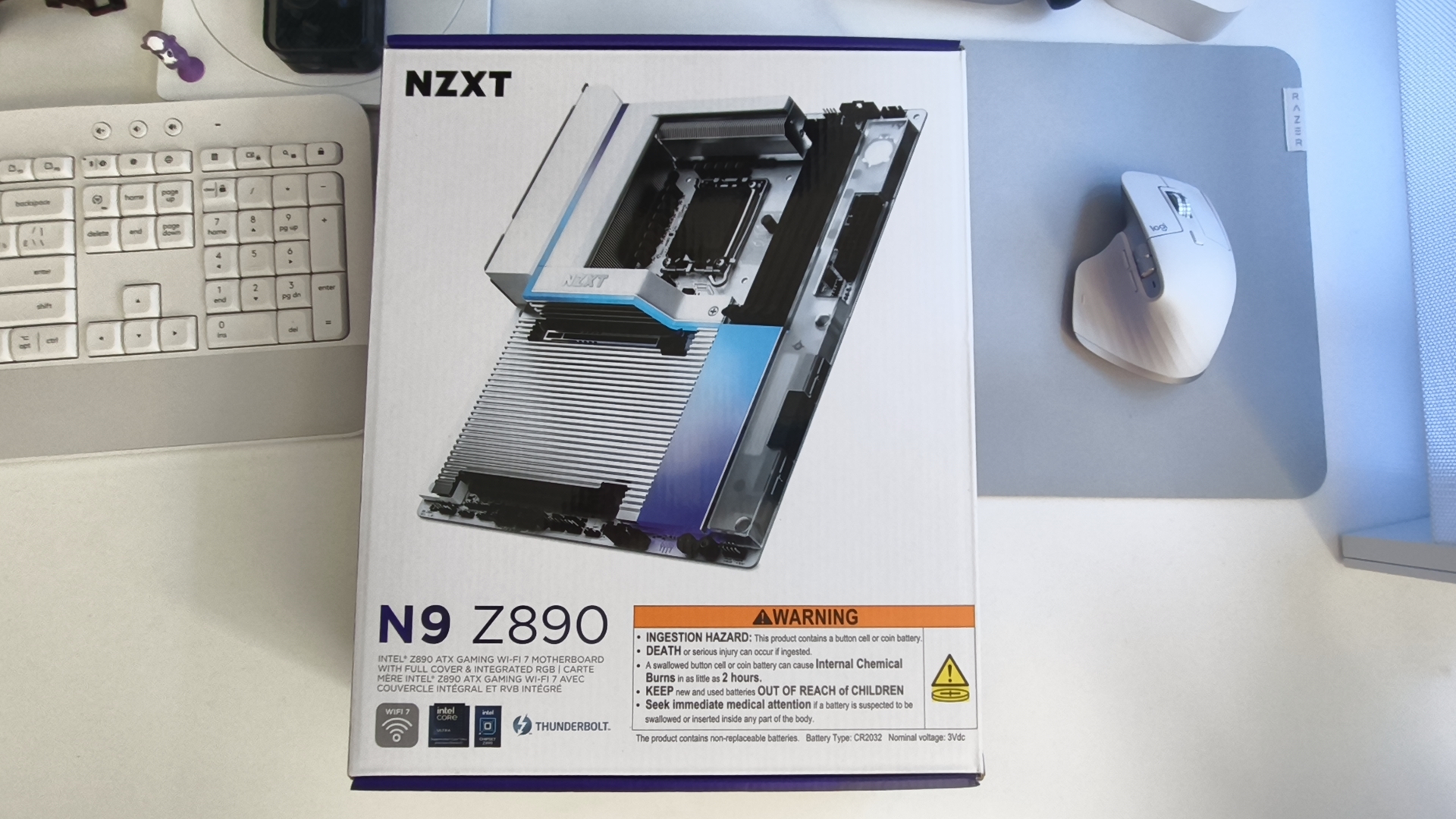

Урааа! Доехала моя прелесть.
Под капотом кастомный Asrock с доработками для NZXT. Встроенные скрытые вентиляторы для обдува VRM. На мой вкус самая красивая белая плата на 1851 сокете.
Свой контролёр управления подсветкой и оборотами вентиляторов, своя программа управления САМ, два проприетарных разъёма для вентилей, водянок NZXT.

Вечером буду интегрировать.

divdivex писал(а):

Чот я глубоко сомневаюсь: что юсбэшный свисток будет лучше распаянной шляпы

Я про коробки типа Arturia MiniFuse 1 с подключением по type-c


Видел её в продаже, когда брал Nova. По цене Nova + 270K.
Но плата красивая, да.
Что с поддержкой, БИВИСы пишут те же чуваки, что и на Тайчи/Нову/Риптиля?

Да один в один биосы, только выпилен полихром и тонкая настройка вентиляторов

Таки взяла плата NZXT (хз какой это Asrock) 8800 по памяти gear2 со стоковыми cl уже полтора часа без ошибок
Правда процессор совсем в стандартном режиме, совсем ничего не крутил.
Steel legend не смогла.

Под 9900x, или 9950x. Выбор пал на Интел по нескольким факторам:

1)Любопытство, интересно было пощупать платформу с 20/20, на гибридной архитектуре. Самому посмотреть что там и как. Да и Амд надоела, хотел давно уже Интел взять.

2)TPM frimware на моём прошлом AM4 5950x, косячная - она на всей линейки 5000-ой такая- проблемы при обращении к NVRAM- потенциальные микрофризы при этом, проверять какая она на 7000-9000-ых AM5 АМД, я не захотел. В остальном шикарный камень был. На Интел Core 200, нет такой проблемы.

3)Цена, топовая производительность за свои скромные деньги практически везде - кроме игр, но т.к я играл и на 5950x и нигде не был "ущёмлён" - всё устраивало, то сейчас тем более. Относительно не высокий нагрев, на хорошем кулере-башне.

Ещё момент, хотел именно Asrock, на z890 nova - особых проблем нет, в отличие от x870. На реддите в теме компании, всё таки есть случаи прогара на AM5, да же на обновленных Агесах и этой плате. И судя по всему причина была и есть, не только в задире Soc напряжения..

4)Корки новые отлично работают в режимах VBS/Device guard в W11 25H2, везде и в софте и в играх, штрафа никакого по производительности. По этому учитывая все нюансы - выбор был очевиден для меня.

Побаловался с частотами шин, сделал такой конфиг:
E-core = off
NGU = 34
D2D = 34
Ring = 41

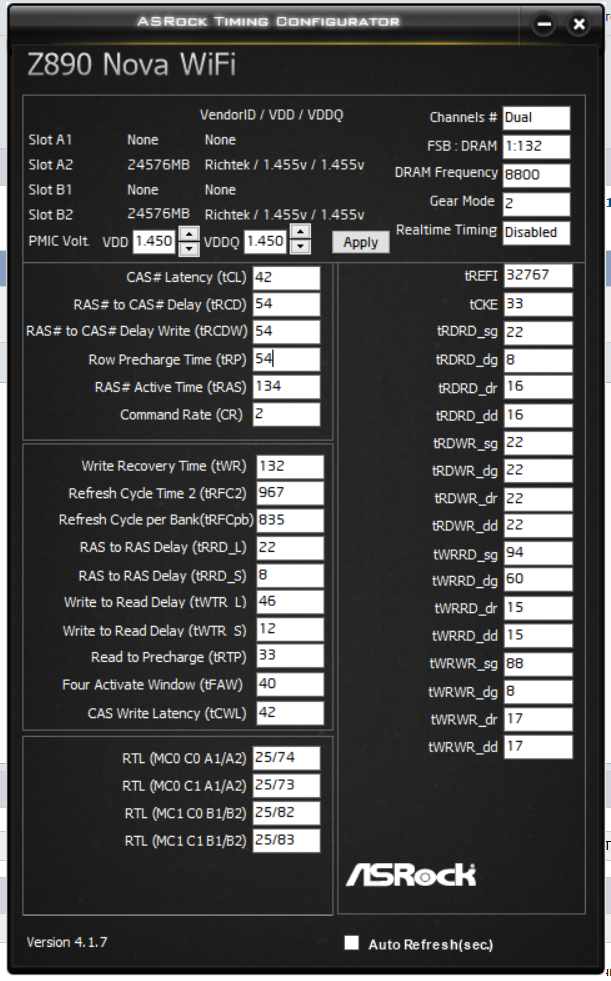

XMP 8800 Gear2 (было Gear4).
Напряжения = сток
Удалось ужать задержки с 85-90 ns до 65-70 ns.
Чуть быстрее стали открываться браузеры, запускаться RDR2.
Если поставить x56 на P-core из XTU из под Рабочего стола - ещё немного быстрее всё пашет.

Система стабильна в MemTest 11.7. НО! в TestMem с Рабочего стола сыпет ошибками.
Если снизить шины на шаг:
NGU = 33
D2D = 33
Ring = 40
Ошибок меньше, но они есть.

Чуть поджал первичные тайминги, списав конфу с обзора этого кита A-DATA+285K с 3DN...s - так же стабильные прогоны MemTest 11.7 (гоняю в тестах №7-13), но в TestMem сыпет ошибками, хотя во всём остальном стабильно всё. Но они и не влияют даже на синтетику.
А вот снижение вторичных таймингов приводит к "Press F2..." и краху запуска, либо BSOD ещё до запуска Рабочего стола.

А что за плата?
У меня на Steel legend При ngu/d2d 32, ринг сток и 8800 геар 2, ядра не отключал и не разгонял, первые пол часа и в TestMem было стабильно и на 31 минуте выдавало ошибку.
На NZXT N9 при таких условиях ошибки почти сразу

Z890 NOVA

У меня на Z390 Carbon + 4 планки DDR4-3200@3466 M-Die было похожее - всё стабильно в MemTest/играх/CAD месяцами, но в TestMem сразу 100 ошибок за 10 минут набивало.

IvNorco так а напряжения и тайминги какие? У меня, если в тм5 ошибки, то и в системе периодически что-то неприятное творится, то браузер ошибку кинет, то игра вылетет

Стоковые.

Да, стал ловить BSOD, если ПК тупо стоит в простое на Рабочем столе 2-5 минут. Т.е. "голод".
Поставил:
NGU = 32
D2D = 32
Ring = 39
Тайминги сток на XMP 8800 Gear 2
Всё-равно в TestMem 0.13.1 в Extreme @ Anta и Heavy @ Anta ловит ошибки. Иногда в первые же секунды по 20 ошибок, иногда 2 минуты до первой ошибки.
Default @ Serj проходит норм.

Вернул всё в Auto (кроме XMP 8800 Gear 2) - задержки поднялись с 65-69 до 75-77 нс.
В TestMem 0.13.1 в Extreme @ Anta и Heavy @ Anta всё-равно бывает проскакивает 10-20 ошибок за 10-минутный тест.
Кит AX5CU8800C4224G-DCLACRSG.

На taichi ocf похоже заработало бы без ошибок.

так сходу оно вряд ли у кого норм заработает. Попробуй вручную выставить sa = 1.4, vdd2 = 1.45, mrc_vddq = 1.43. И перед этим опусти d2d и ngu до 30, сначала стаб на памяти надо получить, потом уже шины крутить.

На 3Nеws они крутили этот кит на 2-слотовой MEG z890 UNIFY-X, там ещё и шины у 285K куда-то в небо задрали.
А так, на Strix-E, вроде, в Gear 2 тоже работает. На NOVA, EDGE, Carbon НЕ работает. Рекомендуют спускать частоту до 8400, прижимать тайминги и тогда ставить Gear 2.


Кстати, словил глюк в БИВИСе Новы только что. Поставил NGU, D2D, Ring на Auto, но после загрузки на Рабочий стол в CPUID HWMonitor D2D был x32 (сток x21 должен быть).


ОК, попробую.
Кстати, повышение вольтажа до 1,48 в Asrock Timing Configuration ничего не даёт - вольтаж повышается по HWMonitor, но в Gear 2 ошибки сыпятся.

Сейчас система стабильна в Extreme @ Anta на:
NGU = 32
D2D = 32
Ring = 40
Тайминги и вольтажи сток на XMP 8800 Gear 4

ПС. Кстати, если выставлять тайминги через метод MRC (1 пункт), то в Gear 4 всё стабильно, разницы с XMP нет. На ASUS Z790 Prime + 13700K + DDR5-7200 на Микронах ловил "красноту" в MemTest сразу через этот пункт.

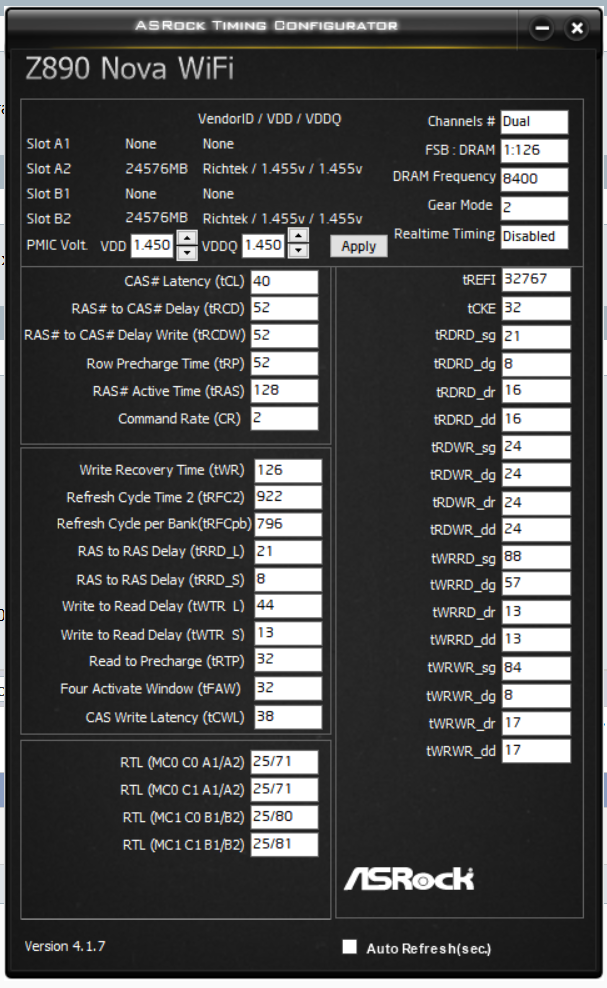

ППС. 8400 G2 с автотаймингами на MRC Method стабильны в Extreme @ Anta. Задержка 68 нс.

Здравствуйте.
Прошу помочь с правильной настройкой конфигурации.
Lianli lancool 3, Ultra 7 265k, asrock z890 nova wi-fi, noctua nh-15d g2, 4x16 gb kingston fury beast 6000 mhz, kfa2 rtx4070, обычные sata ssd wd, seasonic focus gf-850 atx 3.1 pci-e 5.1 ready.
Bios мат.платы 3.24.

В дефолтном tdp 125w всё неплохо. Со снятыми лимитами за 2-3 минуты процессор начинает греться в 100 градусов и тротлить. Проверяли в осст по 10 минут.
Помогите,,пожалуйста, с ручной настройкой, с настроенными лимитами процессора, оперативку поднять до 6400 мгц. Главное, долговременная стабильность работы после такой настройки. Конфиг для работы в Давинчи Ресолв, не для игр. Потому здесь всего 4070, а не 5070ти и выше.

По системе, как понимаю, только windows 11 подойдёт. 10 вроде бы не очень умеет правильно в Р- и Е-ядра на этой архитектуре.

А какой смысл тогда запариваться по поводу настроек? Поднимай лимиты, пока в температуры не упрешься, да так и пользуйся.

Кроме лимитов есть немало параметров, требующих изменения при смене лимитов. Оперативку тоже просто не поставить в 6400 и тайминги наугад снизить, без правильного изменения остальных параметров.
Было бы всё так просто, как вы считаете, я бы вопросы здесь на задавала

X-Hunter777 Проц сам подкрутит все параметры, чтобы уложиться в лимиты. Так что всё конкретно и просто - можно до усера даунвольтить и тестить, добиваясь стабильности, а можно покрутить лимиты до стабильных температур, выставить xmp в 6000, и без проблем работать с, возможно, чуть меньшей производительностью. Единственное, что ещё стоит крутануть - шины d2d и ngu выставить в 30.

X-Hunter777 кое что есть в шапке скринами и ссылками- посмотрите плиз.
