Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.

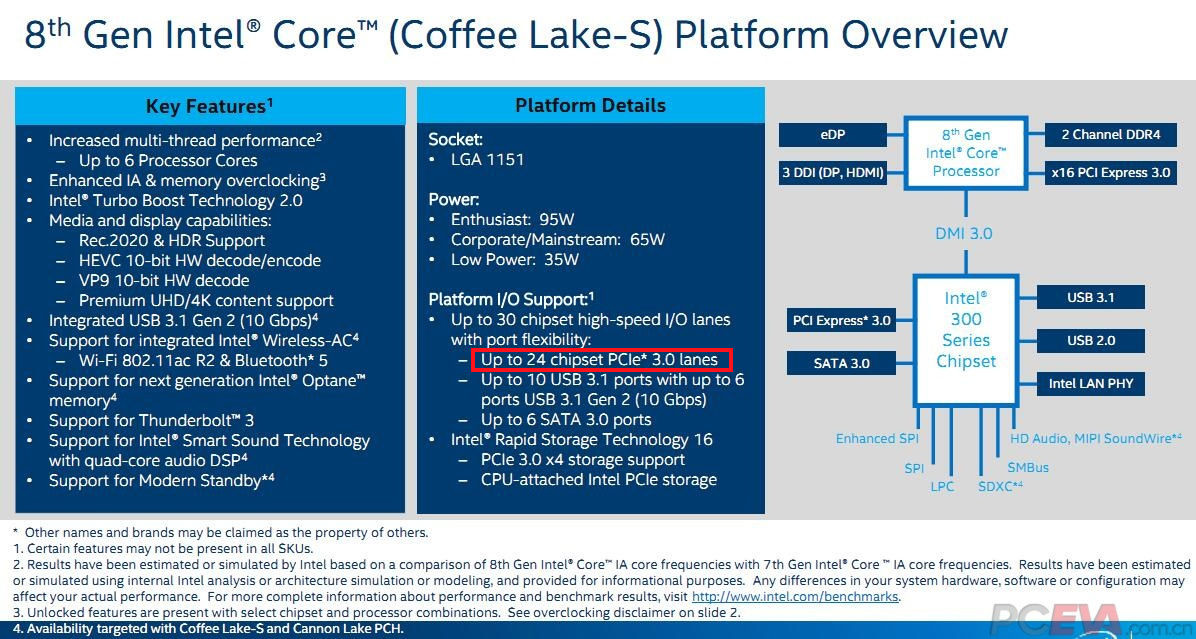

Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

это на какой плате ?

Такова глупость инженеров ASRock, вешать третий слот не через чипсет

Да на всех ASUS, что у меня были, третий слот идет на чипсет, а не на проц. Кроссу (а 3way sli на z370 без PLX всё равно не увидеть) без разницы, откуда эти 4 линии, а NVMe не жрет процессорные.

Это спецификация процессорных линий так-то. С z370 линий 24.

Вы заблуждаетесь, на других платах третий pcie вполне себе от чипсета z370 разведён. Я не утверждаю, что на таичи не так, но ведь не работает, зараза, на офиц сайте информации по этому поводу ноль, схему платы с разводкой линий нигде найти не могу, на оф форуме молчат. Видимо им не понравился мой пример с азусом и не хотят отвечать - "да, тут мы обоср...."

Вот, спасибо за картинку.
В общем, ASRock сделал туфту с разводкой. Спасибо, что свою проблему указали здесь
ЗЫ - посмотрел на формулу, там третий слот 16х аналогично на чипсет заведен.
Таичи - на процессор

Даже на сайте регарда, кстати, в описании к Maximus VIII сказано, что третий слот на базе чипсета, а в описании к таичи просто идут режимы работы х16/х0/х0, х8/х8/х0 и х8/х4/х4....Грустно, короче...

Нашли пруф? Не вижу этого нигде -\

Оффсайт)

Если бы через чипсет шли, то было 2 x PCI Express 3.0 и 1 х PCIe 3.0/2.0 x16 (x4 mode)
У формулы с этим всё в порядке.
То есть я вставлю NVMe в третий слот и даже с одной видеокартой буду видеть х8
Формула не гонит, таичи ломает систему...

Посмотрел видео. Моё видение этого, игры в видео по порядку:

позволю не согласиться


Добавлено спустя 58 секунд:

убери оффтоп под спойлер хотя бы

Не соглашайтесь. Только фраза "с z370" не говорит о том, что у процессора 24 линии, а о общей сумме линий процессора и чипсета. Надо бы смотреть на спеки чипсета

Вы даже не понимаете сути вопроса, а пытаетесь что-то доказать.
Инженеры asrock сделали такой фейл, а узнал я о нем только спустя месяц после покупки

это возможно
без вопросов
но максимум от процессор можно развести 16 линий
поэтому если три слота разведены на процессор - значит максимум x8 x4 x4
аорус г7 просто не стали разводить третий слот на проц. у них только два слота
третий - на РСН
так можно делать. но опять же - сегментирование рынка)

Просто жесть. Я не думал, что такая схема кому-то вообще может прийти в голову. Напичкать плату разъёмами и повесить всё на процессор...Выбирал как раз между Aorus Gaming 7 и Taichi...Мда, вернуться бы пару недель назад.

ну тут мы уже о разном говорим)
я о разводке линий на процессор

Зачем ставить третий слот не под свитч на чипсет, а на процессор?! Если 3way sli всё равно физически на данной плате невозможно.
Это похоже на попытки любым способом оправдать фейл. Ставишь nvme в третий слот и у тебя карта с х8 Даже на х370 я такого не встречал

Да я понимаю, что вы о своём, только зачем было тогда отвечать на вопросы ButcherG5, если ему нужно было другое?
Вы пишете о какой-то ненужности SLI, когда в Taichi использование PCI-E x2/x4 nvme просто убили. Только в разъемы m.2

Я в упор не понимаю что Вы хотите сказать фразой "сегментирование рынка", если учесть, что у конкурентов за эту же цену третий слот разведен по-человечески, а у Asrock даже в их топ плате 1151 Fatal1ty Z370 Professional Gaming i7 на текущий момент судя по всему тот же самый косяк.
Ну если данная тупость сегментирует от них потенциальных покупателей, которые заметят это заранее и приобретут себе Asus или Gigabyte, тогда ладно.

я не оправдываю ни в коем случае
но лично мне, например, это было бы без разницы
странно другое - что инструкции всё еще читают "когда паламалася")

ну так есть такие и такие а вот переключение с чипсета на процессор не встречал

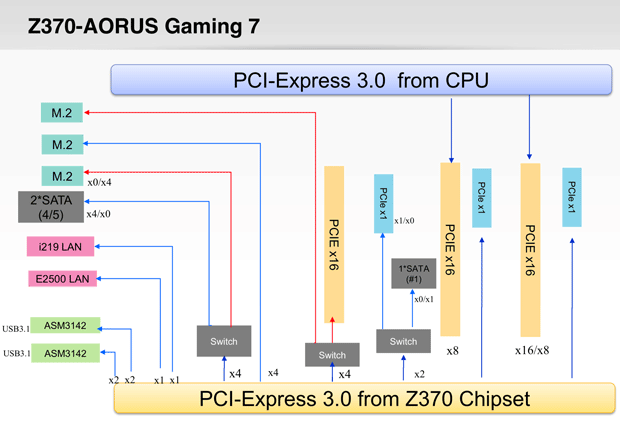

Если блок схему разводки линий по Aorus 7 я нашёл легко, то по таичи нигде и ничего нет.
Если вот из данной информации с оф сайта "3 PCIe 3.0 x16, 2 PCIe 3.0 x1" Вы легко делаете вывод, что все 3 слота завязаны на процессоре, то поздравляю - Вы экстрасенс.
У меня до этого были только гигабайты и азусы, там всегда третий слот был на базе чипсета и для меня это было аксиомой.

Действительно, без разницы, всё ли работает нормально, или при установке 900p скорость видеокарты будет ограничиваться х8.

Инструкции? Я должен был гадать, что третий слот додумались на процессор завести?
Я с таким впервые сталкиваюсь!

Не, я про свитч имел ввиду, на картинке он и есть

раз пошла такая пьянка про PCI-E , то будет ли в играх разница по ФПС куда я пихну одну 1060(ну или 1080ти - усложним вопрос) - в 16х или 8х слот?
