Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

Hoshima использую с 1 июня на z690 aorus elite ddr4 v1, всё нормально, как и на прошлой версии

Hoshima А где взять? На сайте гиги (на обоих, .ru и .com) — только 24b от 31 мая лежит.

Akiralight на офсайте выложен

Всем привет. Кто-нибудь сталкивался с проблемой того, что BIOS не видит pci-e карты, установленные в pcie-e х4 (который чипсетный). Да и вообще, пробовал карты (USB контроллеры, SATA контроллеры) и в слотах X16 (процессорных). Результат аналогичный( Пробовал на Z690/Z790 Tachyon. Менял скорости шины - не помогает. В Винде (11) контроллеры видит, но выдает по ним ошибки (10, 43). Такое ощущение, что где-то в настройках биоса (может скрытых) надо какую-то "галочку поставить")

ну я там проблем не испытывал, счаз там стоит x1 переходник под звуковуху, а так и видюху тыкал без проблем

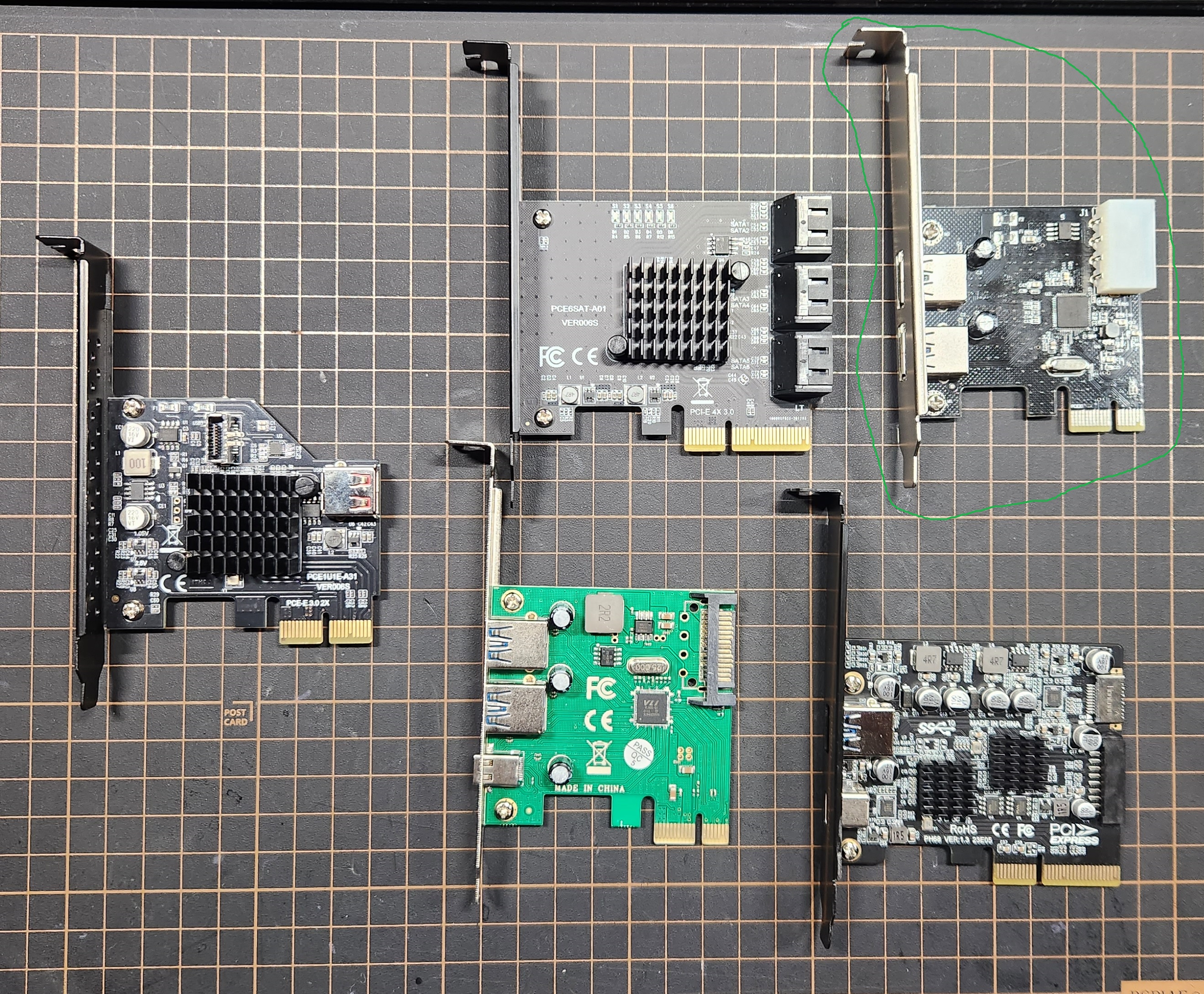

BOBKOC В общем, из всех этих контроллеров на фото, в биосе виден только обведенный зеленым. Он же и под виндой нормально работает (после некоторых танцев с бубнами))

уже хорошо
1. поэкспериментить с биосом в оптимайзед дефолт.
2. может эта тема чего даст
3. может чтот из PCI Latency Timer, Above 4G Decoding, IOAPIC 24-119 Entries, ...
а так, хрен поймёшь, ибо если они рабочие, то в каком то из слотов, да должны были заработать без всяких-яких.

Вечер добрый!

Вопрос владельцам gigabyte z790 aorus master.

Какова толщина термопрокладок для ssd m2,
одинакова ли она для верха и низа,
отличается ли она взависимости от места установки?
а) M2C_CPU (отдельный радиатор)
б) M2A_CPU, M2Q_SB, M2P_SB, M2M_SB (общий радиатор)

BOBKOC В общем закономерность такая. В обоих слотах видятся карты х1. Те, которые х2 и х4 не видятся ни в процессорном, ни в чипсетном. То, что они рабочие (платы) факт. Кстати сказать, у тебя звуковуха тоже х1

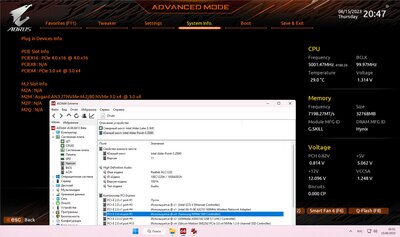

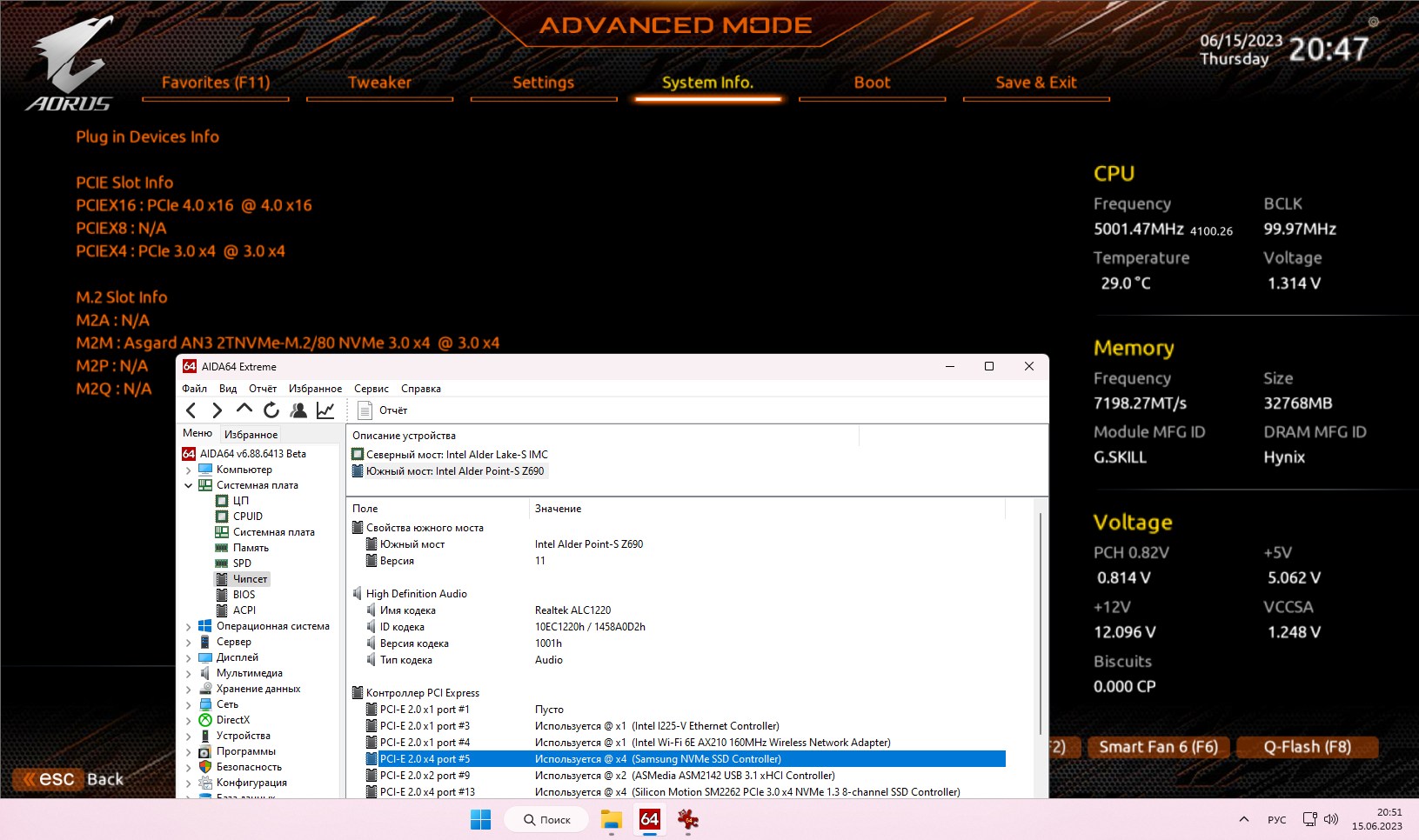

воткнул↓ nvme через переходник( кстати я тут воткнул nvme в слот на плате, где не процессорные линии используются(на картинке асгард↓) и выше 100 по шине pci-e он уже не инициалируется , в то время как на процессорном слоте мог 109) не экспериментил в такое ух, теперь у тя поле для экспериментов - пахать не перепахать
может им CSM нужен?

BOBKOC А ниже 100 по шине в через переходник в чипсетном слоте инициализируется?

Добавлено спустя 9 минут 45 секунд:
BOBKOC Провел у себя аналогичный эксперимент - nvme через переходник в pci-е слот чипсета. Видит! Версия 3 и все 4 линии)

12ax7 пробовал SAS контроллер от LSI на 8 SAS-SATA портов проблем не было ни каких.

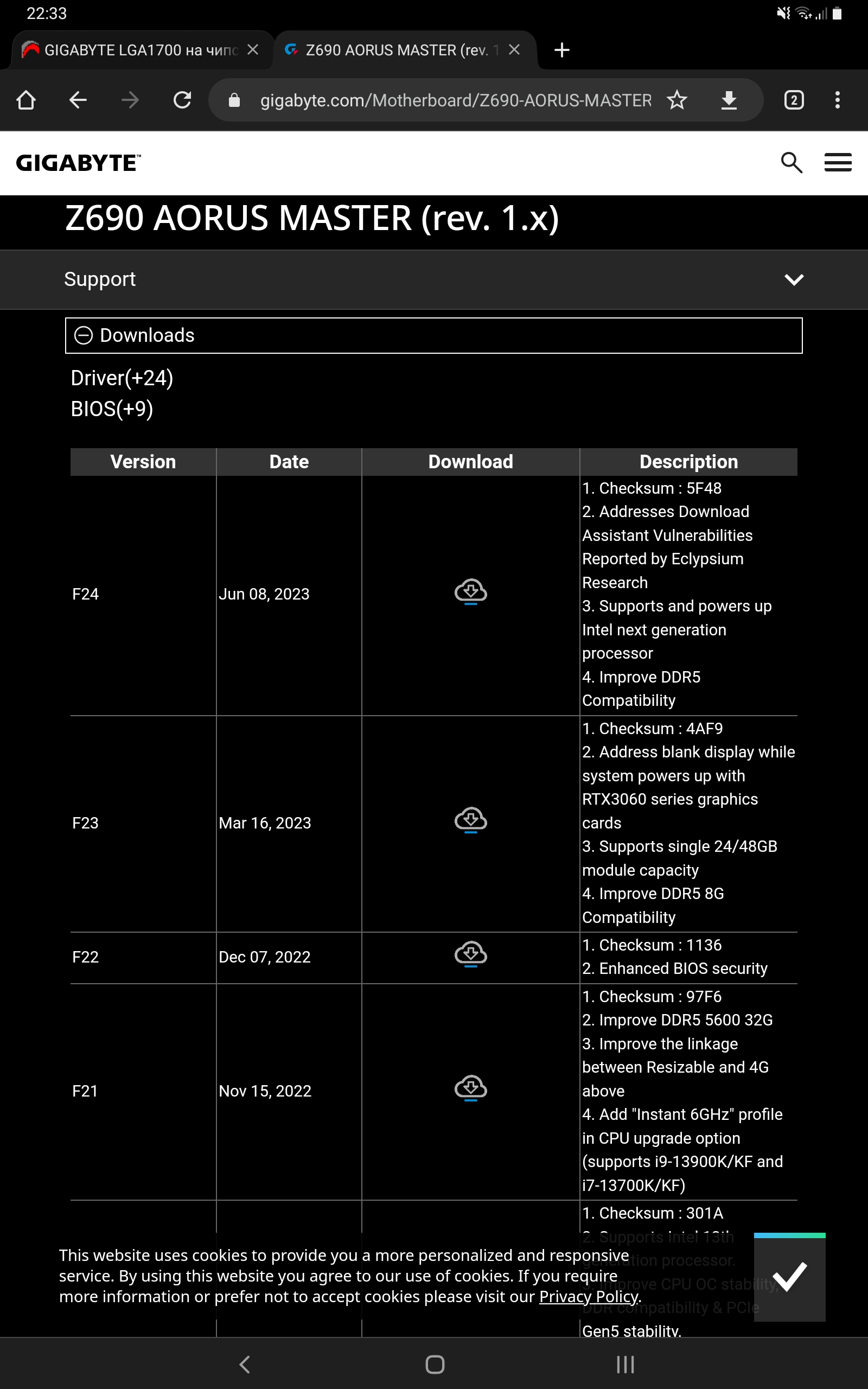

Hoshima еще не для всех материнок видно... у моей гейминг х ддр4, только ф24а...

https://www.gigabyte.com/Motherboard/Z6 ... rt-dl-bios
https://www.gigabyte.ru/products/page/m ... rt-dl-bios

BOBKOC Alexey1977 Потратил вчера весь вечер на попытки заставить работать эти контроллеры. Все, что с количеством линий PCI-e больше одной Биос не видит. Исключение - переходник для М2 Nvme, который прекрасно работает со всеми 4 линиями PCI-e. Перепробовал кучу настроек в том числе в скрытом разделе биоса. Результат нулевой. Есть подозрение, что дело может быть в чипа VIA, установленных на контроллера. Как мне кажется, они все построены на его базе. Переходник для М2 совсем без мозгов, поэтому может и работает) С другой стороны, на одном из 2-х работающих 1х контроллерах чип VIA, но именно этот контроллер под Виндор работает нестабильно и постоянно отваливается. Второй х1 на чипе Aver работает как часы.

А у Вас м2 в первом слоте стоит ? Если да то попробуйте без него.

В 1-м, который процессорный?

Есть тут владельцы Z690 AORUS Xtreme, как мп?
Сам пока только запускал для проверки 13900K, даже по настройкам bios не полазил (только обновил bios до F24, какой стоял по умолчанию не знаю).

День добрый!

задам повторно вопрос, неужели ни кто не менял штатные термопркладки на gigabyte z790 aorus master?
интересует толщина. так как планирую менять ssd.

Какова толщина термопрокладок для ssd m2,
одинакова ли она для верха и низа,
отличается ли она взависимости от места установки?
а) M2C_CPU (отдельный радиатор)
б) M2A_CPU, M2Q_SB, M2P_SB, M2M_SB (общий радиатор)

zaffkhoz
Штангенциркуль вам в руки

это самый крайний вариант, он для мягких материалов не очень, погрешность может оказаться больше, 0,25 мм

а покупать набор 1,0мм -1,25мм -1,50мм -1,75мм и пробовать методом "научного тыка"- не очень бюджетно, если еще окажется что толщины М2 снизу и сверху разные
