Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

На страничке товара в одном оранжевом магазине из трех букв было сказано, что нижнюю нужно заменять на 2мм. Возможно вполне, что и верхняя нужна же.
На упомянутой страничке автор ссылался на то, что у современных SSD снизу нет чипов, потому заводская прокладка оказывается слишком тонкой.
На z690 Master, после замены нижней заводской прокладки на 2мм, появился хороший отпечаток и на верхней заводской.

видел там раньше (для z790 aorus master), что под однослойный ssd добавляли 1 мм термопрокладку, но сейчас я это в отзывах не вижу. за мастера на 690 не читал, за отсутствием такового.


техподдержка гиги, после недели молчания, проснулась (пока не совсем внятно ответила)
предварительно: 1,25 верх, 1,00 низ

z690 Master это личный опыт.
Вот тут да, суть "добавляем", то есть подгоняем толщину под 2мм, что соответствует информации, полученной Вами от Гиги. Если же Вы хотите полностью обновить прокладки, то надо брать 2мм вниз (для упомянутых однослойных дисков). Если судить по 690 (а они, в плане конструкции мест и радиатора очень похожи, по-моему) то 1,25 сверху, при таком раскладе, будет очень хорошо, если прокладки достаточно поддатливые.

Вряд ли в одной линейки в рамах Z690 используются термопрокладки разной толщины, скорее всего на всех моделях одинаковые.

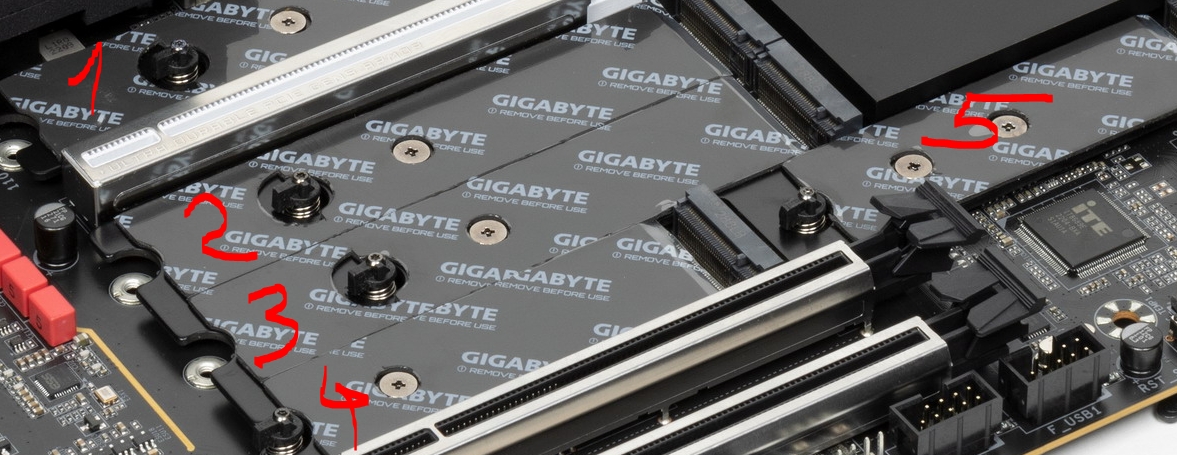

тех.поддержка гиги ответила более внятно, с картинкой:

1. M2C_CPU: Верх:1.25mm/Низ:1mm
2~5. PCHM2_HS: Верх: 1.25mm/Низ:1mm




З.Ы. ушел заказывать, а то в нашей деревне нет 1,25 мм, от слова совсем

Видимо только для Aorus Master, потому что например для моей Z690 UD DDR4 нету, для Gaming тоже (рандомно потыкал 3-4 платы, для всех последний биос 24a или 24b). Хотя похоже что все равно ничего особо нового он не даст

anta777
Взял z690 Aurus Elite DDR4. В разгоне 12600к в режиме Turbo имеет 5.1/3.9 ГГц по всем Р и Е ядрам. Выше уже охлад не пускает. Вы в курсе, что если проц не гонится от слова ВВОБЩЕ, то такой проц можно ставить в любую другую плату и он выше частоты по спеку не прыгнет?
Нормальные платы за приемлимые деньги. Хороший VRM под разгон. Нет переплаты за бренд, Asus, MSI. На кого рассчитано предупреждение неизвестно. Второй десяток лет на мат.платах Gigabyte, все работает, все устраивает.

Это фикс разгон?

Нет. Даны частоты ядер в настройках BIOS. На этих частотах проходят ядра сресс-тест. Без нагрузки от 800 МГц, потребление 6-8Вт. Под нагрузкой стресс-тестом до 190Вт +95.

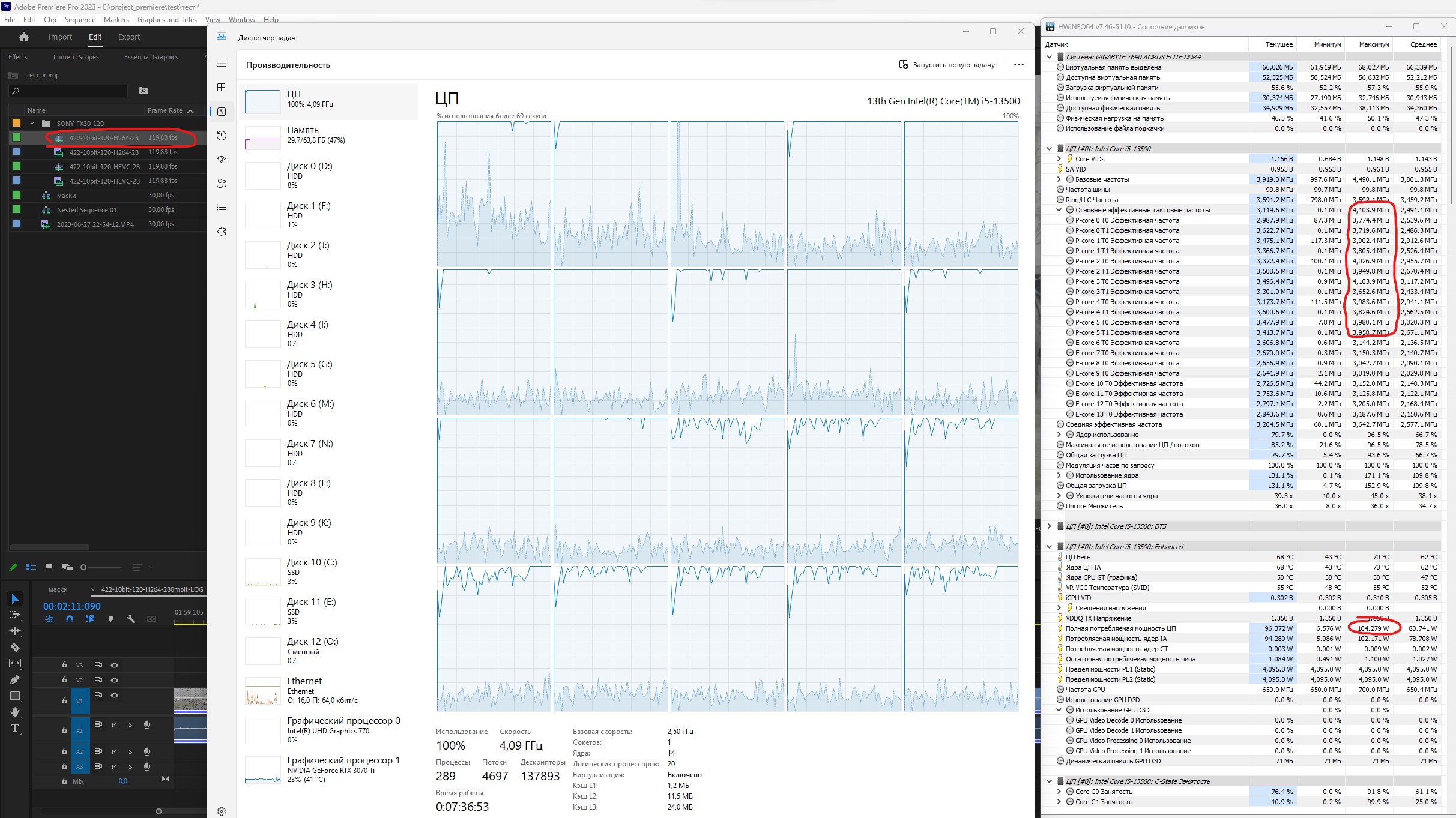

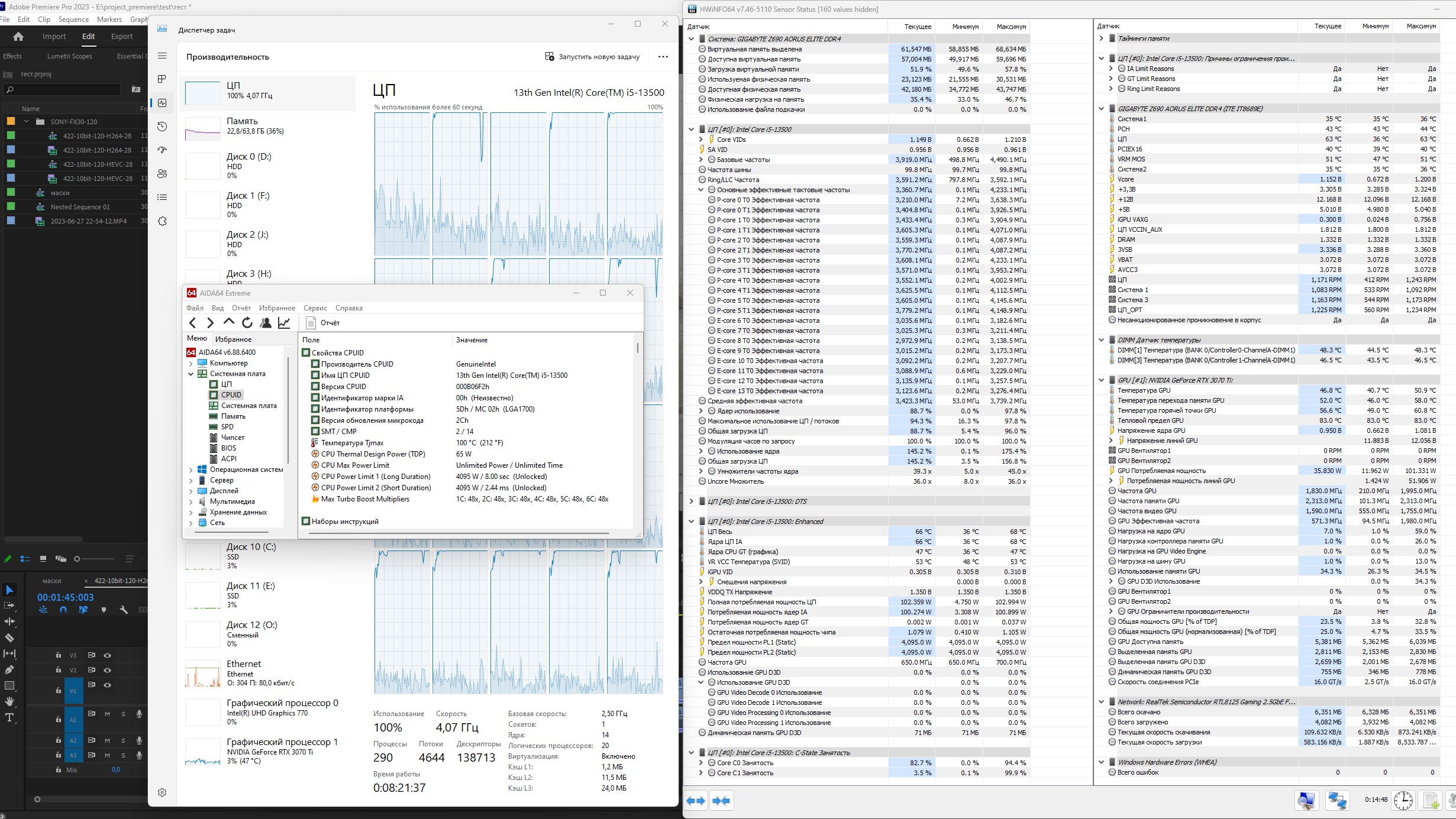

Подскажите, пожалуйста, почему часта проца при полной загрузке не 4500 мгц? что ее ограничивает?
до поверлимита не дотягивает и его похоже нет в данной настройке. для этого проца он 154 вт
по температурам тоже выше 76 градусов не поднимается

в подписи конфигурация компа.

смотри срабатывающие лимиты в хвинфо и узнаешь

BOBKOC так если б я знал что именно смотреть и где....
не подскажете?

Добавлено спустя 10 минут 59 секунд:

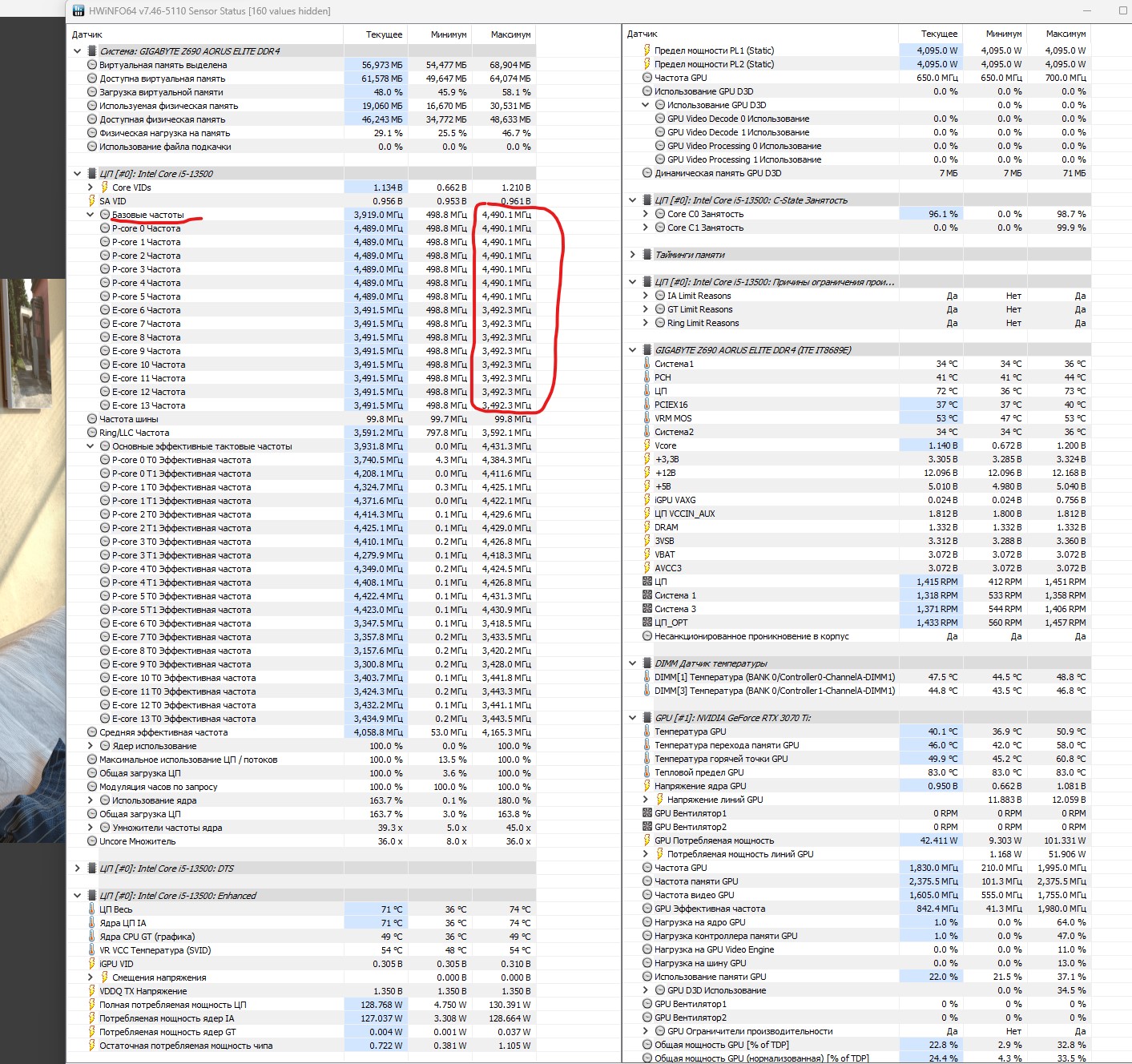

не там смотрел похоже, нужно было смотреть базовые частоты....
там все хорошо.

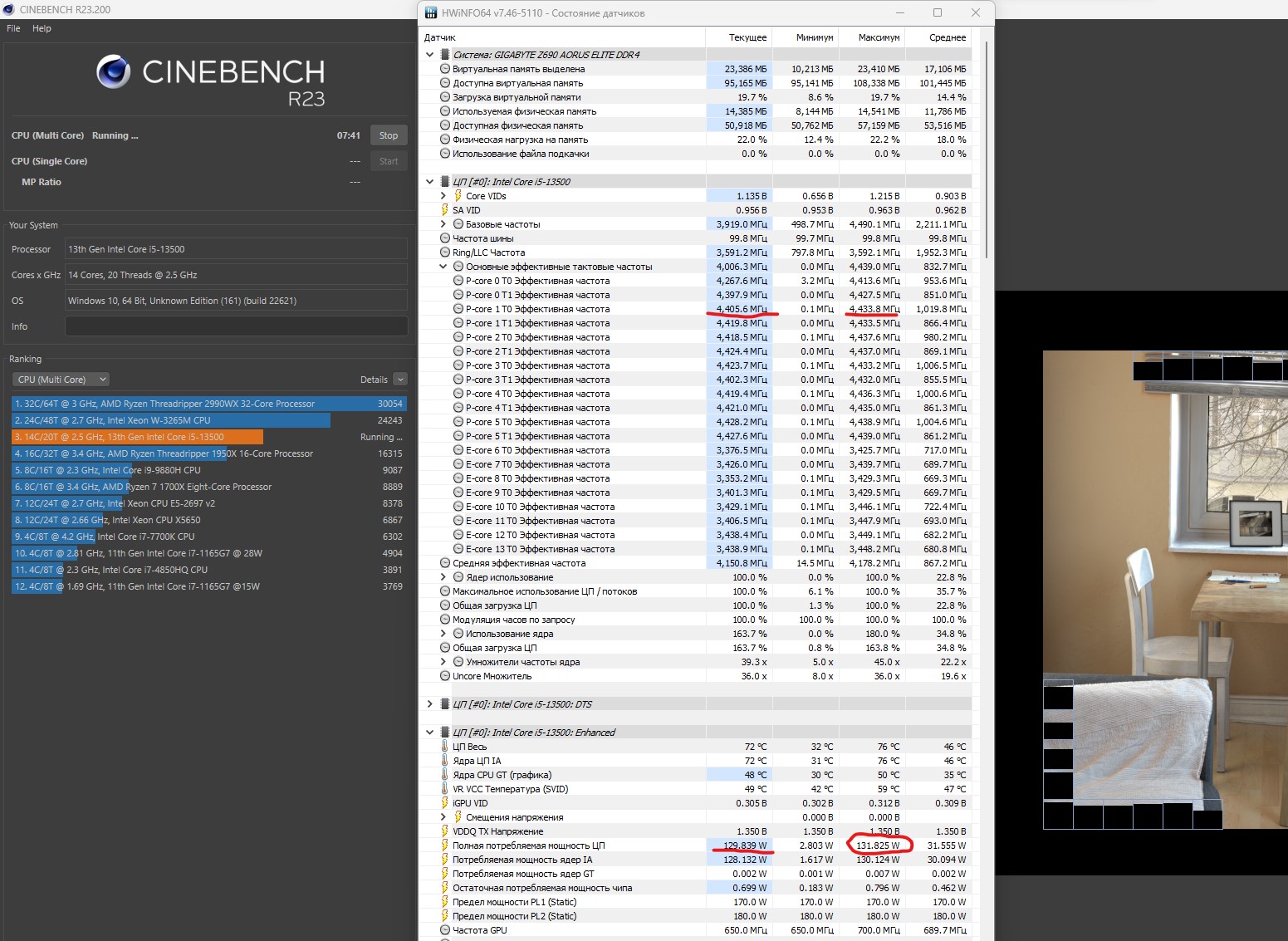

там где CPU [#0]: Intel Core i5-13500: Performance Limit Reasons расширяй и смотри

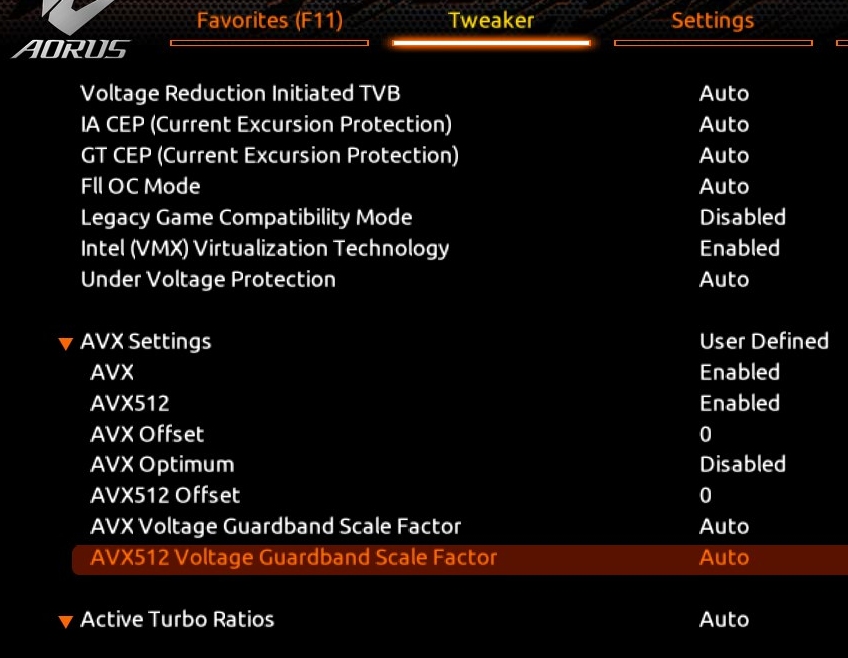

+ учти что в Cinebench работает минус по AVX ака его в биосе настрой

Приветствую всех. В общем ситуация такая: есть мать Gigabyte Z690 Gaming X ddr4. До этого работала с процессором I5-12400. Всё было в порядке. Ради MSFS 2020 проапгрейдился до I7-12700K и начались проблемы. Стали отваливаться периферийные устройства с USB 2.0 портов. Отключил C1 State в биосе - вроде прошло. Но остались заикания звука с встроенной звуковухи, можно сказать и так, хотя звучит как уход звука в скрип какой-то на 1-2 секунды, потом минут 5-10 опять всё нормально. Победить не смог. Разгона нет, профиль для памяти не выставлялся (впрочем, пробовал по разному - без разницы). Биосы пробовал с 22 по 24 - без разницы. Блок питания Чифтек 850 Вт, должно хватать с запасом, видюха 3070. У кого-нибудь было что-то подобное?

С1E? по звуку глянь, что по совместным прерываниям + пробуй msi режим

Да C1E. Впрочем пробовал вообще отключать все управление в этом разделе, без разницы. Режим msi попробовал. Всё то же самое. На этом прерывании, если верить этой утилите - ничего не сидит. Windows 11, дрова с сайта гигабайт. Собственно, в конфигурации поменялся только процессор, всё остальное осталось то же. В принципе, находил темы в англоязычной части по тематике глюков этих серий материнок с более мощными процессорами, но всё сводится к отключению C1E в биосе. Кому помогает, мне нет.

знач дрова ещё попробуй
https://github.com/AlanFinotty/AAFOptim ... k/releases
или
https://github.com/AlanFinotty/AAFOptim ... c/releases
+ до кучи
+ пробуй вне корпуса
а далее - поди пойми, что у тебя

В общем, даже с внешней (Creative SB Z PCI-E) то же самое. ХЗ что это. Помеха по питанию от стабилизатора на материнке? Так вроде по мониторингу напряжение не скачет. Так, для чистоты эксперимента накачу чистую систему на отдельный диск, чтобы исключить саму систему. А так больше на железо смахивает. Кроме материнки вариантов не остаётся, если после переустановки не заработает. Правда, таких глюков после смены процессора, тоже не припомню. Ни разу за 25 лет работы с компами не встречал такого.

Может, кому понадобится. Причина, похоже, была в кривой посадке процессора. Помогла реинсталляция его. Что интересно, не было ни синих экранов, ни тормозов, ни зависаний. Единственные проявления: шум в наушниках, периодический, минут через 5, длящийся по 1-2 секунде, похожий на шум при плохой связи, типа скрипа. Так же, в скайпе наблюдались помехи камеры, видимо, помеха по шине шла? ХЗ. Думал мать - но нет, вроде всё работает сейчас. Никогда такого не встречал. Обычно при проблемах посадки в сокет (или повреждении пинов сокета) или вообще не стартует, или память отваливается.

вышел биос F24 для Z690. обещают улучшения, включая совместимость памяти DDR5

правка: для Z690 UD. В общем, неплохо, но скорость ДДР5 на А-дай в этой плате не улучшена.
F24 https://i.imgur.com/tdxUSmS.png
F21 https://i.imgur.com/QlnusPi.png
