Многие думают что защиты на 12в линии и больше не нужно.. вот Аерокул и дам им..
После многих горений Аерокул осознал и выпустил ВХ версию с защитой по 5В.
Но на 3в там забивают. А с током даже 1в шутки плохи.


У Аерокул на некоторых версиях нет защиты как на 5в так на и на 3в.

Последняя уже 2.0.3

Там есть 835 какой-то, любой из списка подойдёт после автодетекта

Да, ASPROGRAMMER_V2.1.0.13_fix , копи паст проклатый, исправлю

Попробуйте выбрать ближайший детектор в проге, MX25L12835F.

Просто странно, что с другим БП завелось. Да и вот это навело на мысль, что этот БП отнесли в СЦ:

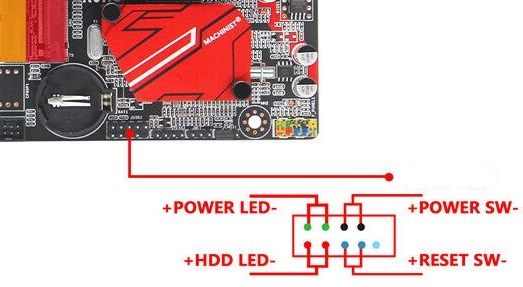

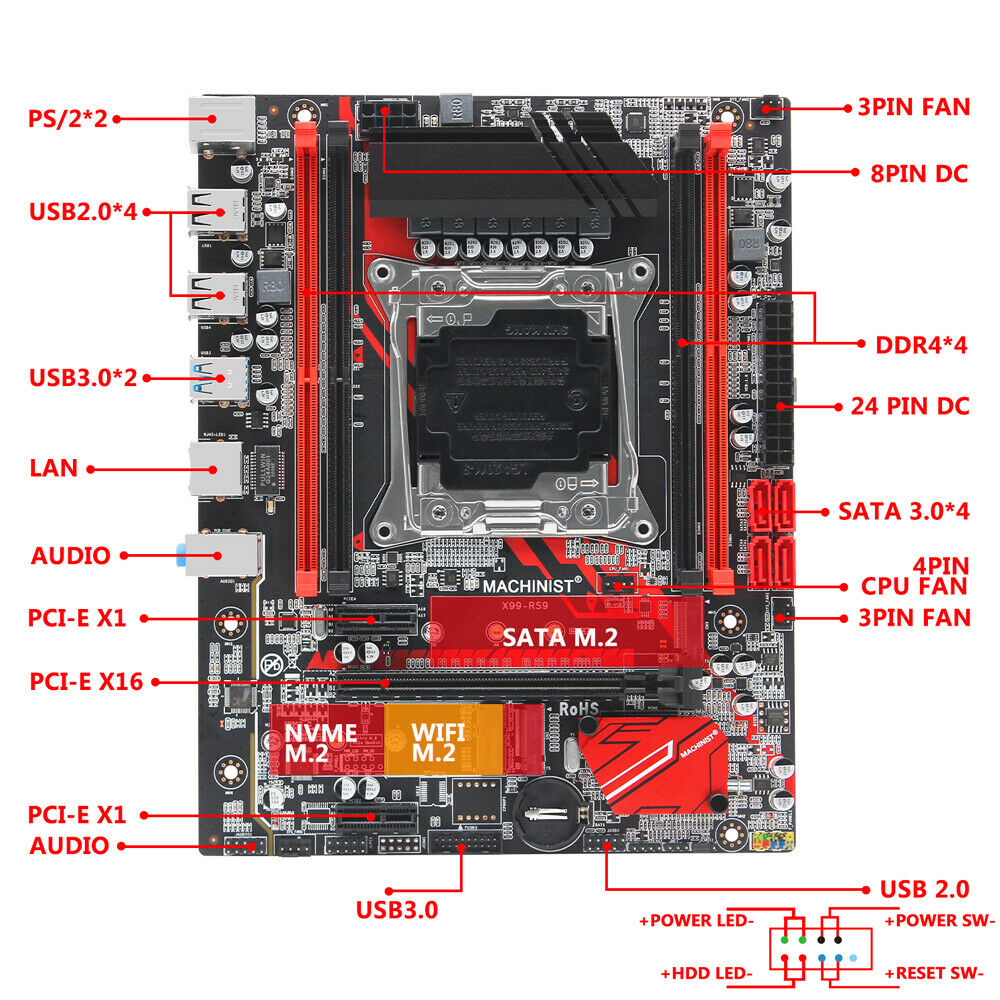

Если посмотреть на картинку

то можно увидеть, что как раз контакты Reset SW находятся рядом с не обозначенным пином. А этот пин либо GND, либо +5 В. Я думаю далее понятно, что и куда было подключено)))
Тем более "автор без купюр" сам признался, что никогда не проверял работу этой кнопки)))

Добавлено спустя 3 минуты 48 секунд:

Надо красным написать, что нельзя использовать эту версию программы по ссылке. Криво работает. Не может выполнить полное стирание (рандомно оставляет грязные участки). Уже не один человек отписался. Я сам лично проверил, что данная версия ПО неработоспособна. Вот версия 1.38 работает нормально, но перед прошивкой всё равно надо принудительно выполнить полное стирание - https://disk.yandex.ru/d/ZuPMRng-RRyuAQ

Многие жалуются что не могут прошить новый чип биоса.
У инженера на гитхабе целые простыни написаны. Но решили и прошили.
Нужно просто не отключать БП от розетки(не включать материнку, только дежурка что бы было) и выдернуть проц, память и видео.

Восстановление биоса программатором

Процессор, оперативную память и элемент питания CR2032 извлекать необязательно. В некоторых случаях необходим подключенный БП, для дежурного напряжения (система должна быть выключена при этом).

Huananzhi X99-F8/T8/TF требуется извлечь из корпуса, и снять радиатор с хаба, т.к. крепится он винтами сзади.

Далее будет приведена инструкция на примере распространённого программатора CH341A.

1. Прищепку вставляем в программатор, в секцию для 25 серии SPI микросхем, соблюдая ключ. Красный провод должен быть в том же углу, где точка на изображении микросхемы.
2. Надеваем прищепку на саму микросхему, также соблюдая совмещение красного провода с точкой на ней.
3. Подключаем программатор к ПК.
4. Скачиваем AsProgrammer и распаковываем архив.
5. Заходим в Диспетчер устройств. Устанавливаем необходимые драйвера (выбираем папку с AsProgrammer).
6. Запускаем AsProgrammer, нажимаем сверху Hardware и выбираем CH341a.
7. Жмём иконку со знаком вопроса (Read ID). Должно произойти определение модели микросхемы. Если определения не происходит, значит имеем плохой контакт с микросхемой (обычно между прищепкой и микросхемой). В случае успеха выбираем модель из предложенного списка. Иногда точно такой же нет, достаточно выбрать что-то похожее. Теперь мы можем прочитать содержимое микросхемы биоса, если оно нужно, нажав иконку "Read IC". Для сохранения в файл нажимаем иконку "Save file".
8. Для прошивки, сначала стираем содержимое, нажав на иконку "Erase IC". Далее открываем в программе файл рабочего биоса и жмём иконку "Programm IC". Процесс прошивки может длиться от нескольких минут до часа.
9. После прошивки рекомендую прочитать содержимое микросхемы биоса, сохранить в файл, и сравнить с оригиналом, например, в программе WinMerge.

Так вроде в проге есть функция верификации данных, она сама сверяет содержимое микросхемы с файлом биос

Да, но лучше перепроверить

Пользователю philz2 удалось прошить x99-TF, только с отключенным БП.

Вот вообще не пойму зачем БП должен быть в розетки если стоит батарейка. Некоторые пишут что микрухе не хватает питалова при прошивки.

xaomi, ну так это совсем жёстко. Сразу хана южнику.)))

Я прошивал F8 (2021): проц, батарейка остались, БП в сеть включен - питание МП+проц, разъемы пер. панели откл.

Там на индикаторе посткодов при правильном подключении у меня загорается FF (плата джингша). Правда это не гарантия что все пины подсоединились хорошо. Индикатор горит даже при выключенном питании.

dimauz, батарейка никаким боком не запитывает шину 3,3 В. С неё напряжение поступает только на часы и CMOS-память, которые находятся в чипсете. Батарейку рекомендуется вытащить, чтобы все настройки сбросились. Программатору должно быть пофиг на батарейку, а вот мощности его может не хватить, чтобы запитать все устройства, подключенные к шине 3,3 В.
Когда БП подключен к сети 230 В, на выходе всегда есть дежурные +5 В, с которых формируется понижающим DC-DC преобразователем (на материнской плате) дежурные 3,3 В. Именно эти дежурные 3,3 В способны разгрузить шину и облегчить жизнь программатору.

Это норма. Питание 3.3В попадает на материнку и расходится по плате от флешки

Выше куратор расказал историю про БП Аерокул. Вопрос а если на БП нет защиты по 3в то дежурка в 3в встретиться с 3в с флешки или не дай бог с 5в.

Результат будет таким?

https://youtu.be/tHwu7aJNK2E?t=90

Зашивать надо ноутом при питании от батареи, если БП подтягивает испытуемую МП.
Гальваническую развязку, для безопасности, никто не отменял.
