Китайские материнские платы Х99 (Intel C612), socket LGA2011-3

Вопросы по ОЗУ обсуждаются в отдельной ветке Обсуждение и разгон оперативной памяти на китайских Х99
ВНИМАНИЕ!!! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!
сообщения ниже красным ввиде ссылок
После покупки, а также при любых проблемах, если не стартует или висит на посткоде, не видит планку ОЗУ, в первую очередь протереть контакты оперативной памяти, процессора и видеокарты этиловым или изопропиловым спиртом, бензином калоша или их смесью, также можно промыть разъемы оперативной памяти на материнке, при этом избегайте попадания спирта или бензина на термопрокладку VRM. При производстве китайских плат используется не самый качественный флюс, который плохо смывается. При нагреве флюс может растекатся и нарушать контакты в слотах ОЗУ. Поэтому, если у Вас не работает слот ОЗУ, промойте его бензином калоша из шприца! Проверте целостность контактов сокета. Может также помочь в некоторых случаях переустановка процессора (достать -поставить обратно, плохой прижим контактов). Также настоятельно рекомендуется проверить крепления сокета - четыре винта под звездечку. Бывают случаи, что винты плохо затянуты. Особое внимание уделите, установке кулера, особенно с родным креплением, равномерно затягиваем винты недопуская перекосов. Если плата не стартует или висит на посткоде (особенно FF), крайне желательно подкинуть другой БП и видекарту... То что у Вас блок питания или видекарта "100% рабочие" и без проблем работают на другой системе в даном случае ни о чем не говорит!



















Материнские платы X99Z-V102 и Huananzhi-AD3 и другие с ЗАВОДСКИМ БИОСОМ при сильно заниженных таймингах оперативной памяти перестают стартовать. И сброс биоса перемычкой, выниманием батарейки и прочими способами вам не поможет!!! Единственный выход из положения — прошивка программатором. При разгоне процессоров с разблокированным множителем (к примеру 1650v3) возникает такая-же аналогичная проблема. Решения тут два: либо установить вместо него любой другой (подойдёт даже 2620v3) либо опять — прошивка программатором.




На китайских материнских платах x99 СОН работает или не работает не зависимо от анлока (андервольтинга) турбобуста! При использовании драйверов анлока EFI или FFS (DXE), после выхода из режима сна процессор будет работать на дэфолтных частотах. Для восстановления нормальной работы анлока турбобуста придется перезагружать компьютер! Возможны зависания после пробуждения на пост кодах и в ОS. Для нормальной работы анлока после сна используйте драйвер анлока FFS (PEI) или Ultimate Patcher Tool от Nalex. Гибернация при анлоке работает в штатном режиме!


Проблема-Решение. Доработки. Баги.
ОБЯЗАТЕЛЬНО ЧИТАЕМ ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS
Ускоряем загрузку BIOS и OS (Убираем писк при старте)
Устраняем пост код 73
ВОССТАНОВЛЕНИЕ ЗАГРУЗЧИКА WINDOWS на Jingsha x99 dual BQ36 v1.1 (и других платах)
Зависает система при использовании AIDA64 - датчики
Проседает частотат шины FSB 100.00MHz
ЗВУК

Нет звука на передней панеле
Звуковая карта не воспроизводить звук 5.1
Кратко о звуке на китайских платах
СОН и ГИБЕРНАЦИЯ

Настройка сна и гибернации
Джампера (перемычки) JPWR и пробуждение от сна (гибернации) от клавиатуры (мышки)
USB

Проверку работоспособности USB проводим на "задних" портах. При любых проблемах подкидываем другой БП, а лучше USB HUB с внешним питанием, дабы отсечь "железные" проблемы.

USB 3.0 "отваливается" или падает скорость. Предварительное
Решение проблемы с USB портами ("заикается" звуковая карта)
Про джампера (перемычки) USB_SW, разъём F_USB3 (USB 2.0 на переднюю панель) и WI-FI Bluetooth модуль m.2 x99-TF
Отсутствует значок "Безопасного извлечения устройств" в USB 2.0 портах на Huananzhi Gaming X99-TF

ОХЛАЖДЕНИЕ и SMART FAN
Замена штатных вентиляторов охлаждения VRM X99-TF на аналогичные, но с шариковыми подшипниками
Размеры радиатора VRM x99-TF (F8,T8)
SMART FAN HUANANZHI, разъёмы CPU_FAN и СОН
SMART FAN JINGSHA (Kllisre) X99-8D3 X99-D8 CPU_FAN1/CPU_FAN2
Есть отзывы, что подключение-отключение нижнего 3 pin вентилятора нарушает работу Smart Fan, требуется сброс настроек биос и повторная настройка Smart Fan, предполагаю, что это связано с особеностью серверных бисосов
Чиним Smart Fan на Machinist v102a K9
Настройка Smart FAn на atermiter (plexhd) x99
Установка кулера LGA 2011 v3. Как не убить плату
ИЗОБРАЖЕНИЕ ВИДЕОКАРТА

НЕТ ИЗОБРАЖЕНИЯ
Не работает старая видеокарта или не работает новая видеокарта в старых системах
Mashinist X99Z 102 не работает без видеокарты
Отсутствие изображения при отключении CSM модуля. Machinist X99-RS9
ОЗУ и SSD

Резервирование оперативной памяти BIOS. Windows видит не всю ОЗУ или куда пропало 200 мб
X99-TF. В Bios пропадает параметр Memory Frequency
Открываем тайминги оперативки на X99Zv102
Как сделать доступной настройку частоты ОЗУ на заводском bios X99-TF без его модификации
Отвал диска KingSpec M.2 NVMe SSD PCIe (WHEA-logger 17) Machinist X99-RS9

НАШ КОЛХОЗ

Доработка Jingsha X99 V1.0 (X99-8D3) и JINGSHA (Kllisre) X99-D8
СЬЕМНЫЙ (ОТКЛЮЧАЕМЫЙ) speaker (beeper buzzer) на примере x99-TF
ОХЛАЖДЕНИЕ VRM
Как я колхозил "кастомный" радиатор VRM на материнской плате Athermiter/PlexHD ZX99-EV3 v1.31
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним 60 мм
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним JMicron 80х80х25, 12 вольт от zebs
БЮДЖЕТНЫЙ КОЛХОЗИНГ ВРМ на примере Huananzhi X99-TF rev2.0 от N3RO
Самодельный радиатор для охлаждения зоны VRM с обратной стороны материнской платы HUANANZHI X99 X99-TF v. 2.0. от Brandmajor
Колхоз охлаждения VRM Huananzhi F8D ver2.3 от mt01
Эффективный радиатор на VRM Huananzhi slonick56
ОХЛАЖДЕНИЕ VRM своими руками После ВАХТЫ
Охлад VRM радиатором от 1U от ahm
Охлад VRM радиатором от индукционной плиты от pavel_RF
Модернизация охлаждения VRM на Huananzhi X99-TF от Владимир Мирошниченко
Охлаждение VRM платы huananzhi x99-tf своими руками от ONover
Охлаждение VRM платы Machinist X99-K9 v.2 радиатором Asus M3A32-MVP от zerbino
Водяное охлаждение VRM на X99-TF от Begemot41
Убираем неровности мосфетов VRM от Bemon Bemonov
МИКРОСХЕМА BIOS
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) КОЛХОЗ
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) от Fox Bredman
Сьемная микросхема BIOS x99-TF от mozg13
Доступ прищепкой к микросхеме bios и охлаждение VRM на X99-TF от MickMPS
ПАНЕЛЬКА ДЛЯ МИКРОСХЕМЫ BIOS от Begemot41
ПРОШИВКА BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ (на постоянку, колхоз) от ser8989
Временное решение для ПРОШИВКИ BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ и адаптера под SOP-8
МАТЕРИНСКИЕ ПЛАТЫ. Выбор. Тесты. Сравнение. Обзоры.
Основные отличия китайскиx материнских плат Х99 от брэндовых

1. Изготавливаются в основном на серверном чипсете Intel C612, за редким исключением на десктопном чипсете Intel X99 Express, а также изготовливаюcя на различных десктопных чипсетах H61, H81, B85, Q85, Q87, Z87..... и серверном C226.
2. Разьемы под вентиляторы не регулируемые, за исключением процессорного, который в свою очередь не регулируется после сна и крутит на 50% независимо от температуры процессора, что решается правкой BIOS. С конца 2020 года начали выпускатся платы (типа Machinist V102A, V104, K9) с не регулируемым разьемом CPU_FAN, причиной оказалась "утереная" перемычка на плате.
3. Некторые температурные датчики, например VRM, отсутствуют, а наличиствующие могут подавать неверные значения.
4. На некоторых дешевых моделях может отсуствувать режим сна.
5. Некоторые дешевые платы при наличии двух или четырех слотов ОЗУ могут работать в одно или двух канале соответственно!
6. Как биос прошита не оптимизированная общая заготовка AMI, на некоторых моделях могут отсутствовать, некоторые необходимые настройки, например, регулировка таймингов. Причем настройка таймингов может быть скрыта хитро, и вернуть ее через amibcp не получится, а только через ЗАД

ОБЗОРЫ И СРАВНЕНИЕ

СРАВНИТЕЛЬНАЯ ТАБЛИЦА МАТЕРИНСКИХ ПЛАТ
Инструкция по выбору материнской плат на LGA2011-3 с AliExpress. Для работы и игр. BIOS, Unlock TB
Обзоры китайских материнских плат от Miyconst (EN-UA)
Сравнение китайских материнских плат от Максимум ПК
Сравнение китайских материнских плат от Miyconst (EN)
Сравнение китайских материнских плат от Miyconst (UA)


Внимание материнские платы x99-tf, x99-f8 и x99-t8 поддерживают работу только с m.2 nvme. M.2 SATA работать не будут!!! Также платы поддерживают m.2 wi-fi или стандартный pci-e wi-fi, ноутбучные mini pci-e будут работать только через соответствующий переходник!!!

X99-TF
Обзор от Купи дешево
Детальный обзор Huananzhi X99-TF спустя 8 месяцев использования. Новый лучший BIOS, Unlock TB и тд.
Фото, общий вид. Детально
Фото, описание элементов
КРАТКИЙ ОБЗОР x99-TF Rev. 2.0

X99-F8
Обзор HUANANZHI X99-F8
Обзор X99-F8 со снятием радиаторов и кожуха

X99-T8

X99-AD3

X99-AD4

X99-8M

X99-8MD3

X99-T8D

X99-F8D
Huananzhi X99Dual-F8D / Huananzhi F8D ver 2.3. Обзор, расчлененка, доработки.

ДРУГИЕ ПРОИЗВОДИТЕЛИ


JINGSHA X99-E8i (Intel® Q87)

Jingsha X99-8D3
Jingsha X99-8D3 обзор Технопланета

PlexHD (Atermiter) ZX_99EV3
Atermiter Х99 (ZX-99EV3) 2011.3

Jingsha (Kllisre) X99-D4 (AD12-B v1.0)
Kllisre AD12-B (Ver1.0)

Jingsha X99-D8

Jingsha X99-D8 Dual
Jingsha bq36-v11 (Dualsocket) (Джингша)

Jingsha X99 dual F2

Kllisre X99 Dual (ZX-DU99D4 v1.11)

Machinist (Running, Kllisre) X99Z v102 \ X99M-CE5
Runing X99Z v102-2011.3

Machinist X99-K9
Детальный обзор Machinist X99-K9 от Мійконст
Материнская плата MACHINIST X99 K9 + E5 2660 v3 и E5 2678 v3: Тестируем нагрев в стресс-тестах

Machinist (Alzenit) X99Z v500 \ X99M-PLUS

Jingsha (kllisre) X99-GT v1.0

Veineda x99 v367

Alzenit X99-PE7 EN
Alzenit X99-PE7 UA

SZMZ X99M-G2 V1.0

ALZENIT X99Z V600 mini-DTX

Jingsha x99m-H
Jingsha x99m-H2
JingSha X99M-H(2) – detailed review, E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k

Материнские платы не рекомендуемые к покупке


JingSha X99-GT на чипсете Intel® B85
Machinist, Aterminer, Kllisre ZX-MINX9D4 v1.2
КЛОН Huananzhi X99-8M - ОСТОРОЖНО КИТАЙСКИЙ однокАНАЛЬНЫЙ МУСОР
Раздел в работе :bandhead:
ПРОЦЕССОРЫ. Выбор. Тесты. Сравнение.
Внимание!
Работают с DDR3 и DDR4 только процессоры Xeon E5-2678 v3, E5-2666 v3, E5-2696 v3, E5-2629 v3, E5-2649 v3, E5-2669 v3, E5-2672 v3 и E5-2673 v3

СРАВНЕНИЕ ПРОЦЕССОРОВ LGA 2011-3

Инструкция по выбору CPU на LGA2011-3 для работы и игр + Таблица производительности всех процессоров
E5-2620, E5-2640, E5-2650, E5-2678, E5-1650 от Miyconst (EN)
E5-2620, E5-2640, E5-2650, E5-2678, E5-1650 от Miyconst (UA)
E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k от Miyconst (EN)
E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k от Miyconst (UA)
E5-2620, E5-2640, E5-2660, E5-2678 от Технопланеты
E5-2620 и E5-2628 от Технопланеты
E5-2630L от Технопланеты
E5-2630L и Ryzen 7 2700 от Технопланеты
E5-2640 и E5-1660 от Технопланеты
E5-2678 и E5-1650 от Технопланеты
E5-2678 (Unlock Turbo Boost) и E5-1650 (4400MHz)
E5-2678 и E5-2698B от Технопланеты
E5-2678 и E5-2683 от Технопланеты
E5-2678 и E5-2680 от Технопланеты
E5-2678 и E5-2670 от Технопланеты
E5-2678 и E5-2695 (QFQR) (инженерник) от Технопланеты

Ветка Intel Haswell-E / Broadwell-E LGA 2011-3
Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Ultimate Patcher Tool (Nalex) для плат на C612
Разгон множителем процессоров lga2011-3 Xeon® E5-16XX v3
ВНИМАНИЕ. РАЗГОН ПО МНОЖИТЕЛЮ ВОЗМОЖЕН ТОЛЬКО НА МАТЕРИНСКИХ ПЛАТАХ С СЕРВЕРНЫМ ЧИПСЕТОМ (C612). На материнских платах HUANANZHI могут проблемы с разгоном на "дэсктопных" BIOS начиная с 17.08.20 и позже, рекомендуемый BIOS от 25.05.20

Для разгона множитилем как правило достаточно настроек стокового биоса, но в любом случае не прошивайте биосы предназначеные для анлока турбобуста процессров с заблокированым множителем, типа"с повышенным повер-лимитом и открытыми дополнительными настройками QPI".
Для плат Huananzhi и других, использующих схожий биос, нужные настройки находятся в меню IntelRCSetup > Overclocking Feature > Processor и IntelRCSetup > Overclocking Feature > CLR\Ring.
Основные параметры:
Core Max OC Ratio — множитель ядер. Для Xeon E5 1650 v3 можно сразу установить 41-42.
Core Voltage Mode — можно выбрать динамически (Adaptive) повышать напряжение или сделать статическим
Core Voltage Override — выставляем напряжение на процессор в милливольтах, к примеру 1250, это будет 1.25 вольта (начать можно как раз с этого значения). Выше 1.30 поднимать с осторожностью!
CLR Max OC Ratio — множитель контроллера памяти. По умолчанию равен 30, можно плавно повышать до 33-35 и тестировать производительность и стабильность.
Core Voltage Mode — напряжение контроллера памяти. Аналогично Core Voltage Mode, но не выше 1250.
Процессоры Haswell очень чувствительны к напряжению контроллера памяти, более-менее оптимальным считается 1.25 вольта, поднимать выше стоит с особой осторожностью.

Для максимально стабильного разгона надо в BIOS сделать пункты Cpu-Advanced PM Tuning и Program PP0_CURT_CFG_CTRL_MSR видимыми переключив на USER
Вложение:

Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (EN)
Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (UA)
Инструкция по разгону на примере x99-TF
Видеогайд от Купи дешево (6:10)
Инструкция от Купи дешево
Детальная инструкция по разгону на Китайских материнках с сокетом 2011-3. Huananzhi X99 + E5 1650v3 от Технопланеты
Разгон CPU на Китайских материнских платах X99 от Xeon Live
Оперативная память (ОЗУ)
Внимание всем!!!При переходе с x79 на x99, следует иметь ввиду, что на x99 память разгоняется намного
хуже
Планки обьемом 32 Гб, могут не заработать! Есть случаи когда вообще не работает, или работает только в двух или трех канале...! Есть информация, что четырехранговые планки работать полноценно не будут, а только двухранговые! Также есть информация, что заводятся только низковольтные планки!

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

После смены таймингов, компьютер следует выключить кнопкой, а затем, включить, так как при обычной перезагрузке изменения могут корректно не примениться!


HUANANZHI X99-F8: Особенности установки ОЗУ
HUANANZHI X99-TF: Особенности установки ОЗУ 1
HUANANZHI X99-TF: Особенности установки ОЗУ 2
Мониторинг температуры модулей памяти
Какую память выбрать DDR3 или DDR4 для максимальной производительности на LGA2011-3? Xeon E5 2678v3 ТехноПланета
Подбираем тайминги для DDR3 ECC \ non-ECC
Базовые правила установки модулей памяти на серверных материнских платах Intel C612
Intel Xeon E5-1600/2600 v3/v4 и оперативная память
Какая оперативная память (ОЗУ) работает на китайских платах x99. Выбор между DDR4 и DDR3. Процессоры c поддержкой DDR3
Как определить тип поддерживаемой оперативной памяти DDR-4 для систем Х99 Китайских материнских плат
Как подобрать обычную DDR4 для Китайских материнских плат на Х99
DDR3 vs DDR4 | Dual vs Quad channel RAM configuration (Huananzhi X99-TF з E5-2678 V3) от Miyconst (EN)
Четырехканал vs двухканал DDR3 (quad vs dual channel) от Gerkon
DDR3 или DDR4? Два или четырери канала памяти? (Huananzhi X99-TF з E5-2678 V3) от Miyconst (UA)
Нужен ли 4-канал на Китайских LGA2011-3, или 2-канала более, чем достаточно? Kllisre и Huananzhi X99 от Технопланеты
Что лучше для LGA2011-3, десктопная или серверная DDR4 ECC REG память? Тест ОЗУ TANBASSH 2400/2667 от Технопланеты
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (EN)
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (UA)
Руководство по разгону и настройке таймингов ОЗУ на китайских платах LGA2011-3 для DDR3 & DDR4 от Технопланеты
Влияние таймингов ОЗУ на производительность в работе и играх на примере LGA2011-3. Stock vs MAX OC от Технопланеты
Проверка оперативной памяти на ошибки и стабильность
КАК ПРОВЕРИТЬ память (ОЗУ) на ошибки WHEA
Переделка DDR3 памяти в DDR3L с правкой CRC контрольной суммы
Отключение датчика в SPD Klissre DDR4 8gb 2666mhz от ser8989
Обсуждение и разгон оперативной памяти на китайских Х99
Обсуждение памяти DDR3+FAQ
Раздел в работе :bandhead:
BIOS. Прошивка. Настройка.
Полезные ссылки и настройки. Прошивка.

ПРОГРАММЫ
S3TurboTool ПРОГРАММА ДЛЯ ПРОШИВКИ, БЭКАПА И РАБОТЫ С BIOS от ser8989
Mi899 - небольшая программа для анлока и андервольтинга
Ultimate Patcher Tool Патчер биоса от Nalex
Утилита для управления подсветкой Jingsha X99-8D3 X99-D8 из под Windows от Nalex

ПОСТ КОДЫ
Расшифровка значения Post-кодов для китайских LGA2011\2011-3 плат
Расшифровка POST-кодов Huanan (HuananZhi) Платформа x79,99 LGA 2011
ПРОШИВКА

Рекомендуемая программа для прошивки BIOS - FPT, желательно из под DOS, что бы избежать проблем с OS, например, зависания во время прошивки. Можно также использовать программы со встроеным FPT, например, тот же S3TurboTool от ser8989. Касательно AFUDOS и AFUWIN, то рекомендую их использовать только на платах где нет возможности прошить BIOS с помощью FPT, поскольку есть большие сомнение, что они нормально прошивают ME регион на Apito 5 даже с ключем /gan

FPT - прошивка BIOS из под Windows
Как полностью прошить bios через AFUWIN и AFUDOS включая ME регион
Инструкция по прошивке BIOS на китайских материнках. FPT, AFUDOS и CH341A
Прошивка BIOS программатором CH341A с прищепкой Xeon Live
ВИДЕО ГАЙДЫ ПО ПРОШИВКЕ BIOS c помощью программатора CH341A с клипсой (прищепкой)
AFUWIN - прошивка BIOS из под Windows
Прошивка BIOS с помощью AFUDOS
Видегайд по прошивке BIOS с помощью AFUDOS от Купи Дешево
ПРОШИВКА BIOS (UEFI) с загрузочной флешки FPT и AFUDOS
Ошибка FPT 280 при прошивке BIOS или снятие защиты биос
Восстановление биоса программатором от phants
СОФТ И ДРАЙВЕРА для програматора CH341A
НАСТРОЙКИ

Справочник по настройкам (параметрам) BIOS
Intel Rapid Storage — настройка RAID для Legacy и UEFI
Cluster-on-Die (COD)
включен COD, Early Snoop
CMD Normalization
Описание настроек AMI биоса на русском языке"Булат BIOS_UEFI. Руководство по эксплуатации v.1.1"
SPEC CPU2006 Platform Settings for Sugon Intel-based Systems
ОТКЛЮЧАЕМ (ВКЛЮЧАЕМ) CSM
Где находится настройка таймингов в BIOS iEngineer
SATA Device Type: влияние параметров BIOS на производительность SSD
Настройка управления оборотами вентиляторов в BIOS от phants
СБРОС НАСТРОЕК BIOS failsafe и optimal
Сброс настроек BIOS "вслепую"
РАЗНОЕ

ВЕРСИИ ME региона в заводских BIOS X99-TF
КАК ОТЛИЧИТЬ БИОСЫ X99-TF от 28.10.19 и от 25.05.20
КАК ПРОВЕРИТЬ ECC и Command Rate (CR)
Проблемы с оригинальным Bios'ом материнских плат X99Z-V102 и Huananzhi-AD3 (2011-3) и других.
Утилита для смены логотипа биоса ChangeLogo
НАБОР LOGO для матаренских плат x99 от Houston Sad
Инструменты для работы с BIOS

ВНИМАНИЕ! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

Любая прошивка осуществляется на свой трах и риск без каких либо гарантий. Администрация форума не несет отвественности за последствия. Если не уверены, купите программатор или заручитесь поддержкой Зеонщика в своем городе (найти можно через телеграмм чат).

ПОСЛЕ ПРОШИВКИ ЛЮБЫМ СПОСОБОМ КРОМЕ ПРОГРАММАТОРА КРАЙНЕ РЕКОМЕДУЕТСЯ СДЕЛАТЬ СБРОС НАСТРОЕК БИОС ПЕРЕМЫЧКОЙ ИЛИ БАТАРЕЙКОЙ. ИЗ ПОД WINDOWS НЕЛЬЗЯ ПРОШИТЬ BIOS ЕСЛИ СИСТЕМА В СОСТОЯНИИ ПОСЛЕ СНА! В ЛЮБОМ СЛУЧАЕ НЕ РЕКОМЕНДУЕТСЯ ШИТЬ ПРИ ПОСТ КОДЕ НА МАТЕРИНСКОЙ ПЛАТЕ 73, ДОЛЖЕН БЫТЬ АА (84)
При прошивке из под Windows отключаем БЫСТРЫЙ ЗАПУСК в настроках самой OS и перезагружаемся. Также обязательно надо после прошивки выключить систему и включить (не перезагрузка) для гарантированого прописывания параметров хаба (Ме регион), а то всякие недоразумения могут быть, это же касается изменения некоторых настроек, особенно таймингов.


Биосы от материнских плат HUANANZHI x99-TF, x99-F8, x99-T8, X99-8M, X99-8MD3 совместимы! Но были жалобы, что на x99-F8 и x99-T8 при прошивке биоса x99-TF не работали дополнительные слоты ОЗУ.

Также совместимы биосы от материнских плат Running X99Z-V102 / Kllisre X99Z-V102 / ALZENIT X99M-CE5, X99-PE7(X99 V1.2) / XLZ X99Z-V102



Заводские bios HUANANZHI от 17.08.20, 26.08.20, 15.01.21 десктопные, со всеми вытекающими, например отключен ECC, не рекомендуется к использованию с разгоном серверной памяти, кроме того отсутствует пункт настройки таймингов! В биос от 26.08.20 и 15.01.21 и более поздних также Command Rate (CR) стабильно 3T (CR3) независимо от настроек BIOS! Кроме того следует иметь ввиду, что некоторые пользователи при прошивке bios от 17.08.20 окирипчивали плату - плата зависала на пост коде 19 (Pre-memory South-Bridge initialization is started). В часности окирпичивание подтверждают phants и miyconst и другие пользователи. Обычно такой посткод возникает при проблемах MЕ регионом. Думаю проблема в кривом отключении ME региона в биосе от 17.08.20, хотя в этом биосе также присутствует кривой модуль, что исправлено в версии Кошака. В биос 13.12.21 вернули ECC .... Они биос под майнинг допиливали... :D А ECC очень желателен для майнинга как для любого сервера. С официального сайта Description : Optimize ECC above 4G uffi network card

В биосах от iEngineer для плат HUANANZHI rev.1 модуль CSM не работает (системный диск должен быть GPT, а видекарта поддерживать UEFI), но режим UEFI работает более адэкватно. Если у вас видеокарта не стартует в режиме UEFI, и обновление биоса видекарты не помогло, можете попробовать биос от iEngineer, некоторым это помогло решить проблему. Также некоторым прошивка биос от iEngineer, помогла решить проблему работы видекарты в PCI-E 1.0. Оригинальные биос от iEngineer можно прошить и без программатора, например через FPT, но полный откат только программатором!!! На биосе для x99z v102 CSM работает

ВНИМАНИЕ В БИОСЕ ИНЖЕНЕРА x99-TF (F8) CX99DE27-EARLY.BIN ПО УМОЛЧАНИЮ ЧАСТОТА ПАМЯТИ 2400 и соотвествующие тайминги

Bios от 25.05.20 лучший заводской и полноценный серверный биос для плат HUANANZHI первых ревизий.

ВНИМАНИЕ!!! Версии BIOS для плат HUANANZHI REV 2.0 можно смело шить на более ранние ревизии, а биосы от плат HUANANZHI первых ревизий, без программатора, шьем на REV 2.0 ТОЛЬКО с исправленым table VSCC, которые есть в шапке ниже.

ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS


Ниже сами BIOS

BIOS (UEFI) для разных плат от Koshak1013 (phants) (Гитхаб Кошака)

BIOS от iEngineer для плат HUANANZHI X99-F8, X99-TF, MACHINIST X99Z V102, Jingsha x99 dual BQ36

Коллекция оригинальных (заводских) биосов для китайских плат x99 плюс обзоры от Miyconst

Внимание REV. 1.2 HUANANZHI полностью рандомная, по этому, что шить спрашиваем на форуме, указывая марикровку микросхемы биос, мультиконтроллера, аудиокодека!

HUANANZHI rev. 1 (nuvoTon nct5532d)

БИОС x99-TF iEngineer CX99DE27 от 25.11.20 с разлочеными регионами от v111
БИОС x99-TF iEngineer CX99DE27-Early от 03.12.20 с разлочеными регионами от v111
BIOS Koshak1013 (phants) HUANANZHI X99-TF X99-F8 X99-T8 v007 от 25.05.2020 с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2

BIOS Koshak1013 (phants) v007 HUANANZHI x99-TF, x99-F8 x99-T8 rev. 1 (nuvoTon nct5532d) с анлоком и андервольтингом с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS патченные Ultimate Patcher Tool Nalex ver. 2.2

HUANANZHI rev. 2.0 (nuvoTon NCT5567D-B)


BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS Koshak1013 (phants) HUANANZHI x99-TF x99-F8 x99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888), table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128), Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS с анлоком и андервольтингом Koshak1013 (phants) HUANANZHI X99-TF, X99-F8 и X99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2

Jingsha X99-8D3 X99-D8

BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d)
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
БИОС JINGSHA X99-D8 iEngineer AD12RD29 от 24.10.21
BIOS iEngineer AD12RD29 от 24.10.21 JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
Тестовые BIOS v111 JINGSHA X99-8D3 (Kllisre) X99-D8 (HUANANZHI x99-T8)
Заводской Bios X99-D8 v003 с открытыми таймингами от VK239
Заводской Bios X99-D8v003 с открытыми таймингами от VK239 и удаленным микрокодом
ДАМП BIOS Jingsha X99 V1.0 (X99-8D3) от 06.08.19
BIOS Jingsha X99 V1.0 (X99-8D3) от 09.10.19 Ver: KLX99017
BIOS Jingsha Jingsha X99 V1.0 (X99-8D3) от 09.10.2019 Ver: KLX99017 с таймингами
Jingsha X99-8D3 BIOS от Технопланеты
Заводской Bios Jingsha X99 -E8i (Q87) v5.11 от 05.08.2021
Заводской Bios Jingsha X99 V1.0 (X99-8D3) 04/27/2020
Заводской Bios Jingsha x99-D8i
Дамп биоса JINGSHA X99-D8I V 1.0

ДРУГИЕ "БРЭНДЫ"

Bios от iEngineer для MACHINIST X99-K9 V2.1 CX99DE55 / JUXIESHI X99- K9 на MACHINIST X99Z / K9 MACHINIST Board Series C612RD25 могут быть проблемы!
Bios для платы Machinist (Runing) X99Z v102 Date: 27/05/2020 12:00:00 Ver: AAX99018 от kostiaprofrom
Bios для платы Machinist (Runing) X99Z v102 с анлоком и адервольтингом 70-50-70-1500-FVID от VK239
Модифицированный Bios для платы Machinist (Runing) X99Z v102 от ТехноПланета
Биос для PlexHD X99 D4 с анлоком турбобуста и андервольтингом -50_50 от Vladimzam
Биос для ZX-99EV3 1.23, 1.31 с анлоком турбобуста и андервольтингом -60-50 через S3peim от Vladimzam
Набор bios SZMZ X99M-G2 V1.0
Bios Jingsha x99 dual BQ36 v1.1 от ASUS Z10PA-D8
Bios Jingsha, (kllisre) x99m-g v1.0 unlock turboboost -60-50 (-80-50)
ДАМП BIOS atermiter x99 v203 от 24.09.2021 + турбобуст сделал+ андервольтинг на -100/120 rainystorm
Полезные ссылки и дополнительные материалы
Сайт YouTube канала Технопланета с ссылками на материнские платы платы и другие комплектующие с AliExpress
Ресурс xeon-e5450.ru с хорошим описанием китайских плат на данном сокете
Xeon Live
https://vk.com/huanan_x79, https://vk.com/id2485616 (оно же в другом формате https://vk.com/@2485616)
Guide2011-3 на GitHub
Магазин HUANANZHI Official Store на aliexpress
Сайт HUANANZHI
Сайт JINGSHA
Драйвера huananzhi
Установка/обновление драйверов, через интернет. IObit Driver Booster
Программа для расчета мощности блока питания
Инфо по процессорам Xeon E5. Сравнение, спецификации
Сравнение производительности в играх по всем популярным xeon v3 с активированным турбо хаком от mik-gambit
Тест термопрокладок, для замены на VRM
Инструкция по обновлению драйвера NVMe контроллера
Конвертация MBR в GPT, в Windows 10
Программа диагностики Intel® Processor Diagnostic Tool
Системные ограничения на количество ядер (>64)
Рекомендуемые YouTube каналы
ТехноПланета
Miyconst
Купи дёшево
Artem Browser
Hard Test
Cifrograd
BEN4MARK
FPS с анлоком и без в играх 2678+RX580 на канале v111
Сопутствующие товары
Радиаторы охлаждения VRM HUANANZHI X99 TF F8 T8
Радиаторы охлаждения VRM MOS для материнских плат серии X99 - HUANANZHI,Atermiter, Kllisre, Machinist и другиих от NV-Case Store
Оригинальные вентиляторы охлаждения VRM X99 (TF, F8, Т8, AD3)
Разветвитель разьема CPU_FAN
Разветвитель вентиляторов 4 pin без доп питания
Разветвитель разьемов USB 2.0
ПРОГРАММАТОР CH341A
Программатор EZP2019
"прищепка программатора DIP8"
"КРОВАТКИ" под микросхему биос и съемные микросхемы в корпусе DIP8
Wi-Fi и Bluetooth модуль в M2 слот
WiFi 5 - Bluetooth 5.0 M.2
Угловой переходник разьема USB 3.0 на переднюю панель
Радиатор для M.2 дисков
Радиатор побольше для M.2 дисков
Ремонт. Диагностика
ДАТАШИТЫ на nuvoTon nct5532d и NCT5577D
ДАТАШИТЫ XM25QH128AHIG MX25L12833F W25Q128FV W25Q128JV
ПРИМЕР ДИАГНОСТИКИ МОСТА (ЧИПСЕТА) НА ПЛАТАХ x99
РАСПИНОВКА LGA 2011-3
РАЗВОДКА МИКРОСХЕМЫ BIOS X99-TF
РАСПИНОВКА разьема jcom на китайских материнках
Схемы материнских плат. Где искать. Чем смотреть.
Схемы,дампы,мануалы,даташиты
Барахолка
Раздел для частных объявлений по продаже своих комплектующих только для участников форума. Принимаются объявления только по продаже б/у процессоров LGA 2011 v3, китайских материнских плат x99, ОЗУ DDR3 и DDR4, другие комплектующие можно указывать только как добавление к вышеуказанным. Только частные объявления по адекватным ценам никакой коммерции. Объявления значительно, превышающие цены на АлиЭкспресс публиковаться не будут. Для добавления Вашего объявления пишем кураторам темы, указываем наименование, состояние, цена, город, страна. Для продающих в связи с переходом на AMD услуга платная. :D Барыги проходят мимо.

1. darckICE Серверная Samsung DDR3 16gb ECC REG 1333 Мгц.
3500р за штуку есть 10 штук. При покупке от 4ех 3000р за штуку.
Б/У снята с сервера hp. Стабильная работа в 4ех канале на частоте 1866 Мгц с таймингами 10-10-10-28.
Владивосток. Россия.
#77

2. VEugene
Продаю комплект вот такой:
https://aliexpress.ru/item/100500314818 ... 1667062299
Только камни 2666 v3
Состав:
HUANANZHI X99-F8D LGA2011-3
Xeon E5 2666 v3 - 2 шт.
Кулера для CPU - 2 шт.
8G DDR4 2133 REG ECC память - 2 шт.
128G M.2 NVMe SSD (китайский) - 1 шт.
Комплект был запасной, куплен целиком мной лично, заменены в нем только камни (изначально были 2690 v3)
Все проверено, запускается.
Цена 22000 руб.
В Москве.

ДОНАТ для разработки BIOS и S3TurboTool
ser8989 - поддержка сюда 5366-7два80-9045-9598 (МТС-Банк). Для Кошака Qiwi +7-902-два13-33-10 или 4276-6900-10два6-7273 (Сбербанк). Большое спасибо!


По вопросам заполнения шапки пишите в личку m026

У кого JINGSHA (Kllisre) X99-D8 с BIOS новее чем 15.04.2020 просьба поделится дампом.

При обращении на форум с проблемой не работоспособности или не стабильной работы вашей сисемы ОБЯЗАТЕЛЬНО указываем процессор, материнскую плату (ревизию) и ее чипсет, ОЗУ (разгон), наличие анлока и андервольтинга, дату BIOS и другие необходимые параметры. Учасники форума не обладают экстрасенсорными способностями!


Последний раз редактировалось m026 03.09.2025 12:15, всего редактировалось 878 раз(а).

Реклама

Партнер
  LDB

Member
Статус: Не в сети
Регистрация: 25.01.2004
papasumy писал(а):
я прошился сейчас этим биосом https://forums.overclockers.ru/viewtopic.php?p=17476802#p17476802
...

У меня F8, предполагаю что разница с TF в биосах (и железе) имеется.
Если уж в рамках одной модели бывает разный набор компонентов :roll:
  v111

Member
Статус: Не в сети
Регистрация: 24.12.2012
Откуда: Київ
Фото: 1
LDB писал(а):
У меня F8, предполагаю что разница с TF в биосах (и железе) имеется.
Пока, что китайцы для F8 и TF кладут один и тот же Биос, разница только в названии плат

_________________
Xeon E5-2678 v3 LC-Power LC-CC-120-RGB, Jingsha X99-8D3, 32 Gb 1333@1866, RX 580 8 Gb Nitro+, ADATA XPG SX6000 Lite 512GB, chieftec proton bdf-1000c

  LDB

Member
Статус: Не в сети
Регистрация: 25.01.2004
v111 писал(а):
Пока, что китайцы для F8 и TF кладут один и тот же Биос, разница только в названии плат

Я, конечно, не сильно в этом разбираюсь. Вот последние биосы с офсайта: F8, TF8.
Некоторая разница все же имеется:
Осторожно, простыня :D
Код:
Сравнение файлов X99F8.bin и X99TF.BIN
00A998D0: 86 87
00A998D1: 77 15
00A998D2: EB 19
00A998D3: FA 65
00A998D4: 26 D8
00A998D5: C9 10
00A998D6: 9A 27
00A998D7: 20 0B
00A998D8: BB 7D
00A998D9: 3F DE
00A998DA: 0C EF
00A998DB: 9A 07
00A998DC: AD EA
00A998DD: FB 08
00A998DE: 0F C6
00A998DF: 18 FA
00A998E0: 87 E3
00A998E1: 77 F9
00A998E2: 18 8D
00A998E3: 80 60
00A998E4: 83 20
00A998E5: B1 E0
00A998E6: 5A 39
00A998E7: 1B 78
00A998E8: AD 55
00A998E9: 37 9A
00A998EA: 1D EA
00A998EB: FF F6
00A998EC: 32 9B
00A998ED: 6B 9E
00A998EE: 1C 25
00A998EF: AF 44
00A998F0: 98 00
00A998F1: 4C D6
00A998F2: 82 50
00A998F3: 4C BC
00A998F4: 3B DD
00A998F5: F9 A8
00A998F6: 2F D5
00A998F7: 39 DD
00A998F8: 65 D4
00A998F9: E5 74
00A998FA: 31 E2
00A998FB: E7 99
00A998FC: F5 26
00A998FD: 31 C5
00A998FE: FD BE
00A998FF: 04 7A
00A99900: 5D 42
00A99901: 7E 90
00A99902: C8 0B
00A99903: 1A D6
00A99904: 69 27
00A99905: 21 D2
00A99906: DB D7
00A99907: 97 05
00A99908: BC 92
00A99909: BE CA
00A9990A: B9 91
00A9990B: A4 6D
00A9990C: 2D 6B
00A9990D: 42 D6
00A9990E: 90 68
00A9990F: E7 DC
00A99910: A8 67
00A99911: 00 E3
00A99912: 5B 04
00A99913: DE EB
00A99914: 80 DE
00A99915: 6C F6
00A99916: 8A B4
00A99917: A2 9A
00A99919: 6E 35
00A9991A: DF 4A
00A9991B: 2D E0
00A9991C: 4B C7
00A9991D: 40 1C
00A9991E: EB FE
00A9991F: EF C1
00A99920: 24 B9
00A99921: 0D 60
00A99922: 1D 5D
00A99923: 3F DF
00A99924: 57 0D
00A99925: 55 17
00A99926: 0F 4F
00A99927: D9 5E
00A99928: EE EB
00A99929: 83 BC
00A9992A: A0 1A
00A9992B: 5B C2
00A9992C: 3A D2
00A9992D: 49 AE
00A9992E: BF 26
00A9992F: 7F 25
00A99930: C5 D1
00A99931: 74 48
00A99932: 69 BD
00A99933: 09 0C
00A99934: 46 16
00A99935: 7F E5
00A99936: 75 31
00A99937: 37 96
00A99938: 79 CE
00A99939: 39 BA
00A9993A: BC FA
00A9993B: E1 D7
00A9993C: 6C 44
00A9993D: 5D 93
00A9993E: D9 BC
00A9993F: C7 DC
00A99940: 62 B0
00A99941: 15 62
00A99942: F6 F1
00A99943: D1 AE
00A99944: 18 54
00A99945: EE B0
00A99946: 35 7B
00A99947: C4 F5
00A99948: 6A DA
00A99949: 3D 87
00A9994A: 67 A8
00A9994B: B1 B4
00A9994C: AD B5
00A9994D: C7 CB
00A9994E: 88 12
00A9994F: E3 75
00A99950: 37 D2
00A99951: D4 BD
00A99952: D0 2C
00A99953: 26 27
00A99954: 85 23
00A99955: E1 21
00A99956: 75 C8
00A99957: 58 1B
00A99958: 04 3D
00A99959: AE 3E
00A9995A: 6D 3E
00A9995B: F4 81
00A9995C: C4 31
00A9995D: BE CA
00A9995E: 73 B9
00A9995F: 9B 38
00A99960: 97 F3
00A99961: D5 F7
00A99962: 57 D0
00A99963: 27 EC
00A99964: 6D D8
00A99965: F2 D5
00A99966: D8 EA
00A99967: FC 59
00A99968: E4 B5
00A99969: 10 67
00A9996A: BE CD
00A9996B: 9F 2F
00A9996C: 2C 94
00A9996D: 88 54
00A9996E: 4E 9C
00A9996F: 86 AB
00A99970: CB 67
00A99971: 16 D8
00A99972: 71 A2
00A99973: D7 07
00A99974: CC 9A
00A99975: 20 6D
00A99976: 71 F2
00A99977: 34 04
00A99978: 67 F7
00A99979: 8B 53
00A9997A: 10 D9
00A9997B: 28 1D
00A9997C: 63 36
00A9997D: 88 E6
00A9997E: 93 5A
00A9997F: 6E 40
00A99980: 61 AE
00A99981: 5D A8
00A99982: 54 97
00A99983: 51 EF
00A99984: 1C EC
00A99985: 1B F3
00A99986: 9C 05
00A99987: F1 FA
00A99988: C5 CA
00A99989: 9A 04
00A9998A: 10 A4
00A9998B: E8 20
00A9998C: CB F7
00A9998D: AC 7F
00A9998E: 34 9A
00A9998F: E4 6B
00A99990: C7 0A
00A99991: 5B DE
00A99992: 53 39
00A99993: 5D 3A
00A99994: 61 C1
00A99995: 4A C7
00A99996: 55 4C
00A99997: A7 7C
00A99998: 49 CF
00A99999: 2A 49
00A9999A: 91 FA
00A9999B: CE E3
00A9999C: B3 D6
00A9999D: 7B 77
00A9999E: 39 96
00A9999F: 86 80
00A999A0: 12 8F
00A999A1: 1C 4C
00A999A2: 77 FA
00A999A3: CA 2F
00A999A4: 98 B0
00A999A5: C8 38
00A999A6: 49 11
00A999A7: 2B 22
00A999A8: 47 83
00A999A9: 83 43
00A999AA: 3A 4E
00A999AB: 1C B8
00A999AC: 2A A4
00A999AD: 72 05
00A999AE: F3 AF
00A999AF: F7 E5
00A999B0: 5B 57
00A999B1: 8D FA
00A999B2: 15 6E
00A999B3: 15 34
00A999B4: B5 8C
00A999B5: 67 0C
00A999B6: 38 04
00A999B7: 85 AE
00A999B8: 59 E1
00A999B9: 26 B4
00A999BA: 6F A3
00A999BB: 90 8B
00A999BC: 98 08
00A999BD: 51 42
00A999BE: B1 75
00A999BF: 83 14
00A999C0: 6B E5
00A999C1: 1F 25
00A999C2: 87 31
00A999C3: 51 E8
00A999C4: C2 E4
00A999C5: C6 BF
00A999C6: EE E9
00A999C7: 5F B5
00A999C8: D8 7C
00A999C9: D9 2D
00A999CA: C3 42
00A999CB: 12 67
00A999CC: 59 21
00A999CD: B7 88
00A999CE: 24 52
00A999CF: 39 B9
00A999D0: 8C 41
00A999D1: C1 FE
00A999D2: 59 5F
00A999D3: 00 43
00A999D4: CE DA
00A999D5: 57 B6
00A999D6: A8 AA
00A999D7: BC 97
00A999D8: 1C D5
00A999D9: 20 DA
00A999DA: 64 A0
00A999DB: 30 27
00A999DC: 40 CC
00A999DD: 57 F6
00A999DE: 9D F1
00A999DF: 4D 56
00A999E0: 51 D5
00A999E1: A9 5F
00A999E2: 53 F6
00A999E3: 4A E2
00A999E4: 2E AC
00A999E5: 2E A9
00A999E6: A0 54
00A999E7: 4E 0A
00A999E8: F4 8E
00A999E9: C0 F8
00A999EA: AF 50
00A999EB: DD 33
00A999EC: 32 1B
00A999ED: F3 68
00A999EE: C0 47
00A999EF: F0 5E
00A999F0: 08 6E
00A999F1: 14 41
00A999F2: CC 41
00A999F3: 55 17
00A999F4: 7E 84
00A999F5: E7 0F
00A999F6: B5 D2
00A999F7: 2B 00
00A999F8: 3B C6
00A999F9: 21 91
00A999FA: D8 4D
00A999FB: F9 43
00A999FC: 7D 7E
00A999FD: 2A 83
00A999FE: 74 6B
00A999FF: E2 6F
00A99A00: E9 24
00A99A01: FF 9E
00A99A02: A4 BF
00A99A03: FE 26
00A99A04: DB C4
00A99A05: 53 37
00A99A06: 42 57
00A99A07: E0 6B
00A99A08: DF 4B
00A99A09: 45 BA
00A99A0A: D3 33
00A99A0B: 75 F4
00A99A0C: 8E 1E
00A99A0D: BB F8
00A99A0E: 0C 6B
00A99A0F: 2D A4
00A99A10: 3D A5
00A99A11: DF 56
00A99A12: F7 D5
00A99A13: 38 4D
00A99A14: 90 29
00A99A15: 1C 21
00A99A16: C9 A8
00A99A17: FE 5C
00A99A18: BC 04
00A99A19: 0D 6E
00A99A1A: CE D3
00A99A1B: 5F A9
00A99A1C: E6 5E
00A99A1D: 0B E7
00A99A1E: 88 0C
00A99A1F: 4C 95
00A99A20: 79 9F
00A99A21: 04 E7
00A99A22: 01 CC
00A99A23: 40 D8
00A99A24: 91 23
00A99A25: AA FE
00A99A26: 06 EF
00A99A27: 23 CE
00A99A28: EE 40
00A99A29: FC 08
00A99A2A: CC 1A
00A99A2B: A7 86
00A99A2C: A6 B2
00A99A2D: A8 C8
00A99A2E: CC D3
00A99A2F: 61 45
00A99A30: 46 13
00A99A31: B0 3D
00A99A32: 99 E2
00A99A33: 66 86
00A99A34: D3 43
00A99A35: 01 98
00A99A36: F3 78
00A99A37: 10 E0
00A99A38: C3 E7
00A99A39: 35 CD
00A99A3A: E6 F9
00A99A3B: D9 FB
00A99A3C: 7A 77
00A99A3D: 88 FD
00A99A3E: C8 5B
00A99A3F: 6E 48
00A99A40: 05 32
00A99A41: 9D 8F
00A99A42: 1B 52
00A99A43: EB AC
00A99A44: 09 C3
00A99A45: 02 BC
00A99A46: C6 FA
00A99A47: 7C EC
00A99A48: 9C 50
00A99A49: C7 3A
00A99A4A: 00 BB
00A99A4B: D4 97
00A99A4C: 24 42
00A99A4D: 6D CC
00A99A4E: 2A F3
00A99A4F: 8D 37
00A99A50: EA D7
00A99A51: 0D 58
00A99A52: A5 80
00A99A53: 8C 76
00A99A54: F6 78
00A99A55: 84 15
00A99A56: 5C FB
00A99A57: 63 D4
00A99A58: E4 B2
00A99A59: 2D 2C
00A99A5A: 52 9B
00A99A5B: 86 7D
00A99A5C: 4D 26
00A99A5D: 70 7A
00A99A5E: 1C CF
00A99A5F: 04 AD
00A99A60: F0 2B
00A99A61: B4 CE
00A99A62: 88 4B
00A99A63: B2 98
00A99A64: 47 8E
00A99A65: A2 CE
00A99A66: F5 B1
00A99A67: 15 9F
00A99A68: 55 42
00A99A69: 5F 6D
00A99A6A: 74 64
00A99A6B: E3 5B
00A99A6C: FD DE
00A99A6D: 2A 33
00A99A6E: 90 57
00A99A6F: 23 26
00A99A70: 28 66
00A99A71: 34 23
00A99A72: 23 0F
00A99A73: BA CD
00A99A74: 9F C8
00A99A75: C1 A1
00A99A76: 5D B0
00A99A77: AD 8D
00A99A78: BC 8C
00A99A79: A7 90
00A99A7A: 31 8E
00A99A7B: B6 52
00A99A7C: FF 62
00A99A7D: DC 28
00A99A7E: 6D B5
00A99A7F: E7 C2
00A99A80: 87 0A
00A99A81: 05 FD
00A99A82: E3 02
00A99A83: F4 84
00A99A84: C2 49
00A99A85: 1B DF
00A99A86: AC CE
00A99A87: 72 83
00A99A88: D6 41
00A99A89: 6F 4E
00A99A8A: F9 4B
00A99A8B: BB F1
00A99A8C: 6C 54
00A99A8D: DF F0
00A99A8E: 35 D4
00A99A8F: 7C 67
00A99A90: E8 56
00A99A91: 40 6C
00A99A92: 68 46
00A99A93: 36 F9
00A99A94: E6 D6
00A99A95: 45 18
00A99A96: 2B 81
00A99A97: 5C BC
00A99A98: 7F 34
00A99A99: 51 6E
00A99A9A: B5 D5
00A99A9B: F9 FF
00A99A9C: FD 80
00A99A9D: 32 B6
00A99A9E: 1E B4
00A99A9F: CF 5E
00A99AA0: 36 C9
00A99AA1: 09 A6
00A99AA2: 6A E5
00A99AA3: 1C E2
00A99AA4: 12 D5
00A99AA5: 4A 86
00A99AA6: C5 00
00A99AA7: DB 56
00A99AA8: E1 A6
00A99AA9: D4 FE
00A99AAA: 34 9D
00A99AAB: A0 47
00A99AAC: 6D AA
00A99AAD: 36 5D
00A99AAE: 8A 31
00A99AAF: FF 98
00A99AB0: 84 FD
00A99AB1: AC C8
00A99AB2: FE 3A
00A99AB3: 58 5D
00A99AB4: EA 8A
00A99AB5: F6 C3
00A99AB6: 47 B8
00A99AB7: E5 8F
00A99AB8: DB 95
00A99AB9: 71 65
00A99ABA: 75 F5
00A99ABB: B8 87
00A99ABC: 75 45
00A99ABD: B9 4F
00A99ABE: C0 06
00A99ABF: AB D8
00A99AC0: E0 AC
00A99AC1: 94 22
00A99AC2: E3 4D
00A99AC3: 80 1F
00A99AC4: 99 40
00A99AC5: 83 79
00A99AC6: AA 17
00A99AC7: EB 73
00A99AC8: 5A 0C
00A99AC9: 17 06
00A99ACA: E5 41
00A99ACB: 16 1D
00A99ACC: 75 CD
00A99ACD: 13 64
00A99ACE: A5 61
00A99ACF: 40 36
00A99AD0: 2E D3
00A99AD1: E5 F4
00A99AD2: 50 6B
00A99AD3: 83 82
00A99AD4: 27 23
00A99AD5: D5 8B
00A99AD6: 14 EE
00A99AD7: E1 34
00A99AD8: 4C 99
00A99AD9: E0 3E
00A99ADA: A2 02
00A99ADB: D6 EA
00A99ADC: CD A8
00A99ADD: 2E 1A
00A99ADE: DB 16
00A99ADF: 43 1E
00A99AE0: 7B 41
00A99AE1: 8A D1
00A99AE2: 99 EA
00A99AE3: 53 34
00A99AE4: 69 25
00A99AE5: DE A2
00A99AE6: 34 CA
00A99AE7: 18 03
00A99AE8: 06 58
00A99AE9: 67 4E
00A99AEA: 9C CB
00A99AEB: B3 97
00A99AEC: 12 26
00A99AED: 58 FC
00A99AEE: 1A D8
00A99AEF: 45 69
00A99AF0: 38 90
00A99AF1: 92 ED
00A99AF2: 18 5E
00A99AF3: 63 A1
00A99AF4: 4F 61
00A99AF5: 64 48
00A99AF6: D2 3F
00A99AF7: 3C 40
00A99AF8: F0 D6
00A99AF9: 54 BB
00A99AFA: D6 7B
00A99AFB: E9 AF
00A99AFC: 9C 12
00A99AFD: D9 79
00A99AFE: E0 28
00A99AFF: C4 2C
00A99B00: F7 89
00A99B01: C1 8A
00A99B02: C8 98
00A99B03: 0E 7F
00A99B04: 5E 7E
00A99B05: 86 4E
00A99B06: 9B 96
00A99B07: AB 67
00A99B08: 8D C1
00A99B09: 22 28
00A99B0A: 54 64
00A99B0B: EB 16
00A99B0C: 16 E9
00A99B0D: BA 17
00A99B0E: 84 97
00A99B0F: E5 51
00A99B10: C7 67
00A99B11: F1 0B
00A99B12: 0E 8B
00A99B13: 92 0E
00A99B14: 4C 20
00A99B15: DD FD
00A99B16: 0D D1
00A99B17: E1 00
00A99B18: 39 73
00A99B19: 24 1A
00A99B1A: 7E 8C
00A99B1B: DD 38
00A99B1C: F8 B9
00A99B1D: ED A4
00A99B1E: 3A D6
00A99B1F: 8B 1B
00A99B20: 94 D3
00A99B21: 40 D2
00A99B22: 2E 8C
00A99B23: 75 DC
00A99B24: F8 D2
00A99B25: 28 4D
00A99B26: 91 F7
00A99B27: 77 6B
00A99B28: 50 0B
00A99B29: 28 54
00A99B2A: 4E D2
00A99B2B: 95 19
00A99B2C: 08 C4
00A99B2D: 94 F0
00A99B2E: 77 2C
00A99B2F: CB 40
00A99B30: 11 18
00A99B31: 91 13
00A99B32: B8 18
00A99B33: 10 6A
00A99B34: BE 45
00A99B35: 29 63
00A99B36: 0A 6F
00A99B37: A7 0C
00A99B38: E5 A5
00A99B39: B1 E3
00A99B3A: EC 03
00A99B3B: DB 28
00A99B3C: 07 2D
00A99B3D: DD 8B
00A99B3E: 05 3E
00A99B3F: A0 33
00A99B40: D4 C1
00A99B41: C4 78
00A99B42: F1 02
00A99B43: 0B B6
00A99B44: 28 E3
00A99B45: F1 60
00A99B46: 30 BE
00A99B47: AA 41
00A99B48: A1 B4
00A99B49: 28 0C
00A99B4A: 92 65
00A99B4B: BC F0
00A99B4C: 67 14
00A99B4D: CE 42
00A99B4E: 15 F5
00A99B4F: 14 6E
00A99B50: D0 C3
00A99B51: 8F BD
00A99B52: 35 14
00A99B53: B4 F4
00A99B54: FA E3
00A99B55: 5C F8
00A99B56: AC 10
00A99B57: 09 C4
00A99B58: 6D A1
00A99B59: 98 97
00A99B5A: 56 C7
00A99B5B: 22 05
00A99B5C: 08 E7
00A99B5D: 1E 8B
00A99B5E: D3 A1
00A99B5F: FA CC
00A99B60: 3C 13
00A99B61: E8 95
00A99B62: E2 CE
00A99B63: 1F AC
00A99B64: 2F AF
00A99B65: AB 9E
00A99B66: 5B B0
00A99B67: 68 DC
00A99B68: 42 4E
00A99B69: 58 35
00A99B6A: 48 52
00A99B6B: 69 B4
00A99B6C: 6B B1
00A99B6D: 38 B3
00A99B6E: E2 25
00A99B6F: EA D4
00A99B70: 3B 21
00A99B71: 7A 71
00A99B72: 60 44
00A99B73: F9 BC
00A99B74: C5 9A
00A99B75: 9A 62
00A99B76: FE 36
00A99B77: 6D AD
00A99B78: F0 96
00A99B79: F8 5C
00A99B7A: A9 3A
00A99B7B: 5A F4
00A99B7C: 0C 27
00A99B7D: 83 5D
00A99B7E: 18 AF
00A99B7F: 4D A7
00A99B80: 04 E8
00A99B81: C1 A7
00A99B82: C8 FA
00A99B83: 7C 11
00A99B84: CD E7
00A99B85: E0 AD
00A99B86: 3B 5E
00A99B87: 77 36
00A99B88: B9 1D
00A99B89: E2 9A
00A99B8A: 0F AE
00A99B8B: 42 F8
00A99B8C: 34 5A
00A99B8D: 6F CE
00A99B8E: 79 F9
00A99B8F: 6B 06
00A99B90: 52 AB
00A99B91: 90 68
00A99B92: 5B D6
00A99B93: 22 53
00A99B94: 82 3D
00A99B95: AA 70
00A99B96: E9 F5
00A99B97: 95 F6
00A99B98: F3 CC
00A99B99: D7 F4
00A99B9A: 16 82
00A99B9B: E5 93
00A99B9C: C4 19
00A99B9D: 98 F2
00A99B9E: 1C 71
00A99B9F: 96 78
00A99BA0: 6D F5
00A99BA1: EA 1B
00A99BA2: D6 D8
00A99BA3: 28 94
00A99BA4: 03 C6
00A99BA5: 0B 88
00A99BA6: 4A 28
00A99BA7: FE 2C
00A99BA8: DA 1F
00A99BA9: 67 F5
00A99BAA: 60 15
00A99BAB: 2F E0
00A99BAC: 20 CB
00A99BAD: A2 25
00A99BAE: 79 E5
00A99BAF: C1 CA
00A99BB0: 16 26
00A99BB1: 94 9A
00A99BB2: 35 10
00A99BB3: 73 12
00A99BB4: 18 B4
00A99BB5: 00 6F
00A99BB6: 21 8F
00A99BB7: 3D 5F
00A99BB8: 4D 52
00A99BB9: 7F 50
00A99BBA: A8 74
00A99BBB: ED 9C
00A99BBC: 0B A7
00A99BBD: 76 B5
00A99BBE: 68 E1
00A99BBF: 2A 6A
00A99BC0: 60 51
00A99BC1: 2B 35
00A99BC2: BE 7E
00A99BC3: 70 9B
00A99BC4: 20 29
00A99BC5: DC F6
00A99BC6: 93 89
00A99BC7: D6 9D
00A99BC8: 55 18
00A99BC9: 4A BB
00A99BCA: 4C D2
00A99BCB: EB 59
00A99BCC: B6 44
00A99BCD: 3B F1
00A99BCE: 8D 80
00A99BCF: 0A 62
00A99BD0: D6 D9
00A99BD1: 87 64
00A99BD2: FA 31
00A99BD3: FF 1C
00A99BD4: 26 2C
00A99BD5: 2C 6A
00A99BD6: 12 F6
00A99BD7: 6B DE
00A99BD8: FF 52
00A99BD9: C7 C4
00A99BDA: 37 2F
00A99BDB: 91 0B
00A99BDC: 57 C4
00A99BDD: E5 79
00A99BDE: F8 B9
00A99BDF: FB 0A
00A99BE0: A0 D8
00A99BE1: 56 EC
00A99BE2: 67 96
00A99BE3: D2 50
00A99BE4: 1F D0
00A99BE5: 9C 43
00A99BE6: 85 81
00A99BE7: 85 EE
00A99BE8: 8E E0
00A99BE9: F3 A8
00A99BEA: DE 80
00A99BEB: B3 50
00A99BEC: 17 EF
00A99BED: 42 1C
00A99BEE: E4 8C
00A99BEF: 6F DC
00A99BF0: 09 01
00A99BF1: 9B 05
00A99BF2: E4 A1
00A99BF3: 00 E6
00A99BF4: 8F 6C
00A99BF5: 17 9C
00A99BF6: 71 CF
00A99BF7: 31 22
00A99BF8: 21 E6
00A99BF9: 13 42
00A99BFA: C2 6F
00A99BFB: 67 FC
00A99BFC: CA AF
00A99BFD: 27 26
00A99BFE: 51 60
00A99BFF: CA 21
00A99C00: 6E AE
00A99C01: C3 88
00A99C02: 3C 38
ЗЫ С другой стороны, различия общим размером 13Кб - мелочь по сравнению с 16Мб файла биоса.
  trixxx33

Member
Статус: Не в сети
Регистрация: 15.06.2010
Фото: 2
Вылезла такая проблема. Вчера обновился драйвер Встроенное ПО системы - стоял аж от 2006г, обновился на версию 2016г (System Firmware 1.0.8 от 2016г)
И после перезагрузки система не стартует, пишет код AF (Exit Boot Services). Загрузиться можно только после сброса БИОСа перемычкой. Если откатиться на прежнюю версию 2006г - всё работает. Вот такие грабли ))))

_________________
E5-2696V4 х2
Huananzhi X99-F8D
DDR4 HyperX Predator 64Гб
VIDEO Asus rog strix gtx 1080
HDD WD 1Tб, NVME: Samsung 960 evo (250gb)
БП AeroCool HIGS 850W

  Nitramin

Member
Статус: Не в сети
Регистрация: 21.06.2011
Откуда: Oort cloud
Фото: 0
trixxx33 писал(а):
И после перезагрузки система не стартует, пишет код AF (Exit Boot Services). Загрузиться можно только после сброса БИОСа перемычкой.

Повезло. У других это приводит к кирпичу. Этот "драйвер" портит биос. Лечится только перепрошивкой. Тебе повезло что хоть как то можно стартануть и из системы прошить.
Восстанавливай биос.

_________________
Кому я должен, я всем прощаю

  TerminX

Member
Статус: Не в сети
Регистрация: 09.10.2020
LDB писал(а):
с TF в биосах (и железе) имеется.

Одно отличие точно в железе:
1) Для питания DRAM стоят НЕ управляемые, с заранее выставленным выходным напряжением DC/DC преобразователи.
Соответственно для DDR4 обычно используется 1.2В для стандартной DDR3 1.5В( для L - 1.35В - Low power)
В общем для двух стандартов памяти используются Два источника питания. А возможно всё же ТРИ! Есть линейник, который Толи 1.2В выдает. Толи среднюю точку Х.
На моей плате TF напряжение 1.54В. Я тут спрашивал, но что то желающих с этим разобраться не нашлось. В лучшем случае отсыл к доработкам на 2011v1.
Гипотетически даже этими DC/DC можно управлять вставив в делитель дополнительно третий резистор, и замыкать/размыкать его при необходимости ключём. Остаётся вопрос подбора резисторов и управления ключём!
В Биос - отличия очевидно в названии, возможно в логотипе!
Максимум предметах памяти.
IMHO.
PS фото и даж названия найденных dc/dc выкладывал. Проблема в том что не один pdf НЕ совпадает по типу корпуса! Наименование то а корпуса не под поверхностный монтаж ! :roll: :roll:
  trixxx33

Member
Статус: Не в сети
Регистрация: 15.06.2010
Фото: 2
Digitaleks писал(а):
Повезло. У других это приводит к кирпичу. Этот "драйвер" портит биос. Лечится только перепрошивкой. Тебе повезло что хоть как то можно стартануть и из системы прошить.
Восстанавливай биос.

С БИОСом всё ОК, просто откатился на прежнюю версию драйвера (2006г) и всё работает как прежде.

_________________
E5-2696V4 х2
Huananzhi X99-F8D
DDR4 HyperX Predator 64Гб
VIDEO Asus rog strix gtx 1080
HDD WD 1Tб, NVME: Samsung 960 evo (250gb)
БП AeroCool HIGS 850W

  andrepod

Member
Статус: Не в сети
Регистрация: 11.11.2021
Откуда: 35
TerminX писал(а):
Остаётся вопрос подбора резисторов и управления ключём!

Управление ключом. А оно есть, то бишь разведено на TF?
Доска, прежде всего, для DDR3. Ибо для DDR4 есть F8.
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Кто-то тут говорил про двойной биос.
Схему можно увидеть этого решения?

_________________
X10X99-16D + 2xE5-2697Av4 + 8x32=256Gb DDR4-2400 + RTX3060 12Gb
X99-F8D-plus + 2xE5-2696v3 + 8х16=128Gb DDR4-2133 + RTX 2060S 8Gb
(и не только...)

  wademan

Member
Статус: Не в сети
Регистрация: 04.12.2003
Фото: 15
Saboteur-2 писал(а):
Кто-то тут говорил

Я говорил, но желания продолжать нет. На ровном месте получил предбанник без аргументаций.

Saboteur-2 писал(а):
Схему можно увидеть этого решения?

Только после реализации и реального тестирования. Если руки дойдут.

У моей платы и биоса есть программная защита от несанкционного изменения флеша, поэтому, данный вопрос несрочный для меня. Для большинства пользователей пригодилась бы именно такая, программная реализация защиты. Но это вопрос к RОМоделам.
  El Primo Secretario

Member
Статус: Не в сети
Регистрация: 02.07.2021
V111,
Потрите уже пожайлуста неудержимый понос флуда! И соберите все спойлеры в шапке на одну строку. Так исчезнут не нужные лишние переводы строк между ними, и шапка станет в 2 раза короче.

_________________
Atermiter X79 Dual|E5-2650v2|4x8GB PC3L-12800R|EVGA BA 500W|HD6450
ASUS Z10PA-D8|E5-2697v3|8x8GB ECC PC4-17000P-R|CoolerMaster Elite V3 600W|RTX4000

Последний раз редактировалось El Primo Secretario 12.12.2021 18:50, всего редактировалось 1 раз.

  dimauz

Member
Статус: Не в сети
Регистрация: 09.11.2021
El Primo Secretario писал(а):
2620v3

Так у Вас проц не пойдет под эти платы. Они для максимум v2

_________________
CPU: Intel Xeon E5-2666 v3
MB: Huananzhi X99-TF ver.2.0 (C612)
RAM: 4x8Gb Samsung DDR3
BIOS: MX25L12833F - HNX99TF_200525_kot_v008_B20DBCC3_ALC883_887

  El Primo Secretario

Member
Статус: Не в сети
Регистрация: 02.07.2021
Тьфу, чёрт, Али подсовывает x79 при поиске по X99. Заколебали, твари, мухлевать с поисками!

_________________
Atermiter X79 Dual|E5-2650v2|4x8GB PC3L-12800R|EVGA BA 500W|HD6450
ASUS Z10PA-D8|E5-2697v3|8x8GB ECC PC4-17000P-R|CoolerMaster Elite V3 600W|RTX4000

  KngSz

Member
Статус: Не в сети
Регистрация: 18.04.2013
Откуда: Иркутск
Всем привет!
Сегодня случайно ткнул на страницу HUANANZHI, и опа! Смотрю новые ревизии плат, на которых были DIP переключатели для М2SATA.
В том числе и недавно купленная мной X99 F8D, я ее 11.11 купил, думал надо взять успеть, пока они ее не успели улучшить как X99 F8.
Заглянул в корпус и увидел, что у меня нет этих переключателей. Я еще удивился что у меня BIOS 09/15/2021, а в архиве у Koshak1013 самый крайний числится как 2021-04-07.
Короче сам того не подозревая купил новую ревизию. Говорите какая инфа нужна, я буду смотреть.
Пока водянку не ставил, стоят затычки 2640 v3 на воздухе. Могу в принципе снять мать, рассмотреть что то.
Обратил внимание, у радиаторов VRM распаяны 2пин коннекторы для вентиляторов, как у F8. Мелочь а приятно, после замены радиатора прилажу по паре вентилей на каждый.

_________________
E5-2696v3,X99-F8,4X8GB 2133MHz,RTX 4070,256GB&1000GB,RM850x | E5-2697v3 x2,X99-F8D,4X8GB 2133MHz,GTX 1660,256GB&1000GB,1000GVM

  mepavel

Member
Статус: Не в сети
Регистрация: 21.11.2020
TerminX писал(а):
Есть линейник, который Толи 1.2В выдает. Толи среднюю точку Х.

Среднюю точку, на которую заводятся терминальные резисторы, выполняющие роль оконечной согласованной нагрузки линии передачи.
TerminX писал(а):
Соответственно для DDR4 обычно используется 1.2В для стандартной DDR3 1.5В( для L - 1.35В - Low power)

Всё так есть. Но надо понимать, что 1.2 или 1.5 В приходят не только на питание модулей памяти, но и на интерфейсную часть контроллера памяти процессора. Поэтому если вдруг задумаете менять резисторы, то лучше предварительно извлеките процессор и модули памяти, подайте питание, и проверьте вольтметром соответствие значений напряжения на выходе DC-DC преобразователей заданному.
TerminX писал(а):
Наименование то а корпуса не под поверхностный монтаж !

Так вроде эти преобразователи не шибко известных фирм, поэтому не удивительно, что с поиском документации могут быть трудности. Проще прозвонить дорожки на плате и перерисовать схему. А там уже понятно будет, что и где менять надо.

Добавлено спустя 22 минуты 3 секунды:
Bojack Horseman писал(а):
Ребята, ну реально… В этой теме хочется почитать просто ПРО китайский 2011-3. Не нахваливание его, не поливание его грязью – а просто ПРО. Информацию от его реальных владельцев – нюансы этого реального использования, проблемы, пути их решения – РЕАЛЬНЫЙ ОПЫТ. А не прикладную теорию платостроения и рекламную информацию маркетингового отдела компании МСИ, которыми на 80% на сегодняшний день заполнен этот форум.

Bojack Horseman, а что про эту проблему в шапке темы ничего нет?
1) Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17519856
2) Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17521930
Не первый человек пострадал от произвольного замыкания топовой китайской материнской платы. Ладно там писать про щелчки в USB-звуковых картах, отваливающиеся порты SATA и USB. Будем считать это производственным дефектом и дефектом комплектующих изделий. А тут реальная пожароопасная проблема и, судя по всему, дефект, вероятно, конструктивный (т.е. в проекте печатной платы).

_________________
1: MSI PRO Z690-A+i9 12900K +4*32=128 GB (Crucial, 2R, DDR5-4800 MHz)+RTX 3050
2: MSI X99-S04+2680 v4+8*16=128 GB (2R, DDR4-2666 MHz)+GTX 1050 Ti

  xaomi

Member
Статус: Не в сети
Регистрация: 17.05.2021
Фото: 0
Aliant чёт, поржал.. :D :lol:

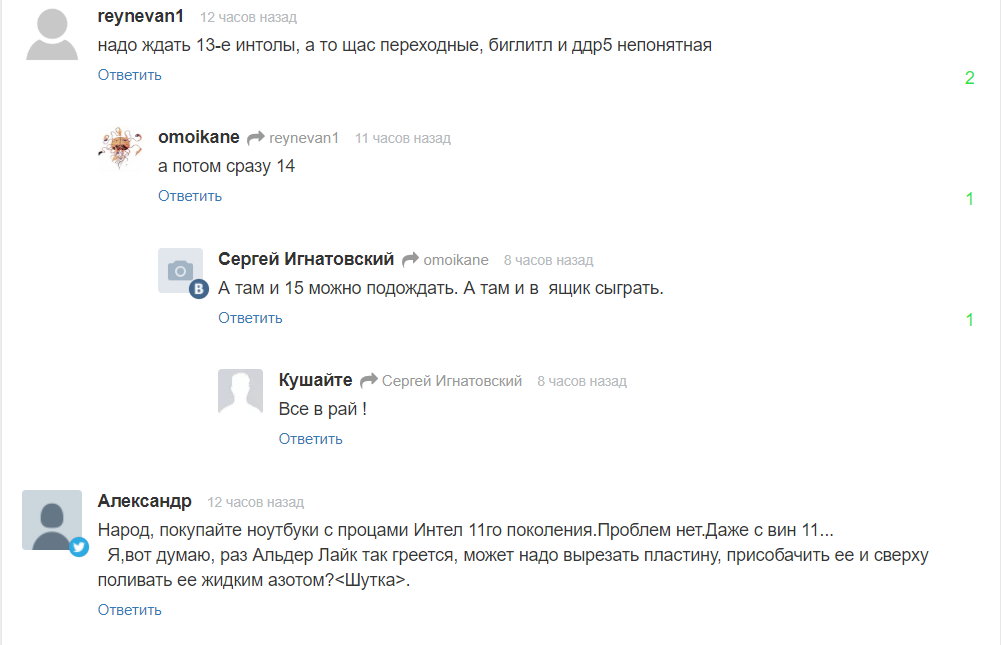

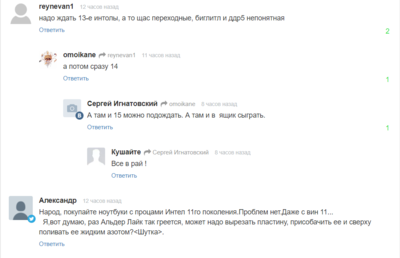

картинка
Вложение:
00.png [ 73.15 КБ | Просмотров: 1037 ]

_________________
Когда то конференция была технологична..Сегодня она политизирована в сторону страны 404..Поэтому покидаю это место навсегда. Прощай конференция-оверклокерс-предатель.

  ONover

Member
Статус: Не в сети
Регистрация: 09.10.2008
mepavel писал(а):
Я дал ссылку на сообщения реального пользователя китайской платы с фото и попытками безуспешно исправить проблему самопроизвольного короткого замыкания с дымом и искрами в крепёжном отверстии.


К сожалению неопытность пользователя и убила мать.
1. Латунные переходники под матерью в 2-3 раза меньше радиуса.
2. У шайбы в 95% края не обточены, острые с заусенцами.

На любой матери даже при просто затягивании они повредят лак, а с учетом их площяди это приведет к печальным последствиям.

Добавлено спустя 2 минуты 47 секунд:
xaomi писал(а):
чёт, поржал


#77

_________________
HUANANZHI X99-TF rev.2 | Xeon E5-2666v3 | Samsung DDR4 4x8 GB | GTX 1650 | KINGSTON SSD | Reletech P400 NVME | Win10 Pro | BIOS iEngineer CX99DE30FIT

  vxz

Member
Статус: Не в сети
Регистрация: 12.05.2021
Фото: 30
Есть проблема.
В linux после выхода из сна не работает анлок турбобуста, множитель лочиться на 27. Используется всем известный майский биос пропатченный nalex. При загрузке ОС все нормально, турбобуст работает, множитель - 35.
Так же замечена странность в windows - после сна производительность на одно ядро снижается на 1-2% в тесте cpu-z (388-385, против 391-393 после загрузки), в этом же тесте по всем ядрам индекс общей производительности стабильно держится на уровне 5800 и после сна общая производительность даже стабильней, при этом просадок по самим частотам турбобуста после сна в windows нет, по всем ядрам частота - 3507.
62369

_________________
Asus X99-АII 2697Av4 DDR4_256Gb_ECC RTX4070S
TAICHI X99 2697Av4 DDR4_128Gb_ECC RTX3070
14600KF Z790 DDR5_2x16Gb_7800CL34 RTX4080
7500F DDR5_6000CL28

Последний раз редактировалось vxz 13.12.2021 10:06, всего редактировалось 5 раз(а).

  xaomi

Member
Статус: Не в сети
Регистрация: 17.05.2021
Фото: 0
vxz писал(а):
В linux после выхода из сна не работает турбобуст, множитель лочиться на 27

Это: Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16870371 пробовали?
Там же в том посте и остальные ссылки на возможные решения проблемы.

Добавлено спустя 3 минуты 31 секунду:
vxz писал(а):
Так же замечена странность в windows - после сна производительность на ядро снижается на 1-2% по показаниям cpu-z.

Ну естественно, не работает анлок турбобуста - падает производительность.Но что такое 1-2%? :?:

_________________
Когда то конференция была технологична..Сегодня она политизирована в сторону страны 404..Поэтому покидаю это место навсегда. Прощай конференция-оверклокерс-предатель.

  vxz

Member
Статус: Не в сети
Регистрация: 12.05.2021
Фото: 30
Анлок турбобуста в windows после сна прекрасно работает частота на все ядра - 3507 MHz, но производительность на одно ядро в тесте cpu-z падает на 1-2%. Проблема исключительно в linux - там анлок вырубается начисто и выставляется предельный множитель 27, что может быть причиной этого?

Добавлено спустя 9 минут 6 секунд:
vxz писал(а):
Есть проблема.
В linux после выхода из сна не работает турбобуст, множитель лочиться на 27. Используется всем известный майский биос пропатченный nalex. При загрузке ОС все нормально, турбобуст работает, множитель - 35.
Так же замечена странность в windows - после сна производительность на одно ядро снижается на 1-2% в тесте cpu-z (388-385, против 391-393 после загрузки), в этом же тесте по всем ядрам индекс общей производительности стабильно держится на уровне 5800 и после сна общая производительность даже стабильней, при этом просадок по самим частотам турбобуста после сна в windows нет, по всем ядрам частота - 3507.
62369

_________________
Asus X99-АII 2697Av4 DDR4_256Gb_ECC RTX4070S
TAICHI X99 2697Av4 DDR4_128Gb_ECC RTX3070
14600KF Z790 DDR5_2x16Gb_7800CL34 RTX4080
7500F DDR5_6000CL28

Последний раз редактировалось vxz 13.12.2021 9:56, всего редактировалось 1 раз.

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 57013 • Страница 1408 из 2851 • <  1 ... 1405  1406  1407  1408  1409  1410  1411 ... 2851  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 31

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
