Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

tRTP задаётся через tRDPRE, ладно, потом гляну
а для чего нужно включать round trip latency, не нашел чем поможет. по твоей картинке в посте

ну да, я там и написал им, но они какие-то упоротые, на мой первый вопрос, ответили что нужно оперу проверить в QVL, блин я им написал модель оперы сразу, она вообще чуть ли не первая в списке даже искать не надо адата 7200хрg, попытался объяснить, вообще проигнорировали все мои вопросы. Аж пришлось вторым постом писать чтобы пригласили того, кто действительно хочет помочь. И задали вопрос, а на авто у вас все работает и при загрузке стандартных настроек? Я уже даже наверно знаю что мне ответят.

Ребят, есть у кого толковый мануал по настройке биоса материнских плат Gigabyte? В частности интересует, возможно ли установить напряжение ядра менее 1.1В, поскольку это минимум, который можно выставить. Но ведь скорее всего можно и ниже. И главное, как зафиксировать эту напругу. К примеру сейчас у меня в ручном режиме выставлено 1.1В, но по CPU-Z видно, что кратковременно напруга подскакивает и до 1.296В, при том, что даже разгона нет, а множитель для производительных ядер установлен на х50. На мат.плате ASUS помню устанавливал любую доступную напругу, которая никогда не превышала установленную величину, а здесь непонятно, как так сделать. Сейчас материнка на Gigabyte Z790 X AX.

по HWinfo гляди и не на VID проца раз в ручном режиме пользуешь.
до кучи:
GIGABYTE LGA1700 на Intel Z690 (Alder Lake-S) #17934405
GIGABYTE LGA1700 на Intel Z690 (Alder Lake-S) #18012085

BOBKOC Спасибо.

Сюда стучался https://esupport.gigabyte.com/Login/Ind ... lt%2f#list
регистрация и в "ВОПРОС", просто пишешь по-русски:
Здравствуйте. Обновил БИОС платы Z690 ХХХХХХХХ до версии F27. Параметр ХХХХХХ заблокирован и настроить его невозможно. Прошу оказать поддержку и выслать БИОС для моей версии платы с исправлениями. С уважением ХХХХХХХ.
Ответ:
Добрый день!
Спасибо за выбор продукции GIGABYTE!
Пожалуйста, используйте приложенный BIOS ХХХХХХХХХХ.F28a.zip
Если у Вас будут еще вопросы или пожелания по нашей продукции, пожалуйста, обратитесь к нам. По возможности постараемся Вам ответить.
Сформулированы пожелания,
GIGABYTE Technology

Благодарю за советы.

Гайд оч хороший, но попытки выставить tRTP и tWR(и связанные с ними тайминги) приводят к нестабильности, ставишь любое(просчитанное) значение хоть от минимальных 12/48, и выше, twr ставил от 48 и к около 90-98(не помню точное значение, несколько дней назад было) рассчитанное - без разницы через некоторые время в киберпанке2077 вылет, а если оставить сток 108 - всё работает.
Даже странно как-то, а если tRTP ставишь 12 киберпанк может проработать 5-10 минут, ставишь 14/16(пересчитывая соседние тайминги) даже запустить его не получается, двойной клик по ярлыку и мгновенное сообщение, что игра крашнулась.

Ну ладно, разницы я с ними не заметил, пусть будут в стоке. также tXP оставил 26(auto)

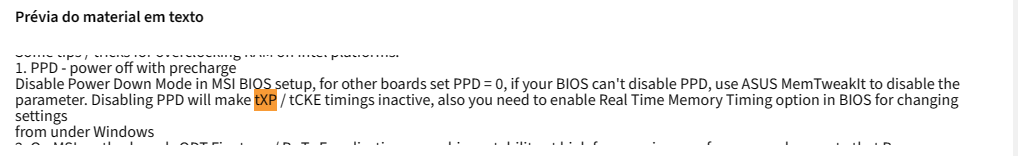

в гайде ни слова про txp, но вроде относится к энергосберегающим технологиям

Неужели Гиги наняли группу по биосам, сокращенную из EVGA? было бы замечательно.
-------------
К сожалению, это не так. Моя рекомендация - продождите с этими Ф27-Ф28. Я тут, с этим Ф27, похоже, вляпался в новый микрокод от интеля.

Подскажите где-то читал потерял инфу как зайти в настройки биоса gigabyte секретное меню типа разработчика и т д какая комбинация кто знает?

в новой редакции поди-пойми, что там и как, в старой же так +- и с разной степенью успеха

пасибки !

День добрый! Материнская плата GIGABYTE Z790 AORUS ELITE AX-W. Биос F5. Процессор i7 13700. Вопрос: как получит возможность управлять динамическим офсетом. Насколько я понял включена какая-то защита от понижения повышения напряжения. Как её отключить если это возможно.

Добрый день!
Есть Z690 Aorus Extreme (Биос F27) и 32GB DDR5-7000@7200 teamgroup 34-41-41-61
Память нормально едет 7200, но смущает то что не могу править twr, уперто показывает 4 и не реагирует на изменения.
Это норма или просто кривой первый биос с новым ui?
Ну еще память с установленным жестко напряжением в 1.41 имеет на одной одной из двух планок более "плавающее" напряжение. Списываю это на работу независимых контроллеров напряжения на планках или все же что то не так?

И по камню. Есть 13700k, разгон +1 ко всем множителям (54 all / 55 2 cores / 43 e-cores).
Через адаптив - оффсет выходит как то криво.
LLC не трогал, стоит normal. DC loadline 90 (по умолчанию) кручу ac loadline (сейчас 27) адаптив + оффсет-0.001.
Насколько это правильно? Или возможно есть лучше варианты разгона?

55 по всем ядрам artctic freezer 2 360 не вывозит (245-255w) или я не верно настраиваю напруги.

отключи low latency и чтот там ещё рядом, эт если хотишь всё выставлять сам.

F28b вышел... чет описания ни какого...

-типа ставить на свой риск, может от чего то и поможет, 27 видимо особо "удачный" вышел.

Блин, сижу со своей MSI платой и плачу, видя какие крутые биосы у гиги идут. И интерфейс меняют и оптимизация оперативной памяти.

без танцев с бубном , при всех "оптимизациях" G.Skill TRIDENT Z5 [F5-6000J3636F16GX2-TZ5S] не заводятся на родной частоте 6000 из коробки. Сколько уже биосов вышло ,пока руками не поправишь - в дефолте не работают.

все познается в сравнении. У гиги память заводится только на 10+слойных Z790. Остальные в бесконечном ожидании нового "волшебного" биоса.
Асус все переименовал и значения раскидал по разным меню. В сравнении с асусом, биос гиги - верх порядка.

Так что, MSI - возможно, не худший вариант, особенно Z790I.

TM1 Даже если отбросить разгон оперы, у меня на плате гиге никогда не было таких приколов, которые я наблюдаю на нынешнем мси. Как минимум беспокоит тот факт, что на холодную плата даёт винде скидывать баланс наушников на 50 левого канала, хотя правый канал остается 100. И каждый раз переключать. Уши работают от USB. Была плата на гиге никогда такого на этих наушниках не было

Спорно. У меня 8-слойный z690 extreme легко завел xmp 7000, а в ручную поехал еще лучше, тк на xmp не до конца оптимальные настройки. Потом легко поехал 7200 (на вполне скромных напряжениях), и я уверен на 99% что поедет и 7400, но пока не охота ковырять и для 7400 нужен доп обдув памяти.
PS Пока больше проблем с разгоном камня, или я просто не привык к конскому потреблению рапторов.
F28a поставил, сразу заметил что шустрее стало в меню qfan. Все таки видимо F27 был кривоват, первенец с новым ui.
