Китайские материнские платы Х99 (Intel C612), socket LGA2011-3

FAQ по китайским материнским платам LGA 2011-3

Гайд по сокету 2011-3

ИНФОРМАЦИЮ ПО АНЛОКУ (АНДЕРВОЛЬТИНГУ), НАСТРОЙКЕ BIOS и САМИ BIOS ТАКЖЕ МОЖНО НАЙТИ НА "ГИТХАБЕ Koshak1013 (phants)"

Вопросы по ОЗУ обсуждаются в отдельной ветке Обсуждение и разгон оперативной памяти на китайских Х99

ВНИМАНИЕ!!! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!

сообщения ниже красным ввиде ссылок

После покупки, а также при любых проблемах, если не стартует или висит на посткоде, не видит планку ОЗУ, в первую очередь протереть контакты оперативной памяти, процессора и видеокарты этиловым или изопропиловым спиртом, бензином калоша или их смесью, также можно промыть разъемы оперативной памяти на материнке, при этом избегайте попадания спирта или бензина на термопрокладку VRM. При производстве китайских плат используется не самый качественный флюс, который плохо смывается. При нагреве флюс может растекатся и нарушать контакты в слотах ОЗУ. Поэтому, если у Вас не работает слот ОЗУ, промойте его бензином калоша из шприца! Проверте целостность контактов сокета. Может также помочь в некоторых случаях переустановка процессора (достать -поставить обратно, плохой прижим контактов). Также настоятельно рекомендуется проверить крепления сокета - четыре винта под звездечку. Бывают случаи, что винты плохо затянуты. Особое внимание уделите, установке кулера, особенно с родным креплением, равномерно затягиваем винты недопуская перекосов. Если плата не стартует или висит на посткоде (особенно FF), крайне желательно подкинуть другой БП и видекарту... То что у Вас блок питания или видекарта "100% рабочие" и без проблем работают на другой системе в даном случае ни о чем не говорит!

У кого OS на NVME GPT и видеокарта умеет UEFI советую отключить CSM во избежание проблем с загрузкой OS или отсутвием изображения по DP или HDMI при загрузке OS!!!

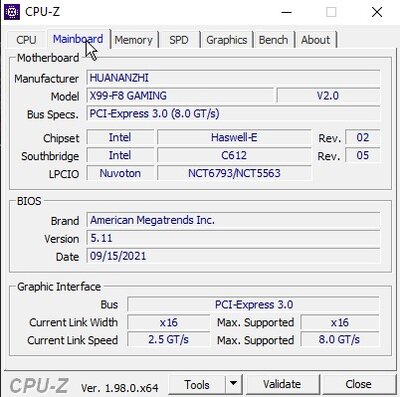

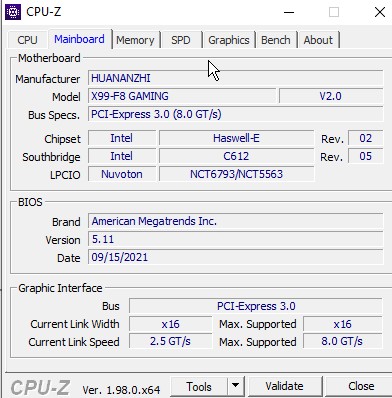

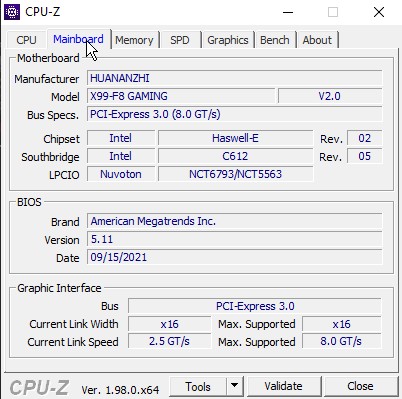

ВНИМАНИЕ!!! Видеокарта работает в режиме PCI-E 1.1!!!!

ВНИМАНИЕ!!! Порт PCI-E в котором видеокарта сыпет апаратными ошибками

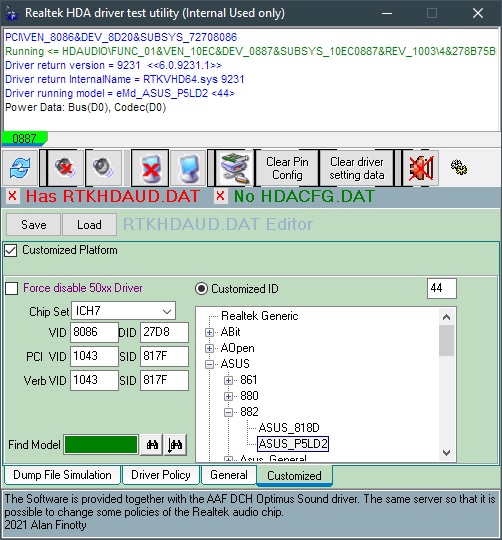

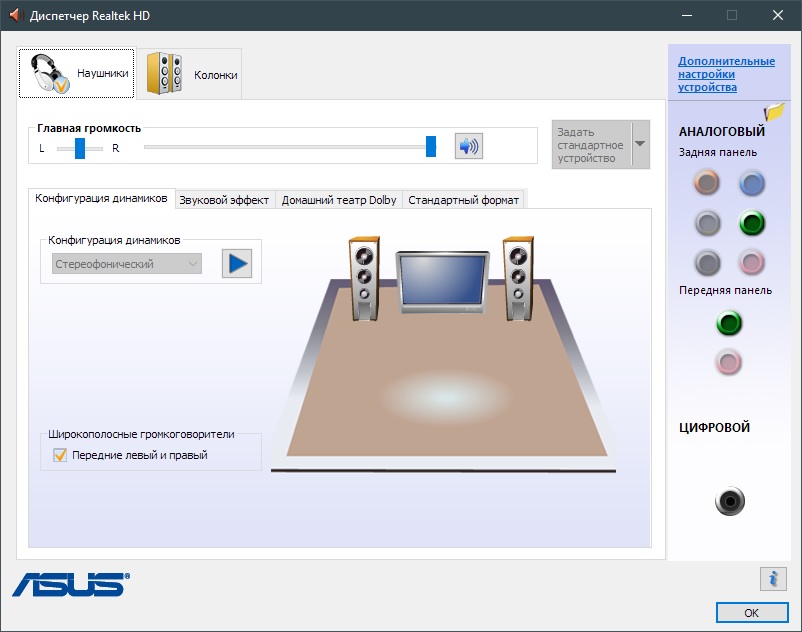

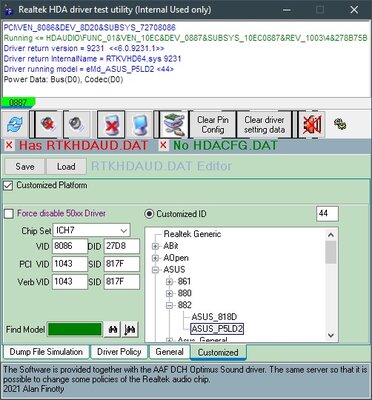

При проблемах со звуком, в т.ч. с отсутвием аудиовыходов в диспетчере Realtek, советую попробовать альтернативный драйвер AAFDCHDriverMod (AAF DCH Optimus Sound)

Десктопная DDR4 работает безпроблемно только 16 banks, 4 и 8 banks не поддерживается!

У кого старая видеокарта без поддержки UEFI проверяйте наличий модуля CSM в BIOS iEngineer, потом (если CSM нет) или искать видеокарту с UEFI или шить программатором. Никакие сбросы и настройки в слепую не помогут. Если у Вас диск GPT, то возможно подожать загрузки OS, а если MBR, как вариант создать флешку GPT с Windows Live, отключить HDD и SSD, одним словом попробовать загрузиться с флешки и прошится. Посмотреть поддерживает ли Ваша видеокарта UEFI можно в GPU-Z

Утилиты Auslogics driver update, IObit Driver Booster и другие аналогичные по действию, а также необязательные обновления Windows 10 и 11 повреждают bios китайских материнских плат x99

Утилита CPU-Z, может умышленно не корректно отображать количество каналов памяти на китайских платах, для 100% уверенности используйте другие утилиты, например AIDA64, HWiNFO или смотрите в BIOS memory topology.

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

Материнские платы X99Z-V102 и Huananzhi-AD3 и другие с ЗАВОДСКИМ БИОСОМ при сильно заниженных таймингах оперативной памяти перестают стартовать. И сброс биоса перемычкой, выниманием батарейки и прочими способами вам не поможет!!! Единственный выход из положения — прошивка программатором. При разгоне процессоров с разблокированным множителем (к примеру 1650v3) возникает такая-же аналогичная проблема. Решения тут два: либо установить вместо него любой другой (подойдёт даже 2620v3) либо опять — прошивка программатором.

На материнской плате X99-TF переход с заводского bios от 28.10.19 на bios от 25.05.20 может привести к неработоспособности памяти KLLISRE DDR4 PC4-3000U, материнская плата виснет на пост коде BF

На китайских материнских платах x99 СОН работает или не работает не зависимо от анлока (андервольтинга) турбобуста! При использовании драйверов анлока EFI или FFS (DXE), после выхода из режима сна процессор будет работать на дэфолтных частотах. Для восстановления нормальной работы анлока турбобуста придется перезагружать компьютер! Возможны зависания после пробуждения на пост кодах и в ОS. Для нормальной работы анлока после сна используйте драйвер анлока FFS (PEI) или Ultimate Patcher Tool от Nalex. Гибернация при анлоке работает в штатном режиме!

ВНИМАНИЕ!!! Ultimate Patcher Tool 100% корректно работает только на серверном биосе HUANANZHI от 25.05.2020 для плат на основе C612. Владельцы плат с десктопными чипсетами, а также владельци плат на основе C612 при использовании "десктопных" биосов (начиная от 17.08.20) могут получить кирпич. Huananzhi X99-8M/8MD3/F8/T8/TF (25.05.2020 - всё работает) (17.08.2020 и новее - !НЕ РАБОТАЕТ! - пост-код 79) ПРОГРАММАТОР крайне желателен.

Проблема-Решение. Доработки. Баги.

ОБЯЗАТЕЛЬНО ЧИТАЕМ ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS
Ускоряем загрузку BIOS и OS (Убираем писк при старте)
Устраняем пост код 73
ВОССТАНОВЛЕНИЕ ЗАГРУЗЧИКА WINDOWS на Jingsha x99 dual BQ36 v1.1 (и других платах)
Зависает система при использовании AIDA64 - датчики
Проседает частотат шины FSB 100.00MHz
ЗВУК

Нет звука на передней панеле
Звуковая карта не воспроизводить звук 5.1
Кратко о звуке на китайских платах
СОН и ГИБЕРНАЦИЯ

Настройка сна и гибернации
Джампера (перемычки) JPWR и пробуждение от сна (гибернации) от клавиатуры (мышки)
USB

Проверку работоспособности USB проводим на "задних" портах. При любых проблемах подкидываем другой БП, а лучше USB HUB с внешним питанием, дабы отсечь "железные" проблемы.

USB 3.0 "отваливается" или падает скорость. Предварительное
Решение проблемы с USB портами ("заикается" звуковая карта)
Про джампера (перемычки) USB_SW, разъём F_USB3 (USB 2.0 на переднюю панель) и WI-FI Bluetooth модуль m.2 x99-TF
Отсутствует значок "Безопасного извлечения устройств" в USB 2.0 портах на Huananzhi Gaming X99-TF

ОХЛАЖДЕНИЕ и SMART FAN
Замена штатных вентиляторов охлаждения VRM X99-TF на аналогичные, но с шариковыми подшипниками
Размеры радиатора VRM x99-TF (F8,T8)
SMART FAN HUANANZHI, разъёмы CPU_FAN и СОН
SMART FAN JINGSHA (Kllisre) X99-8D3 X99-D8 CPU_FAN1/CPU_FAN2
Есть отзывы, что подключение-отключение нижнего 3 pin вентилятора нарушает работу Smart Fan, требуется сброс настроек биос и повторная настройка Smart Fan, предполагаю, что это связано с особеностью серверных бисосов
Чиним Smart Fan на Machinist v102a K9
Настройка Smart FAn на atermiter (plexhd) x99
Установка кулера LGA 2011 v3. Как не убить плату
ИЗОБРАЖЕНИЕ ВИДЕОКАРТА

НЕТ ИЗОБРАЖЕНИЯ
Не работает старая видеокарта или не работает новая видеокарта в старых системах
Mashinist X99Z 102 не работает без видеокарты
Отсутствие изображения при отключении CSM модуля. Machinist X99-RS9
ОЗУ и SSD

Резервирование оперативной памяти BIOS. Windows видит не всю ОЗУ или куда пропало 200 мб
X99-TF. В Bios пропадает параметр Memory Frequency
Открываем тайминги оперативки на X99Zv102
Как сделать доступной настройку частоты ОЗУ на заводском bios X99-TF без его модификации
Отвал диска KingSpec M.2 NVMe SSD PCIe (WHEA-logger 17) Machinist X99-RS9

НАШ КОЛХОЗ

Доработка Jingsha X99 V1.0 (X99-8D3) и JINGSHA (Kllisre) X99-D8
СЬЕМНЫЙ (ОТКЛЮЧАЕМЫЙ) speaker (beeper buzzer) на примере x99-TF
ОХЛАЖДЕНИЕ VRM
Как я колхозил "кастомный" радиатор VRM на материнской плате Athermiter/PlexHD ZX99-EV3 v1.31
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним 60 мм
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним JMicron 80х80х25, 12 вольт от zebs
БЮДЖЕТНЫЙ КОЛХОЗИНГ ВРМ на примере Huananzhi X99-TF rev2.0 от N3RO
Самодельный радиатор для охлаждения зоны VRM с обратной стороны материнской платы HUANANZHI X99 X99-TF v. 2.0. от Brandmajor
Колхоз охлаждения VRM Huananzhi F8D ver2.3 от mt01
Эффективный радиатор на VRM Huananzhi slonick56
ОХЛАЖДЕНИЕ VRM своими руками После ВАХТЫ
Охлад VRM радиатором от 1U от ahm
Охлад VRM радиатором от индукционной плиты от pavel_RF
Модернизация охлаждения VRM на Huananzhi X99-TF от Владимир Мирошниченко
Охлаждение VRM платы huananzhi x99-tf своими руками от ONover
Охлаждение VRM платы Machinist X99-K9 v.2 радиатором Asus M3A32-MVP от zerbino
Водяное охлаждение VRM на X99-TF от Begemot41
Убираем неровности мосфетов VRM от Bemon Bemonov
МИКРОСХЕМА BIOS
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) КОЛХОЗ
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) от Fox Bredman
Сьемная микросхема BIOS x99-TF от mozg13
Доступ прищепкой к микросхеме bios и охлаждение VRM на X99-TF от MickMPS
ПАНЕЛЬКА ДЛЯ МИКРОСХЕМЫ BIOS от Begemot41
ПРОШИВКА BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ (на постоянку, колхоз) от ser8989
Временное решение для ПРОШИВКИ BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ и адаптера под SOP-8

МАТЕРИНСКИЕ ПЛАТЫ. Выбор. Тесты. Сравнение. Обзоры.

Основные отличия китайскиx материнских плат Х99 от брэндовых

1. Изготавливаются в основном на серверном чипсете Intel C612, за редким исключением на десктопном чипсете Intel X99 Express, а также изготовливаюcя на различных десктопных чипсетах H61, H81, B85, Q85, Q87, Z87..... и серверном C226.
2. Разьемы под вентиляторы не регулируемые, за исключением процессорного, который в свою очередь не регулируется после сна и крутит на 50% независимо от температуры процессора, что решается правкой BIOS. С конца 2020 года начали выпускатся платы (типа Machinist V102A, V104, K9) с не регулируемым разьемом CPU_FAN, причиной оказалась "утереная" перемычка на плате.
3. Некторые температурные датчики, например VRM, отсутствуют, а наличиствующие могут подавать неверные значения.
4. На некоторых дешевых моделях может отсуствувать режим сна.
5. Некоторые дешевые платы при наличии двух или четырех слотов ОЗУ могут работать в одно или двух канале соответственно!
6. Как биос прошита не оптимизированная общая заготовка AMI, на некоторых моделях могут отсутствовать, некоторые необходимые настройки, например, регулировка таймингов. Причем настройка таймингов может быть скрыта хитро, и вернуть ее через amibcp не получится, а только через ЗАД

ОБЗОРЫ И СРАВНЕНИЕ

СРАВНИТЕЛЬНАЯ ТАБЛИЦА МАТЕРИНСКИХ ПЛАТ
Инструкция по выбору материнской плат на LGA2011-3 с AliExpress. Для работы и игр. BIOS, Unlock TB
Обзоры китайских материнских плат от Miyconst (EN-UA)
Сравнение китайских материнских плат от Максимум ПК
Сравнение китайских материнских плат от Miyconst (EN)
Сравнение китайских материнских плат от Miyconst (UA)

HUANANZHI

Внимание материнские платы x99-tf, x99-f8 и x99-t8 поддерживают работу только с m.2 nvme. M.2 SATA работать не будут!!! Также платы поддерживают m.2 wi-fi или стандартный pci-e wi-fi, ноутбучные mini pci-e будут работать только через соответствующий переходник!!!

X99-TF
Обзор от Купи дешево
Детальный обзор Huananzhi X99-TF спустя 8 месяцев использования. Новый лучший BIOS, Unlock TB и тд.
Фото, общий вид. Детально
Фото, описание элементов
КРАТКИЙ ОБЗОР x99-TF Rev. 2.0

X99-F8
Обзор HUANANZHI X99-F8
Обзор X99-F8 со снятием радиаторов и кожуха

X99-T8

X99-AD3

X99-AD4

X99-8M

X99-8MD3

X99-T8D

X99-F8D
Huananzhi X99Dual-F8D / Huananzhi F8D ver 2.3. Обзор, расчлененка, доработки.

ДРУГИЕ ПРОИЗВОДИТЕЛИ

JINGSHA X99-E8i (Intel® Q87)

Jingsha X99-8D3
Jingsha X99-8D3 обзор Технопланета

PlexHD (Atermiter) ZX_99EV3
Atermiter Х99 (ZX-99EV3) 2011.3

Jingsha (Kllisre) X99-D4 (AD12-B v1.0)
Kllisre AD12-B (Ver1.0)

Jingsha X99-D8

Jingsha X99-D8 Dual
Jingsha bq36-v11 (Dualsocket) (Джингша)

Jingsha X99 dual F2

Kllisre X99 Dual (ZX-DU99D4 v1.11)

Machinist (Running, Kllisre) X99Z v102 \ X99M-CE5
Runing X99Z v102-2011.3

Machinist X99-K9
Детальный обзор Machinist X99-K9 от Мійконст
Материнская плата MACHINIST X99 K9 + E5 2660 v3 и E5 2678 v3: Тестируем нагрев в стресс-тестах

Machinist (Alzenit) X99Z v500 \ X99M-PLUS

Jingsha (kllisre) X99-GT v1.0

Veineda x99 v367

Alzenit X99-PE7 EN
Alzenit X99-PE7 UA

SZMZ X99M-G2 V1.0

ALZENIT X99Z V600 mini-DTX

Jingsha x99m-H
Jingsha x99m-H2
JingSha X99M-H(2) – detailed review, E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k

Материнские платы не рекомендуемые к покупке

JingSha X99-GT на чипсете Intel® B85
Machinist, Aterminer, Kllisre ZX-MINX9D4 v1.2
КЛОН Huananzhi X99-8M - ОСТОРОЖНО КИТАЙСКИЙ однокАНАЛЬНЫЙ МУСОР
Раздел в работе :bandhead:

ПРОЦЕССОРЫ. Выбор. Тесты. Сравнение.

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Ultimate Patcher Tool (Nalex) для плат на C612

Разгон множителем процессоров lga2011-3 Xeon® E5-16XX v3

ВНИМАНИЕ. РАЗГОН ПО МНОЖИТЕЛЮ ВОЗМОЖЕН ТОЛЬКО НА МАТЕРИНСКИХ ПЛАТАХ С СЕРВЕРНЫМ ЧИПСЕТОМ (C612). На материнских платах HUANANZHI могут проблемы с разгоном на "дэсктопных" BIOS начиная с 17.08.20 и позже, рекомендуемый BIOS от 25.05.20

Для разгона множитилем как правило достаточно настроек стокового биоса, но в любом случае не прошивайте биосы предназначеные для анлока турбобуста процессров с заблокированым множителем, типа"с повышенным повер-лимитом и открытыми дополнительными настройками QPI".
Для плат Huananzhi и других, использующих схожий биос, нужные настройки находятся в меню IntelRCSetup > Overclocking Feature > Processor и IntelRCSetup > Overclocking Feature > CLR\Ring.
Основные параметры:
Core Max OC Ratio — множитель ядер. Для Xeon E5 1650 v3 можно сразу установить 41-42.
Core Voltage Mode — можно выбрать динамически (Adaptive) повышать напряжение или сделать статическим
Core Voltage Override — выставляем напряжение на процессор в милливольтах, к примеру 1250, это будет 1.25 вольта (начать можно как раз с этого значения). Выше 1.30 поднимать с осторожностью!
CLR Max OC Ratio — множитель контроллера памяти. По умолчанию равен 30, можно плавно повышать до 33-35 и тестировать производительность и стабильность.
Core Voltage Mode — напряжение контроллера памяти. Аналогично Core Voltage Mode, но не выше 1250.
Процессоры Haswell очень чувствительны к напряжению контроллера памяти, более-менее оптимальным считается 1.25 вольта, поднимать выше стоит с особой осторожностью.

Для максимально стабильного разгона надо в BIOS сделать пункты Cpu-Advanced PM Tuning и Program PP0_CURT_CFG_CTRL_MSR видимыми переключив на USER

Вложение:


Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (EN)
Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (UA)
Инструкция по разгону на примере x99-TF
Видеогайд от Купи дешево (6:10)
Инструкция от Купи дешево
Детальная инструкция по разгону на Китайских материнках с сокетом 2011-3. Huananzhi X99 + E5 1650v3 от Технопланеты
Разгон CPU на Китайских материнских платах X99 от Xeon Live

Оперативная память (ОЗУ)

Внимание всем!!!При переходе с x79 на x99, следует иметь ввиду, что на x99 память разгоняется намного
хуже
Планки обьемом 32 Гб, могут не заработать! Есть случаи когда вообще не работает, или работает только в двух или трех канале...! Есть информация, что четырехранговые планки работать полноценно не будут, а только двухранговые! Также есть информация, что заводятся только низковольтные планки!

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

После смены таймингов, компьютер следует выключить кнопкой, а затем, включить, так как при обычной перезагрузке изменения могут корректно не примениться!

HUANANZHI X99-F8: Особенности установки ОЗУ
HUANANZHI X99-TF: Особенности установки ОЗУ 1
HUANANZHI X99-TF: Особенности установки ОЗУ 2
Мониторинг температуры модулей памяти
Какую память выбрать DDR3 или DDR4 для максимальной производительности на LGA2011-3? Xeon E5 2678v3 ТехноПланета
Подбираем тайминги для DDR3 ECC \ non-ECC
Базовые правила установки модулей памяти на серверных материнских платах Intel C612
Intel Xeon E5-1600/2600 v3/v4 и оперативная память
Какая оперативная память (ОЗУ) работает на китайских платах x99. Выбор между DDR4 и DDR3. Процессоры c поддержкой DDR3
Как определить тип поддерживаемой оперативной памяти DDR-4 для систем Х99 Китайских материнских плат
Как подобрать обычную DDR4 для Китайских материнских плат на Х99
DDR3 vs DDR4 | Dual vs Quad channel RAM configuration (Huananzhi X99-TF з E5-2678 V3) от Miyconst (EN)
Четырехканал vs двухканал DDR3 (quad vs dual channel) от Gerkon
DDR3 или DDR4? Два или четырери канала памяти? (Huananzhi X99-TF з E5-2678 V3) от Miyconst (UA)
Нужен ли 4-канал на Китайских LGA2011-3, или 2-канала более, чем достаточно? Kllisre и Huananzhi X99 от Технопланеты
Что лучше для LGA2011-3, десктопная или серверная DDR4 ECC REG память? Тест ОЗУ TANBASSH 2400/2667 от Технопланеты
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (EN)
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (UA)
Руководство по разгону и настройке таймингов ОЗУ на китайских платах LGA2011-3 для DDR3 & DDR4 от Технопланеты
Влияние таймингов ОЗУ на производительность в работе и играх на примере LGA2011-3. Stock vs MAX OC от Технопланеты
Проверка оперативной памяти на ошибки и стабильность
КАК ПРОВЕРИТЬ память (ОЗУ) на ошибки WHEA
Переделка DDR3 памяти в DDR3L с правкой CRC контрольной суммы
Отключение датчика в SPD Klissre DDR4 8gb 2666mhz от ser8989
Обсуждение и разгон оперативной памяти на китайских Х99
Обсуждение памяти DDR3+FAQ
Раздел в работе :bandhead:

BIOS. Прошивка. Настройка.

Полезные ссылки и настройки. Прошивка.

ПРОГРАММЫ
S3TurboTool ПРОГРАММА ДЛЯ ПРОШИВКИ, БЭКАПА И РАБОТЫ С BIOS от ser8989
Mi899 - небольшая программа для анлока и андервольтинга
Ultimate Patcher Tool Патчер биоса от Nalex
Утилита для управления подсветкой Jingsha X99-8D3 X99-D8 из под Windows от Nalex

ПОСТ КОДЫ
Расшифровка значения Post-кодов для китайских LGA2011\2011-3 плат
Расшифровка POST-кодов Huanan (HuananZhi) Платформа x79,99 LGA 2011
ПРОШИВКА

Рекомендуемая программа для прошивки BIOS - FPT, желательно из под DOS, что бы избежать проблем с OS, например, зависания во время прошивки. Можно также использовать программы со встроеным FPT, например, тот же S3TurboTool от ser8989. Касательно AFUDOS и AFUWIN, то рекомендую их использовать только на платах где нет возможности прошить BIOS с помощью FPT, поскольку есть большие сомнение, что они нормально прошивают ME регион на Apito 5 даже с ключем /gan

FPT - прошивка BIOS из под Windows
Как полностью прошить bios через AFUWIN и AFUDOS включая ME регион
Инструкция по прошивке BIOS на китайских материнках. FPT, AFUDOS и CH341A
Прошивка BIOS программатором CH341A с прищепкой Xeon Live
ВИДЕО ГАЙДЫ ПО ПРОШИВКЕ BIOS c помощью программатора CH341A с клипсой (прищепкой)
AFUWIN - прошивка BIOS из под Windows
Прошивка BIOS с помощью AFUDOS
Видегайд по прошивке BIOS с помощью AFUDOS от Купи Дешево
ПРОШИВКА BIOS (UEFI) с загрузочной флешки FPT и AFUDOS
Ошибка FPT 280 при прошивке BIOS или снятие защиты биос
Восстановление биоса программатором от phants
СОФТ И ДРАЙВЕРА для програматора CH341A
НАСТРОЙКИ

Справочник по настройкам (параметрам) BIOS
Intel Rapid Storage — настройка RAID для Legacy и UEFI
Cluster-on-Die (COD)
включен COD, Early Snoop
CMD Normalization
Описание настроек AMI биоса на русском языке"Булат BIOS_UEFI. Руководство по эксплуатации v.1.1"
SPEC CPU2006 Platform Settings for Sugon Intel-based Systems
ОТКЛЮЧАЕМ (ВКЛЮЧАЕМ) CSM
Где находится настройка таймингов в BIOS iEngineer
SATA Device Type: влияние параметров BIOS на производительность SSD
Настройка управления оборотами вентиляторов в BIOS от phants
СБРОС НАСТРОЕК BIOS failsafe и optimal
Сброс настроек BIOS "вслепую"
РАЗНОЕ

ВЕРСИИ ME региона в заводских BIOS X99-TF
КАК ОТЛИЧИТЬ БИОСЫ X99-TF от 28.10.19 и от 25.05.20
КАК ПРОВЕРИТЬ ECC и Command Rate (CR)
Проблемы с оригинальным Bios'ом материнских плат X99Z-V102 и Huananzhi-AD3 (2011-3) и других.
Утилита для смены логотипа биоса ChangeLogo
НАБОР LOGO для матаренских плат x99 от Houston Sad
Инструменты для работы с BIOS

ВНИМАНИЕ! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

Любая прошивка осуществляется на свой трах и риск без каких либо гарантий. Администрация форума не несет отвественности за последствия. Если не уверены, купите программатор или заручитесь поддержкой Зеонщика в своем городе (найти можно через телеграмм чат).

ПОСЛЕ ПРОШИВКИ ЛЮБЫМ СПОСОБОМ КРОМЕ ПРОГРАММАТОРА КРАЙНЕ РЕКОМЕДУЕТСЯ СДЕЛАТЬ СБРОС НАСТРОЕК БИОС ПЕРЕМЫЧКОЙ ИЛИ БАТАРЕЙКОЙ. ИЗ ПОД WINDOWS НЕЛЬЗЯ ПРОШИТЬ BIOS ЕСЛИ СИСТЕМА В СОСТОЯНИИ ПОСЛЕ СНА! В ЛЮБОМ СЛУЧАЕ НЕ РЕКОМЕНДУЕТСЯ ШИТЬ ПРИ ПОСТ КОДЕ НА МАТЕРИНСКОЙ ПЛАТЕ 73, ДОЛЖЕН БЫТЬ АА (84)
При прошивке из под Windows отключаем БЫСТРЫЙ ЗАПУСК в настроках самой OS и перезагружаемся. Также обязательно надо после прошивки выключить систему и включить (не перезагрузка) для гарантированого прописывания параметров хаба (Ме регион), а то всякие недоразумения могут быть, это же касается изменения некоторых настроек, особенно таймингов.

Биосы от материнских плат HUANANZHI x99-TF, x99-F8, x99-T8, X99-8M, X99-8MD3 совместимы! Но были жалобы, что на x99-F8 и x99-T8 при прошивке биоса x99-TF не работали дополнительные слоты ОЗУ.

Также совместимы биосы от материнских плат Running X99Z-V102 / Kllisre X99Z-V102 / ALZENIT X99M-CE5, X99-PE7(X99 V1.2) / XLZ X99Z-V102

Отличия августовских биосов (17-26.08.20) HUANANZHI от майского (20.05.20) от phants

Заводские bios HUANANZHI от 17.08.20, 26.08.20, 15.01.21 десктопные, со всеми вытекающими, например отключен ECC, не рекомендуется к использованию с разгоном серверной памяти, кроме того отсутствует пункт настройки таймингов! В биос от 26.08.20 и 15.01.21 и более поздних также Command Rate (CR) стабильно 3T (CR3) независимо от настроек BIOS! Кроме того следует иметь ввиду, что некоторые пользователи при прошивке bios от 17.08.20 окирипчивали плату - плата зависала на пост коде 19 (Pre-memory South-Bridge initialization is started). В часности окирпичивание подтверждают phants и miyconst и другие пользователи. Обычно такой посткод возникает при проблемах MЕ регионом. Думаю проблема в кривом отключении ME региона в биосе от 17.08.20, хотя в этом биосе также присутствует кривой модуль, что исправлено в версии Кошака. В биос 13.12.21 вернули ECC .... Они биос под майнинг допиливали... А ECC очень желателен для майнинга как для любого сервера. С официального сайта Description : Optimize ECC above 4G uffi network card

В биосах от iEngineer для плат HUANANZHI rev.1 модуль CSM не работает (системный диск должен быть GPT, а видекарта поддерживать UEFI), но режим UEFI работает более адэкватно. Если у вас видеокарта не стартует в режиме UEFI, и обновление биоса видекарты не помогло, можете попробовать биос от iEngineer, некоторым это помогло решить проблему. Также некоторым прошивка биос от iEngineer, помогла решить проблему работы видекарты в PCI-E 1.0. Оригинальные биос от iEngineer можно прошить и без программатора, например через FPT, но полный откат только программатором!!! На биосе для x99z v102 CSM работает

ВНИМАНИЕ В БИОСЕ ИНЖЕНЕРА x99-TF (F8) CX99DE27-EARLY.BIN ПО УМОЛЧАНИЮ ЧАСТОТА ПАМЯТИ 2400 и соотвествующие тайминги

Bios от 25.05.20 лучший заводской и полноценный серверный биос для плат HUANANZHI первых ревизий.

ВНИМАНИЕ!!! Версии BIOS для плат HUANANZHI REV 2.0 можно смело шить на более ранние ревизии, а биосы от плат HUANANZHI первых ревизий, без программатора, шьем на REV 2.0 ТОЛЬКО с исправленым table VSCC, которые есть в шапке ниже.

ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS

Ниже сами BIOS

BIOS (UEFI) для разных плат от Koshak1013 (phants) (Гитхаб Кошака)

BIOS от iEngineer для плат HUANANZHI X99-F8, X99-TF, MACHINIST X99Z V102, Jingsha x99 dual BQ36

Коллекция оригинальных (заводских) биосов для китайских плат x99 плюс обзоры от Miyconst

Внимание REV. 1.2 HUANANZHI полностью рандомная, по этому, что шить спрашиваем на форуме, указывая марикровку микросхемы биос, мультиконтроллера, аудиокодека!

HUANANZHI rev. 1 (nuvoTon nct5532d)

БИОС x99-TF iEngineer CX99DE27 от 25.11.20 с разлочеными регионами от v111
БИОС x99-TF iEngineer CX99DE27-Early от 03.12.20 с разлочеными регионами от v111
BIOS Koshak1013 (phants) HUANANZHI X99-TF X99-F8 X99-T8 v007 от 25.05.2020 с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2

BIOS Koshak1013 (phants) v007 HUANANZHI x99-TF, x99-F8 x99-T8 rev. 1 (nuvoTon nct5532d) с анлоком и андервольтингом с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS патченные Ultimate Patcher Tool Nalex ver. 2.2

HUANANZHI rev. 2.0 (nuvoTon NCT5567D-B)

Какие биосы (временно) можно шить на x99-T8 rev. 2.0

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS Koshak1013 (phants) HUANANZHI x99-TF x99-F8 x99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888), table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128), Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS с анлоком и андервольтингом Koshak1013 (phants) HUANANZHI X99-TF, X99-F8 и X99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2

Jingsha X99-8D3 X99-D8

BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d)
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
БИОС JINGSHA X99-D8 iEngineer AD12RD29 от 24.10.21
BIOS iEngineer AD12RD29 от 24.10.21 JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
Тестовые BIOS v111 JINGSHA X99-8D3 (Kllisre) X99-D8 (HUANANZHI x99-T8)
Заводской Bios X99-D8 v003 с открытыми таймингами от VK239
Заводской Bios X99-D8v003 с открытыми таймингами от VK239 и удаленным микрокодом
ДАМП BIOS Jingsha X99 V1.0 (X99-8D3) от 06.08.19
BIOS Jingsha X99 V1.0 (X99-8D3) от 09.10.19 Ver: KLX99017
BIOS Jingsha Jingsha X99 V1.0 (X99-8D3) от 09.10.2019 Ver: KLX99017 с таймингами
Jingsha X99-8D3 BIOS от Технопланеты
Заводской Bios Jingsha X99 -E8i (Q87) v5.11 от 05.08.2021
Заводской Bios Jingsha X99 V1.0 (X99-8D3) 04/27/2020
Заводской Bios Jingsha x99-D8i
Дамп биоса JINGSHA X99-D8I V 1.0

ДРУГИЕ "БРЭНДЫ"

Bios от iEngineer для MACHINIST X99-K9 V2.1 CX99DE55 / JUXIESHI X99- K9 на MACHINIST X99Z / K9 MACHINIST Board Series C612RD25 могут быть проблемы!
Bios для платы Machinist (Runing) X99Z v102 Date: 27/05/2020 12:00:00 Ver: AAX99018 от kostiaprofrom
Bios для платы Machinist (Runing) X99Z v102 с анлоком и адервольтингом 70-50-70-1500-FVID от VK239
Модифицированный Bios для платы Machinist (Runing) X99Z v102 от ТехноПланета
Биос для PlexHD X99 D4 с анлоком турбобуста и андервольтингом -50_50 от Vladimzam
Биос для ZX-99EV3 1.23, 1.31 с анлоком турбобуста и андервольтингом -60-50 через S3peim от Vladimzam
Набор bios SZMZ X99M-G2 V1.0
Bios Jingsha x99 dual BQ36 v1.1 от ASUS Z10PA-D8
Bios Jingsha, (kllisre) x99m-g v1.0 unlock turboboost -60-50 (-80-50)
ДАМП BIOS atermiter x99 v203 от 24.09.2021 + турбобуст сделал+ андервольтинг на -100/120 rainystorm

Полезные ссылки и дополнительные материалы

Сайт YouTube канала Технопланета с ссылками на материнские платы платы и другие комплектующие с AliExpress
Ресурс xeon-e5450.ru с хорошим описанием китайских плат на данном сокете
Xeon Live
https://vk.com/huanan_x79, https://vk.com/id2485616 (оно же в другом формате https://vk.com/@2485616)
Guide2011-3 на GitHub
Магазин HUANANZHI Official Store на aliexpress
Сайт HUANANZHI
Сайт JINGSHA
Драйвера huananzhi
Установка/обновление драйверов, через интернет. IObit Driver Booster
Программа для расчета мощности блока питания
Инфо по процессорам Xeon E5. Сравнение, спецификации
Сравнение производительности в играх по всем популярным xeon v3 с активированным турбо хаком от mik-gambit
Тест термопрокладок, для замены на VRM
Инструкция по обновлению драйвера NVMe контроллера
Конвертация MBR в GPT, в Windows 10
Программа диагностики Intel® Processor Diagnostic Tool
Системные ограничения на количество ядер (>64)

Рекомендуемые YouTube каналы

ТехноПланета
Miyconst
Купи дёшево
Artem Browser
Hard Test
Cifrograd
BEN4MARK
FPS с анлоком и без в играх 2678+RX580 на канале v111

Сопутствующие товары

Радиаторы охлаждения VRM HUANANZHI X99 TF F8 T8
Радиаторы охлаждения VRM MOS для материнских плат серии X99 - HUANANZHI,Atermiter, Kllisre, Machinist и другиих от NV-Case Store
Оригинальные вентиляторы охлаждения VRM X99 (TF, F8, Т8, AD3)
Разветвитель разьема CPU_FAN
Разветвитель вентиляторов 4 pin без доп питания
Разветвитель разьемов USB 2.0
ПРОГРАММАТОР CH341A
Программатор EZP2019
"прищепка программатора DIP8"
"КРОВАТКИ" под микросхему биос и съемные микросхемы в корпусе DIP8
Wi-Fi и Bluetooth модуль в M2 слот
WiFi 5 - Bluetooth 5.0 M.2
Угловой переходник разьема USB 3.0 на переднюю панель
Радиатор для M.2 дисков
Радиатор побольше для M.2 дисков

Ремонт. Диагностика

ДАТАШИТЫ на nuvoTon nct5532d и NCT5577D
ДАТАШИТЫ XM25QH128AHIG MX25L12833F W25Q128FV W25Q128JV
ПРИМЕР ДИАГНОСТИКИ МОСТА (ЧИПСЕТА) НА ПЛАТАХ x99
РАСПИНОВКА LGA 2011-3
РАЗВОДКА МИКРОСХЕМЫ BIOS X99-TF
РАСПИНОВКА разьема jcom на китайских материнках
Схемы материнских плат. Где искать. Чем смотреть.
Схемы,дампы,мануалы,даташиты

Барахолка

Раздел для частных объявлений по продаже своих комплектующих только для участников форума. Принимаются объявления только по продаже б/у процессоров LGA 2011 v3, китайских материнских плат x99, ОЗУ DDR3 и DDR4, другие комплектующие можно указывать только как добавление к вышеуказанным. Только частные объявления по адекватным ценам никакой коммерции. Объявления значительно, превышающие цены на АлиЭкспресс публиковаться не будут. Для добавления Вашего объявления пишем кураторам темы, указываем наименование, состояние, цена, город, страна. Для продающих в связи с переходом на AMD услуга платная.

Барыги проходят мимо.

1. darckICE Серверная Samsung DDR3 16gb ECC REG 1333 Мгц.
3500р за штуку есть 10 штук. При покупке от 4ех 3000р за штуку.
Б/У снята с сервера hp. Стабильная работа в 4ех канале на частоте 1866 Мгц с таймингами 10-10-10-28.
Владивосток. Россия.
#77

2. VEugene
Продаю комплект вот такой:
https://aliexpress.ru/item/100500314818 ... 1667062299
Только камни 2666 v3
Состав:
HUANANZHI X99-F8D LGA2011-3
Xeon E5 2666 v3 - 2 шт.
Кулера для CPU - 2 шт.
8G DDR4 2133 REG ECC память - 2 шт.
128G M.2 NVMe SSD (китайский) - 1 шт.
Комплект был запасной, куплен целиком мной лично, заменены в нем только камни (изначально были 2690 v3)
Все проверено, запускается.
Цена 22000 руб.
В Москве.

ДОНАТ для разработки BIOS и S3TurboTool

ser8989 - поддержка сюда 5366-7два80-9045-9598 (МТС-Банк). Для Кошака Qiwi +7-902-два13-33-10 или 4276-6900-10два6-7273 (Сбербанк). Большое спасибо!

Telegram болталка

По вопросам заполнения шапки пишите в личку m026

У кого JINGSHA (Kllisre) X99-D8 с BIOS новее чем 15.04.2020 просьба поделится дампом.

При обращении на форум с проблемой не работоспособности или не стабильной работы вашей сисемы ОБЯЗАТЕЛЬНО указываем процессор, материнскую плату (ревизию) и ее чипсет, ОЗУ (разгон), наличие анлока и андервольтинга, дату BIOS и другие необходимые параметры. Учасники форума не обладают экстрасенсорными способностями!

Последний раз редактировалось m026 03.09.2025 12:15, всего редактировалось 878 раз(а).

Реклама
Партнер

shmrv

Добавлено: 26.12.2021 11:44

[профиль]

Member
Статус: Не в сети
Регистрация: 08.09.2020

В общем, каким-то раком на Биосе от iEngeneer разлоченном v111 реалтек панель отдуплилась.
Утилита из комплекта драйверов AAF DCH Optimus Sound (кстати, рекомендую, добротная вещь и работает нормально)
Я плохо в этих делах соображаю, похоже там JackConfig ковырять надо, тупо выбрал конфиг какого-то асуса, гнезда появились и остались.
От куратора: Выбираете плату с аналогичным кодеком и разьемами!
Вот пример проблемы Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17557481

Вложения:

2.jpg [ 109.91 КБ | Просмотров: 6216 ]

1.jpg [ 94.79 КБ | Просмотров: 6216 ]

Последний раз редактировалось v111 05.01.2022 13:00, всего редактировалось 5 раз(а).

varejka8915

Добавлено: 26.12.2021 11:47

[профиль]

Junior
Статус: Не в сети
Регистрация: 24.12.2021

rdv20 писал(а):

У меня на TF три видюхи майнило, поставил NVME диск - одна отвалилась. В биосе вручную распределил линии по устройствам, x4 x8 x16 и норм все стало определяться. Также поэксперементируй GEN1 GEN2 GEN3. x16 и GEN3 максимум можно оставить только основной видеокарте. А так x4 и GEN2 достаточно под майнинг. Режимы UEFI/Legacy протестируй.

В каком пункте Биоса эти настройки находятся?

ONover

Добавлено: 26.12.2021 13:18

[профиль]

Member
Статус: Не в сети
Регистрация: 09.10.2008

shmrv

shmrv писал(а):

реалтек панель отдуплилась.

X99-TF 2.0, ALC887, у меня такая же поставил HNX99TF_200525_kot_v008_B20DBCC3_ALC883_887 проблем с реалтеком нет.

Скрин

#77
#77

rdv20

Добавлено: 26.12.2021 13:33

[профиль] [Фотоальбом]

Junior
Статус: Не в сети
Регистрация: 25.04.2008
Фото: 14

varejka8915 писал(а):

В каком пункте Биоса эти настройки находятся?

IntelRCSetup/IIO0 Configuration. В этой вкладке верхние строки IOU2, IOU0, IOU1 это конфигурация линий по слотам PCIe . По умолчанию AUTO, но можно вручную разные варианты указать x4x4, x8x8 и проч.
На этой же странице во вкладках Socket 0 PcieD00F0 - Port 1A (1B, 2A ...) есть строка Link speed, значение AUTO можно изменить на GEN 1,2,3. В строке Override Max Link Widh есть дополнительные настройки режимов x1...x16, по умолчанию AUTO

_________________
E5-2696v3 Huananzhi X99-TF (C612, ALC892)
4x16Gb Samsung 1866@2133 mhz ECC RTX3090
Thermaltake TPG-1050D-P ADATA SX8200PNP 1024GB

Saboteur-2

Добавлено: 26.12.2021 14:45

[профиль]

Member
Статус: Не в сети
Регистрация: 26.09.2021

https://aliexpress.ru/item/1005003036644878.html
https://aliexpress.ru/item/1005003255767204.html

ФОТО

#77

Может и подойдёт... Чисто по картинке отреагировал.
ОГРОМЕННЫЕ КАРТИНКИ ПОД СПОЙЛЕР!!!

_________________
X10X99-16D + 2xE5-2697Av4 + 8x32=256Gb DDR4-2400 + RTX3060 12Gb
X99-F8D-plus + 2xE5-2696v3 + 8х16=128Gb DDR4-2133 + RTX 2060S 8Gb
(и не только...)

Последний раз редактировалось Saboteur-2 26.12.2021 22:18, всего редактировалось 3 раз(а).

varejka8915

Добавлено: 26.12.2021 14:50

[профиль]

Junior
Статус: Не в сети
Регистрация: 24.12.2021

rdv20 писал(а):

varejka8915 писал(а):
В каком пункте Биоса эти настройки находятся?

IntelRCSetup/IIO0 Configuration. В этой вкладке верхние строки IOU2, IOU0, IOU1 это конфигурация линий по слотам PCIe . По умолчанию AUTO, но можно вручную разные варианты указать x4x4, x8x8 и проч.
На этой же странице во вкладках Socket 0 PcieD00F0 - Port 1A (1B, 2A ...) есть строка Link speed, значение AUTO можно изменить на GEN 1,2,3. В строке Override Max Link Widh есть дополнительные настройки режимов x1...x16, по умолчанию AUTO

Спасибо большое, сегодня попробую!

spaun

Добавлено: 26.12.2021 15:03

[профиль]

Junior
Статус: Не в сети
Регистрация: 20.12.2016

Здравствуйте! Приобрел Huanazhi x99 f-8
Как его прошивать? анлок андервольтинг,турбобуст и т.д. Или уже есть готовый биос? а то я запутался уже.
Программатора нет.
На Плате:
Nuvoton: NCT 5567D-B
Память: Atermiter 24 gb ECC ddr4 2400mhz
CPU: Xeon e5 2630 v3
Звук: Alc 883
Bois: 5.11 date 09.15.21
Windows 10, Версия 21H2, сборка 19044.1415
Сон работает, просыпается от периферии после преставления jpwr в 1-2.
После пробуждения вентиляторы охлаждения проца долбят на максимум...

Вложение:

Nuvoton Nct6793=NCT5563.jpg [ 53.16 КБ | Просмотров: 6161 ]

Вложение:

Bios.jpg [ 52.05 КБ | Просмотров: 6161 ]

v111

Добавлено: 26.12.2021 15:42

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.12.2012
Откуда: Київ
Фото: 1

ONover писал(а):

То ест даже при простое (нечего не делая) процессор не скидывает множитель?

Скидывает конечно

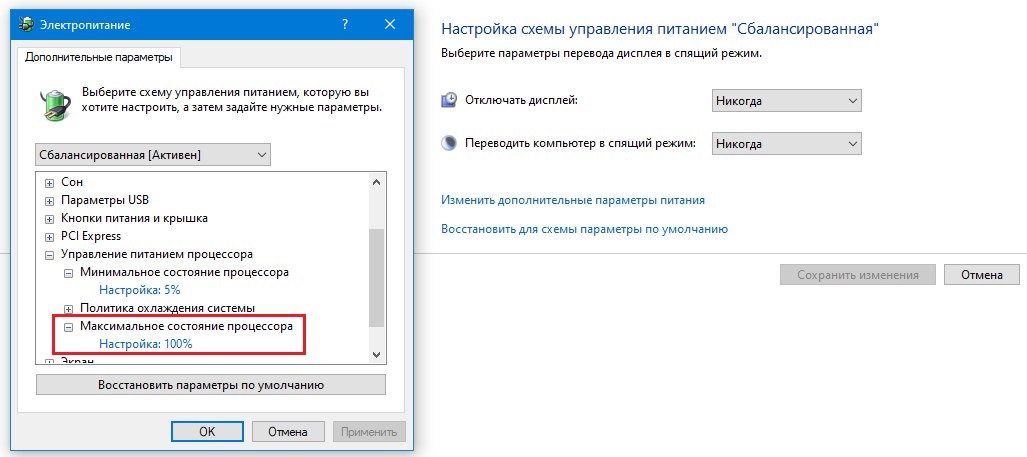

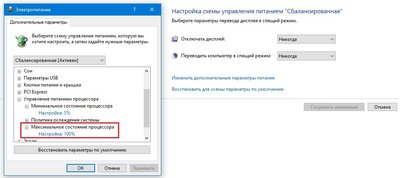

настройки элетропитания OS

Вложение:

1 (1).jpg [ 99.8 КБ | Просмотров: 6152 ]

Добавлено спустя 4 минуты 22 секунды:

eugene159 писал(а):

Какой необходим

Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16938109

stas-karabas писал(а):

по какой инструкцией?

Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17568059
Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16976078

Добавлено спустя 1 минуту 17 секунд:

nalex писал(а):

Вдогонку к этому: добавил поддержку ALC888. Ну, как добавил, она там была, но вербы были другие и их было больше, чем надо. Взял вербы из HNX99TF_210915_kot_v001_1FCB1AD0 (теперь их уже меньше, чем пинов)

Nalex ОГРОМНОЕ СПАСИБО ЗА РАБОТУ!
Просьба к владельцам плат на ALC888 отписатся !!! Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17593018
Никак не могу взятся за эксперементы... До НГ вообще времени нет.... :bandhead:

_________________
Xeon E5-2678 v3 LC-Power LC-CC-120-RGB, Jingsha X99-8D3, 32 Gb 1333@1866, RX 580 8 Gb Nitro+, ADATA XPG SX6000 Lite 512GB, chieftec proton bdf-1000c

Последний раз редактировалось v111 27.12.2021 3:09, всего редактировалось 6 раз(а).

neformal-63

Добавлено: 26.12.2021 15:50

[профиль] [Фотоальбом]

Junior
Статус: Не в сети
Регистрация: 26.12.2021
Фото: 2

spaun писал(а):

Вложение:

Nuvoton Nct6793=NCT5563.jpg

Вложение:


Идешь на сайт Koshak1013.Ищешь и скачиваешь биос своей материнской платы(читай там все внимательно,для какой версии платы подходит биос и т.д,версию своей платы,можешь узнать либо в самом биосе на начальной странице либо в программе cpuz ) Там в последней версии биос,уже вшита функция настройки таймингов , андервольтинга прямо в биосе(если переборщишь,то просто вбрасываешь натсройки биоса,через батарейку или перемычку и выставляешь менишие значения и так до стиабильного состаяния) зашивать биос можног разныцми способами,я зашивал через S3TurboTool вот ссылка,там в видео все разжеванно по мелочам https://www.youtube.com/watch?v=N1zf7rmTw5A .

v111

Добавлено: 26.12.2021 15:52

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.12.2012
Откуда: Київ
Фото: 1

shmrv писал(а):

В общем, каким-то раком на Биосе от iEngeneer разлоченном v111 реалтек панель отдуплилась.
Утилита из комплекта драйверов AAF Optimus Sound (кстати, рекомендую, добротная вещь и работает нормально)

В принципе удобное решение для Windows... Надо бы в шапку закинуть

Добавлено спустя 1 минуту 35 секунд:

Tectronic писал(а):

на борту с Реалтек 5.1 audio(ALC662) и подключенная к ней акустика 5.1. НО. Как оказалось звук 5.1 не работает.

Дерзайте

https://github.com/AlanFinotty/AAFDCHDriverMod/releases

Добавлено спустя 5 минут 25 секунд:

neformal-63 писал(а):

андервольтинга прямо в биосе(если переборщишь,то просто вбрасываешь натсройки биоса,через батарейку или перемычку и выставляешь менишие значения и так до стиабильного состаяния)

Насколько я знаю Кошак (phants) не патчит свои биосы утилитой Nalex, тем более не ко всем платам и биосам она подходит Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17476802

Добавлено спустя 12 минут 15 секунд:

shmrv писал(а):

Утилита из комплекта драйверов AAF DCH Optimus Sound

В шапке в "ВНИМАНИЕ!!! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!" Спасибо

Добавлено спустя 18 минут 16 секунд:

spaun писал(а):

Программатора нет.

Тогда лучше подождите до середины следующего месяца Надеюсь к тому времени закончу эксперементы

_________________
Xeon E5-2678 v3 LC-Power LC-CC-120-RGB, Jingsha X99-8D3, 32 Gb 1333@1866, RX 580 8 Gb Nitro+, ADATA XPG SX6000 Lite 512GB, chieftec proton bdf-1000c

Последний раз редактировалось v111 27.12.2021 3:32, всего редактировалось 1 раз.

neformal-63

Добавлено: 26.12.2021 16:41

[профиль] [Фотоальбом]

Junior
Статус: Не в сети
Регистрация: 26.12.2021
Фото: 2

Насколько я знаю Кошак (phants) не патчит свои бисы утилитой Nalex.Прочитал на его странице , описание к последнему биосу "пункты меню "Memory Frequency" и "OverClocking Feature" больше не будут пропадать" в пункте "OverClocking Feature" как раз и делается андервольтинг. "тем более не ко всем платам и биосам она подходит"-ну на мою Huananzhi X99-BD4 Gaming v 1.3 со стоковым чипсетом,встало замечательно,хотя в шапке по ссылке воспивается о стабильности на 612 чипсете.Тем более у челоаека плата huananzhi x99 f8 где если не ошибаюсь 612 чипсет.так что у него будет рабтать .

Последний раз редактировалось neformal-63 26.12.2021 16:56, всего редактировалось 1 раз.

Saboteur-2

Добавлено: 26.12.2021 16:51

[профиль]

Member
Статус: Не в сети
Регистрация: 26.09.2021

Так двухголовая мать до кого-то дошла?

_________________
X10X99-16D + 2xE5-2697Av4 + 8x32=256Gb DDR4-2400 + RTX3060 12Gb
X99-F8D-plus + 2xE5-2696v3 + 8х16=128Gb DDR4-2133 + RTX 2060S 8Gb
(и не только...)

v111

Добавлено: 26.12.2021 17:00

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.12.2012
Откуда: Київ
Фото: 1

neformal-63 писал(а):

и "OverClocking Feature" больше не будут пропадать" в пункте "OverClocking Feature"

Вы разнгон с андервольтингом не путаете?

neformal-63 писал(а):

на мою Huananzhi X99-BD4 Gaming v 1.3 со стоковым чипсетом,встало замечательно

По этому и стало, что биос стоковый, не патченный налексом...

neformal-63 писал(а):

хотя в шапке по ссылке воспивается о стабильности на 612 чипсете

Примените Nalех к указаному Вами биосу Кошака и Вы убедитесь, и програматор заодно осилите

Добавлено спустя 6 минут 11 секунд:

neformal-63 писал(а):

Тем более у челоаека плата huananzhi x99 f8 где если не ошибаюсь 612 чипсет

Да.. Будет, если плата первых ревизий и если Nalех применить к биосу 25.05.20 Если rev 2.0 то как повезет.. Но вроде как при прошивке программатором все работает

Добавлено спустя 25 минут 29 секунд:

shmrv писал(а):

В общем, каким-то раком на Биосе от iEngeneer разлоченном v111 реалтек панель отдуплилась.

Просите iEngineer или Nalex исправить в BIOS verb table

_________________
Xeon E5-2678 v3 LC-Power LC-CC-120-RGB, Jingsha X99-8D3, 32 Gb 1333@1866, RX 580 8 Gb Nitro+, ADATA XPG SX6000 Lite 512GB, chieftec proton bdf-1000c

Последний раз редактировалось v111 26.12.2021 17:55, всего редактировалось 1 раз.

N3RO

Добавлено: 26.12.2021 17:45

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 09.12.2020
Фото: 29

Вопрос - в БИОСах от Кота удален микрокод процессора, чтобы работал анлок буста? Вот в этой версии "HNX99TF_200525_kot_v008_B20DBCC3_ALC883_887" например? А то в описании сказано, что пункт Оверклокинга есть и не пропадает. Он есть совместно с анлоком буста или вырезать код все таки нужно? Просто не могу разобрать - посмотреть, сижу с телефона и знакомы просит готовый, стабильный с анлоком...

_________________
CPU: Intel Xeon E5-2678v3
MB: Huananzhi X99-TF rev2.0
RAM: 4x8Gb Hynix 2133mhz ECC (CL15)
VGA: PowerColor RX580 RedDevil 8Gb
PS: Hiper HPU-5B880-PE

v111

Добавлено: 26.12.2021 17:46

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.12.2012
Откуда: Київ
Фото: 1

spaun писал(а):

Bois: 5.11 date 09.15.21

Пока без програматора можете обновится на биос кошака, что бы хоть тайминги могли регулировать https://github.com/Koshak1013/Huananzhi ... 2021-12-13
или на BIOS от iEngineer с разлоченными регионами Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17555361
Но в BIOS от iEngineer могут отсутвувать аудиовыходы в диспетчере реалтек Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17593177
На этих же биосах можете сделать анлок с андервольтингом с помощью S3TurboTool от ser8989 Инфа на Гихабе кота https://github.com/Koshak1013/HuananzhiX99_BIOS_mods

spaun писал(а):

После пробуждения вентиляторы охлаждения проца долбят на максимум...

А вот это главная проблема и решает ее только Ultimate Patcher Tool (Nalex), но на платах rev. 2.0 без программатора лучше не рисковать.
или проверте на BIOS от iEngineer с разлоченными регионами Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17555361
Добавлено спустя 5 минут 3 секунды:

N3RO писал(а):

Он есть совместно с анлоком буста или вырезать код все таки нужно?

Кошак делает стоковые биосы (имеется ввиду без анлока и андервольтинга, иначе их нельзя будет использовать с процами 16хх)... Если в описании написано, что микрокоды обновлены, как вы думаете есть они там или нет

Добавлено спустя 2 минуты 10 секунд:

N3RO писал(а):

"HNX99TF_200525_kot_v008_B20DBCC3_ALC883_887"

Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17593018

Добавлено спустя 18 минут 24 секунды:

N3RO писал(а):

знакомы просит готовый, стабильный с анлоком...

Если плата первых ревизий то вот Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17476802

_________________
Xeon E5-2678 v3 LC-Power LC-CC-120-RGB, Jingsha X99-8D3, 32 Gb 1333@1866, RX 580 8 Gb Nitro+, ADATA XPG SX6000 Lite 512GB, chieftec proton bdf-1000c

neformal-63

Добавлено: 26.12.2021 19:08

[профиль] [Фотоальбом]

Junior
Статус: Не в сети
Регистрация: 26.12.2021
Фото: 2

Цитата:

neformal-63 писал(а):
и "OverClocking Feature" больше не будут пропадать" в пункте "OverClocking Feature"
Вы разнгон с андервольтингом не путаете? Я та кпонимаю,делается там все таки андервольтинг Меню «OverClocking Feature»
Processor > Core Voltage Offset (смещение напряжения ядер в мВ)
CLR/Ring > CLR Voltage Offset (смещение напряжения кэша в мВ)
Uncore > Uncore Voltage Offset (смещение напряжения SystemAgent в мВ)
neformal-63 писал(а):
на мою Huananzhi X99-BD4 Gaming v 1.3 со стоковым чипсетом,встало замечательно
По этому и стало, что биос стоковый, не патченный налексом... Я про стоковый
neformal-63 писал(а):
хотя в шапке по ссылке воспивается о стабильности на 612 чипсете

Примените Nalех к указаному Вами биосу Кошака и Вы убедитесь, и програматор заодно осилите

Добавлено спустя 6 минут 11 секунд:
neformal-63 писал(а):
Тем более у челоаека плата huananzhi x99 f8 где если не ошибаюсь 612 чипсет
Да.. Будет, если плата первых ревизий и если Nalех применить к биосу 25.05.20 Если rev 2.0 то как повезет.. Но вроде как при прошивке программатором все работает

eugene159

Добавлено: 26.12.2021 19:10

[профиль]

Member
Статус: Не в сети
Регистрация: 25.11.2020

Saboteur-2 писал(а):

Так двухголовая мать до кого-то дошла?

До меня нет. Я потерял деньги.

Добавлено спустя 4 минуты 16 секунд:

N3RO писал(а):

Я не смотрел, но вероятность стремиться к нулю. Кот не будет так по-варварски модифицировать биос. Пунт оверклокинга предназначен для E5-1650/1660v3 и i7 в первую очередь, и без апдейта микрокода в биосе эти процы не очень-то и работают.

_________________
Asus X99-Deluxe | Intel® Confidential QK3S@4.2GHz | Micron 128GB ECC
ASRock X99 Taichi | Intel® Confidential QLPM (E5-2699Av4 QS) | Samsung 128GB ECC

Mike1555

Добавлено: 26.12.2021 19:25

[профиль]

Junior
Статус: Не в сети
Регистрация: 17.05.2021

nalex писал(а):

Вдогонку к этому: добавил поддержку ALC888. Ну, как добавил, она там была, но вербы были другие и их было больше, чем надо. Взял вербы из HNX99TF_210915_kot_v001_1FCB1AD0 (теперь их уже меньше, чем пинов) :roll:

Здравствуйте, Nalex
Спасибо большое за проделанную работу, давно ждал фикс для TF c ALC888.

Уже хотел установить, но перед заливкой, вспомнил, что мне нужно открыть раздел Memory Configuration / Memory Thermal для возможности отключения CLTT.
Открываю прошивку в AMIBCP, а там большинство разделов в дереве конфигурации пустые (скриншот прилагаю).
Боюсь устанавливать, так как прошлый опыт подсказывает, что если разделы "поехали", то вероятность кирпича высокая.
Не могли бы проверить ваш крайний БИОС HNX99TF_200525_kot_v008_B20DBCC3_ALC883_887_888?

Скриншот AMIBCP

Вложение:

HNX99TF_200525_kot_v008_B20DBCC3_ALC883_887_888.png [ 34.24 КБ | Просмотров: 6035 ]

_________________
Xeon E5 2630 v3
Huananzhi X99-TF (ver.1.2)
16GB Kllisre DDR4 2666Hz (2x8Gb)
Gigabyte RTX 3060 Gaming OC
Thermaltake Toughpower 750W

Последний раз редактировалось Mike1555 26.12.2021 19:56, всего редактировалось 1 раз.

v111

Добавлено: 26.12.2021 19:55

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.12.2012
Откуда: Київ
Фото: 1

Mike1555 писал(а):

Открываю прошивку в AMIBCP, а там большинство разделов в дереве конфигурации пустые.

Спасибо, что заметили

_________________
Xeon E5-2678 v3 LC-Power LC-CC-120-RGB, Jingsha X99-8D3, 32 Gb 1333@1866, RX 580 8 Gb Nitro+, ADATA XPG SX6000 Lite 512GB, chieftec proton bdf-1000c

N3RO

Добавлено: 26.12.2021 20:02

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 09.12.2020
Фото: 29

v111 благодарю :beer:

Добавлено спустя 3 минуты 43 секунды:

Mike1555 писал(а):

большинство разделов в дереве конфигурации пустые (скриншот прилагаю)

Подтверждаю, тоже сейчас раскрыл БИОС этот и увидел разделы. Есть такое дело.
Товарищ nalex это баг или фитча?

_________________
CPU: Intel Xeon E5-2678v3
MB: Huananzhi X99-TF rev2.0
RAM: 4x8Gb Hynix 2133mhz ECC (CL15)
VGA: PowerColor RX580 RedDevil 8Gb
PS: Hiper HPU-5B880-PE

Новая тема /

Ответить

Сообщений: 57008 • Страница 1438 из 2851 • < 1 ... 1435 1436 1437 1438 1439 1440 1441 ... 2851 >

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа

Кто сейчас на конференции

Сейчас этот форум просматривают: buhg68 и гости: 23

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
