sir256 Материнские платы от викона: https://docs.google.com/spreadsheets/d/1T31CW3EKXJIC9gBsWbD-LBGt1J-nHLDgySSzGZMn56s/edit#gid=0, вроде можно торговаться, если найдете дешевле, есть небольшая гарантия. Лучше его в телеге спрашивать: https://t.me/viknote Особенно вкусные там ASUS ROG STRIX B660-G GAMING WIFI, ROG STRIX B660-F GAMING WIFI, которые позволяют разгонять по шине, но только 12е поколение.

rvspost, я смотрел уже у них, ASUS ROG STRIX B660-G GAMING WIFI в принципе классная плата, только она и подойдет, т.к. mATX. Однако цена с учетом доставки и то, что нет гарантии уже не делает ее такой уж выгодной. Лучше уже тогда переплатить и взять новую за 21 тыс в ситилинке.

я вообще рискнул мать заказывать со штатовского Newegg, да еще и в состоянии "open box". Т.е. эту мать продали, покупателю она чем-то не понравилась (понятно чем - он Максимус купил, ибо на сокете стояла пластиковая заглушка от него) и он вернул ее обратно в магаз. Зато мать обошлась в 425 баксов, а не в 499.99 (как новье с того же Newegg) и не в 600, как хотят у нас.

Немного не в тему т.к. куда запостить не нашел.Вышел новый БИОС для MSI Mortar Max B660M DDR4.Одна из заявленных фишек нового БИОСа - Lock BCLK 102.5 feature new added.Я понял из аннотации что это фиксация для процессоров 13 поколения от перегрева.У меня 12400f в разгоне.Есть риск блокировки тактового генератора?

однозначно да)

Вы уже комментарий к новому BIOS прочли на техресурсах или что называется от балды ответили?

что не понятно в Lock BClK ?
судя по всему это функция и можно выбрать из вариантов

Z790 GAMING X обновлял кто на F5a. Есть улучшения?
Чет немного треск в нагрузке есть, но я хз что это память или мать. Биос пока с завода F2. И питание подключено на мать x8 второй пустует ибо нудный БП ещё в Днс валяется 🤔

А почему сейчас уже версия 5а?

Писк подсистемы питания ЦП Gigabyte Z790 UD. Не стартует с памятью 6000 мгц. #17939448

rvspost
А ?
BOBKOC
Ну он просто поменял. Я видел.
Мож БП нормальный купить и заместить. Мб несовместимость какая 🤔

Всем привет. Извините за глупый вопрос. Смотрел мануал и схему по нужной материнке, есть сомнения, что вывод сделал правильный))
Планируется сборка ПК под игры. К 13900к рассматривается GIGABYTE Z790 AERO G, т.к. единственная белая в доступности + вроде неплохая по исполнению.

Вопрос по линиям PCI. При каком подключении в какой слот будет отъедаться у ГПУ линии? ГПУ будет 4080 или 4090 + 2 SSD M2. И в каком режиме будет будет работать pcie слот, если к материнке будет подключен 1 SSD c pcie4 и 1 с pcie3? Спрашиваю так как встречал у знакомых на разных материнках "особенность", когда в материнку воткнут был ссд с pcie3 > подключалась какая-нибудь 3080 > комп не стартовал, надо было в биосе в материнке ставить режим "авто" или pcie3. В моем случае есть 1 SSD Samsung 980 pro 2Tb (pcie 4), планируется докупить еще один на 2Тб. 1 под игры, другой под систему и файлопомойку, поэтому по скоростям особых критериев нет. Тем не менее не хотелось бы, чтобы имеющиеся возможности как-то урезались. Если купить 970 evo plus, например, норм в итоге всё будет работать (1ый ссд в pcie4, 2ой ссд в pcie3, гпу в pcie4)?

При подключении к M2C_CPU любых устройств. Что это и где найдете здесь: https://download.gigabyte.com/FileList/Manual/mb_manual_z790-aero-g_1001_e_221123.pdf

Не рассматривай, rvspost верно пишет: в верхний слот SSD не поставить, видеокарта урежется. В результате этот качественный радиатор будет болтаться просто без дела.
Бери как у меня. Ну или любую другую, где в верхний м.2 слот выведены PCIe 4.0 линии с проца.

rvspost Благодарю.
Alexx[2] Ты не понимаешь, тут проблема современного гейминга Нужна белая, то не белая) Я как альтернативу смотрел Gigabyte Z790 AORUS MASTER в виде максимального жира + вроде бы серый сочетается с ГПУ и другими, но все же белый захотелось.
Не очень понимаю, на что влияет выведены ли линии PCIe с проца или не с проца. Что я теряю, как рядовой юзер. И по схемам Aero G как не напрягал мозг, не понял какой там слот PCIe с проца\не с проца выведен. Если установить в 2 нижних слота 2 ссд, температуры думаю в космос не улетят. Сборка под игры. На ССД код компилировать не планируется, по крайней мере пока) У меня 980про стоит в простеньком радике от МСИ. Даже в Forspoken с direct storage не было бед по температурам.

pRosta
Ну всё понятно же, ё-моё

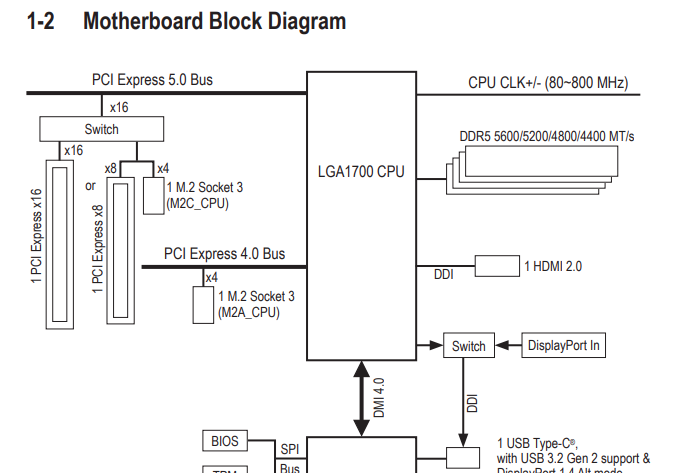

Схема Z790 Aero G. Из проца идёт (влево):

1) х16 линий 5.0
К ним подключен переключатель, который или все линии переключает на видеокарту, если верхний слот м.2 пустой.
Или на видеокарту оставляет 8 линий, а 4 отдаёт в слот M2C_CPU (это верхний). 4 линии теряются.
При этом, если видеокарта версии 4.0, то она получит 8 линий именно 4.0.


2) х4 линии 4.0
К ним подключен слот M2A_CPU
В него можно втыкать любой SSD, он ни с чем не конфликтует, скорость будет - сколько сможет выдать, с ограничением сверху около 7?5 Гб/с.


В общем, если дело в цвете, то брать можно, ссд поставишь в нижние слоты и всё будет нормально. Но глупо

Доброго времечка.
Стоит ли брать ASRock Z790 LiveMixer для 13600K
Память будет работать на 7200

Alexx[2] От души. Спасибо! Вроде уяснил))

Проверь программой (у меня AIDA64 Business 6.88.6400 Final), Сервис_Тест GPGPU без SSD в верхем слоте и с ним. У меня SSD в верхем слоте (охлад_снизу и сверху радиатор) и не парюсь. "ASUS ROG STRIX Z790-E_13900K". Визуально заметных изменений в играх нет. До этого было "ASUS ROG Maximus XII Hero (Wi-Fi)_i9 10900K".
*Asus ROG Strix Z790-A Gaming WiFi D4.
У CPU 12/13-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный PCIe x16_1, так что вариантов переключений просто физически нет.
* Asus ROG Maximus Z790 Hero.
Вариантов переключения несколько:
Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий
Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий.
*Мне "попалась" ASUS ROG STRIX Z790-E - где НЕТ вариантов. Или видеокарта х16+слот М.2_1 без NVMe (пустой) или видеокарта х8+слот М.2_1 с NVMe.

vitosol Alexx[2]
Забыл добавить 5 копеет про отключение линии PCIe на ГПУ. Для ГПУ с поддержкой PCIe 4, даже если в слоте с 16 до 8 урезано, то должно все равно хватать даже 4090. Прям не анализировал тесты, лишь поверхностно результаты смотрел, тем не менее по ним разница есть минимальная только между PCIe. А PCIe4 и 8 и 16 точно должно хватать. Естественно ради ССД отнимать ГПУ линии не планирую. Просто как возможный вариант - тоже не критично будет.
