Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

как там с разгоном память? 5800 хотя бы держит?

F28 официально последний. На 28 не смог запустить xmp1 (5600) зашитый профиль производителя, только 4800! Откатился на F27.

https://www.gigabyte.ru/products/page/m ... support-dl
[F29]9.54 MB 2024-01-01

https://www.aorus.com/motherboards/Z690 ... 11/Support
F29 9.54MB 2023/12/22

я все версии биос тестировал, сижу на F23 на нем стабильно работает 5800 CL 30 ручной разгон
XMP 6000 заводится на всех версиях биос но память сыпит ошибками с любыми настройками и тюнингом таймингов

сбросил настройки в дефолт для проверки.
проц 13700к + плата Gigabyte Z790 Master bios F10, 64Gb DDR5 работают на частоте 6600 по XMP (2x Corsair 32gb DDR5-6600), три М2 SSD, монитор подключен к встройке через DP.
минимальное потребление 3.86Вт - с учетом того что вин10 пережил штук пять смен матерей+процессоров, плюс полно софта установленного.
если выгрузить HWinfo и запустить Aida64 в ней потребление до 3Вт практически падает.

Всем привет !
Не знаю куда обратиться, напишу сюда, может кто сталкивался.
Имеется z790 aorus elite ax 1.1

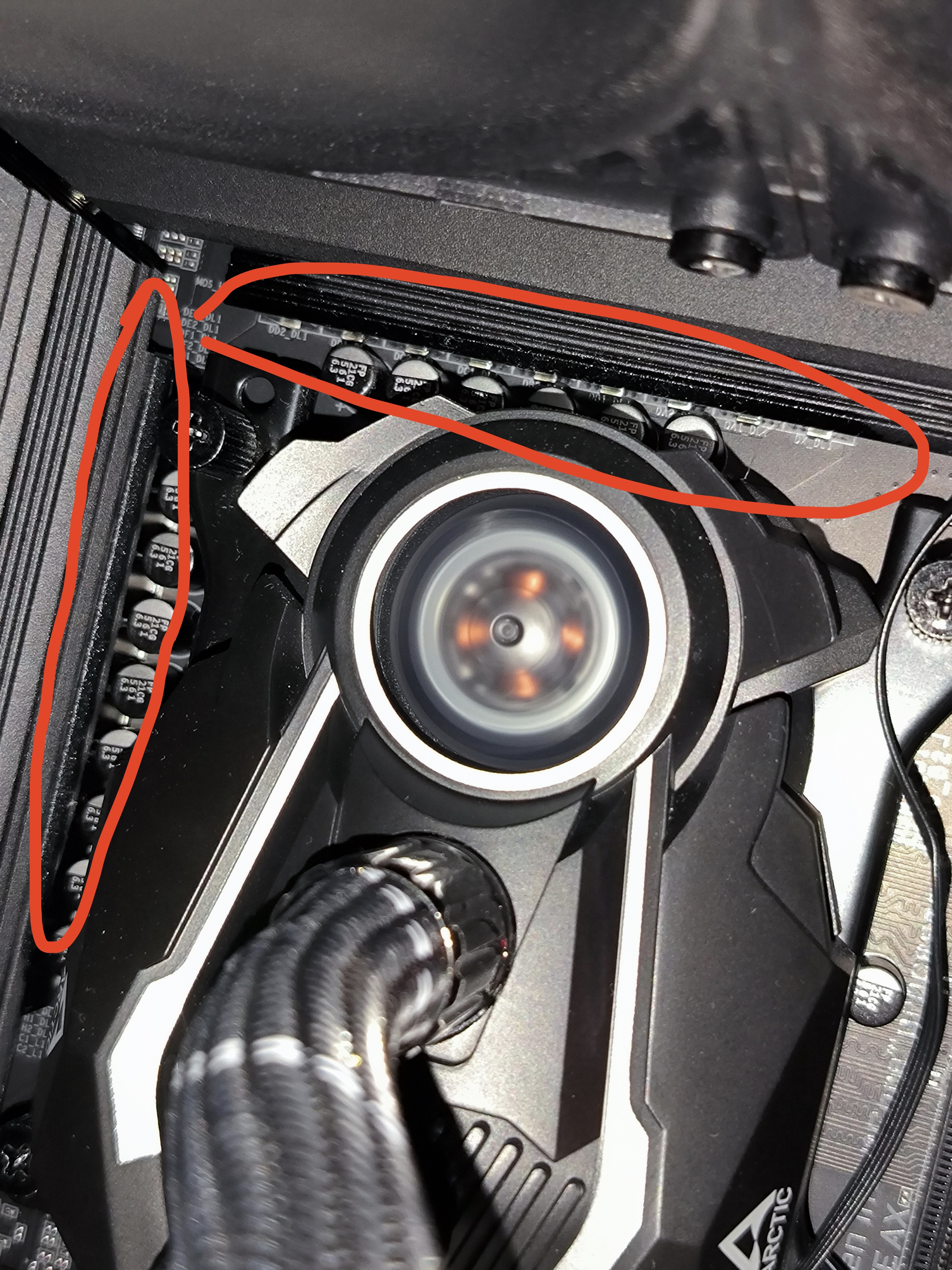

Вчера обнаружил будто жирные подтёки на радиаторах ВРМ.

Подскажите, с чем это может быть связано и что с этим делать ?

Осмотрите внимательно радиатор сжо , нет ли в нем протечек, это как вариант

en4
Под радиаторами термо-прокладки есть? Очень похоже, что они потекли. Если есть гарантия, можешь попробовать обратиться в магазин или в СЦ. Либо, попробовать написать в Тех. Поддержку Gigabyte.

Гарантии считай нет, привозили из РФ.
Конечно там есть термопрокладки, судя по сайту производителя, там стоят Термопрокладки Laird 7,5 Вт/м·К

Как-то была у меня MSI GTX760 Gaming. После некоторого времени обнаружил подтёки какой-то жидкости на радиаторе чипсета. Отнёс в СЦ, показал фотки, вернули денежку.
Сейчас, по прошествии лет, предполагаю, что потеки термопрокладки, а вентиляторы разнесли эту жидкость по видео карте и мат. плате. Помнится, лопасти вентиляторов были жирными.

У MSI GTX770 такой проблемы не было.

Добрый день и с Новым годом . Подскажите, пожалуйста - мать Z690 AORUS PRO , процессор 14 700 KF. Температура VRM в простое 53 градуса - это нормально? ( в нагрузке выше 70 гр. не видел)

Привет! кажется высокие температуры, проверь термопрокладки врм
VRM 33 °C - вот мои температуры в простое, в нагрузке выше 50 не было. проц 13700k в разгоне по всем ядрам до 5.8

Помогите пожалуйста если кто знает в чем причина, 4 часа мучаюсь не могу понять проблему.
Неважно какое напряжение я ставлю в Fixed режиме, плата сама ставит его близко к VID.
Те напряжение одинаковое оставляю например, ставлю частоту P ядра 4600 напряжение менятеся на 1.1в, на 4800 1.15в, на 5000 1.24в и тд.
Либо на одной частоте выше или ниже Vcore ставлю, ничего не меняется.

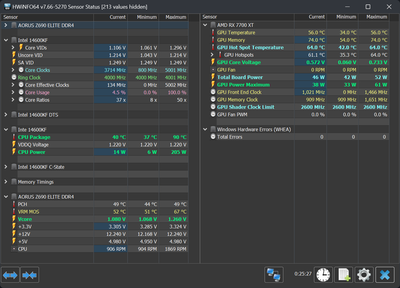

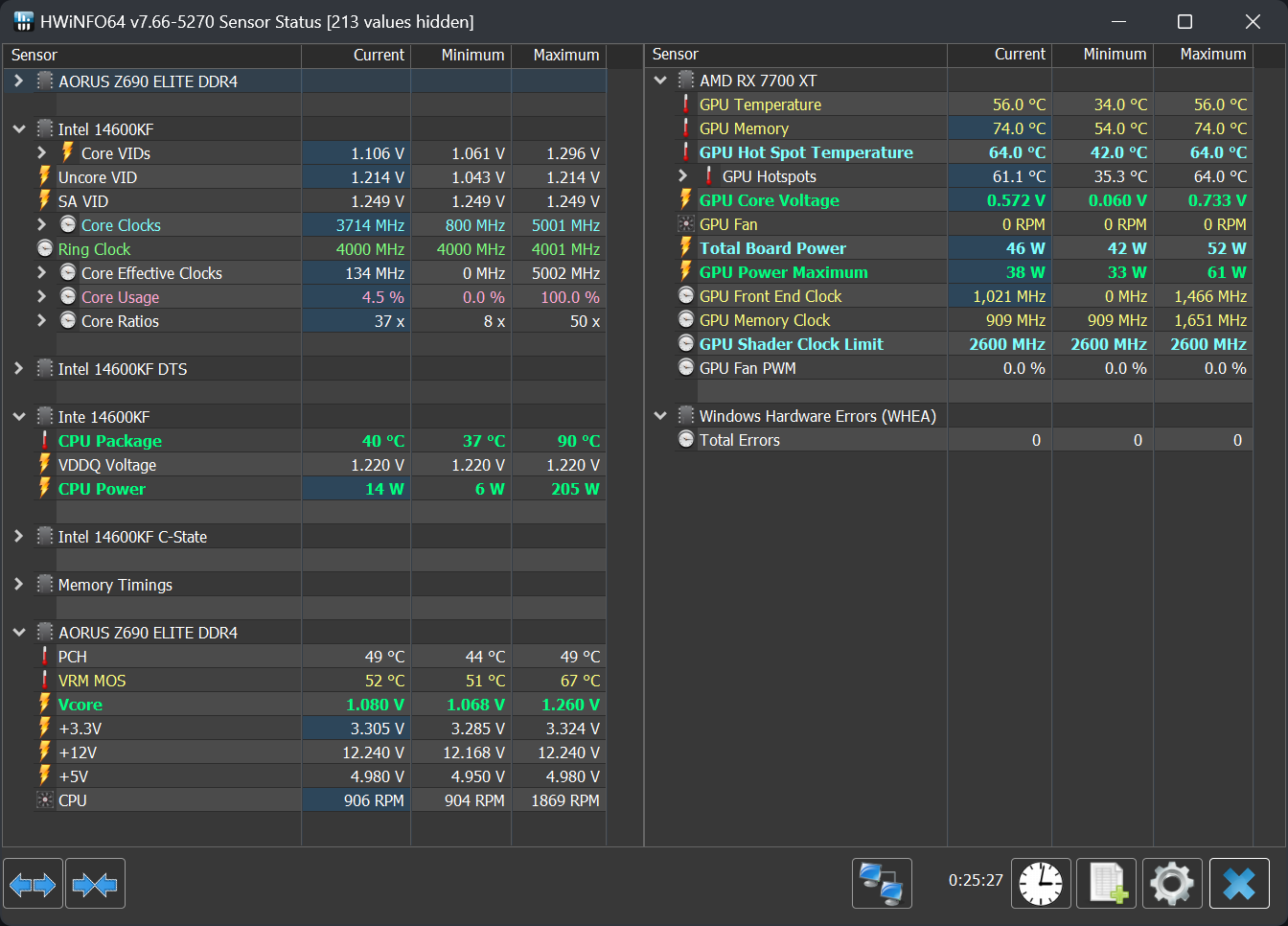

Напряжение отслеживаю последней версией HWINFO. Причем оно прыгает в простое например от 1.08 до 1.26 как на скрине, под нагрузкой 1.17.
Пробовал менять LLC в авто, не помогает.
Проц 14600KF, плата Aorus Z690 Elite DDR4 (bios F29). До этого стоял 12600KF, все нормально работало.
Цель оставить стоковые частоты или даже снизить до 5100мгц, и сделать андервольт максимально возможно.

попробуй сделать андервольт через Intel XTU. 100% всё сработает корректно

Hub1 проц то для чего? если для игр, жора в 200 вт там не будет... 80-100 максимум...

Игры 10%, остальное время кодирование x265 кодеком, так что жор важен.

Для прошки это нормальная температура, не заморачивайтесь.

Vert12, видеокарта подогревает мб, особенно если она умеет останавливать вентиляторы. У меня Z690UD AX (BIOS F7, вроде), в простое тоже около 50-52С на VRM. Причем если включить тот же xmrig (Майнинг на CPU) или другую интенсивную нагрузку, то ничего не меняется - Процессор начинает жрать свой макс. теплопакет в 65-75 Вт и греться, а температура VRM почти не растет, ну может на 1С вырастет. Есть у меня подозрение, что VRM работает в т.н. Full Phase Mode (так это называлось на моей прошлой плате от ASUS), т.е. это режим, когда все фазы питания активны, даже в простое, а не подключаются по мере увеличения нагрузки. Надо смотреть настройки в UEFI, может там можно переключить режим работы, но 52С это настолько низкая температура, что, как по мне, и заморачиваться не стоит:)

Alexey1977 ,
Доброго здравия!
Зашил на своего "мастера" F12 биос. Пока испытываю положительные эмоции, а дальше будет видно.

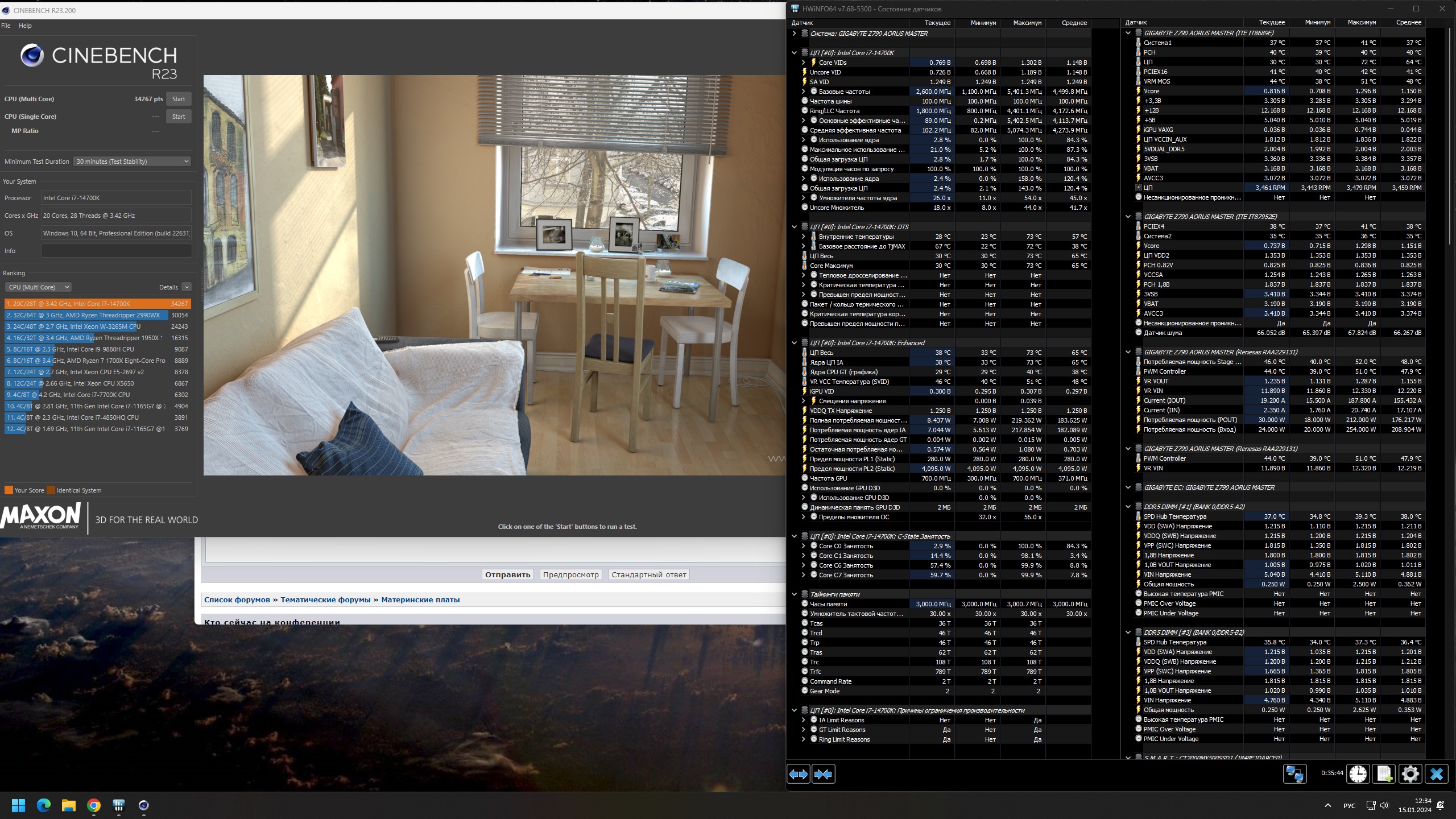

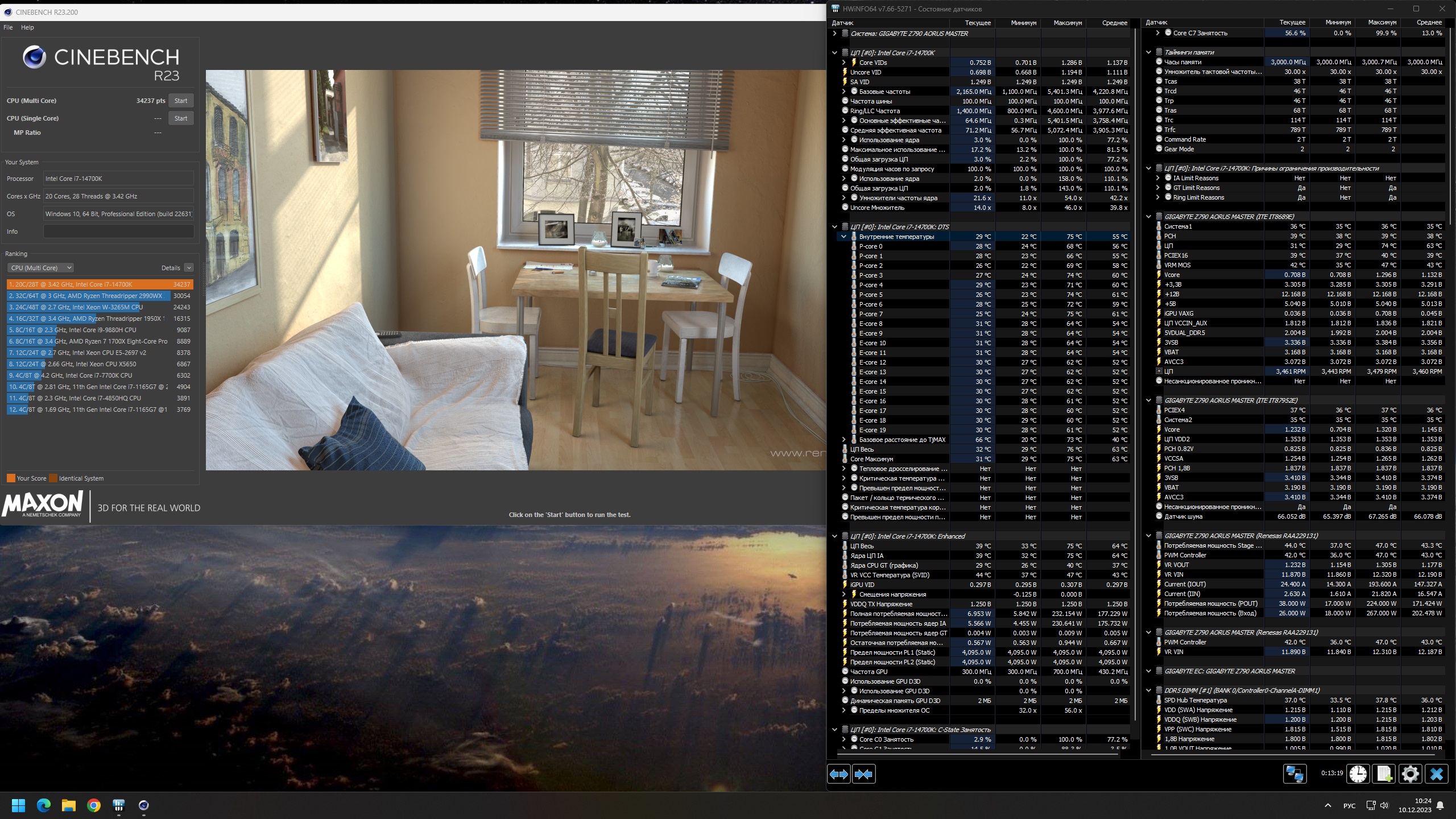

Температура в помещении и настройки в биосах, совершенно одинаковые, но на F10 232W при 75 градусах, а на F12 219W при 73.
Количество "попугаев" в СБр23, практически равное.
Рекомендую попробовать.

Здравсвуйте.
MB Z690 Gigabyte Aorus Master r1.1 перестала работать синхронизация куллеров rgb fusion
Вот так http://www.youtube.com/watch?v=7lvryQzLkX0 точно так же как вот сдесь https://www.youtube.com/watch?v=4sDtmQFyHx8 причем калибровка работает верно, но не сохраняется. И внутренняя подсветка матплаты тоже верно работает.
смог неправильным выбором решить проблему.
Но как правильно сделать не знаю. Обновлял биос, виндус 10,11 переуставливал, драйвера все бестолку.
Пробовал разные версии rgb fusion. Комп новый сначало работало все правильно.

И еще вопрос порт F_U320G (USB Type-C® Header with USB 3.2 Gen 2x2 Support если в мануале посмотреть под номером 15
он односторониий или двустороний? Корпус phanteks p500a выносной кабель typeC флешки итд работают только с однос стороны...

У меня не получилсь ссылки убрать под споллер или как то под текст. Если что отредактируйте.
