Какой?

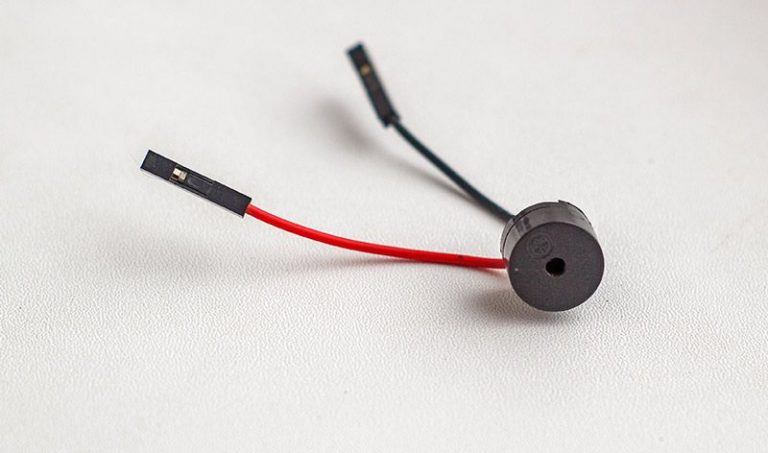

вот готовый, выносной с разьемами, применялся на некоторых LGA775 платах, цепляется прям к разьемам panel
Мне достался с неисправной платой в сборе за 150 руб. Их можно на авито найти)

F_USB3 сам посебе особенный. m.2 Wi-fi использовали? Там перемычки надо правльно выставить Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16978092

Помню, на древнем корпусе была полноценная динамическая головка (хоть и маленькая), а не эта пищалка. Времена...

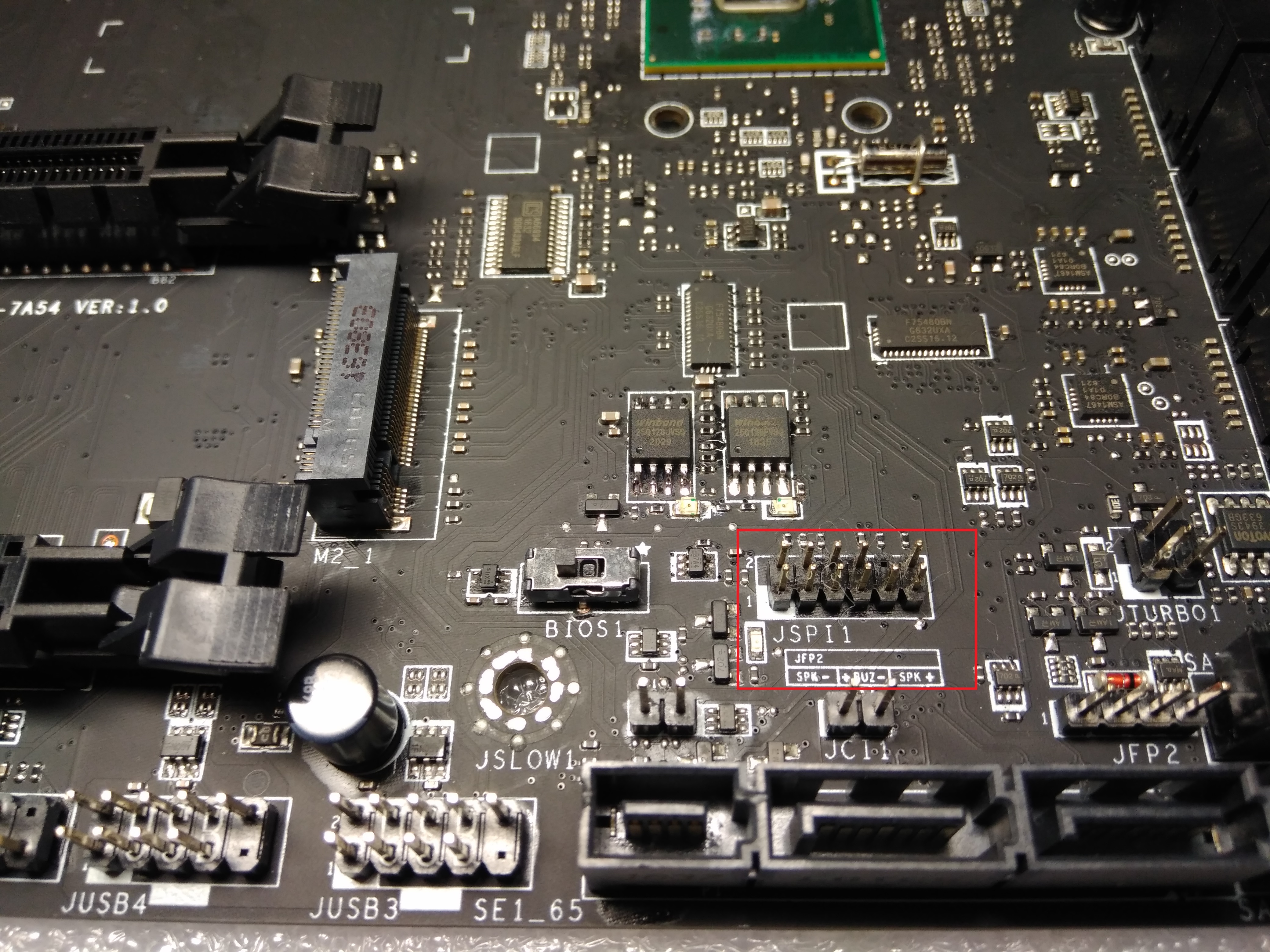

Ну вот, совсем другое дело. К слову в моей ривизии, там где у вас спикер у меня кнопка включения, распиновка вообще не такая как на ревизии 1

Так, мне нужен мегапевел, чтобы он посоветовал максимально качественный динамик спикера, чтобы он мог как роланд играть хотябы https://youtu.be/a324ykKV-7Y?t=81

А в чем разница? там колодку дремелем распилил и все, те же 2 контакта на штырьки одеваются - будет на люой плате работать)

А кстати кто шарит в спикерах, какой можно выбрать с улутшеным тоном...?

Добавлено спустя 46 секунд:
Ну или так... По нашему По Зеоновски

Я всё понимаю, но резать плату за 8к, господь с вами

Дешман С-media CMI8738 с мостом за 871 рубль.
Звук в супермикру это чтобы был.

Saboteur-2, лучше читать оф. даташиты на X99. Там 8 датчиков оборотов и 4 раздельных вывода ШИМ-управления оборотами вентиляторов. И это очень правильно сделано, потому что вентиляторов обычно много, например, 8 и надо знать не заклинило ли какой из них, а вот смысла раздельно управлять каждым из 8-ми нет, можно по два параллельно. Итого получаем идеальную схему управления и контроль за вентиляторами.

eugene159, вот народ покупает разветвители для 4-х пиновых вентиляторов, а понять как это всё работает не могут. У этих разветвителей должны быть общими земля (он же минус питания, черный), плюс питания +12 В и вход управления (4-й пин). А вот с третьим пином (тахометром) всё намного интереснее. Это же по сути выход с вентилятора. Если несколько выходов тахометра с разных вентиляторов объединить в один, то получится серьёзный "конфликт интересов". Представляете, что там за сигнал будет? Будет какой-то шум))) Я не удивлюсь, что есть такие уникумы, которые думают, что если подключить к одному разъёму на мат. плате несколько параллельных вентиляторов, то BIOS должен распознать каждый из вентиляторов по отдельности))) Ну а почему бы и нет? USB-хаб как-то же работает. Так что тут вынос мозга гарантирован.

Да не один там выход.

Saboteur-2, вот я Вам поражаюсь. Откуда такая информация? Это Вы сами придумали, что где-то в цепях управления ставят разделительные конденсаторы, как в звуке или на радиочастотах? Там импульсы положительной полярности, а если Вы поставите разделительный конденсатор, то отсечёте постоянную составляющую и получите гарантированный 0 на выходе. Вентилятор будет крутится на минимальных оборотах, либо отключится (если есть такая функция).

Saboteur-2, вот я Вам ещё больше поражаюсь! Это приколы такие? Зачем на плату подавать +12 В, чтобы проверить напрямую подается напряжение или через транзистор?! При таком подходе Вы ничего не узнаете. А если "воображаемый транзистор", которого нет, естественно, на китайской плате, будет открыт?! Ну и получите Вы те же +12 В. И какой вывод будет? Транзистора нет?
Всё делается намного проще. Переключаете мультиметр в режим измерения низкого сопротивления. И на выключенном ПК измеряете сопротивление между выводом +12 В на БП (желтый обычно, но в последнее время мода на чёрные провода) и 2-й ногой на 4-пин коннектора мат. платы. Если сопротивление доли Ома, то не там никаких транзисторов. Если же сопротивление очень большое, то транзистор там имеется.
Мне смешно, но даже на бюджетной древней материнской плате Intel DH55HC есть транзисторы для управления 2-х и 3-пиновым вентиляторами, кроме разъёма CPU-FAN. Смешно, потому что Intel ввели стандарт 4-х пиновых вентиляторов, но на своей плате всё равно оставили возможность управлять по шине +12 В.
P.S. Ну и хочу скачать, что зря только время потратили на изучение функций управления вентилятора с чипсета. Не встречал ещё ни одну материнскую плату, на которой бы это было так реализовано. Всегда всё управляется от мультиконтроллера. По-видимому, из-за того, что в случае неправильного подключения вентиляторов МК поменять дешевле, чем чипсет.

Это всё условности. Частота может существенно отличаться.

Давно уже всё придумано - https://mysku.ru/blog/aliexpress/80959.html. Но мы читать не хотим.

Розе - это зло. Но разбавить тугоплавкий бессвинцовый припой хотя бы, проверенный военными, ПОС-61 не помешает. Т.к. это снизит риск отрыва контактной площадки платы. Ну и нижний подогрев платы никто не отменял. Пожалуй - это самый важный аспект в ремонте материнских плат.

v111, Вы самого главного не заметили. На Jingsha X99-8D3, если верить таблице, стоят 12 транзисторов в нижнем плече (по два на фазу), на X99-TF/F8 - всего шесть (по одному на фазу).
Это Вам ни о чём не говорит?

m.2 wifi не пользуюсь по вашем же советам менял перемычки после чего система отказывалась стартовать c посткодом A6.

Да нет же. Не плату, имелось ввиду колодку с 2 проводками этого динамика адаптировать сразу под всё.

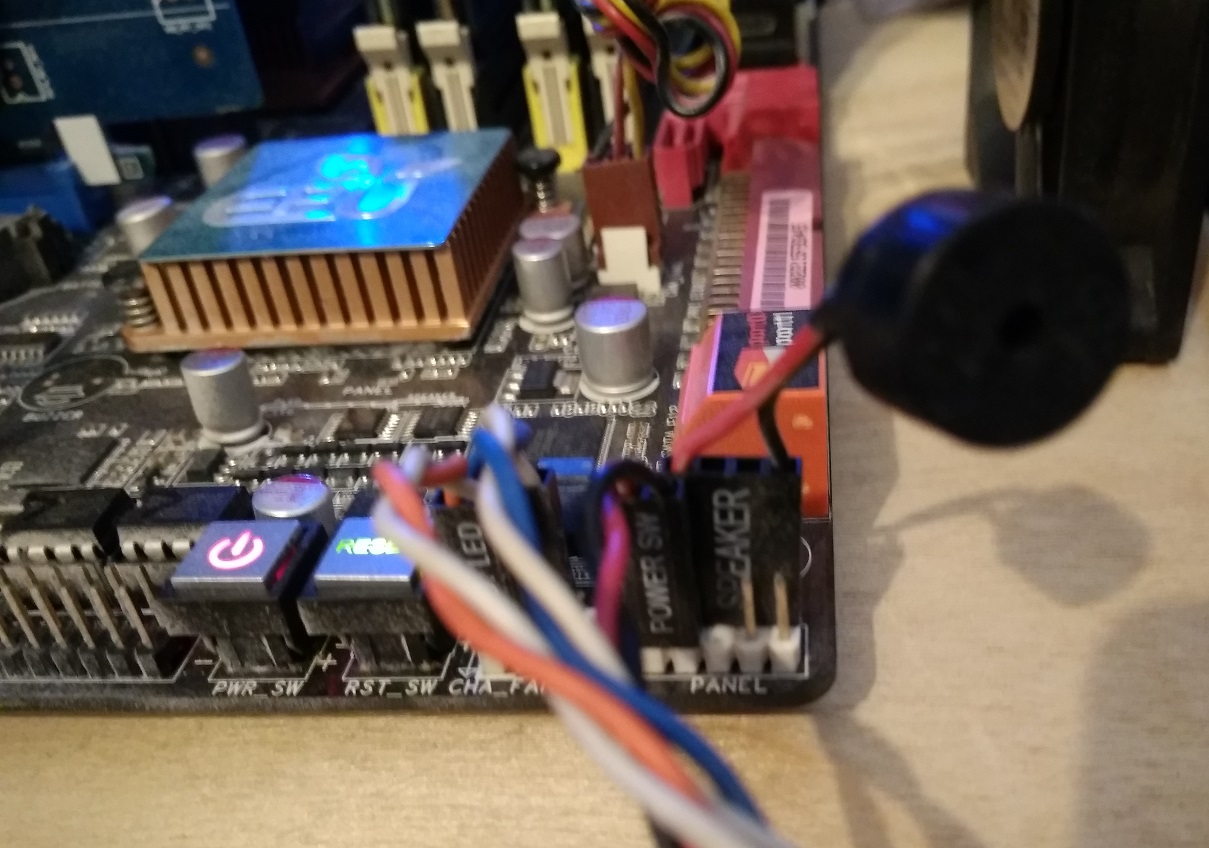

Там колодка 4-пиновая + и - по краям, 2 посередине не зайдействованы. Пишалка на фото и распиновка на панель с Асус серии P5K , P5Q для тех, у которых не был на плате распаян динамик.
Вот этот портативный звучит тише, мягче и не такой истеричный, чем те, что были распаяны с завода.

У тебя пригорело или не полностью проснулся?
Даташит покажи, а именно страницу и то место, где указана маркировка выходов твоих 4-х выходов ШИМ.
Конденсаторы ставят для разделения цепей. В супермикре - стоят RC цепочки. Звонятся все напрямую (я этого не ожидал).
Про питалово отдельно подать - чтобы не было зависимости.
И про N76E003 повторюсь, я же не просто так на китайца сослался и на то, что ссылки на эти херовины (которые на ваших мушках рассматривали) давал.

Да, и таки ссылку на даташит Х99 я дал.
Да2, какой-такой мультиконтроллер управляет вентиляторами? Имя, сестра! Имя!

Насколько знаю, на нормальных китайский хабах (не удлинителях-разветвителях) все вентили, подключенные к портам хаба управляются по одному , обычно подключенному к обозначенному красному разъему, который воткнут собственно в cpufan/
При этом, конечно, рекомендуется, чтоб вентили были одинаковы по характеристикам.

Да потянет и эта плата с хорошим обдувом, если не нагружать процессор сильно + отключить несколько ядер. А так из китайских плат есть модели с более мощным VRM: 8D3, AD3 (по идее и AD4, но в таблице почему-то указано по 1 мосфету в нижнем плече на фазу, хотя в обзоре у Технопланеты вроде по 2). Ну или смотреть на бренды. ASUS говорят проще всего с анлоком для Xeon v3. На MSI анлок слетает после сна (просто никто там BIOS не допиливал на это дело). Брендовые платы только с DDR4.

Да нужно как на брендах делать отдельную "гребёнку" для внутрисхемного программирования, тогда и проблем с оторванными дорожками на плате не будет. Вот как это реализовано на моей плате MSI:

Предлагаю Вам на отдельной платке распаять такую же гребёнку, эту платку жёстко закрепить через стойку и правильными скрутками тонким проводом МГТФ соединить с микросхемой флэшки-BIOS. Преимущество такого решения очевидно даже с точки зрения электроники. Микросхема будет на родной плате и в максимальной близости с шунтирующим конденсатором в питании! А это важный аспект стабильной работы микросхемы. Если же Вы на проводах располагаете микросхему, то нужно в максимальной близости ставить шунтирующий конденсатор.

Качественнее всего будет звучать чистый синус 440 Гц или 880 Гц (нота "ля"). Это как у проводного телефона, когда снимаешь трубку. Заодно можно и гитару настроить.
Чтобы получить синус, нужно спаять генератор с маленьким усилителем на ОУ и вывести всё это дело на какой-нибудь маленький динамик.

Я такую плату покупал в 2002 году за 250 рублей. Пентиум 1 едва тянул её. Процессор был загружен на 100%, т.к. в этой ЗК всё софтово реализовано.

а ничего не изменилось.как придет увидишь

Ах, да, как это я забыл, а...
Вы знаете, что такое скважность? Несущая частота?
Скажите, а если на TV-Progress вместо 500 герц частоту сделать в 10 килогерц - он работать будет или тупо будет считать, что у него постоянно открытый тиристор?
А К140УД7 можно использовать в качестве компаратора?

через ЗАГС Официально

Добавлено спустя 2 минуты 4 секунды:
увидел-заказал обычно так делают а не наоборот
