Настоятельно советую дождаться когда плата будет на руках и делать по месту.
Несовпадение например ширины изделия или отклонение отверстий на пол-миллиметра обернется серьезной проблемой.
Также размеры новых радиаторов будут зависеть от используемых кулеров, выпирающие ребра и крепеж у всех разные.
Размеров мне не жалко, но "если что" попрошу ко мне без претензий, мой инструмент и глазомер не идеальны.

Huananzhi F8D ver2.3, штатные радиаторы, оба идентичны.

Если платы на руках еще нет можно заняться нахождением заготовок под радиаторы, потом останется только чуть подогнать размеры и просверлить крепежные отверстия.
По длине должно быть примерно 110,
ширина 16..18мм,
высота по желанию, чтобы в корпус влезло и ничему не мешало.
Плоскость нового радиатора должна накрывать прямоугольник не менее 75х16мм (см фото).
В текстолите 2 отверстия d3, новый радиатор можно крепить винтами М3.

Для прижимных пластин можно взять полосу прочного, не сильно деформируемого металла,
длина 100..110, ширина 15..20, толщина 2..3,75мм (на фото 110х20х3,75).
Желательно установить через прокладку, маска на плате легко повреждается и пластина может устроить кз.

При снятии радиаторов термопрокладки скорее всего повредятся, часть прилипнет к радиатору, часть к мосфетам.
Размеры термопрокладок: штатные 85х14х1, впритык подойдут 75х14, себе купил квадрат 50х50х1 и порезал 3мя полосками.

Напоследок мой колхоз-тюнинг.
Штатные радиаторы обжигали руку, сейчас чуть теплые. Особо под нагрузкой систему не тестил, только недавно радиаторы заменил.
Бу радиаторы от какой-то пром.аппаратуры, уже попиленные кусками, нашел на местном радиорынке.

В ШАПКЕ

Товарищ тупо не понимает про что говорит. Данный разъём NVME m.2 только для NVME устройств с шиной PCIe-х4 и всё. Это как переходники PCIe-х4 to NVME.
Как для примера.

PS: я тут перед новым годом кингдиан кингстон взял и о горе - там тоже не было половины контактов - пустой текстолит.

Добавлено спустя 11 минут 14 секунд:
Продолжу дерибан материнки...


Биос ещё не сливал. Нужен?

Доброго вечера! На tf нормально всё. Раз 5 прошивал биос. Ни разу глюков не было. Тьфу 3 раза. Сегодня первый раз вылез синий экран. В простое. Странички инета открыты были и всё. Грешу на завышенный андервольтинк процессора. -90 в синьку вылетал , поставил -80. А тут решил попробовать -85. Все тесты стабильны. Игры нормально. А сегодня в простое ушёл в синьку. С -80 такого не было. Вернул -80. Понаблюдаю дальше.

Kllisre X99-D8?

Добавлено спустя 1 минуту 32 секунды:
Главная сложность при андервольтинге добится стабильности процессора, при чем не столько под нагрузкой, сколько в простое, что бы система не уходила в BSOD

Вернул обратно на - 80.

А... ZX-99EV3_V1.31... Биос 01/30/2021? Давай... А то у Кошака 2020/04/20

Добавлено спустя 8 минут 9 секунд:
Шо там с таймингами и смартфаном (особенно после сна)?

Какой сон?
Я же написал, что питалово всё напрямую с шины +5v. Точка. Нет тут упячки и быть не может.

S3 нет и быть не может. S1 - под вопросом.

Да, дочке именно такую Kllisre D8 купил, ещё в мае 20-го комплектом с процем и памятью. Но ничего такого дикого не помню. NVME работает, терабайтник чуть позже брал. Завелось всё как положено. Всё до сих пор работает отлично.
По поводу неполноценности слота даже не знаю. Тогда же урвали ей новую 1660 super за 6700 грн. Вроде всё работает без проблем. Где то это можно точно посмотреть? Вроде на производительность не жаловались. Они там с младшей во всякие шутеры рубятся по интернету.

--
В GPU-Z всегда писало, что порт полный 3.0 x16 как и на джингше 8D3. Я это проверял в свое время.

v111 Приветствую, вообщем прошивал несколько раз программатором x99tf rev2.0, и видимо все таки так и было изначально, что когда подключен только cpu_fan1, то в аиде обороты показаны верно, но стоит подключить дополнительно вентиль в нижний 3пин, который тоже регулируется на удивление, то обороты шасси и cpu меняются местами в аиде, программатором пробовал и родной 15.09.21 и родной последний, инженеровский из шапки с налексом и от кошака v008 от 25.05.20 с налексом, на всех такая ситуация. А начал пробовать другие прошивки только потому, что на биосе HNX99TF_200525_kot_v008_B20DBCC3_ALC883_887, который в ноябре появился нет нет видеокарта работает только в режиме pci-e 1.1 в играх и в 2.0 не переходит (GTX460), только перезагрузка помогала, при этом в биосе все стоит как написано на стр.1349... Собственно мог ли биос от инженера как то повлиять на обороты, что даже программатор теперь не помогает или все таки такая ситуация изначально? И можно ли как то исправить режим работы видеокарты, может еще дополнительно что-то в биосе нужно переключить?

Подскажите из за чего падает скорость при копировании. 4Гб качаю с папки в папку одного винчестера(SATA). Процентов 30 летит со скоростью 125Mb, потом резкий свал до 25 и с этой скоростью до окончания закачки.

Ну если действительно винчестер, то возможно фрагментация

С фрагментацией всё в порядке. Всё ставилось на отформатированный диск.

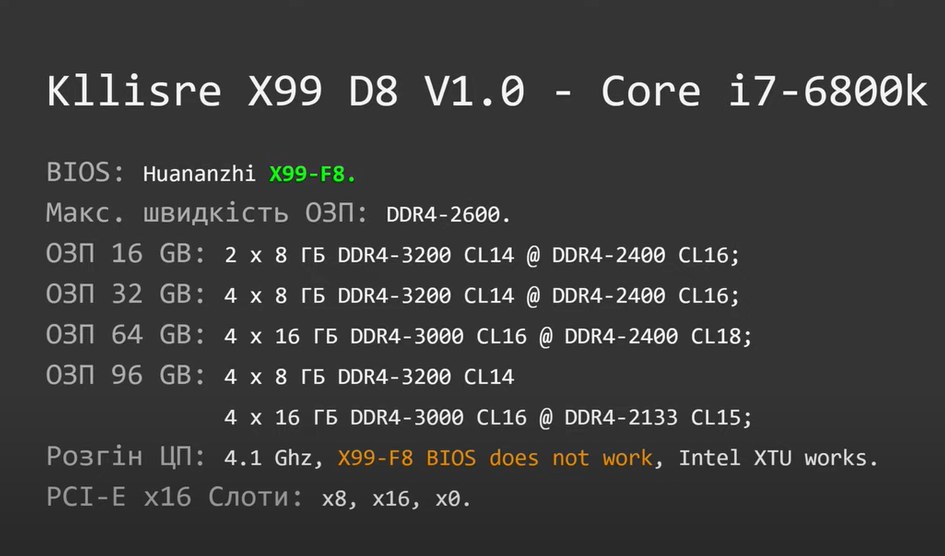

Дошло... От проца зависит... С Core i7-6800k например слоты PCI-E буду работать как x8, x16 и x0 (не рабочий) Мійконст подсказал https://www.youtube.com/watch?v=u__OXCuxM_U

Забирайте...

Закажи на Али у нашего соотечественника нормальные радиаторы и не нуже будет ни какой колхоз.
Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17597790
Я себе поставил и вид классный и температура ВРМ упала.
Если нужен чертеж, пиши в личку. Он мне сделал по чертежу, встали как родные.

А вот тут загадка... Я лично кроме CPU_FAN1 никаких вентиляторных разьмов не испольовал... По этому даже не догадывался о такой ерунде... Надо смотреть.... Может у колег есть какие предположения...? Но это влияет как то на регирувание оборотов CPU_FAN1? Или только в утилитах не коректно отображаютя?

Кстати давно хотел спросить. Читал в предупреждениях. Утилиты Auslogics driver update, IObit Driver Booster и другие аналогичные по действию, а также необязательные обновления Windows 10 и 11 повреждают bios китайских материнских плат x99. IObit Driver Booster постоянно им драйвера обновляю. Вроде не было ничего необычного. Или это к tf не относится?

Здравствуйте. Купил плату Jingsha x99 dual f2. Процессоры e5 2673v3. Первый сокет вообще не видит оперативки. Ошибка EE. Лампочки не загораются. Второй процессор видит все планки. Поменял процессоры местами, не помогло. Хоть показывает ошибку через некоторое время система запускается, код AA. Если нет планок в слотах первого сокета, запускается без ошибок. Оперативки первого проца не видит в системе. Есть четыре планки по 8гб ECC samsung. В данный момент все планки поставил для второго проца. Так вроде работает. Хотел узнать, у кого-нибудь была подобная проблема? Как решить?

У меня кстати 3 пиновый нижний запитан. Я маленький вентилятор подвесил как дополнительное охлаждение к VRM. Сбоку обдувает радиатор. Но не заметил регулировки на нём. Ощущение, что молотит на полную. Вот почему у меня показывает 2 вентилятора работающих наверное. Завтра поэксперементирую.
