_bot_

Добавлено: 14.12.2018 14:06

[профиль]

Junior
Статус: Не в сети
Регистрация: 01.01.2011

Китайские материнские платы Х99 (Intel C612), socket LGA2011-3

FAQ по китайским материнским платам LGA 2011-3

Гайд по сокету 2011-3

ИНФОРМАЦИЮ ПО АНЛОКУ (АНДЕРВОЛЬТИНГУ), НАСТРОЙКЕ BIOS и САМИ BIOS ТАКЖЕ МОЖНО НАЙТИ НА "ГИТХАБЕ Koshak1013 (phants)"

Вопросы по ОЗУ обсуждаются в отдельной ветке Обсуждение и разгон оперативной памяти на китайских Х99

ВНИМАНИЕ!!! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!

сообщения ниже красным ввиде ссылок

После покупки, а также при любых проблемах, если не стартует или висит на посткоде, не видит планку ОЗУ, в первую очередь протереть контакты оперативной памяти, процессора и видеокарты этиловым или изопропиловым спиртом, бензином калоша или их смесью, также можно промыть разъемы оперативной памяти на материнке, при этом избегайте попадания спирта или бензина на термопрокладку VRM. При производстве китайских плат используется не самый качественный флюс, который плохо смывается. При нагреве флюс может растекатся и нарушать контакты в слотах ОЗУ. Поэтому, если у Вас не работает слот ОЗУ, промойте его бензином калоша из шприца! Проверте целостность контактов сокета. Может также помочь в некоторых случаях переустановка процессора (достать -поставить обратно, плохой прижим контактов). Также настоятельно рекомендуется проверить крепления сокета - четыре винта под звездечку. Бывают случаи, что винты плохо затянуты. Особое внимание уделите, установке кулера, особенно с родным креплением, равномерно затягиваем винты недопуская перекосов. Если плата не стартует или висит на посткоде (особенно FF), крайне желательно подкинуть другой БП и видекарту... То что у Вас блок питания или видекарта "100% рабочие" и без проблем работают на другой системе в даном случае ни о чем не говорит!

У кого OS на NVME GPT и видеокарта умеет UEFI советую отключить CSM во избежание проблем с загрузкой OS или отсутвием изображения по DP или HDMI при загрузке OS!!!

ВНИМАНИЕ!!! Видеокарта работает в режиме PCI-E 1.1!!!!

ВНИМАНИЕ!!! Порт PCI-E в котором видеокарта сыпет апаратными ошибками

При проблемах со звуком, в т.ч. с отсутвием аудиовыходов в диспетчере Realtek, советую попробовать альтернативный драйвер AAFDCHDriverMod (AAF DCH Optimus Sound)

Десктопная DDR4 работает безпроблемно только 16 banks, 4 и 8 banks не поддерживается!

У кого старая видеокарта без поддержки UEFI проверяйте наличий модуля CSM в BIOS iEngineer, потом (если CSM нет) или искать видеокарту с UEFI или шить программатором. Никакие сбросы и настройки в слепую не помогут. Если у Вас диск GPT, то возможно подожать загрузки OS, а если MBR, как вариант создать флешку GPT с Windows Live, отключить HDD и SSD, одним словом попробовать загрузиться с флешки и прошится. Посмотреть поддерживает ли Ваша видеокарта UEFI можно в GPU-Z

Утилиты Auslogics driver update, IObit Driver Booster и другие аналогичные по действию, а также необязательные обновления Windows 10 и 11 повреждают bios китайских материнских плат x99

Утилита CPU-Z, может умышленно не корректно отображать количество каналов памяти на китайских платах, для 100% уверенности используйте другие утилиты, например AIDA64, HWiNFO или смотрите в BIOS memory topology.

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

Материнские платы X99Z-V102 и Huananzhi-AD3 и другие с ЗАВОДСКИМ БИОСОМ при сильно заниженных таймингах оперативной памяти перестают стартовать. И сброс биоса перемычкой, выниманием батарейки и прочими способами вам не поможет!!! Единственный выход из положения — прошивка программатором. При разгоне процессоров с разблокированным множителем (к примеру 1650v3) возникает такая-же аналогичная проблема. Решения тут два: либо установить вместо него любой другой (подойдёт даже 2620v3) либо опять — прошивка программатором.

На материнской плате X99-TF переход с заводского bios от 28.10.19 на bios от 25.05.20 может привести к неработоспособности памяти KLLISRE DDR4 PC4-3000U, материнская плата виснет на пост коде BF

На китайских материнских платах x99 СОН работает или не работает не зависимо от анлока (андервольтинга) турбобуста! При использовании драйверов анлока EFI или FFS (DXE), после выхода из режима сна процессор будет работать на дэфолтных частотах. Для восстановления нормальной работы анлока турбобуста придется перезагружать компьютер! Возможны зависания после пробуждения на пост кодах и в ОS. Для нормальной работы анлока после сна используйте драйвер анлока FFS (PEI) или Ultimate Patcher Tool от Nalex. Гибернация при анлоке работает в штатном режиме!

ВНИМАНИЕ!!! Ultimate Patcher Tool 100% корректно работает только на серверном биосе HUANANZHI от 25.05.2020 для плат на основе C612. Владельцы плат с десктопными чипсетами, а также владельци плат на основе C612 при использовании "десктопных" биосов (начиная от 17.08.20) могут получить кирпич. Huananzhi X99-8M/8MD3/F8/T8/TF (25.05.2020 - всё работает) (17.08.2020 и новее - !НЕ РАБОТАЕТ! - пост-код 79) ПРОГРАММАТОР крайне желателен.

Проблема-Решение. Доработки. Баги.

ОБЯЗАТЕЛЬНО ЧИТАЕМ ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS
Ускоряем загрузку BIOS и OS (Убираем писк при старте)
Устраняем пост код 73
ВОССТАНОВЛЕНИЕ ЗАГРУЗЧИКА WINDOWS на Jingsha x99 dual BQ36 v1.1 (и других платах)
Зависает система при использовании AIDA64 - датчики
Проседает частотат шины FSB 100.00MHz
ЗВУК

Нет звука на передней панеле
Звуковая карта не воспроизводить звук 5.1
Кратко о звуке на китайских платах
СОН и ГИБЕРНАЦИЯ

Настройка сна и гибернации
Джампера (перемычки) JPWR и пробуждение от сна (гибернации) от клавиатуры (мышки)
USB

Проверку работоспособности USB проводим на "задних" портах. При любых проблемах подкидываем другой БП, а лучше USB HUB с внешним питанием, дабы отсечь "железные" проблемы.

USB 3.0 "отваливается" или падает скорость. Предварительное
Решение проблемы с USB портами ("заикается" звуковая карта)
Про джампера (перемычки) USB_SW, разъём F_USB3 (USB 2.0 на переднюю панель) и WI-FI Bluetooth модуль m.2 x99-TF
Отсутствует значок "Безопасного извлечения устройств" в USB 2.0 портах на Huananzhi Gaming X99-TF

ОХЛАЖДЕНИЕ и SMART FAN
Замена штатных вентиляторов охлаждения VRM X99-TF на аналогичные, но с шариковыми подшипниками
Размеры радиатора VRM x99-TF (F8,T8)
SMART FAN HUANANZHI, разъёмы CPU_FAN и СОН
SMART FAN JINGSHA (Kllisre) X99-8D3 X99-D8 CPU_FAN1/CPU_FAN2
Есть отзывы, что подключение-отключение нижнего 3 pin вентилятора нарушает работу Smart Fan, требуется сброс настроек биос и повторная настройка Smart Fan, предполагаю, что это связано с особеностью серверных бисосов
Чиним Smart Fan на Machinist v102a K9
Настройка Smart FAn на atermiter (plexhd) x99
Установка кулера LGA 2011 v3. Как не убить плату
ИЗОБРАЖЕНИЕ ВИДЕОКАРТА

НЕТ ИЗОБРАЖЕНИЯ
Не работает старая видеокарта или не работает новая видеокарта в старых системах
Mashinist X99Z 102 не работает без видеокарты
Отсутствие изображения при отключении CSM модуля. Machinist X99-RS9
ОЗУ и SSD

Резервирование оперативной памяти BIOS. Windows видит не всю ОЗУ или куда пропало 200 мб
X99-TF. В Bios пропадает параметр Memory Frequency
Открываем тайминги оперативки на X99Zv102
Как сделать доступной настройку частоты ОЗУ на заводском bios X99-TF без его модификации
Отвал диска KingSpec M.2 NVMe SSD PCIe (WHEA-logger 17) Machinist X99-RS9

НАШ КОЛХОЗ

Доработка Jingsha X99 V1.0 (X99-8D3) и JINGSHA (Kllisre) X99-D8
СЬЕМНЫЙ (ОТКЛЮЧАЕМЫЙ) speaker (beeper buzzer) на примере x99-TF
ОХЛАЖДЕНИЕ VRM
Как я колхозил "кастомный" радиатор VRM на материнской плате Athermiter/PlexHD ZX99-EV3 v1.31
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним 60 мм
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним JMicron 80х80х25, 12 вольт от zebs
БЮДЖЕТНЫЙ КОЛХОЗИНГ ВРМ на примере Huananzhi X99-TF rev2.0 от N3RO
Самодельный радиатор для охлаждения зоны VRM с обратной стороны материнской платы HUANANZHI X99 X99-TF v. 2.0. от Brandmajor
Колхоз охлаждения VRM Huananzhi F8D ver2.3 от mt01
Эффективный радиатор на VRM Huananzhi slonick56
ОХЛАЖДЕНИЕ VRM своими руками После ВАХТЫ
Охлад VRM радиатором от 1U от ahm
Охлад VRM радиатором от индукционной плиты от pavel_RF
Модернизация охлаждения VRM на Huananzhi X99-TF от Владимир Мирошниченко
Охлаждение VRM платы huananzhi x99-tf своими руками от ONover
Охлаждение VRM платы Machinist X99-K9 v.2 радиатором Asus M3A32-MVP от zerbino
Водяное охлаждение VRM на X99-TF от Begemot41
Убираем неровности мосфетов VRM от Bemon Bemonov
МИКРОСХЕМА BIOS
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) КОЛХОЗ
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) от Fox Bredman
Сьемная микросхема BIOS x99-TF от mozg13
Доступ прищепкой к микросхеме bios и охлаждение VRM на X99-TF от MickMPS
ПАНЕЛЬКА ДЛЯ МИКРОСХЕМЫ BIOS от Begemot41
ПРОШИВКА BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ (на постоянку, колхоз) от ser8989
Временное решение для ПРОШИВКИ BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ и адаптера под SOP-8

МАТЕРИНСКИЕ ПЛАТЫ. Выбор. Тесты. Сравнение. Обзоры.

Основные отличия китайскиx материнских плат Х99 от брэндовых

1. Изготавливаются в основном на серверном чипсете Intel C612, за редким исключением на десктопном чипсете Intel X99 Express, а также изготовливаюcя на различных десктопных чипсетах H61, H81, B85, Q85, Q87, Z87..... и серверном C226.
2. Разьемы под вентиляторы не регулируемые, за исключением процессорного, который в свою очередь не регулируется после сна и крутит на 50% независимо от температуры процессора, что решается правкой BIOS. С конца 2020 года начали выпускатся платы (типа Machinist V102A, V104, K9) с не регулируемым разьемом CPU_FAN, причиной оказалась "утереная" перемычка на плате.
3. Некторые температурные датчики, например VRM, отсутствуют, а наличиствующие могут подавать неверные значения.
4. На некоторых дешевых моделях может отсуствувать режим сна.
5. Некоторые дешевые платы при наличии двух или четырех слотов ОЗУ могут работать в одно или двух канале соответственно!
6. Как биос прошита не оптимизированная общая заготовка AMI, на некоторых моделях могут отсутствовать, некоторые необходимые настройки, например, регулировка таймингов. Причем настройка таймингов может быть скрыта хитро, и вернуть ее через amibcp не получится, а только через ЗАД

ОБЗОРЫ И СРАВНЕНИЕ

СРАВНИТЕЛЬНАЯ ТАБЛИЦА МАТЕРИНСКИХ ПЛАТ
Инструкция по выбору материнской плат на LGA2011-3 с AliExpress. Для работы и игр. BIOS, Unlock TB
Обзоры китайских материнских плат от Miyconst (EN-UA)
Сравнение китайских материнских плат от Максимум ПК
Сравнение китайских материнских плат от Miyconst (EN)
Сравнение китайских материнских плат от Miyconst (UA)

HUANANZHI

Внимание материнские платы x99-tf, x99-f8 и x99-t8 поддерживают работу только с m.2 nvme. M.2 SATA работать не будут!!! Также платы поддерживают m.2 wi-fi или стандартный pci-e wi-fi, ноутбучные mini pci-e будут работать только через соответствующий переходник!!!

X99-TF
Обзор от Купи дешево
Детальный обзор Huananzhi X99-TF спустя 8 месяцев использования. Новый лучший BIOS, Unlock TB и тд.
Фото, общий вид. Детально
Фото, описание элементов
КРАТКИЙ ОБЗОР x99-TF Rev. 2.0

X99-F8
Обзор HUANANZHI X99-F8
Обзор X99-F8 со снятием радиаторов и кожуха

X99-T8

X99-AD3

X99-AD4

X99-8M

X99-8MD3

X99-T8D

X99-F8D
Huananzhi X99Dual-F8D / Huananzhi F8D ver 2.3. Обзор, расчлененка, доработки.

ДРУГИЕ ПРОИЗВОДИТЕЛИ

JINGSHA X99-E8i (Intel® Q87)

Jingsha X99-8D3
Jingsha X99-8D3 обзор Технопланета

PlexHD (Atermiter) ZX_99EV3
Atermiter Х99 (ZX-99EV3) 2011.3

Jingsha (Kllisre) X99-D4 (AD12-B v1.0)
Kllisre AD12-B (Ver1.0)

Jingsha X99-D8

Jingsha X99-D8 Dual
Jingsha bq36-v11 (Dualsocket) (Джингша)

Jingsha X99 dual F2

Kllisre X99 Dual (ZX-DU99D4 v1.11)

Machinist (Running, Kllisre) X99Z v102 \ X99M-CE5
Runing X99Z v102-2011.3

Machinist X99-K9
Детальный обзор Machinist X99-K9 от Мійконст
Материнская плата MACHINIST X99 K9 + E5 2660 v3 и E5 2678 v3: Тестируем нагрев в стресс-тестах

Machinist (Alzenit) X99Z v500 \ X99M-PLUS

Jingsha (kllisre) X99-GT v1.0

Veineda x99 v367

Alzenit X99-PE7 EN
Alzenit X99-PE7 UA

SZMZ X99M-G2 V1.0

ALZENIT X99Z V600 mini-DTX

Jingsha x99m-H
Jingsha x99m-H2
JingSha X99M-H(2) – detailed review, E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k

Материнские платы не рекомендуемые к покупке

JingSha X99-GT на чипсете Intel® B85
Machinist, Aterminer, Kllisre ZX-MINX9D4 v1.2
КЛОН Huananzhi X99-8M - ОСТОРОЖНО КИТАЙСКИЙ однокАНАЛЬНЫЙ МУСОР
Раздел в работе :bandhead:

ПРОЦЕССОРЫ. Выбор. Тесты. Сравнение.

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Ultimate Patcher Tool (Nalex) для плат на C612

Разгон множителем процессоров lga2011-3 Xeon® E5-16XX v3

ВНИМАНИЕ. РАЗГОН ПО МНОЖИТЕЛЮ ВОЗМОЖЕН ТОЛЬКО НА МАТЕРИНСКИХ ПЛАТАХ С СЕРВЕРНЫМ ЧИПСЕТОМ (C612). На материнских платах HUANANZHI могут проблемы с разгоном на "дэсктопных" BIOS начиная с 17.08.20 и позже, рекомендуемый BIOS от 25.05.20

Для разгона множитилем как правило достаточно настроек стокового биоса, но в любом случае не прошивайте биосы предназначеные для анлока турбобуста процессров с заблокированым множителем, типа"с повышенным повер-лимитом и открытыми дополнительными настройками QPI".
Для плат Huananzhi и других, использующих схожий биос, нужные настройки находятся в меню IntelRCSetup > Overclocking Feature > Processor и IntelRCSetup > Overclocking Feature > CLR\Ring.
Основные параметры:
Core Max OC Ratio — множитель ядер. Для Xeon E5 1650 v3 можно сразу установить 41-42.
Core Voltage Mode — можно выбрать динамически (Adaptive) повышать напряжение или сделать статическим
Core Voltage Override — выставляем напряжение на процессор в милливольтах, к примеру 1250, это будет 1.25 вольта (начать можно как раз с этого значения). Выше 1.30 поднимать с осторожностью!
CLR Max OC Ratio — множитель контроллера памяти. По умолчанию равен 30, можно плавно повышать до 33-35 и тестировать производительность и стабильность.
Core Voltage Mode — напряжение контроллера памяти. Аналогично Core Voltage Mode, но не выше 1250.
Процессоры Haswell очень чувствительны к напряжению контроллера памяти, более-менее оптимальным считается 1.25 вольта, поднимать выше стоит с особой осторожностью.

Для максимально стабильного разгона надо в BIOS сделать пункты Cpu-Advanced PM Tuning и Program PP0_CURT_CFG_CTRL_MSR видимыми переключив на USER

Вложение:


Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (EN)
Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (UA)
Инструкция по разгону на примере x99-TF
Видеогайд от Купи дешево (6:10)
Инструкция от Купи дешево
Детальная инструкция по разгону на Китайских материнках с сокетом 2011-3. Huananzhi X99 + E5 1650v3 от Технопланеты
Разгон CPU на Китайских материнских платах X99 от Xeon Live

Оперативная память (ОЗУ)

Внимание всем!!!При переходе с x79 на x99, следует иметь ввиду, что на x99 память разгоняется намного
хуже
Планки обьемом 32 Гб, могут не заработать! Есть случаи когда вообще не работает, или работает только в двух или трех канале...! Есть информация, что четырехранговые планки работать полноценно не будут, а только двухранговые! Также есть информация, что заводятся только низковольтные планки!

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

После смены таймингов, компьютер следует выключить кнопкой, а затем, включить, так как при обычной перезагрузке изменения могут корректно не примениться!

HUANANZHI X99-F8: Особенности установки ОЗУ
HUANANZHI X99-TF: Особенности установки ОЗУ 1
HUANANZHI X99-TF: Особенности установки ОЗУ 2
Мониторинг температуры модулей памяти
Какую память выбрать DDR3 или DDR4 для максимальной производительности на LGA2011-3? Xeon E5 2678v3 ТехноПланета
Подбираем тайминги для DDR3 ECC \ non-ECC
Базовые правила установки модулей памяти на серверных материнских платах Intel C612
Intel Xeon E5-1600/2600 v3/v4 и оперативная память
Какая оперативная память (ОЗУ) работает на китайских платах x99. Выбор между DDR4 и DDR3. Процессоры c поддержкой DDR3
Как определить тип поддерживаемой оперативной памяти DDR-4 для систем Х99 Китайских материнских плат
Как подобрать обычную DDR4 для Китайских материнских плат на Х99
DDR3 vs DDR4 | Dual vs Quad channel RAM configuration (Huananzhi X99-TF з E5-2678 V3) от Miyconst (EN)
Четырехканал vs двухканал DDR3 (quad vs dual channel) от Gerkon
DDR3 или DDR4? Два или четырери канала памяти? (Huananzhi X99-TF з E5-2678 V3) от Miyconst (UA)
Нужен ли 4-канал на Китайских LGA2011-3, или 2-канала более, чем достаточно? Kllisre и Huananzhi X99 от Технопланеты
Что лучше для LGA2011-3, десктопная или серверная DDR4 ECC REG память? Тест ОЗУ TANBASSH 2400/2667 от Технопланеты
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (EN)
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (UA)
Руководство по разгону и настройке таймингов ОЗУ на китайских платах LGA2011-3 для DDR3 & DDR4 от Технопланеты
Влияние таймингов ОЗУ на производительность в работе и играх на примере LGA2011-3. Stock vs MAX OC от Технопланеты
Проверка оперативной памяти на ошибки и стабильность
КАК ПРОВЕРИТЬ память (ОЗУ) на ошибки WHEA
Переделка DDR3 памяти в DDR3L с правкой CRC контрольной суммы
Отключение датчика в SPD Klissre DDR4 8gb 2666mhz от ser8989
Обсуждение и разгон оперативной памяти на китайских Х99
Обсуждение памяти DDR3+FAQ
Раздел в работе :bandhead:

BIOS. Прошивка. Настройка.

Полезные ссылки и настройки. Прошивка.

ПРОГРАММЫ
S3TurboTool ПРОГРАММА ДЛЯ ПРОШИВКИ, БЭКАПА И РАБОТЫ С BIOS от ser8989
Mi899 - небольшая программа для анлока и андервольтинга
Ultimate Patcher Tool Патчер биоса от Nalex
Утилита для управления подсветкой Jingsha X99-8D3 X99-D8 из под Windows от Nalex

ПОСТ КОДЫ
Расшифровка значения Post-кодов для китайских LGA2011\2011-3 плат
Расшифровка POST-кодов Huanan (HuananZhi) Платформа x79,99 LGA 2011
ПРОШИВКА

Рекомендуемая программа для прошивки BIOS - FPT, желательно из под DOS, что бы избежать проблем с OS, например, зависания во время прошивки. Можно также использовать программы со встроеным FPT, например, тот же S3TurboTool от ser8989. Касательно AFUDOS и AFUWIN, то рекомендую их использовать только на платах где нет возможности прошить BIOS с помощью FPT, поскольку есть большие сомнение, что они нормально прошивают ME регион на Apito 5 даже с ключем /gan

FPT - прошивка BIOS из под Windows
Как полностью прошить bios через AFUWIN и AFUDOS включая ME регион
Инструкция по прошивке BIOS на китайских материнках. FPT, AFUDOS и CH341A
Прошивка BIOS программатором CH341A с прищепкой Xeon Live
ВИДЕО ГАЙДЫ ПО ПРОШИВКЕ BIOS c помощью программатора CH341A с клипсой (прищепкой)
AFUWIN - прошивка BIOS из под Windows
Прошивка BIOS с помощью AFUDOS
Видегайд по прошивке BIOS с помощью AFUDOS от Купи Дешево
ПРОШИВКА BIOS (UEFI) с загрузочной флешки FPT и AFUDOS
Ошибка FPT 280 при прошивке BIOS или снятие защиты биос
Восстановление биоса программатором от phants
СОФТ И ДРАЙВЕРА для програматора CH341A
НАСТРОЙКИ

Справочник по настройкам (параметрам) BIOS
Intel Rapid Storage — настройка RAID для Legacy и UEFI
Cluster-on-Die (COD)
включен COD, Early Snoop
CMD Normalization
Описание настроек AMI биоса на русском языке"Булат BIOS_UEFI. Руководство по эксплуатации v.1.1"
SPEC CPU2006 Platform Settings for Sugon Intel-based Systems
ОТКЛЮЧАЕМ (ВКЛЮЧАЕМ) CSM
Где находится настройка таймингов в BIOS iEngineer
SATA Device Type: влияние параметров BIOS на производительность SSD
Настройка управления оборотами вентиляторов в BIOS от phants
СБРОС НАСТРОЕК BIOS failsafe и optimal
Сброс настроек BIOS "вслепую"
РАЗНОЕ

ВЕРСИИ ME региона в заводских BIOS X99-TF
КАК ОТЛИЧИТЬ БИОСЫ X99-TF от 28.10.19 и от 25.05.20
КАК ПРОВЕРИТЬ ECC и Command Rate (CR)
Проблемы с оригинальным Bios'ом материнских плат X99Z-V102 и Huananzhi-AD3 (2011-3) и других.
Утилита для смены логотипа биоса ChangeLogo
НАБОР LOGO для матаренских плат x99 от Houston Sad
Инструменты для работы с BIOS

ВНИМАНИЕ! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

Любая прошивка осуществляется на свой трах и риск без каких либо гарантий. Администрация форума не несет отвественности за последствия. Если не уверены, купите программатор или заручитесь поддержкой Зеонщика в своем городе (найти можно через телеграмм чат).

ПОСЛЕ ПРОШИВКИ ЛЮБЫМ СПОСОБОМ КРОМЕ ПРОГРАММАТОРА КРАЙНЕ РЕКОМЕДУЕТСЯ СДЕЛАТЬ СБРОС НАСТРОЕК БИОС ПЕРЕМЫЧКОЙ ИЛИ БАТАРЕЙКОЙ. ИЗ ПОД WINDOWS НЕЛЬЗЯ ПРОШИТЬ BIOS ЕСЛИ СИСТЕМА В СОСТОЯНИИ ПОСЛЕ СНА! В ЛЮБОМ СЛУЧАЕ НЕ РЕКОМЕНДУЕТСЯ ШИТЬ ПРИ ПОСТ КОДЕ НА МАТЕРИНСКОЙ ПЛАТЕ 73, ДОЛЖЕН БЫТЬ АА (84)
При прошивке из под Windows отключаем БЫСТРЫЙ ЗАПУСК в настроках самой OS и перезагружаемся. Также обязательно надо после прошивки выключить систему и включить (не перезагрузка) для гарантированого прописывания параметров хаба (Ме регион), а то всякие недоразумения могут быть, это же касается изменения некоторых настроек, особенно таймингов.

Биосы от материнских плат HUANANZHI x99-TF, x99-F8, x99-T8, X99-8M, X99-8MD3 совместимы! Но были жалобы, что на x99-F8 и x99-T8 при прошивке биоса x99-TF не работали дополнительные слоты ОЗУ.

Также совместимы биосы от материнских плат Running X99Z-V102 / Kllisre X99Z-V102 / ALZENIT X99M-CE5, X99-PE7(X99 V1.2) / XLZ X99Z-V102

Отличия августовских биосов (17-26.08.20) HUANANZHI от майского (20.05.20) от phants

Заводские bios HUANANZHI от 17.08.20, 26.08.20, 15.01.21 десктопные, со всеми вытекающими, например отключен ECC, не рекомендуется к использованию с разгоном серверной памяти, кроме того отсутствует пункт настройки таймингов! В биос от 26.08.20 и 15.01.21 и более поздних также Command Rate (CR) стабильно 3T (CR3) независимо от настроек BIOS! Кроме того следует иметь ввиду, что некоторые пользователи при прошивке bios от 17.08.20 окирипчивали плату - плата зависала на пост коде 19 (Pre-memory South-Bridge initialization is started). В часности окирпичивание подтверждают phants и miyconst и другие пользователи. Обычно такой посткод возникает при проблемах MЕ регионом. Думаю проблема в кривом отключении ME региона в биосе от 17.08.20, хотя в этом биосе также присутствует кривой модуль, что исправлено в версии Кошака. В биос 13.12.21 вернули ECC .... Они биос под майнинг допиливали... А ECC очень желателен для майнинга как для любого сервера. С официального сайта Description : Optimize ECC above 4G uffi network card

В биосах от iEngineer для плат HUANANZHI rev.1 модуль CSM не работает (системный диск должен быть GPT, а видекарта поддерживать UEFI), но режим UEFI работает более адэкватно. Если у вас видеокарта не стартует в режиме UEFI, и обновление биоса видекарты не помогло, можете попробовать биос от iEngineer, некоторым это помогло решить проблему. Также некоторым прошивка биос от iEngineer, помогла решить проблему работы видекарты в PCI-E 1.0. Оригинальные биос от iEngineer можно прошить и без программатора, например через FPT, но полный откат только программатором!!! На биосе для x99z v102 CSM работает

ВНИМАНИЕ В БИОСЕ ИНЖЕНЕРА x99-TF (F8) CX99DE27-EARLY.BIN ПО УМОЛЧАНИЮ ЧАСТОТА ПАМЯТИ 2400 и соотвествующие тайминги

Bios от 25.05.20 лучший заводской и полноценный серверный биос для плат HUANANZHI первых ревизий.

ВНИМАНИЕ!!! Версии BIOS для плат HUANANZHI REV 2.0 можно смело шить на более ранние ревизии, а биосы от плат HUANANZHI первых ревизий, без программатора, шьем на REV 2.0 ТОЛЬКО с исправленым table VSCC, которые есть в шапке ниже.

ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS

Ниже сами BIOS

BIOS (UEFI) для разных плат от Koshak1013 (phants) (Гитхаб Кошака)

BIOS от iEngineer для плат HUANANZHI X99-F8, X99-TF, MACHINIST X99Z V102, Jingsha x99 dual BQ36

Коллекция оригинальных (заводских) биосов для китайских плат x99 плюс обзоры от Miyconst

Внимание REV. 1.2 HUANANZHI полностью рандомная, по этому, что шить спрашиваем на форуме, указывая марикровку микросхемы биос, мультиконтроллера, аудиокодека!

HUANANZHI rev. 1 (nuvoTon nct5532d)

БИОС x99-TF iEngineer CX99DE27 от 25.11.20 с разлочеными регионами от v111
БИОС x99-TF iEngineer CX99DE27-Early от 03.12.20 с разлочеными регионами от v111
BIOS Koshak1013 (phants) HUANANZHI X99-TF X99-F8 X99-T8 v007 от 25.05.2020 с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2

BIOS Koshak1013 (phants) v007 HUANANZHI x99-TF, x99-F8 x99-T8 rev. 1 (nuvoTon nct5532d) с анлоком и андервольтингом с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS патченные Ultimate Patcher Tool Nalex ver. 2.2

HUANANZHI rev. 2.0 (nuvoTon NCT5567D-B)

Какие биосы (временно) можно шить на x99-T8 rev. 2.0

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS Koshak1013 (phants) HUANANZHI x99-TF x99-F8 x99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888), table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128), Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS с анлоком и андервольтингом Koshak1013 (phants) HUANANZHI X99-TF, X99-F8 и X99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2

Jingsha X99-8D3 X99-D8

BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d)
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
БИОС JINGSHA X99-D8 iEngineer AD12RD29 от 24.10.21
BIOS iEngineer AD12RD29 от 24.10.21 JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
Тестовые BIOS v111 JINGSHA X99-8D3 (Kllisre) X99-D8 (HUANANZHI x99-T8)
Заводской Bios X99-D8 v003 с открытыми таймингами от VK239
Заводской Bios X99-D8v003 с открытыми таймингами от VK239 и удаленным микрокодом
ДАМП BIOS Jingsha X99 V1.0 (X99-8D3) от 06.08.19
BIOS Jingsha X99 V1.0 (X99-8D3) от 09.10.19 Ver: KLX99017
BIOS Jingsha Jingsha X99 V1.0 (X99-8D3) от 09.10.2019 Ver: KLX99017 с таймингами
Jingsha X99-8D3 BIOS от Технопланеты
Заводской Bios Jingsha X99 -E8i (Q87) v5.11 от 05.08.2021
Заводской Bios Jingsha X99 V1.0 (X99-8D3) 04/27/2020
Заводской Bios Jingsha x99-D8i
Дамп биоса JINGSHA X99-D8I V 1.0

ДРУГИЕ "БРЭНДЫ"

Bios от iEngineer для MACHINIST X99-K9 V2.1 CX99DE55 / JUXIESHI X99- K9 на MACHINIST X99Z / K9 MACHINIST Board Series C612RD25 могут быть проблемы!
Bios для платы Machinist (Runing) X99Z v102 Date: 27/05/2020 12:00:00 Ver: AAX99018 от kostiaprofrom
Bios для платы Machinist (Runing) X99Z v102 с анлоком и адервольтингом 70-50-70-1500-FVID от VK239
Модифицированный Bios для платы Machinist (Runing) X99Z v102 от ТехноПланета
Биос для PlexHD X99 D4 с анлоком турбобуста и андервольтингом -50_50 от Vladimzam
Биос для ZX-99EV3 1.23, 1.31 с анлоком турбобуста и андервольтингом -60-50 через S3peim от Vladimzam
Набор bios SZMZ X99M-G2 V1.0
Bios Jingsha x99 dual BQ36 v1.1 от ASUS Z10PA-D8
Bios Jingsha, (kllisre) x99m-g v1.0 unlock turboboost -60-50 (-80-50)
ДАМП BIOS atermiter x99 v203 от 24.09.2021 + турбобуст сделал+ андервольтинг на -100/120 rainystorm

Полезные ссылки и дополнительные материалы

Сайт YouTube канала Технопланета с ссылками на материнские платы платы и другие комплектующие с AliExpress
Ресурс xeon-e5450.ru с хорошим описанием китайских плат на данном сокете
Xeon Live
https://vk.com/huanan_x79, https://vk.com/id2485616 (оно же в другом формате https://vk.com/@2485616)
Guide2011-3 на GitHub
Магазин HUANANZHI Official Store на aliexpress
Сайт HUANANZHI
Сайт JINGSHA
Драйвера huananzhi
Установка/обновление драйверов, через интернет. IObit Driver Booster
Программа для расчета мощности блока питания
Инфо по процессорам Xeon E5. Сравнение, спецификации
Сравнение производительности в играх по всем популярным xeon v3 с активированным турбо хаком от mik-gambit
Тест термопрокладок, для замены на VRM
Инструкция по обновлению драйвера NVMe контроллера
Конвертация MBR в GPT, в Windows 10
Программа диагностики Intel® Processor Diagnostic Tool
Системные ограничения на количество ядер (>64)

Рекомендуемые YouTube каналы

ТехноПланета
Miyconst
Купи дёшево
Artem Browser
Hard Test
Cifrograd
BEN4MARK
FPS с анлоком и без в играх 2678+RX580 на канале v111

Сопутствующие товары

Радиаторы охлаждения VRM HUANANZHI X99 TF F8 T8
Радиаторы охлаждения VRM MOS для материнских плат серии X99 - HUANANZHI,Atermiter, Kllisre, Machinist и другиих от NV-Case Store
Оригинальные вентиляторы охлаждения VRM X99 (TF, F8, Т8, AD3)
Разветвитель разьема CPU_FAN
Разветвитель вентиляторов 4 pin без доп питания
Разветвитель разьемов USB 2.0
ПРОГРАММАТОР CH341A
Программатор EZP2019
"прищепка программатора DIP8"
"КРОВАТКИ" под микросхему биос и съемные микросхемы в корпусе DIP8
Wi-Fi и Bluetooth модуль в M2 слот
WiFi 5 - Bluetooth 5.0 M.2
Угловой переходник разьема USB 3.0 на переднюю панель
Радиатор для M.2 дисков
Радиатор побольше для M.2 дисков

Ремонт. Диагностика

ДАТАШИТЫ на nuvoTon nct5532d и NCT5577D
ДАТАШИТЫ XM25QH128AHIG MX25L12833F W25Q128FV W25Q128JV
ПРИМЕР ДИАГНОСТИКИ МОСТА (ЧИПСЕТА) НА ПЛАТАХ x99
РАСПИНОВКА LGA 2011-3
РАЗВОДКА МИКРОСХЕМЫ BIOS X99-TF
РАСПИНОВКА разьема jcom на китайских материнках
Схемы материнских плат. Где искать. Чем смотреть.
Схемы,дампы,мануалы,даташиты

Прошивка микросхемы GallopMem 25Q128ASIG

https://forums.overclockers.ru/viewtopic.php?p=18042240#p18042240

Барахолка

Раздел для частных объявлений по продаже своих комплектующих только для участников форума. Принимаются объявления только по продаже б/у процессоров LGA 2011 v3, китайских материнских плат x99, ОЗУ DDR3 и DDR4, другие комплектующие можно указывать только как добавление к вышеуказанным. Только частные объявления по адекватным ценам никакой коммерции. Объявления значительно, превышающие цены на АлиЭкспресс публиковаться не будут. Для добавления Вашего объявления пишем кураторам темы, указываем наименование, состояние, цена, город, страна. Для продающих в связи с переходом на AMD услуга платная.

Барыги проходят мимо.

1. darckICE Серверная Samsung DDR3 16gb ECC REG 1333 Мгц.
3500р за штуку есть 10 штук. При покупке от 4ех 3000р за штуку.
Б/У снята с сервера hp. Стабильная работа в 4ех канале на частоте 1866 Мгц с таймингами 10-10-10-28.
Владивосток. Россия.
#77

2. VEugene
Продаю комплект вот такой:
https://aliexpress.ru/item/100500314818 ... 1667062299
Только камни 2666 v3
Состав:
HUANANZHI X99-F8D LGA2011-3
Xeon E5 2666 v3 - 2 шт.
Кулера для CPU - 2 шт.
8G DDR4 2133 REG ECC память - 2 шт.
128G M.2 NVMe SSD (китайский) - 1 шт.
Комплект был запасной, куплен целиком мной лично, заменены в нем только камни (изначально были 2690 v3)
Все проверено, запускается.
Цена 22000 руб.
В Москве.

ДОНАТ для разработки BIOS и S3TurboTool

ser8989 - поддержка сюда 5366-7два80-9045-9598 (МТС-Банк). Для Кошака Qiwi +7-902-два13-33-10 или 4276-6900-10два6-7273 (Сбербанк). Большое спасибо!

Telegram болталка

По вопросам заполнения шапки пишите в личку m026

У кого JINGSHA (Kllisre) X99-D8 с BIOS новее чем 15.04.2020 просьба поделится дампом.

При обращении на форум с проблемой не работоспособности или не стабильной работы вашей сисемы ОБЯЗАТЕЛЬНО указываем процессор, материнскую плату (ревизию) и ее чипсет, ОЗУ (разгон), наличие анлока и андервольтинга, дату BIOS и другие необходимые параметры. Учасники форума не обладают экстрасенсорными способностями!

Последний раз редактировалось m026 03.09.2025 12:15, всего редактировалось 878 раз(а).

Реклама
Партнер

8a8j

Добавлено: 13.01.2022 0:18

[профиль]

Member
Статус: Не в сети
Регистрация: 16.06.2020

N3RO писал(а):

альтернатива стоит почти в 10 раз дешевле - то по любому она хуже

вот я люблю гречку и мясо (стейк) одинаково. цена 200р и 2000р. ну гречка не хуже, и если бы мне нельзя было стейк, то с удовольствием ем гречку;)
У меня с вентиляторами все просто, если есть шансы, что вентилятор влияет на окружение, то noctua, а если в коморке, например в nas, то я накупил дешевых за 200р.
Пробовал несколько дней держать NAS в кабинете пока настраивал/разбирал, морально устал от шума.

Добавлено спустя 1 минуту 37 секунд:
Заказал 2696v3 на замену 2678v3. У кого какой выигрыш? Оно того стоит? (просто думаю может отказаться, потом еще старые процессоры куда то девать)

Nahuanane

Добавлено: 13.01.2022 0:21

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 12.01.2022
Фото: 27

окей в общем все на свой страх и риск.

биос я уже скачал инжеренеровский для f8. (CX99DE29FIT.bin от 21 ноября). для ддр3 у него нету, только тф.ф8
его же не надо патчить под андервольтинг? строчки удалять, с6 ставить и делать replace as is в ps3cheim разделе? как котовские биосы.

Добавлено спустя 16 минут 42 секунды:

BOBKOC писал(а):

Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17597069 + c CR3 далеко не уедешь, + просадка на запись будет всегда на v3

cr3 совсем не то( а с памятью тоже намучился, у меня реально были мазоли на больших пальцах). ВОВКОС спасибо за тему про память.

то что тот человек написал про схему 8 0 8 0 - 0 4 0 4. у меня так же стоят (16 0 16 0 - 0 8 0 8), но разницы с 8 0 4 0 - 0 4 0 8 не было.
все латенси и скорости такие же.

Кстати я заметил на своей тачке два факта.
Если понижать RFc (210 который) , ниже 200 то отваливается память . то есть было 48гб, станет 32 или 24гб, но комп работает.
Если после перестановки модулей, горит б7 б6 и не грузится. то надо сбросить биос перемычкой и все зарабоатет в новых слотах.
это если вы придерживаетесь правила для этих (8 слотовых)плат что надо вставлять хотя бы одну планку в крайний левый-правый слот.

_________________
Xeon2696v3 / Huananzhi T8 v2 (MX25L12833F, nct5567D-B, ALC888)
Bios F8 2020/05/25 (GHX99015) v010 с патчем UPT 2.2

Последний раз редактировалось Nahuanane 13.01.2022 1:02, всего редактировалось 1 раз.

BOBKOC

Добавлено: 13.01.2022 0:50

[профиль] [Фотоальбом]

Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11

Nahuanane писал(а):

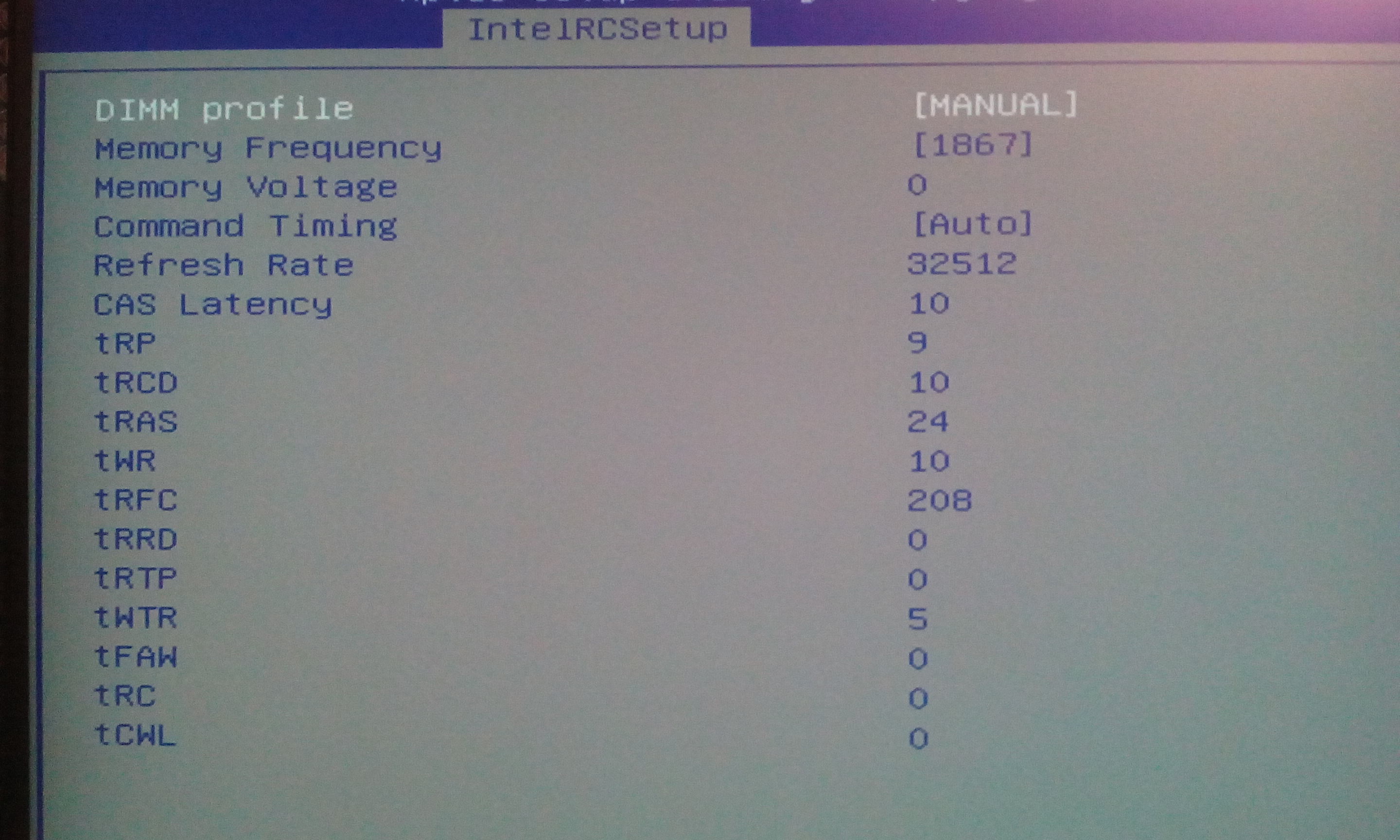

Если понижать RFc

ну оно и не мудренно

, его надо по худшим(в плане trfc) планкам настраивать, а это 16гиговки. у тебя, по идее

, на 1866&ddr3 должно фурычить в духе:
8-9-9-29-10-240-4-5-5-19-8 далее по обстановке
8-9-9-29-8-208-4-4-4-19-8
8-9-9-23-8-208-4-4-4-16-8

IceColdKilla

Добавлено: 13.01.2022 0:56

[профиль]

Member
Статус: Не в сети
Регистрация: 26.03.2018

У меня отвалилась часть объёма недавно. 2x16 ГБ DDR4 каким-то образом стали 24 ГБ. Часами безошибочно гоняется во всевозможных стрессах, включая экстрим Антанты, но пару дней наз всего раз-таки повисло при заполнении памяти в стрессе Linkpack в OCCT - поставил в настройках половину объёма. Воспроизвести не вышло, как ни старался. С tRFC, похоже, не связано - ниже 362 тупо чёрный экран (если выставлено в BIOS) или зависание (если выставлено в ATC). Стоит 384.

Nahuanane

Добавлено: 13.01.2022 1:07

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 12.01.2022
Фото: 27

BOBKOC, тайминги ниже 10 у меня не опускаются. я понимаю что это модули на 16гб не дают, 1600мгц которые. 8гб и 9 9 9 держали но я сидел на 10 10 10 и не парился.

Сейчас перезагрузился и стало все по дефолту опять. 71,5 и 52000. мемори термал раздел, не настраивал особо. в остальном сет вот такой у меня минимальный.

Добавлено спустя 4 минуты 5 секунд:

IceColdKilla писал(а):

у меня 100% влиял tRFC на отвал памяти в биосе/винде. если ставлю ниже 200-190, то 8 гб отвалится, то 16гб или вместе.
ниже 170 черный экран, как и с 9 9 9 таймингами.
а этот 4-ый, который 29 тайминг, вообще ни на что не влиял. хоть 20 хоть 22 или 28 ставь.

Вложения:

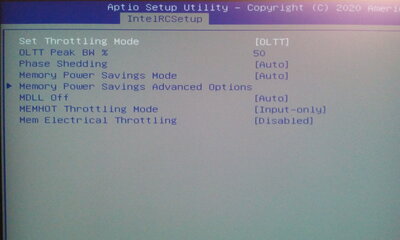

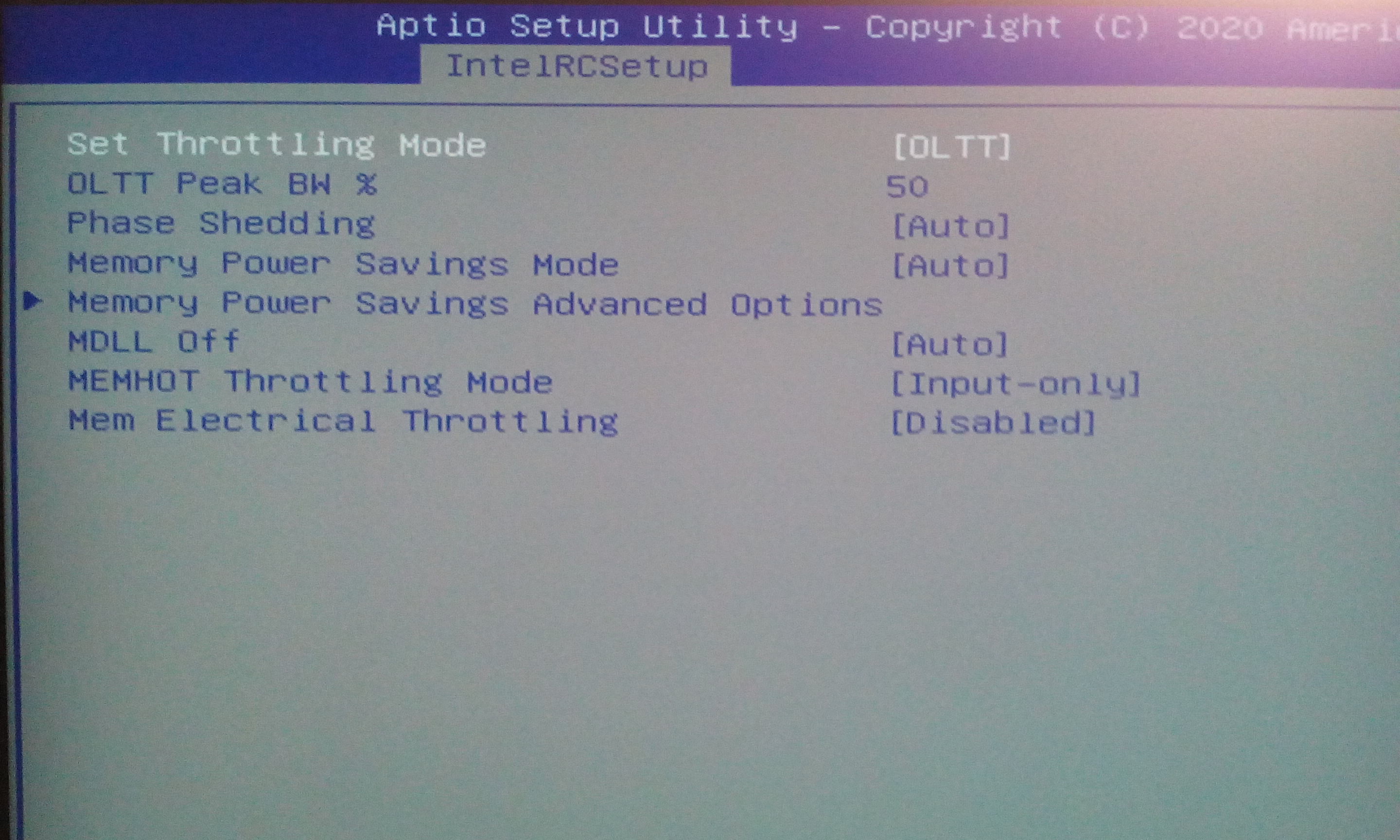

IMG_20220113_025620.jpg [ 652.82 КБ | Просмотров: 1611 ]

IMG_20220113_025635.jpg [ 627.45 КБ | Просмотров: 1611 ]

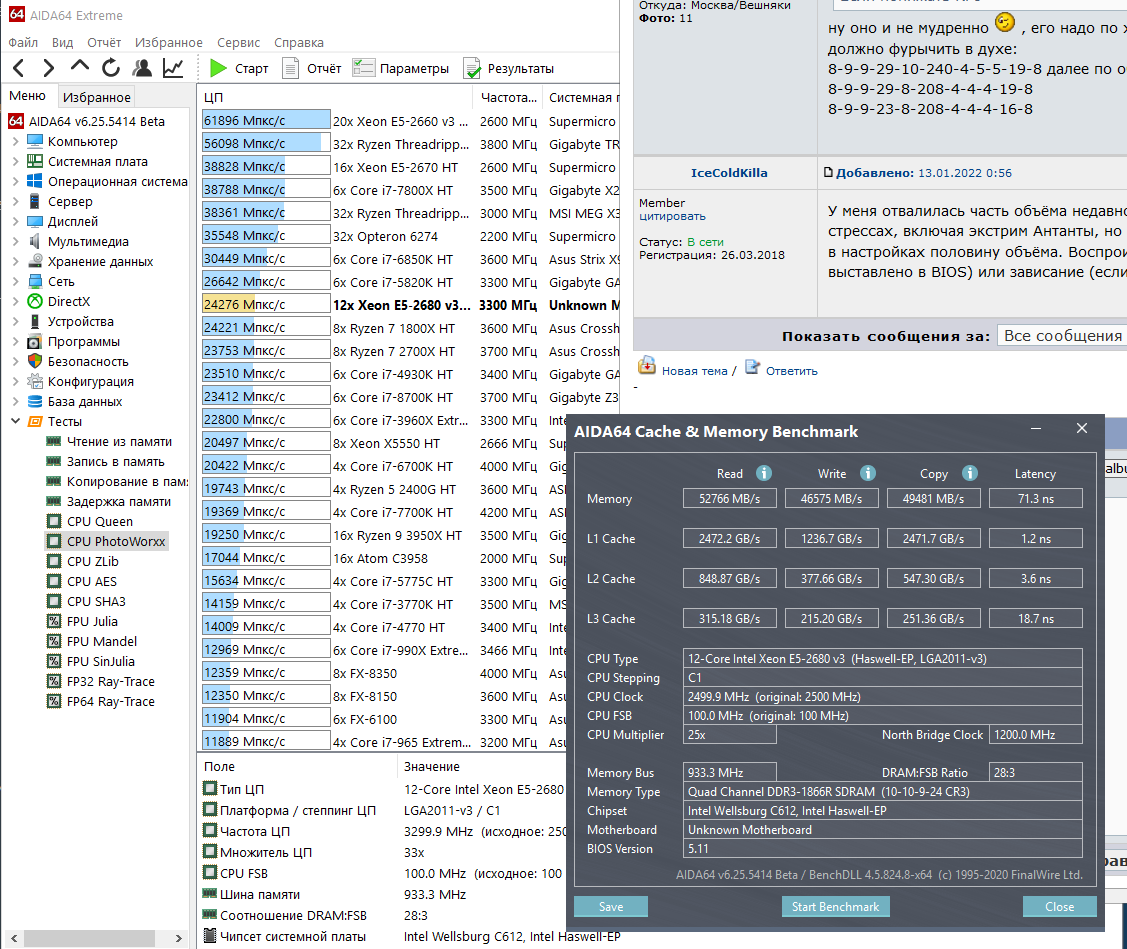

вввк3.png [ 230.02 КБ | Просмотров: 1611 ]

_________________
Xeon2696v3 / Huananzhi T8 v2 (MX25L12833F, nct5567D-B, ALC888)
Bios F8 2020/05/25 (GHX99015) v010 с патчем UPT 2.2

tifictive

Добавлено: 13.01.2022 1:45

[профиль]

Junior
Статус: Не в сети
Регистрация: 08.11.2020

Nahuanane, с tREFI аккуратней надо, стоково стояло значение 8320, воткнул "на авось" 32767 (где-то подглядел), в тестах под виндой всё хорошо, ошибок WHEA не наблюдал, однако на MemTest86 в тесте 13 полезли ECC. Как я понял, ничего страшного - ошибки исправимые, да и как пишут разработчики, это только в синтетике лезет, в штатном режиме крайне маловероятно поймать, но всё же снизил значение до 16640, с этим всё норм.
И, кстати, BOBKOC, это нормально, что CL больше tRP/tRCD и даже наравне не встаёт с ними, не то, чтобы вообще ниже? А то смотрю, у всех CL на 1 меньше, да и в рекомендациях так, но у меня предел 13-12-12 (сток 15-15-15), ниже по любому параметру зависоны и ошибки. К слову, у меня DDR4, а везде в основном с DDR3 экспериментируют, на 4 статистики мало.

_________________
Huananzhi X99-F8 / Xeon E5-2678 v3 / Snowman MT4 x2 / Samsung DDR4 4x8Gb 2133Mhz ECC / GT 710 / SSD 970 EVO Plus 500Gb / EVGA 650 G5

johnnie74

Добавлено: 13.01.2022 2:06

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 01.01.2022
Фото: 18

Nahuanane писал(а):

удалось только с параметром 32787(не знаю что это значит) опустить до 71,5. но почему-то проседает иногда запись и бенч фотоворкс. c цпу фото воркс у меня максимум 24000 набирает.

Примерно то же самое у меня, сейчас тоже экспериментирую с памятью, тайминги ужимаются понемногу, а вот tREFI=32767 тоже пробовал выставлял (по умолчанию у меня оно было 7280, если в БИОС = 0, оно же авто)
Так вот Фотоворкс выдает примерно 32000-33000, но при выставлении 32767 все хорошо, ошибок нет, но приход в Фотоворксе так же падает ~до 23000. Потому читая иногда ветку у Вовкоса пришел к выводу, что сначала максимально ужать тайминги, а потом подбирать рефреш - 32512 -> 26009 -> 21674 -> 18578 -> 16256 ... - 7280 поглядывая в фотоворкс, чтоб без падения производительности) Вроде так, Вовкос поправит, если что

_________________
X99-TF 1.2 (5567D-B/25L12833F) BIOS 25.05.20kot_v008_VSCC_UPT
2666v3
Ballistix 32Gb (8x4) DDR4
NVMe Kingston NV1
RTX3080
Chieftronic GPU-1050FC

IceColdKilla

Добавлено: 13.01.2022 3:14

[профиль]

Member
Статус: Не в сети
Регистрация: 26.03.2018

tifictive писал(а):

И, кстати, BOBKOC, это нормально, что CL больше tRP/tRCD...

В SPD памяти такое встречается в XMP профилях. У меня выставлено 15-13-13-32 на 2400 МГц для десктопной памяти. tCL едет ниже в ATC, но после выставления в BIOS начинаются ошибки. tRP и tRCD из-под ATC не едут - синька/зависание. Пожалуй, это предел и даже слишком дерзко. Всё-таки один разовый косяк я встретил, хоть он и не воспроизводится больше. Может быть, влияют другие тайминги, которые не подкрутишь в BIOS.

LDB

Добавлено: 13.01.2022 3:18

[профиль]

Member
Статус: Не в сети
Регистрация: 25.01.2004

v111 писал(а):

Полагаю из-за остуствия параметров
MX25L12833F в table VSCC bios...

Т.е. однозначный вывод сформировался - шить ранние ревизии биосов на поздние ревизии плат однозначно надежнее программатором, правильно?

N3RO

Добавлено: 13.01.2022 3:52

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 09.12.2020
Фото: 29

Nahuanane писал(а):

тайминги ниже 10 у меня не опускаются. я понимаю что это модули на 16гб не дают, 1600мгц которые. 8гб и 9 9 9 держали но я сидел на 10 10 10 и не парился.
Сейчас перезагрузился и стало все по дефолту опять. 71,5 и 52000. мемори термал раздел, не настраивал особо. в остальном сет вот такой у меня минимальный.

Так это отличные показатели для памяти 1600 мгц.
Например у меня память тоже в данный момент работает на 1600, в четырехканале с CL9 и показатели меньше чем у вас - 49000 на чтение и 74нс задержка.
Когда планки работали на 1867мгц с таймингами CL10, то было примерно 52000-56000 на чтение и 70нс задержки.
Может я что-то не так понял, но цифры описанные вами никак не являются заниженными :beer:

_________________
CPU: Intel Xeon E5-2678v3
MB: Huananzhi X99-TF rev2.0
RAM: 4x8Gb Hynix 2133mhz ECC (CL15)
VGA: PowerColor RX580 RedDevil 8Gb
PS: Hiper HPU-5B880-PE

BOBKOC

Добавлено: 13.01.2022 4:38

[профиль] [Фотоальбом]

Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11

tifictive писал(а):

в тестах под виндой всё хорошо, ошибок WHEA не наблюдал

а в каких тестах и где ты их отслеживал? в винде соотв

johnnie74 писал(а):

но приход в Фотоворксе так же падает ~до 23000

Обсуждение и разгон оперативной памяти на китайских Х99 #17540617 как вариант, но чтот не особо похоже

Nahuanane писал(а):

BOBKOC, тайминги ниже 10 у меня не опускаются

пробуй говорят ;-)

1:1, тогда можно будет так говорить. Кстати чего комманд тайминг =1 не поставишь, может у тебя он регулируется.

tifictive писал(а):

это нормально, что CL больше tRP/tRCD и даже наравне не встаёт с ними?

эт потому, что вольтаж нельзя регулировать на китае(+ частота памяти невысокая), потому и tCL выше ибо он от вольтажа и зависит DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов. #17572543

v111

Добавлено: 13.01.2022 8:41

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.12.2012
Откуда: Київ
Фото: 1

Nahuanane писал(а):

могу зашить майский или инженера от F8(ddr4) без окирпичивания? Или все же неизвестно что будет?

Да, инженера без проблем, берите версию с разлочеными регионами и исправленным звуком Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17608924
А вот майский только версии с исправленым table VSCC bios для MX25L12833F, для F8, помоему Nalex не исправил... Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17611410
Если не исправит, то при наличии времени завтра выложу

Добавлено спустя 1 минуту 5 секунд:

LDB писал(а):

Да, причем программатором всегда надежней Даже со стокововыми биосами

bios от 17.08.20

Кроме того следует иметь ввиду, что некоторые пользователи при прошивке bios от 17.08.20 окирипчивали плату - плата зависала на пост коде 19 (Pre-memory South-Bridge initialization is started). В часности окирпичивание подтверждают phants и miyconst и другие пользователи. Обычно такой посткод возникает при проблемах MЕ регионом. Думаю проблема в кривом отключении ME региона в биосе от 17.08.20, хотя в этом биосе также присутствует кривой модуль, что исправлено в версии Кошака

Добавлено спустя 7 минут 23 секунды:

Nahuanane писал(а):

его же не надо патчить под андервольтинг?

под tf есть патченный, под f8 надо патчить... В шапку загляните

Добавлено спустя 1 минуту 38 секунд:

Nahuanane писал(а):

строчки удалять, с6 ставить и делать replace as is в ps3cheim разделе?

Если будете патчить Nalexом, то не надо

_________________
Xeon E5-2678 v3 LC-Power LC-CC-120-RGB, Jingsha X99-8D3, 32 Gb 1333@1866, RX 580 8 Gb Nitro+, ADATA XPG SX6000 Lite 512GB, chieftec proton bdf-1000c

Последний раз редактировалось v111 13.01.2022 12:07, всего редактировалось 6 раз(а).

Pavlon

Добавлено: 13.01.2022 9:50

[профиль]

Junior
Статус: Не в сети
Регистрация: 13.12.2020

Обновил BIOS на своей X99-TF с 06 на 08 версию от Кошака же, пропатченным Nalexом. После прошивки сбрасывал настройки перемычкой на плате.
Все настроил, запустил, все работает.
Сейчас вот думаю, надо было в BIOS все настройки по умолчанию по F9 сбрасывать до настройки?

Кстати, после прошивки словил непонятный глюк. Отвалилась часть памяти. Установлено 4x8 ГБ DDR4 TANBASSH. После перепрошивки стало показывать 24 ГБ.
Все настройки таймингов одинаковы, что до перепрошивки, что после.
Пока вылечилось перетыканием 2-х плашек.

Последний раз редактировалось Pavlon 13.01.2022 10:13, всего редактировалось 1 раз.

v111

Добавлено: 13.01.2022 10:03

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.12.2012
Откуда: Київ
Фото: 1

Pavlon писал(а):

Если биос стартанул, то можно по F9

Вопрос в том, что без сброса перемычкой (батарейкой) может не стартануть

_________________
Xeon E5-2678 v3 LC-Power LC-CC-120-RGB, Jingsha X99-8D3, 32 Gb 1333@1866, RX 580 8 Gb Nitro+, ADATA XPG SX6000 Lite 512GB, chieftec proton bdf-1000c

xaomi

Добавлено: 13.01.2022 10:16

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 17.05.2021
Фото: 0

Нужна помощь по программе " Ищу тебя"..
Нигде не могу найти одну штуку.

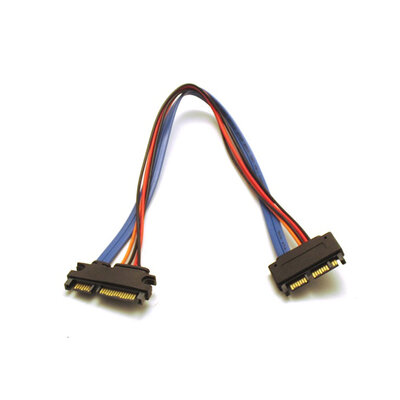

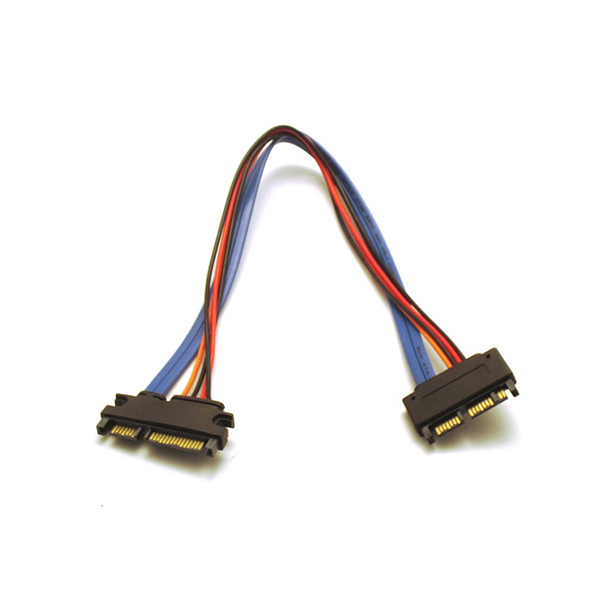

22 Pin SATA Male to Micro SATA 16 Pin Male Cable

Вложение:

22 Pin SATA Male to Micro SATA 16 Pin Male Cable.jpeg [ 78.31 КБ | Просмотров: 1488 ]

Нужен именно он, папа - папа.
На алишке чет не нашел..
А других магазах его почему то нет((

_________________
Когда то конференция была технологична..Сегодня она политизирована в сторону страны 404..Поэтому покидаю это место навсегда. Прощай конференция-оверклокерс-предатель.

tifictive

Добавлено: 13.01.2022 10:25

[профиль]

Junior
Статус: Не в сети
Регистрация: 08.11.2020

BOBKOC писал(а):

а в каких тестах и где ты их отслеживал? в винде соотв

В основном MemTest64, TestMem5 со встроенным конфигом, запускал в аиде тест кэша и памяти, а также, до кучи LynX. Отслеживал в HWiNFO. Уже не помню где, но память грелась до 51 градуса и, судя по датчикам той же HWiNFO (насколько им можно верить), потребление памятью доходило до 70Вт (без нагрузки 20Вт). Да, надо сказать, в винде тестил недолго, c десяток минут, в основном гонял TestMem86 9.3.

_________________
Huananzhi X99-F8 / Xeon E5-2678 v3 / Snowman MT4 x2 / Samsung DDR4 4x8Gb 2133Mhz ECC / GT 710 / SSD 970 EVO Plus 500Gb / EVGA 650 G5

di333el

Добавлено: 13.01.2022 10:41

[профиль]

Junior
Статус: Не в сети
Регистрация: 13.01.2022

приветствую. вроде как давно слежу за темой, и поверх сентябрьского биоса был прошит декабрьский кошака 002, афудосом, поверх него залит через s3turbotool это биос HNX99TF_200525_kot_v008_B20DBCC3_ALC883_887_888_VSCC_UPT
никаких кирпичей тьфу тьфу.
единственный вопрос...пока что смущающий, при выключении компа на юсбпорты (задние на плате) подается питание. на выносные юсб на передней панели питания нет, соответственно вся периферия , подключенная на паянные юсб порты сзади "работает".. ткните носом что может быть не так и как побороть.

_________________
Huananzhi X99-TF
Intel Xeon E5-2678 v3, 3300 MHz
32596 МБ (Reg ECC DDR3)
GTX 1050 Ti (4 ГБ)
AeroCool Templarius Imperator 1150
NVMe SSD 250GB

v111

Добавлено: 13.01.2022 10:44

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.12.2012
Откуда: Київ
Фото: 1

di333el писал(а):

единственный вопрос...пока что смущающий, при выключении компа на юсбпорты (задние на плате) подается питание. на выносные юсб на передней панели питания нет, соответственно вся периферия , подключенная на паянные юсб порты сзади "работает".. ткните носом что может быть не так и как побороть.

Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16976994

Добавлено спустя 5 минут 35 секунд:

nalex писал(а):

Сделал версию разлоченного BIOS X99-F8 c nuvoTon NCT5567D-B от iEngineer с поддержкой кодеков ALC883, ALC887, ALC888.

А можно BIOS Koshak1013 (phants) HUANANZHI X99-F8 v008 с поддержкой кодеков ALC883, ALC887, ALC888 и исправленным table VSCC bios для MX25L12833F
P.S. Думаю, что скоро такой же запрос поступит на x99-T8 :oops:

_________________
Xeon E5-2678 v3 LC-Power LC-CC-120-RGB, Jingsha X99-8D3, 32 Gb 1333@1866, RX 580 8 Gb Nitro+, ADATA XPG SX6000 Lite 512GB, chieftec proton bdf-1000c

fotosina

Добавлено: 13.01.2022 14:36

[профиль]

Junior
Статус: Не в сети
Регистрация: 13.01.2022

nalex писал(а):

Сделал версию разлоченного BIOS X99-F8 c nuvoTon NCT5567D-B от iEngineer с поддержкой кодеков ALC883, ALC887, ALC888.

Большое спасибо! Этот биос идеально встал. Тут и шина pci-e как надо работает, а то с исправлением от Снуки на дефолтном или биосом от Кота, где оно вшито, совсем не было изображения на 650ti, другой хак сыпал ошибками.

v111

Добавлено: 13.01.2022 14:47

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.12.2012
Откуда: Київ
Фото: 1

fotosina писал(а):

Наверное надо будет вернуть настройки на дефолт, а кого проблемы с режимом PCI-E пусть ручками экспериментируют...

_________________
Xeon E5-2678 v3 LC-Power LC-CC-120-RGB, Jingsha X99-8D3, 32 Gb 1333@1866, RX 580 8 Gb Nitro+, ADATA XPG SX6000 Lite 512GB, chieftec proton bdf-1000c

Новая тема /

Ответить

Сообщений: 57236 • Страница 1520 из 2862 • < 1 ... 1517 1518 1519 1520 1521 1522 1523 ... 2862 >

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа

Кто сейчас на конференции

Сейчас этот форум просматривают: Saboteur-2 и гости: 87

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
