Откройте любой биос HUANANZHI в AMIBCP5 и Вы легко убидетись, что все биосы под четырехпроцесорные системы

Добавлено спустя 5 минут 57 секунд:
Думаю, что проблема з ОЗУ, всетаки нужен биос от плат под DDR3, тогда наверняка можно будет сказать...

Здесь нет транзисторов, нет диодов, нет дросселей. Здесь ничего нет. Хоть два. Хоть четыре. Не работает - значит не работает.
Вы умеете читать?
Понимаете, что ВАМ написали? Питание на USB разъёмы идёт НАПРЯМУЮ!
Проблема не в материнке, а в устройстве которое подключают. Ну или с его кабелем.

На TF дежурка на USB реализована через джампера Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16976994

Не надо так нервничать. У кого то мжет и напрямую. А китае может и на кривую. Отвал энергопотребляющих hdd более вероятен из-за питания. Я просто предлагаю это проверить. Если дело в даталиниях или прошивке-настройках то такие же проблемы должны быть и на флешках.
Логику включать надо, а не вот это вот всё.
---
Интересно как тогда реализовано ограничение 0.5 А.
И если я телефон подключу, то почему он не тянет с usb 2А?

Ну опять же - напрямую.
Питальник вот +5vSB я уж не думаю, что такой слабый и не вывозит, а тем более, что он пробовал доппитание подключать.

PS: я что-то упустил момент про какую именно мать он говорит.

PPS: нет у него перемычек.

Добавлено спустя 6 минут 45 секунд:

Реализовано толщиной проводов. т.е. сечением. Они начинают греться вместо токоограничивающих резисторов.

PS: а вы не думали, что защита по току может быть и в самом телефоне, а?

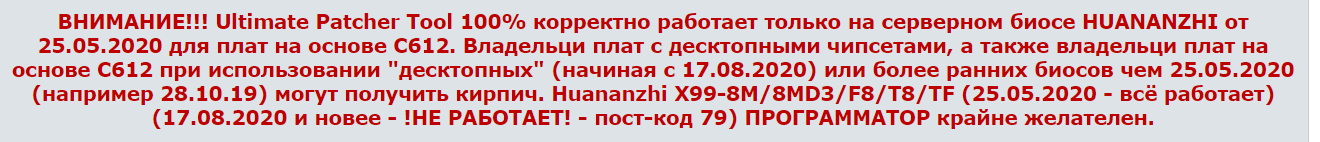

Немного нубский вопрос. Модификация BIOS на десктопном чипсете Intel B85 программой Ultimate Patcher Tool не приведет к кирпичу? Цитата с сайта xeon-e5450.ru: "На данный момент известно о корректной работе с майским (2020-05-25) биосом для Huananzhi X99 TF\F8\T8\8M\8MD3". На руках мат. плата Huananzhi X99-8m-f.
Озадачился вопросом модификации BIOS по следующей причине:
1) пользуюсь около полугода BIOS от Технопланеты с понижением вольтажа -50 на процессорные ядра и -50 на кэш, включенный анлок турбобуста, регулировка таймингов, рабочий сон;
2) на сайте Huananzhi появился новый BIOS (X99-8M-F BIOS UEFI V12 от 14/12/2021);
3) скачал новый BIOS, хотел модифицировать свежий BIOS по инструкции github.com/Koshak1013/HuananzhiX99_BIOS_mods - получил "кирпич";
4) получается, эта инструкция не работает на свежем BIOS или я криво собрал;
5) может есть у кого свежий BIOS от 14/12/2021 на мат. плату X99-8m-f с турбобустом, таймингами, регулировкой вращения кулера и рабочим сном? Или Ultimate Patcher Tool работает на чипсете B85?

Это устоявшееся сочетание слов, но на самом деле это так не работает. Не бывает токоограничивающих резисторов. Нет таких резисторов, которые выше 0,5А не пропускают ток. Это же элементарная школьная физика и многострадальный (тут) закон Ома.
---

А вот что энто за перемычка, я так и не понял и на скорость вроде никак не повлияло её переключение.

Ни к корпусу, ни к одному из питающих не подключено. С USB, FAN разъёмами не контачит...

Я подозреваю, что это за задумка, но боюсь проверить...

Проверил.
Автозапуск материнки при подаче напряжения.

Добавлено спустя 5 минут 18 секунд:

Что такое предохранитель?

Добавлено спустя 1 минуту 28 секунд:
Да, вы в курсе, что есть сопротивления мощностью... 0,25 ватта, 0,5,.. 2 ватта,.. и даже 20 ватт.
Зачем такое?

Это такая хрень, которая при превышении тока сгорает и больше ничего не дает.
Ограничение - это когда больше 0,5А не дает (чаще до 1А, хоть и по стандарту на usb2 - 0,5А).

v111, логику не могу понять. Причём здесь тип ОЗУ, если на TF вообще два стандарта памяти, а BIOS от TF подходит для F8, которая с DDR4? То что ошибка b0, т.к. это скорее всего BIOS от ASRock-платы пытается задать напряжение на модулях памяти и получить успешный ответ по шине SMBus. А на китайках нет программируемого ШИМ-контроллера ОЗУ, подключенного к шине SMBus. Вот всё и стопорится. Кроме того, ещё и мультиконтроллер сильно другой. Это если бы взяли BIOS от ASUS, то там шансов больше было, т.к. у ASUS политика игнорировать много ошибок и продолжать запускаться дальше. Например, если процессор не в списке поддерживаемых, ASUS всё равно будет стартовать с предупреждением.

Ну тут не все прошивальщики BIOS разбираются в электронике и имеют дома, хотя бы простенький мультиметр. Вполне допускаю, что на китайских платах питание USB идёт напрямую от БП +5 В, либо если переключить перемычки то, от дежурных +5 VSB. В качестве защиты в лучшем случае используются плавкие чип-предохранители. Но на 100 % это не утверждаю, так как этот момент не прозванивал)

Да может и никак не реализовано, особенно если перемычки стоят от +5 VSB.

А телефон вообще то сам общается с зарядкой, если тупо подать 5 В, то будет зарядка идти на минимальном токе. А быстрые зарядки общаются с телефоном и он даёт команду поднять напряжение вплоть до 12 В.

Всё так и есть.

ну а конкретнее. Из чего сделан этот предохранитель? По характеристикам на что похоже?
А что будет с этим самым предохранителем на 10 ампер если через него будет протекать ток 9 ампер?

Как вы себе представляете такую реализацию?
Чем контролируется?
Чем снимаются показания?
С чего снимаются показания?
Чем ограничивается максимальный ток?

Я не электронщик и не представляю. Но это довольно не простая схема. В лед лампах к примеру ограничение по току организовано а не по напряжению (если правильно).
Для расширения кругозора

Saboteur-2, всё давно придумано:

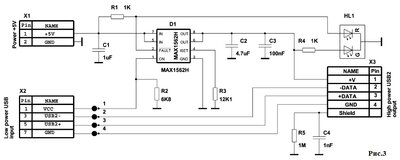

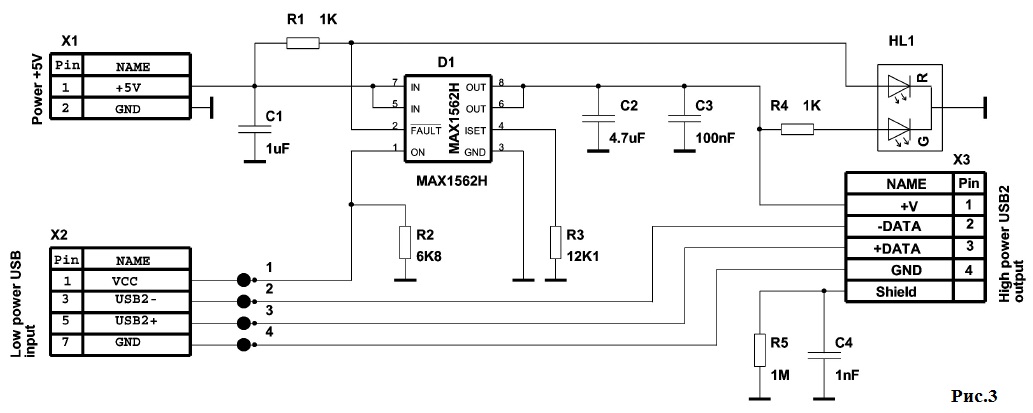

Используется микросхема с программируемым лимитом по току - MAX1562. Внутри микросхемы установлен ключ в виде мосфета, сопротивление сток-исток транзистора в открытом состоянии используется как токовый датчик.

Добавлено спустя 2 минуты 37 секунд:

Nitramin, такие схемы в USB работать не будут, т.к. для срабатывания защиты необходимо падение напряжения на Rsense около 0,6-0,8 В. Мало того, что схема будет греться, так ещё просаживать напряжение по линии +5 В до 4,2-4,4 В.

Это классика...и кто вам сказал что прошивка биоса дает меньше адреналина чем игры??? А вдруг b7 а вдруг кирпич....

Добавлено спустя 4 минуты 27 секунд:
Скорее всего, но вот биос BIOS iEngineer для первых ревизий F8, в отличии от заводских биосов, не работал на TF с DDR3...
ASUS это да ... https://m.vk.com/@2485616-2x-lga2011-3-jingsha-bq36-v11

Добавлено спустя 2 минуты 35 секунд:

Я не просил проводить мне ликбез - я лишь задал человеку наводящие вопросы, а вот за подсказку - двойка, т.к. человек должен был сам найти ответ, а вы всё за него.

Да вроде тянет амеры, но уменя напруга проседала, может Бп виноват Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16909930

v111, какой ужас, при токе 2 А на USB 3.0 напряжение просело до 4,4 В. Похоже прав Saboteur-2, нет никаких защит, кроме резисторов предохранителей.

Nitramin какой день лежит Jingsha X99 V1.0 (X99-8D3), боюсь вскрывать, а вдруг там REV 2.0

Добавлено спустя 1 минуту 18 секунд:
Вот по этому я не стлал давать нагрузку 3 A

Не БП. Шунт виноват.
