Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

A224
Вот тут гляньте: http://www.overclockers.com/forums/show ... C14D-16GTZ

Nemezis Я имел ввиду снять все галки кроме ФПУ и тестить

Добавлено спустя 2 минуты 47 секунд:
A224 Так у тебя двухранговая память, а она хуже разгоняется. Попробуй сделать 3600 CL16, если ошибок не будет, то крутить вторичные тайминги и радоваться хорошему разгону, которого хватит для всего

к сожалению валятся ошибки в прайм кастом и тестмем5 даже если подать 1.4 на DRAM Voltage
3600 CL17 отлично работает даже при 1.35

а вот это почему могло случиться?
Write сильно меньше Read в aida





Read - 54 а Write - всего 38. с чем это могло быть связано?




есть какие-то нюансы именно в моём случае?

A224
Вы пробовали частоты и тайминги (первичные и вторичные) по ссылке, что я вам выше кидал?
C ними, что тоже провал на записи наблюдается?

полагаю, это тот баг из обзора. tWRRD_dr и tWRRD_dd низкие, попробуйте поставить оба на 7

в целом да, но я соглашусь, что 3600цл16 и сниженные вторички - это лучше чем кукурузить на высоких частотах, тем более на дуалах. но мне не нравится кривенькие значения RTL/IO-L. обычно RTL в канале А и Б различаются на единицу или две, а IO-L равны. Поскольку эти значения отвечают за задержки, то что-то подсказывает мне, что завышение одного канала - не нормально:) На авто обычно стоят так, как я и описал, а корявятся когда стоят корявые тайминги. вторички меняли? на авто тот же tRFC должен быть больше (653, если правильно посчитал) и tCWL 12 это очень жирно для авто:)
п.с. я и сам не против послушать от знающих людей об RTL/IO-L.

честно скажу, вторичные там никакие не нашёл, может плохо посмотрел - болею и туплю..
там какое-то видео из которого я тоже чото не понял насчёт этого
что-то он там про tCKE говорил толи уменьшить толи увеличить толи уменьшить я воообще не знаю что это за тайминг ))

но проблему я решил!!! ура!! запись не просаживается!!!
спасибо кто напомнил про статью про мою мать https://overclockers.ru/lab/show/88973_ ... -taichi#15

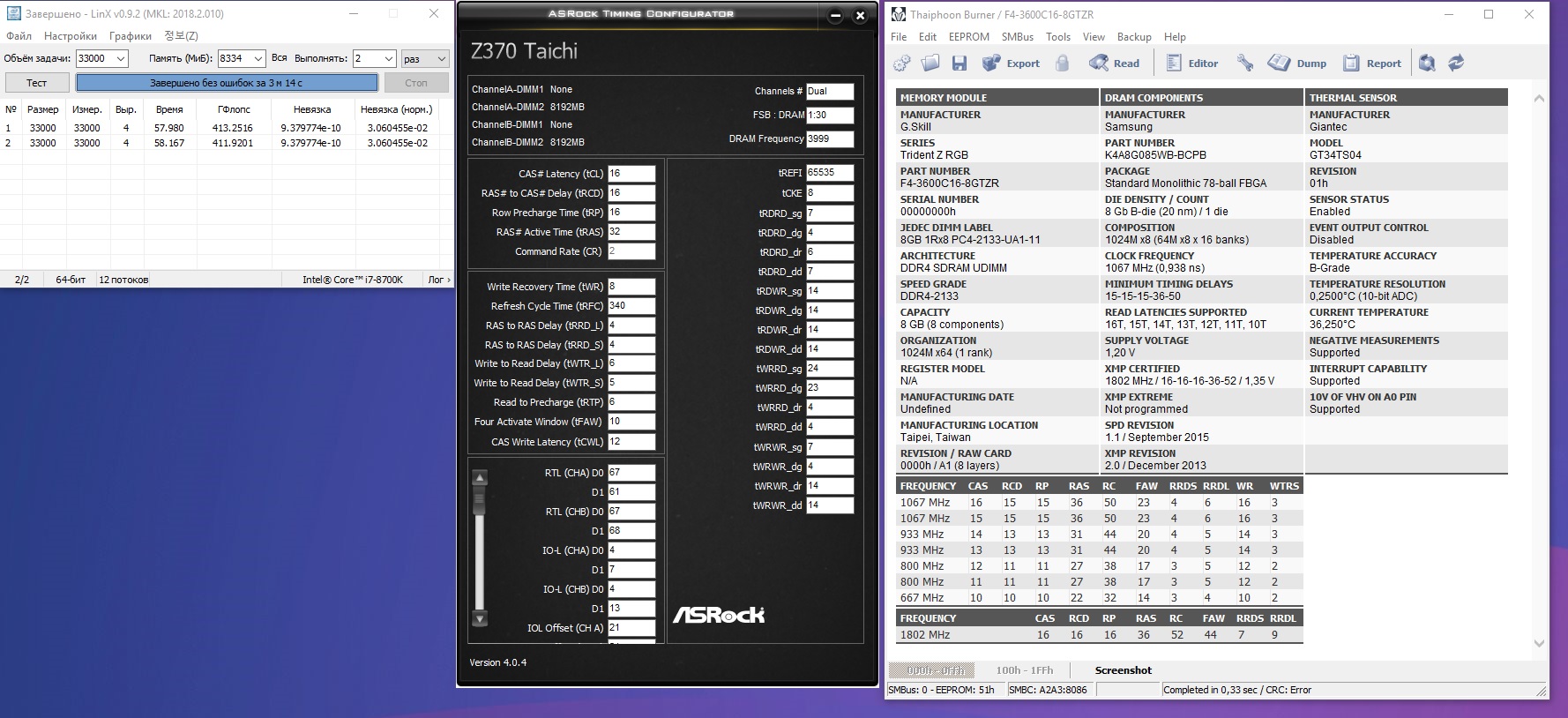

про tWRRD tWRWR 7-7-8-4 - поставил и сразу всё нормально стало!!!!

заодно вспомнил что где-то читал что трефи надо 65535 поставить


да linx чуть просел и невязка скачет, но это я напругу подниму завтра, запас есть ещё нормальный как по процу так и по памяти (1.35 и 1.35), прайм кастом тоже не прошёл
но главное сам факт!!!
ладно надо ложиться спать завтра на работу ))


а щас лучше???
мне кажется это всё глючная частота 3733 была. на меньших частотах такого не было



это авто ))) а сколько надо??



трфц я взял из XMP профиля - 526 и забил и tFAW и ещё там что нашёл вторичных таймингов то забил остальное в авто
так и тестил все частоты

сориентируйте пожалуйста, как корректно посчитать tRFC??

Попробуй поставить 1.42 в биосе.



Можно и так, с подтягиванием вторичных таймингов.

Это кукуруза как раз таки. Забугром вычисляют значение по формуле. Эфективная х 7.8
Например 3600÷2=1800(это эфеативная)×7.8=14040
Я тестил с 65к, на этом значении ошибки и синьки линкс. При 32к значении слишком большая разница от теста к тесту, при вычислении значения результатов теста приближены друг к другу максимально

Вот только никто не в курсе, почему 7.8)

Зависит от памяти. У меня память стабильно работает данными tREFI на 4 ГГц при 1.41 В.

Ага, но там кто-то чёто доказывал, и в итоге сослались на то, что даже мп примерно так ставит в авто.
Но я сам для игр воткнул 32768

Тестил кто зависимость vcore от ddr4 3200-4000?

А скинь плиз скрин конфигуратора. А то я вчера себе память новую взял на 3866 завелась вообще легко по чужим таймингам, а самому с нуля ковыряться лень и времени нет.

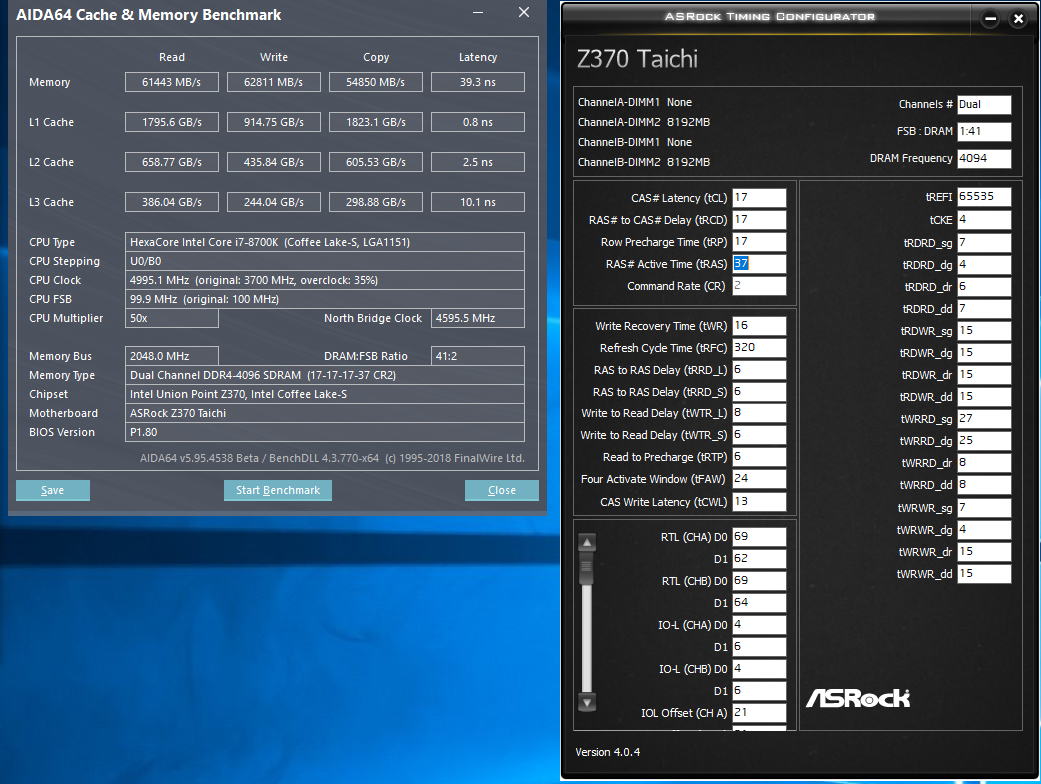

Счас вот так:

#77

#77

#77

Motzart, 1.13/1.13 VCCSA/VCCIO, 1.41 В Vdram

На 1Т приходится tWR/tRFC отжимать, что не гуд. А в играх переход с 1Т на 2Т незаметен даже для fraps.
Память еще не айс, она на intel cl14 не любит в принципе, а на ryzen совсем плохо себя показывает (3333cl14 стабильные только).

из-за А1?

Скорее из-за самих чипов, второй комплект так же А1, но может 4200cl16 заводиться.

Спасибо, неплохо так, будем надеяться моя так сможет. У меня тоже комплект типа для АМД, но эта единственное что я нашел в Минске на 3200-14-14-34 и то под заказ. )

подскажите про tFRC как считать есть формула?

ура! вега приехала

а тут как попрет. ) Красивые цифры при 65536. Но лично у меня синие экраны в одноранге, я считал по формуле: частота памяти * 7.8. Синих экранов нет скорости более менее. Но насколько я знаю если на двух рангах то оно как то лучше 65536 ест.

1/Частоту= получаем период. для частоты 3600 это выглядит как: 1/3.6 x 10 в -9 степени (как тут надстрочный текст сделать?) = 0.2778 (округленное) x 10 -9 степени.
tRFC в тактах = 350 (его стандартная задержка в ns) / 0.2778 (наш период) / 2 (потому что ддр - дабл рейт) = 630 (округленное).
чипы самсы могут работать с tRFC 160ns, значит 160/0.2278/2=288
итого стандартный jedec'овский tRFC у нас 630 (скорее всего его биос и выставит в авто), а зажатый 288 для частоты 3600 и чипов самсунг.
а можно не делать себе могз и взять у ребят из темы райзенов калькулятор, так так же посчитает 630 стандартный 288 альтернативный:)

стандартный по jedec tREFI считается по формуле = реальная частота х 7.8. для 3600 это 1800х7.8=14040. мать ставит ниже для стабильности. но никто не мешает вам удвоить с множителем 15.6 либо вообще поставить максимум. Зависит от качества самих чипов, какие-то могут работать на максимуме, а какие-то начинают сбоить.
Для нормальной работы памяти в банках должен быть заряд и следовательно банки должны перезаряжаться. значение tREFI - это сколько банки будут работать без перезарядки, значение tRFC - сколько банки будут неактивны пока перезаряжаются. поэтому больше tREFI - больше производительности, меньше tREFI - больше стабильность. Почему не просто максимум? Заряд в банках со временем ослабевает и его нужно обновлять, поэтому на разных планках разные значения tREFI показывают разный результат. Тащит на 65535 - отлично, если сбоит - нужно поставить меньше.

я даже писал об этом. 7.8 - это стандарт по jedec. такой же стандартный стандарт как 350 для trfc, например. принцип работы написал выше, поэтому у кого-то на максимуме отлично, а у кого-то нужно снижать для стабильности, тут индивидуально.

Почему при разгоне через оффсет напряжение в обычной нагрузке и прайм сильно завышается, использую llc 3, 4, 5. Например в Linz 1.34v, а в aida64 1.4v.
По поводу памяти, потыкался тут со своей, выше 4100 не идёт. Какие тайминги ещё можно покрутить?
