_bot_

Добавлено: 14.12.2018 14:06

[профиль]

Junior
Статус: Не в сети
Регистрация: 01.01.2011

Китайские материнские платы Х99 (Intel C612), socket LGA2011-3

FAQ по китайским материнским платам LGA 2011-3

Гайд по сокету 2011-3

ИНФОРМАЦИЮ ПО АНЛОКУ (АНДЕРВОЛЬТИНГУ), НАСТРОЙКЕ BIOS и САМИ BIOS ТАКЖЕ МОЖНО НАЙТИ НА "ГИТХАБЕ Koshak1013 (phants)"

Вопросы по ОЗУ обсуждаются в отдельной ветке Обсуждение и разгон оперативной памяти на китайских Х99

ВНИМАНИЕ!!! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!

сообщения ниже красным ввиде ссылок

После покупки, а также при любых проблемах, если не стартует или висит на посткоде, не видит планку ОЗУ, в первую очередь протереть контакты оперативной памяти, процессора и видеокарты этиловым или изопропиловым спиртом, бензином калоша или их смесью, также можно промыть разъемы оперативной памяти на материнке, при этом избегайте попадания спирта или бензина на термопрокладку VRM. При производстве китайских плат используется не самый качественный флюс, который плохо смывается. При нагреве флюс может растекатся и нарушать контакты в слотах ОЗУ. Поэтому, если у Вас не работает слот ОЗУ, промойте его бензином калоша из шприца! Проверте целостность контактов сокета. Может также помочь в некоторых случаях переустановка процессора (достать -поставить обратно, плохой прижим контактов). Также настоятельно рекомендуется проверить крепления сокета - четыре винта под звездечку. Бывают случаи, что винты плохо затянуты. Особое внимание уделите, установке кулера, особенно с родным креплением, равномерно затягиваем винты недопуская перекосов. Если плата не стартует или висит на посткоде (особенно FF), крайне желательно подкинуть другой БП и видекарту... То что у Вас блок питания или видекарта "100% рабочие" и без проблем работают на другой системе в даном случае ни о чем не говорит!

У кого OS на NVME GPT и видеокарта умеет UEFI советую отключить CSM во избежание проблем с загрузкой OS или отсутвием изображения по DP или HDMI при загрузке OS!!!

ВНИМАНИЕ!!! Видеокарта работает в режиме PCI-E 1.1!!!!

ВНИМАНИЕ!!! Порт PCI-E в котором видеокарта сыпет апаратными ошибками

При проблемах со звуком, в т.ч. с отсутвием аудиовыходов в диспетчере Realtek, советую попробовать альтернативный драйвер AAFDCHDriverMod (AAF DCH Optimus Sound)

Десктопная DDR4 работает безпроблемно только 16 banks, 4 и 8 banks не поддерживается!

У кого старая видеокарта без поддержки UEFI проверяйте наличий модуля CSM в BIOS iEngineer, потом (если CSM нет) или искать видеокарту с UEFI или шить программатором. Никакие сбросы и настройки в слепую не помогут. Если у Вас диск GPT, то возможно подожать загрузки OS, а если MBR, как вариант создать флешку GPT с Windows Live, отключить HDD и SSD, одним словом попробовать загрузиться с флешки и прошится. Посмотреть поддерживает ли Ваша видеокарта UEFI можно в GPU-Z

Утилиты Auslogics driver update, IObit Driver Booster и другие аналогичные по действию, а также необязательные обновления Windows 10 и 11 повреждают bios китайских материнских плат x99

Утилита CPU-Z, может умышленно не корректно отображать количество каналов памяти на китайских платах, для 100% уверенности используйте другие утилиты, например AIDA64, HWiNFO или смотрите в BIOS memory topology.

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

Материнские платы X99Z-V102 и Huananzhi-AD3 и другие с ЗАВОДСКИМ БИОСОМ при сильно заниженных таймингах оперативной памяти перестают стартовать. И сброс биоса перемычкой, выниманием батарейки и прочими способами вам не поможет!!! Единственный выход из положения — прошивка программатором. При разгоне процессоров с разблокированным множителем (к примеру 1650v3) возникает такая-же аналогичная проблема. Решения тут два: либо установить вместо него любой другой (подойдёт даже 2620v3) либо опять — прошивка программатором.

На материнской плате X99-TF переход с заводского bios от 28.10.19 на bios от 25.05.20 может привести к неработоспособности памяти KLLISRE DDR4 PC4-3000U, материнская плата виснет на пост коде BF

На китайских материнских платах x99 СОН работает или не работает не зависимо от анлока (андервольтинга) турбобуста! При использовании драйверов анлока EFI или FFS (DXE), после выхода из режима сна процессор будет работать на дэфолтных частотах. Для восстановления нормальной работы анлока турбобуста придется перезагружать компьютер! Возможны зависания после пробуждения на пост кодах и в ОS. Для нормальной работы анлока после сна используйте драйвер анлока FFS (PEI) или Ultimate Patcher Tool от Nalex. Гибернация при анлоке работает в штатном режиме!

ВНИМАНИЕ!!! Ultimate Patcher Tool 100% корректно работает только на серверном биосе HUANANZHI от 25.05.2020 для плат на основе C612. Владельцы плат с десктопными чипсетами, а также владельци плат на основе C612 при использовании "десктопных" биосов (начиная от 17.08.20) могут получить кирпич. Huananzhi X99-8M/8MD3/F8/T8/TF (25.05.2020 - всё работает) (17.08.2020 и новее - !НЕ РАБОТАЕТ! - пост-код 79) ПРОГРАММАТОР крайне желателен.

Проблема-Решение. Доработки. Баги.

ОБЯЗАТЕЛЬНО ЧИТАЕМ ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS
Ускоряем загрузку BIOS и OS (Убираем писк при старте)
Устраняем пост код 73
ВОССТАНОВЛЕНИЕ ЗАГРУЗЧИКА WINDOWS на Jingsha x99 dual BQ36 v1.1 (и других платах)
Зависает система при использовании AIDA64 - датчики
Проседает частотат шины FSB 100.00MHz
ЗВУК

Нет звука на передней панеле
Звуковая карта не воспроизводить звук 5.1
Кратко о звуке на китайских платах
СОН и ГИБЕРНАЦИЯ

Настройка сна и гибернации
Джампера (перемычки) JPWR и пробуждение от сна (гибернации) от клавиатуры (мышки)
USB

Проверку работоспособности USB проводим на "задних" портах. При любых проблемах подкидываем другой БП, а лучше USB HUB с внешним питанием, дабы отсечь "железные" проблемы.

USB 3.0 "отваливается" или падает скорость. Предварительное
Решение проблемы с USB портами ("заикается" звуковая карта)
Про джампера (перемычки) USB_SW, разъём F_USB3 (USB 2.0 на переднюю панель) и WI-FI Bluetooth модуль m.2 x99-TF
Отсутствует значок "Безопасного извлечения устройств" в USB 2.0 портах на Huananzhi Gaming X99-TF

ОХЛАЖДЕНИЕ и SMART FAN
Замена штатных вентиляторов охлаждения VRM X99-TF на аналогичные, но с шариковыми подшипниками
Размеры радиатора VRM x99-TF (F8,T8)
SMART FAN HUANANZHI, разъёмы CPU_FAN и СОН
SMART FAN JINGSHA (Kllisre) X99-8D3 X99-D8 CPU_FAN1/CPU_FAN2
Есть отзывы, что подключение-отключение нижнего 3 pin вентилятора нарушает работу Smart Fan, требуется сброс настроек биос и повторная настройка Smart Fan, предполагаю, что это связано с особеностью серверных бисосов
Чиним Smart Fan на Machinist v102a K9
Настройка Smart FAn на atermiter (plexhd) x99
Установка кулера LGA 2011 v3. Как не убить плату
ИЗОБРАЖЕНИЕ ВИДЕОКАРТА

НЕТ ИЗОБРАЖЕНИЯ
Не работает старая видеокарта или не работает новая видеокарта в старых системах
Mashinist X99Z 102 не работает без видеокарты
Отсутствие изображения при отключении CSM модуля. Machinist X99-RS9
ОЗУ и SSD

Резервирование оперативной памяти BIOS. Windows видит не всю ОЗУ или куда пропало 200 мб
X99-TF. В Bios пропадает параметр Memory Frequency
Открываем тайминги оперативки на X99Zv102
Как сделать доступной настройку частоты ОЗУ на заводском bios X99-TF без его модификации
Отвал диска KingSpec M.2 NVMe SSD PCIe (WHEA-logger 17) Machinist X99-RS9

НАШ КОЛХОЗ

Доработка Jingsha X99 V1.0 (X99-8D3) и JINGSHA (Kllisre) X99-D8
СЬЕМНЫЙ (ОТКЛЮЧАЕМЫЙ) speaker (beeper buzzer) на примере x99-TF
ОХЛАЖДЕНИЕ VRM
Как я колхозил "кастомный" радиатор VRM на материнской плате Athermiter/PlexHD ZX99-EV3 v1.31
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним 60 мм
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним JMicron 80х80х25, 12 вольт от zebs
БЮДЖЕТНЫЙ КОЛХОЗИНГ ВРМ на примере Huananzhi X99-TF rev2.0 от N3RO
Самодельный радиатор для охлаждения зоны VRM с обратной стороны материнской платы HUANANZHI X99 X99-TF v. 2.0. от Brandmajor
Колхоз охлаждения VRM Huananzhi F8D ver2.3 от mt01
Эффективный радиатор на VRM Huananzhi slonick56
ОХЛАЖДЕНИЕ VRM своими руками После ВАХТЫ
Охлад VRM радиатором от 1U от ahm
Охлад VRM радиатором от индукционной плиты от pavel_RF
Модернизация охлаждения VRM на Huananzhi X99-TF от Владимир Мирошниченко
Охлаждение VRM платы huananzhi x99-tf своими руками от ONover
Охлаждение VRM платы Machinist X99-K9 v.2 радиатором Asus M3A32-MVP от zerbino
Водяное охлаждение VRM на X99-TF от Begemot41
Убираем неровности мосфетов VRM от Bemon Bemonov
МИКРОСХЕМА BIOS
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) КОЛХОЗ
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) от Fox Bredman
Сьемная микросхема BIOS x99-TF от mozg13
Доступ прищепкой к микросхеме bios и охлаждение VRM на X99-TF от MickMPS
ПАНЕЛЬКА ДЛЯ МИКРОСХЕМЫ BIOS от Begemot41
ПРОШИВКА BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ (на постоянку, колхоз) от ser8989
Временное решение для ПРОШИВКИ BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ и адаптера под SOP-8

МАТЕРИНСКИЕ ПЛАТЫ. Выбор. Тесты. Сравнение. Обзоры.

Основные отличия китайскиx материнских плат Х99 от брэндовых

1. Изготавливаются в основном на серверном чипсете Intel C612, за редким исключением на десктопном чипсете Intel X99 Express, а также изготовливаюcя на различных десктопных чипсетах H61, H81, B85, Q85, Q87, Z87..... и серверном C226.
2. Разьемы под вентиляторы не регулируемые, за исключением процессорного, который в свою очередь не регулируется после сна и крутит на 50% независимо от температуры процессора, что решается правкой BIOS. С конца 2020 года начали выпускатся платы (типа Machinist V102A, V104, K9) с не регулируемым разьемом CPU_FAN, причиной оказалась "утереная" перемычка на плате.
3. Некторые температурные датчики, например VRM, отсутствуют, а наличиствующие могут подавать неверные значения.
4. На некоторых дешевых моделях может отсуствувать режим сна.
5. Некоторые дешевые платы при наличии двух или четырех слотов ОЗУ могут работать в одно или двух канале соответственно!
6. Как биос прошита не оптимизированная общая заготовка AMI, на некоторых моделях могут отсутствовать, некоторые необходимые настройки, например, регулировка таймингов. Причем настройка таймингов может быть скрыта хитро, и вернуть ее через amibcp не получится, а только через ЗАД

ОБЗОРЫ И СРАВНЕНИЕ

СРАВНИТЕЛЬНАЯ ТАБЛИЦА МАТЕРИНСКИХ ПЛАТ
Инструкция по выбору материнской плат на LGA2011-3 с AliExpress. Для работы и игр. BIOS, Unlock TB
Обзоры китайских материнских плат от Miyconst (EN-UA)
Сравнение китайских материнских плат от Максимум ПК
Сравнение китайских материнских плат от Miyconst (EN)
Сравнение китайских материнских плат от Miyconst (UA)

HUANANZHI

Внимание материнские платы x99-tf, x99-f8 и x99-t8 поддерживают работу только с m.2 nvme. M.2 SATA работать не будут!!! Также платы поддерживают m.2 wi-fi или стандартный pci-e wi-fi, ноутбучные mini pci-e будут работать только через соответствующий переходник!!!

X99-TF
Обзор от Купи дешево
Детальный обзор Huananzhi X99-TF спустя 8 месяцев использования. Новый лучший BIOS, Unlock TB и тд.
Фото, общий вид. Детально
Фото, описание элементов
КРАТКИЙ ОБЗОР x99-TF Rev. 2.0

X99-F8
Обзор HUANANZHI X99-F8
Обзор X99-F8 со снятием радиаторов и кожуха

X99-T8

X99-AD3

X99-AD4

X99-8M

X99-8MD3

X99-T8D

X99-F8D
Huananzhi X99Dual-F8D / Huananzhi F8D ver 2.3. Обзор, расчлененка, доработки.

ДРУГИЕ ПРОИЗВОДИТЕЛИ

JINGSHA X99-E8i (Intel® Q87)

Jingsha X99-8D3
Jingsha X99-8D3 обзор Технопланета

PlexHD (Atermiter) ZX_99EV3
Atermiter Х99 (ZX-99EV3) 2011.3

Jingsha (Kllisre) X99-D4 (AD12-B v1.0)
Kllisre AD12-B (Ver1.0)

Jingsha X99-D8

Jingsha X99-D8 Dual
Jingsha bq36-v11 (Dualsocket) (Джингша)

Jingsha X99 dual F2

Kllisre X99 Dual (ZX-DU99D4 v1.11)

Machinist (Running, Kllisre) X99Z v102 \ X99M-CE5
Runing X99Z v102-2011.3

Machinist X99-K9
Детальный обзор Machinist X99-K9 от Мійконст
Материнская плата MACHINIST X99 K9 + E5 2660 v3 и E5 2678 v3: Тестируем нагрев в стресс-тестах

Machinist (Alzenit) X99Z v500 \ X99M-PLUS

Jingsha (kllisre) X99-GT v1.0

Veineda x99 v367

Alzenit X99-PE7 EN
Alzenit X99-PE7 UA

SZMZ X99M-G2 V1.0

ALZENIT X99Z V600 mini-DTX

Jingsha x99m-H
Jingsha x99m-H2
JingSha X99M-H(2) – detailed review, E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k

Материнские платы не рекомендуемые к покупке

JingSha X99-GT на чипсете Intel® B85
Machinist, Aterminer, Kllisre ZX-MINX9D4 v1.2
КЛОН Huananzhi X99-8M - ОСТОРОЖНО КИТАЙСКИЙ однокАНАЛЬНЫЙ МУСОР
Раздел в работе :bandhead:

ПРОЦЕССОРЫ. Выбор. Тесты. Сравнение.

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Ultimate Patcher Tool (Nalex) для плат на C612

Разгон множителем процессоров lga2011-3 Xeon® E5-16XX v3

ВНИМАНИЕ. РАЗГОН ПО МНОЖИТЕЛЮ ВОЗМОЖЕН ТОЛЬКО НА МАТЕРИНСКИХ ПЛАТАХ С СЕРВЕРНЫМ ЧИПСЕТОМ (C612). На материнских платах HUANANZHI могут проблемы с разгоном на "дэсктопных" BIOS начиная с 17.08.20 и позже, рекомендуемый BIOS от 25.05.20

Для разгона множитилем как правило достаточно настроек стокового биоса, но в любом случае не прошивайте биосы предназначеные для анлока турбобуста процессров с заблокированым множителем, типа"с повышенным повер-лимитом и открытыми дополнительными настройками QPI".
Для плат Huananzhi и других, использующих схожий биос, нужные настройки находятся в меню IntelRCSetup > Overclocking Feature > Processor и IntelRCSetup > Overclocking Feature > CLR\Ring.
Основные параметры:
Core Max OC Ratio — множитель ядер. Для Xeon E5 1650 v3 можно сразу установить 41-42.
Core Voltage Mode — можно выбрать динамически (Adaptive) повышать напряжение или сделать статическим
Core Voltage Override — выставляем напряжение на процессор в милливольтах, к примеру 1250, это будет 1.25 вольта (начать можно как раз с этого значения). Выше 1.30 поднимать с осторожностью!
CLR Max OC Ratio — множитель контроллера памяти. По умолчанию равен 30, можно плавно повышать до 33-35 и тестировать производительность и стабильность.
Core Voltage Mode — напряжение контроллера памяти. Аналогично Core Voltage Mode, но не выше 1250.
Процессоры Haswell очень чувствительны к напряжению контроллера памяти, более-менее оптимальным считается 1.25 вольта, поднимать выше стоит с особой осторожностью.

Для максимально стабильного разгона надо в BIOS сделать пункты Cpu-Advanced PM Tuning и Program PP0_CURT_CFG_CTRL_MSR видимыми переключив на USER

Вложение:


Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (EN)
Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (UA)
Инструкция по разгону на примере x99-TF
Видеогайд от Купи дешево (6:10)
Инструкция от Купи дешево
Детальная инструкция по разгону на Китайских материнках с сокетом 2011-3. Huananzhi X99 + E5 1650v3 от Технопланеты
Разгон CPU на Китайских материнских платах X99 от Xeon Live

Оперативная память (ОЗУ)

Внимание всем!!!При переходе с x79 на x99, следует иметь ввиду, что на x99 память разгоняется намного
хуже
Планки обьемом 32 Гб, могут не заработать! Есть случаи когда вообще не работает, или работает только в двух или трех канале...! Есть информация, что четырехранговые планки работать полноценно не будут, а только двухранговые! Также есть информация, что заводятся только низковольтные планки!

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

После смены таймингов, компьютер следует выключить кнопкой, а затем, включить, так как при обычной перезагрузке изменения могут корректно не примениться!

HUANANZHI X99-F8: Особенности установки ОЗУ
HUANANZHI X99-TF: Особенности установки ОЗУ 1
HUANANZHI X99-TF: Особенности установки ОЗУ 2
Мониторинг температуры модулей памяти
Какую память выбрать DDR3 или DDR4 для максимальной производительности на LGA2011-3? Xeon E5 2678v3 ТехноПланета
Подбираем тайминги для DDR3 ECC \ non-ECC
Базовые правила установки модулей памяти на серверных материнских платах Intel C612
Intel Xeon E5-1600/2600 v3/v4 и оперативная память
Какая оперативная память (ОЗУ) работает на китайских платах x99. Выбор между DDR4 и DDR3. Процессоры c поддержкой DDR3
Как определить тип поддерживаемой оперативной памяти DDR-4 для систем Х99 Китайских материнских плат
Как подобрать обычную DDR4 для Китайских материнских плат на Х99
DDR3 vs DDR4 | Dual vs Quad channel RAM configuration (Huananzhi X99-TF з E5-2678 V3) от Miyconst (EN)
Четырехканал vs двухканал DDR3 (quad vs dual channel) от Gerkon
DDR3 или DDR4? Два или четырери канала памяти? (Huananzhi X99-TF з E5-2678 V3) от Miyconst (UA)
Нужен ли 4-канал на Китайских LGA2011-3, или 2-канала более, чем достаточно? Kllisre и Huananzhi X99 от Технопланеты
Что лучше для LGA2011-3, десктопная или серверная DDR4 ECC REG память? Тест ОЗУ TANBASSH 2400/2667 от Технопланеты
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (EN)
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (UA)
Руководство по разгону и настройке таймингов ОЗУ на китайских платах LGA2011-3 для DDR3 & DDR4 от Технопланеты
Влияние таймингов ОЗУ на производительность в работе и играх на примере LGA2011-3. Stock vs MAX OC от Технопланеты
Проверка оперативной памяти на ошибки и стабильность
КАК ПРОВЕРИТЬ память (ОЗУ) на ошибки WHEA
Переделка DDR3 памяти в DDR3L с правкой CRC контрольной суммы
Отключение датчика в SPD Klissre DDR4 8gb 2666mhz от ser8989
Обсуждение и разгон оперативной памяти на китайских Х99
Обсуждение памяти DDR3+FAQ
Раздел в работе :bandhead:

BIOS. Прошивка. Настройка.

Полезные ссылки и настройки. Прошивка.

ПРОГРАММЫ
S3TurboTool ПРОГРАММА ДЛЯ ПРОШИВКИ, БЭКАПА И РАБОТЫ С BIOS от ser8989
Mi899 - небольшая программа для анлока и андервольтинга
Ultimate Patcher Tool Патчер биоса от Nalex
Утилита для управления подсветкой Jingsha X99-8D3 X99-D8 из под Windows от Nalex

ПОСТ КОДЫ
Расшифровка значения Post-кодов для китайских LGA2011\2011-3 плат
Расшифровка POST-кодов Huanan (HuananZhi) Платформа x79,99 LGA 2011
ПРОШИВКА

Рекомендуемая программа для прошивки BIOS - FPT, желательно из под DOS, что бы избежать проблем с OS, например, зависания во время прошивки. Можно также использовать программы со встроеным FPT, например, тот же S3TurboTool от ser8989. Касательно AFUDOS и AFUWIN, то рекомендую их использовать только на платах где нет возможности прошить BIOS с помощью FPT, поскольку есть большие сомнение, что они нормально прошивают ME регион на Apito 5 даже с ключем /gan

FPT - прошивка BIOS из под Windows
Как полностью прошить bios через AFUWIN и AFUDOS включая ME регион
Инструкция по прошивке BIOS на китайских материнках. FPT, AFUDOS и CH341A
Прошивка BIOS программатором CH341A с прищепкой Xeon Live
ВИДЕО ГАЙДЫ ПО ПРОШИВКЕ BIOS c помощью программатора CH341A с клипсой (прищепкой)
AFUWIN - прошивка BIOS из под Windows
Прошивка BIOS с помощью AFUDOS
Видегайд по прошивке BIOS с помощью AFUDOS от Купи Дешево
ПРОШИВКА BIOS (UEFI) с загрузочной флешки FPT и AFUDOS
Ошибка FPT 280 при прошивке BIOS или снятие защиты биос
Восстановление биоса программатором от phants
СОФТ И ДРАЙВЕРА для програматора CH341A
НАСТРОЙКИ

Справочник по настройкам (параметрам) BIOS
Intel Rapid Storage — настройка RAID для Legacy и UEFI

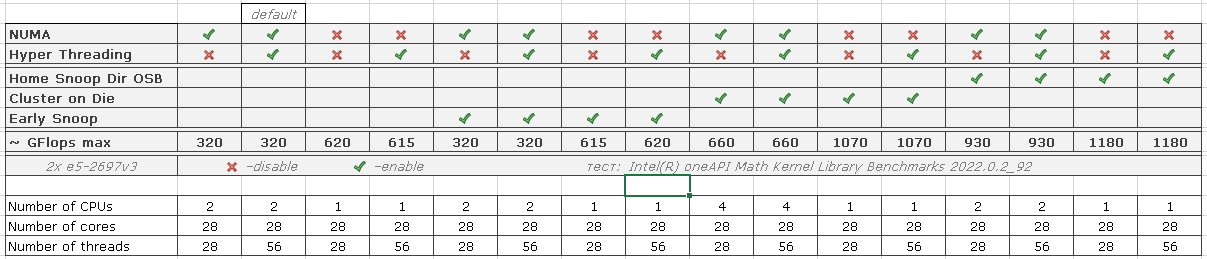

Cluster-on-Die (COD)
включен COD, Early Snoop
CMD Normalization
Описание настроек AMI биоса на русском языке"Булат BIOS_UEFI. Руководство по эксплуатации v.1.1"
SPEC CPU2006 Platform Settings for Sugon Intel-based Systems
ОТКЛЮЧАЕМ (ВКЛЮЧАЕМ) CSM
Где находится настройка таймингов в BIOS iEngineer
SATA Device Type: влияние параметров BIOS на производительность SSD
Настройка управления оборотами вентиляторов в BIOS от phants
СБРОС НАСТРОЕК BIOS failsafe и optimal
Сброс настроек BIOS "вслепую"
РАЗНОЕ

ВЕРСИИ ME региона в заводских BIOS X99-TF
КАК ОТЛИЧИТЬ БИОСЫ X99-TF от 28.10.19 и от 25.05.20
КАК ПРОВЕРИТЬ ECC и Command Rate (CR)
Проблемы с оригинальным Bios'ом материнских плат X99Z-V102 и Huananzhi-AD3 (2011-3) и других.
Утилита для смены логотипа биоса ChangeLogo
НАБОР LOGO для матаренских плат x99 от Houston Sad
Инструменты для работы с BIOS

ВНИМАНИЕ! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

Любая прошивка осуществляется на свой трах и риск без каких либо гарантий. Администрация форума не несет отвественности за последствия. Если не уверены, купите программатор или заручитесь поддержкой Зеонщика в своем городе (найти можно через телеграмм чат).

ПОСЛЕ ПРОШИВКИ ЛЮБЫМ СПОСОБОМ КРОМЕ ПРОГРАММАТОРА КРАЙНЕ РЕКОМЕДУЕТСЯ СДЕЛАТЬ СБРОС НАСТРОЕК БИОС ПЕРЕМЫЧКОЙ ИЛИ БАТАРЕЙКОЙ. ИЗ ПОД WINDOWS НЕЛЬЗЯ ПРОШИТЬ BIOS ЕСЛИ СИСТЕМА В СОСТОЯНИИ ПОСЛЕ СНА! В ЛЮБОМ СЛУЧАЕ НЕ РЕКОМЕНДУЕТСЯ ШИТЬ ПРИ ПОСТ КОДЕ НА МАТЕРИНСКОЙ ПЛАТЕ 73, ДОЛЖЕН БЫТЬ АА (84)
При прошивке из под Windows отключаем БЫСТРЫЙ ЗАПУСК в настроках самой OS и перезагружаемся. Также обязательно надо после прошивки выключить систему и включить (не перезагрузка) для гарантированого прописывания параметров хаба (Ме регион), а то всякие недоразумения могут быть, это же касается изменения некоторых настроек, особенно таймингов.

Биосы от материнских плат HUANANZHI x99-TF, x99-F8, x99-T8, X99-8M, X99-8MD3 совместимы! Но были жалобы, что на x99-F8 и x99-T8 при прошивке биоса x99-TF не работали дополнительные слоты ОЗУ.

Также совместимы биосы от материнских плат Running X99Z-V102 / Kllisre X99Z-V102 / ALZENIT X99M-CE5, X99-PE7(X99 V1.2) / XLZ X99Z-V102

Отличия августовских биосов (17-26.08.20) HUANANZHI от майского (20.05.20) от phants

Заводские bios HUANANZHI от 17.08.20, 26.08.20, 15.01.21 десктопные, со всеми вытекающими, например отключен ECC, не рекомендуется к использованию с разгоном серверной памяти, кроме того отсутствует пункт настройки таймингов! В биос от 26.08.20 и 15.01.21 и более поздних также Command Rate (CR) стабильно 3T (CR3) независимо от настроек BIOS! Кроме того следует иметь ввиду, что некоторые пользователи при прошивке bios от 17.08.20 окирипчивали плату - плата зависала на пост коде 19 (Pre-memory South-Bridge initialization is started). В часности окирпичивание подтверждают phants и miyconst и другие пользователи. Обычно такой посткод возникает при проблемах MЕ регионом. Думаю проблема в кривом отключении ME региона в биосе от 17.08.20, хотя в этом биосе также присутствует кривой модуль, что исправлено в версии Кошака. В биос 13.12.21 вернули ECC .... Они биос под майнинг допиливали... А ECC очень желателен для майнинга как для любого сервера. С официального сайта Description : Optimize ECC above 4G uffi network card

В биосах от iEngineer для плат HUANANZHI rev.1 модуль CSM не работает (системный диск должен быть GPT, а видекарта поддерживать UEFI), но режим UEFI работает более адэкватно. Если у вас видеокарта не стартует в режиме UEFI, и обновление биоса видекарты не помогло, можете попробовать биос от iEngineer, некоторым это помогло решить проблему. Также некоторым прошивка биос от iEngineer, помогла решить проблему работы видекарты в PCI-E 1.0. Оригинальные биос от iEngineer можно прошить и без программатора, например через FPT, но полный откат только программатором!!! На биосе для x99z v102 CSM работает

ВНИМАНИЕ В БИОСЕ ИНЖЕНЕРА x99-TF (F8) CX99DE27-EARLY.BIN ПО УМОЛЧАНИЮ ЧАСТОТА ПАМЯТИ 2400 и соотвествующие тайминги

Bios от 25.05.20 лучший заводской и полноценный серверный биос для плат HUANANZHI первых ревизий.

ВНИМАНИЕ!!! Версии BIOS для плат HUANANZHI REV 2.0 можно смело шить на более ранние ревизии, а биосы от плат HUANANZHI первых ревизий, без программатора, шьем на REV 2.0 ТОЛЬКО с исправленым table VSCC, которые есть в шапке ниже.

ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS

Ниже сами BIOS

BIOS (UEFI) для разных плат от Koshak1013 (phants) (Гитхаб Кошака)

BIOS от iEngineer для плат HUANANZHI X99-F8, X99-TF, MACHINIST X99Z V102, Jingsha x99 dual BQ36

Коллекция оригинальных (заводских) биосов для китайских плат x99 плюс обзоры от Miyconst

Внимание REV. 1.2 HUANANZHI полностью рандомная, по этому, что шить спрашиваем на форуме, указывая марикровку микросхемы биос, мультиконтроллера, аудиокодека!

HUANANZHI rev. 1 (nuvoTon nct5532d)

БИОС x99-TF iEngineer CX99DE27 от 25.11.20 с разлочеными регионами от v111
БИОС x99-TF iEngineer CX99DE27-Early от 03.12.20 с разлочеными регионами от v111
BIOS Koshak1013 (phants) HUANANZHI X99-TF X99-F8 X99-T8 v007 от 25.05.2020 с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2

BIOS Koshak1013 (phants) v007 HUANANZHI x99-TF, x99-F8 x99-T8 rev. 1 (nuvoTon nct5532d) с анлоком и андервольтингом с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS патченные Ultimate Patcher Tool Nalex ver. 2.2

HUANANZHI rev. 2.0 (nuvoTon NCT5567D-B)

Какие биосы (временно) можно шить на x99-T8 rev. 2.0

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS Koshak1013 (phants) HUANANZHI x99-TF x99-F8 x99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888), table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128), Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS с анлоком и андервольтингом Koshak1013 (phants) HUANANZHI X99-TF, X99-F8 и X99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2

Jingsha X99-8D3 X99-D8

BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d)
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
БИОС JINGSHA X99-D8 iEngineer AD12RD29 от 24.10.21
BIOS iEngineer AD12RD29 от 24.10.21 JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
Тестовые BIOS v111 JINGSHA X99-8D3 (Kllisre) X99-D8 (HUANANZHI x99-T8)
Заводской Bios X99-D8 v003 с открытыми таймингами от VK239
Заводской Bios X99-D8v003 с открытыми таймингами от VK239 и удаленным микрокодом
ДАМП BIOS Jingsha X99 V1.0 (X99-8D3) от 06.08.19
BIOS Jingsha X99 V1.0 (X99-8D3) от 09.10.19 Ver: KLX99017
BIOS Jingsha Jingsha X99 V1.0 (X99-8D3) от 09.10.2019 Ver: KLX99017 с таймингами
Jingsha X99-8D3 BIOS от Технопланеты
Заводской Bios Jingsha X99 -E8i (Q87) v5.11 от 05.08.2021
Заводской Bios Jingsha X99 V1.0 (X99-8D3) 04/27/2020
Заводской Bios Jingsha x99-D8i
Дамп биоса JINGSHA X99-D8I V 1.0

ДРУГИЕ "БРЭНДЫ"

Bios от iEngineer для MACHINIST X99-K9 V2.1 CX99DE55 / JUXIESHI X99- K9 на MACHINIST X99Z / K9 MACHINIST Board Series C612RD25 могут быть проблемы!
Bios для платы Machinist (Runing) X99Z v102 Date: 27/05/2020 12:00:00 Ver: AAX99018 от kostiaprofrom
Bios для платы Machinist (Runing) X99Z v102 с анлоком и адервольтингом 70-50-70-1500-FVID от VK239
Модифицированный Bios для платы Machinist (Runing) X99Z v102 от ТехноПланета
Биос для PlexHD X99 D4 с анлоком турбобуста и андервольтингом -50_50 от Vladimzam
Биос для ZX-99EV3 1.23, 1.31 с анлоком турбобуста и андервольтингом -60-50 через S3peim от Vladimzam
Набор bios SZMZ X99M-G2 V1.0
Bios Jingsha x99 dual BQ36 v1.1 от ASUS Z10PA-D8
Bios Jingsha, (kllisre) x99m-g v1.0 unlock turboboost -60-50 (-80-50)
ДАМП BIOS atermiter x99 v203 от 24.09.2021 + турбобуст сделал+ андервольтинг на -100/120 rainystorm

Полезные ссылки и дополнительные материалы

Сайт YouTube канала Технопланета с ссылками на материнские платы платы и другие комплектующие с AliExpress
Ресурс xeon-e5450.ru с хорошим описанием китайских плат на данном сокете
Xeon Live
https://vk.com/huanan_x79, https://vk.com/id2485616 (оно же в другом формате https://vk.com/@2485616)
Guide2011-3 на GitHub
Магазин HUANANZHI Official Store на aliexpress
Сайт HUANANZHI
Сайт JINGSHA
Драйвера huananzhi
Установка/обновление драйверов, через интернет. IObit Driver Booster
Программа для расчета мощности блока питания
Инфо по процессорам Xeon E5. Сравнение, спецификации
Сравнение производительности в играх по всем популярным xeon v3 с активированным турбо хаком от mik-gambit
Тест термопрокладок, для замены на VRM
Инструкция по обновлению драйвера NVMe контроллера
Конвертация MBR в GPT, в Windows 10
Программа диагностики Intel® Processor Diagnostic Tool
Системные ограничения на количество ядер (>64)

Рекомендуемые YouTube каналы

ТехноПланета
Miyconst
Купи дёшево
Artem Browser
Hard Test
Cifrograd
BEN4MARK
FPS с анлоком и без в играх 2678+RX580 на канале v111

Сопутствующие товары

Радиаторы охлаждения VRM HUANANZHI X99 TF F8 T8
Радиаторы охлаждения VRM MOS для материнских плат серии X99 - HUANANZHI,Atermiter, Kllisre, Machinist и другиих от NV-Case Store
Оригинальные вентиляторы охлаждения VRM X99 (TF, F8, Т8, AD3)
Разветвитель разьема CPU_FAN
Разветвитель вентиляторов 4 pin без доп питания
Разветвитель разьемов USB 2.0
ПРОГРАММАТОР CH341A
Программатор EZP2019
"прищепка программатора DIP8"
"КРОВАТКИ" под микросхему биос и съемные микросхемы в корпусе DIP8
Wi-Fi и Bluetooth модуль в M2 слот
WiFi 5 - Bluetooth 5.0 M.2
Угловой переходник разьема USB 3.0 на переднюю панель
Радиатор для M.2 дисков
Радиатор побольше для M.2 дисков

Ремонт. Диагностика

ДАТАШИТЫ на nuvoTon nct5532d и NCT5577D
ДАТАШИТЫ XM25QH128AHIG MX25L12833F W25Q128FV W25Q128JV
ПРИМЕР ДИАГНОСТИКИ МОСТА (ЧИПСЕТА) НА ПЛАТАХ x99
РАСПИНОВКА LGA 2011-3
РАЗВОДКА МИКРОСХЕМЫ BIOS X99-TF
РАСПИНОВКА разьема jcom на китайских материнках
Схемы материнских плат. Где искать. Чем смотреть.
Схемы,дампы,мануалы,даташиты

Барахолка

Раздел для частных объявлений по продаже своих комплектующих только для участников форума. Принимаются объявления только по продаже б/у процессоров LGA 2011 v3, китайских материнских плат x99, ОЗУ DDR3 и DDR4, другие комплектующие можно указывать только как добавление к вышеуказанным. Только частные объявления по адекватным ценам никакой коммерции. Объявления значительно, превышающие цены на АлиЭкспресс публиковаться не будут. Для добавления Вашего объявления пишем кураторам темы, указываем наименование, состояние, цена, город, страна. Для продающих в связи с переходом на AMD услуга платная.

Барыги проходят мимо.

1. darckICE Серверная Samsung DDR3 16gb ECC REG 1333 Мгц.
3500р за штуку есть 10 штук. При покупке от 4ех 3000р за штуку.
Б/У снята с сервера hp. Стабильная работа в 4ех канале на частоте 1866 Мгц с таймингами 10-10-10-28.
Владивосток. Россия.
#77

2. VEugene
Продаю комплект вот такой:
https://aliexpress.ru/item/100500314818 ... 1667062299
Только камни 2666 v3
Состав:
HUANANZHI X99-F8D LGA2011-3
Xeon E5 2666 v3 - 2 шт.
Кулера для CPU - 2 шт.
8G DDR4 2133 REG ECC память - 2 шт.
128G M.2 NVMe SSD (китайский) - 1 шт.
Комплект был запасной, куплен целиком мной лично, заменены в нем только камни (изначально были 2690 v3)
Все проверено, запускается.
Цена 22000 руб.
В Москве.

ДОНАТ для разработки BIOS и S3TurboTool

ser8989 - поддержка сюда 5366-7два80-9045-9598 (МТС-Банк). Для Кошака Qiwi +7-902-два13-33-10 или 4276-6900-10два6-7273 (Сбербанк). Большое спасибо!

Telegram болталка

По вопросам заполнения шапки пишите в личку m026

У кого JINGSHA (Kllisre) X99-D8 с BIOS новее чем 15.04.2020 просьба поделится дампом.

При обращении на форум с проблемой не работоспособности или не стабильной работы вашей сисемы ОБЯЗАТЕЛЬНО указываем процессор, материнскую плату (ревизию) и ее чипсет, ОЗУ (разгон), наличие анлока и андервольтинга, дату BIOS и другие необходимые параметры. Учасники форума не обладают экстрасенсорными способностями!

Последний раз редактировалось m026 03.09.2025 12:15, всего редактировалось 878 раз(а).

Реклама
Партнер

KoRn0509

Добавлено: 26.03.2022 13:48

[профиль]

Member
Статус: Не в сети
Регистрация: 11.07.2012

MichaelF писал(а):

Подсказка: Али - это не американская компания, а китайская.

Ну это самой собой. Только причем здесь это? Алик продает все в долларах, а другие валюты это все внутренний курс самого али. На али даже нельзя выбрать юани. Эта площадка работает исключительно на экспорт.
Тем временем курс ЦБ 95.66 а на али растет уже 124.51

С 1 марта 2022 года на AliExpress держателям российских банковских карт доступна оплата только в рублях. Вот вам и братья китайцы. Как могут так и наживаются. Переплата в 20-30 рублей за доллар это уж слишком они хотят. А сейчас распродажа начнется. Щя курс рубля установят на 130 и скидки под 30% сделают, и красота для них, компенсация якобы отличной скидки.

_________________
HUANANZHI X99-F8 v.2, E5-2696 v3, Atermite ECC DDR4 4x8 GB, RTX 3070 8gb, SSD KingSpec M.2 NVME 512 GB, Win 11 Pro

Dickson

Добавлено: 26.03.2022 14:54

[профиль]

Junior
Статус: Не в сети
Регистрация: 12.02.2022

Ребят, на Алике появились радиаторы для TF и F8 последних ревизий по 800 р. за удовольствие. Есть у кого-нибудь возможность измерить расстояние между винтами?

_________________
Huananzhi X99-F8 (NCT5567D-B)
Xeon® E5-2666 v3
MSI GeForce® GT 720 1Gb DDR3
Gloway DDR4-3000 8Gb, A-Data DDR4-3200 8Gb
Aerocool Aero Bronze 750W

KoRn0509

Добавлено: 26.03.2022 15:05

[профиль]

Member
Статус: Не в сети
Регистрация: 11.07.2012

Dickson которых в наличии всего два, с бекплейтом и черный уже разобрали. Так на странице али все размеры указаны, продавец из России если что.

_________________
HUANANZHI X99-F8 v.2, E5-2696 v3, Atermite ECC DDR4 4x8 GB, RTX 3070 8gb, SSD KingSpec M.2 NVME 512 GB, Win 11 Pro

MichaelF

Добавлено: 26.03.2022 15:47

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 20.11.2015
Фото: 72

KoRn0509 писал(а):

Алик продает все в долларах, а другие валюты это все внутренний курс самого али. На али даже нельзя выбрать юани.

Они живут в Китае, торгуют на экспорт, считая в своей валюте, ведя бизнес в своей валюте, и выплачивая с этого налоги в своей валюте, как и зарплаты сотрудникам. А цены в долларах, рублях, и всем прочем получаются по курсу этих валют к китайской валюте на китайской же бирже. Потому и проблемы у вас с вычислениями.

Добавлено спустя 1 минуту 43 секунды:

KoRn0509 писал(а):

Как могут так и наживаются.

Как и все на всех наживаются. Капитализм. А ebay с paypal не наживается? Вы возвращали товары на ебей? Покупаете материнскую плату, после перевода получается тоже дороже, чем считалось вначале, а потом когда возвращают вам деньги из-за того, что какая-то тварь вам не выслала товар, то возвращается либо меньше, если курс ушел вниз (у меня получалось минус пара тысяч рублей), а если вам повезло и курс ушел вверх, то ни хрена больше рублей вам не вернут.

KoRn0509 писал(а):

А сейчас распродажа начнется. Щя курс рубля установят на 130 и скидки под 30% сделают, и красота для них, компенсация якобы отличной скидки

Ну не покупайте. У вас есть выбор. Я, например, не покупаю. Чего ныть по этому поводу?! Будет выгодная цена, и нормальный курс, купите. Рыночные отношения. Голосуйте рублем.

Сейчас курс рубля неадекватен в виду известных событий.

_________________
X99-T8/E5-2666v4@3.1GHz/128Gb DDR3-2400R/GTX 1080
X99-S04/QK3S@4.1GHz/128Gb DDR4-2666R/RTX 3070
X10DRi-LN4+/2xE5-2697Av4/768Gb DDR4-2400R

ПМ78

Добавлено: 26.03.2022 19:05

[профиль]

Member
Статус: Не в сети
Регистрация: 25.12.2019
Откуда: Липецк

KoRn0509 писал(а):

Вот вам и братья китайцы.

В Alipay большой пакет принадлежит американцам, так что там несколько сложнее все.
Пока ситуация с новыми валютными зонами не устаканится, что-то покупать на Али можно только с заведомой переплатой.

Жаль что похоже новых плат на С612 уже не будет, скорее все старые мигрируют на десктопные.

_________________
X99F8 + 2689-V4 + 64 ECC REG, X99TF + 2689-V4 + 64 ECC REG, Jingsha D8I + 2667-V4 + 64 ECC REG

DTS

Добавлено: 26.03.2022 19:33

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 15.02.2022
Фото: 13

MichaelF писал(а):

А если пальцем чуть вверх надавить на радиатор, температуры проца вниз идут?)

Не пробовал такой тест. Не думаю, что от надавливания сможет что-то измениться. Кулер прикручен, а не надет через пластиковый переходник. Если не перегревается, то и тестировать ничего не возникает желания.

_________________
E5-2666 v3, X99-TF v2, 4x32GB DDR4 REG 2400 Samsung BCRC, GT1030 fanless, SSD NVMe Transcend 220S, BIOS 24.11.2021 CX99DE30FIT by iEngineer

Saboteur-2

Добавлено: 26.03.2022 19:46

[профиль]

Member
Статус: Не в сети
Регистрация: 26.09.2021

Ребята, али - российская прокладка между Алибабой и вами. Вы можете это понять? Купоны от них и скидки - от них.
Алиэкспрес это как японодичь Инджапан.
Вас много а Али экспресс один. На вас тупо делают бабки.

_________________
X10X99-16D + 2xE5-2697Av4 + 8x32=256Gb DDR4-2400 + RTX3060 12Gb
X99-F8D-plus + 2xE5-2696v3 + 8х16=128Gb DDR4-2133 + RTX 2060S 8Gb
(и не только...)

Bojack Horseman

Добавлено: 26.03.2022 22:42

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 15.12.2019
Фото: 0

mepavel писал(а):

Маркетинговая фраза "6-слоев" в рекламных слоганах про ASUS ROG B550 была специально написана для домохозяек. А в инженерной среде принято считать количество слоёв платы по слоям металлизации.

Ну конечно, в Асусе дураки оффсайт составляют. А ДядьПаша такй умный, но почему-то такой бедный…

mepavel писал(а):

А я регулярно проектирую и заказываю многослойные печатные платы,

А я не про те платы, которые ты в своем манимирке «проектируешь». Я про платы асуса и хуанана, к которым ты никакого отношения не имеешь.

mepavel писал(а):

Речь шла про жёсткость платы. Вы начали жёсткость платы ассоциировать с количеством "слоев". Причём с однозначным утверждением, что количество слоёв повышает жёсткость. Я Вам написал, что можно сделать и двухслойную плату абсолютно разной жёсткости в зависимости от выбранных материалов и их толщин.

Еще раз – я ВООБЩЕ ничего не писал про соотношение слоев и прочность. Я написал, что китайки не как бумага, а по толщине – как старшая плата асуса (для примера), а у Асуса чем ниже плата в иерархии – тем хуже качество. Что здесь непонятного?

mepavel писал(а):

вроде как только ЧСВ у Вас зашкаливает со своими "тыканиями". Почитайте просто для информации для более точной оценки своего ЧСВ.
Я мог бы и не комментировать Ваши глупости, но просто лишний раз убедился, что Вы за "гуру".

Ты не передергивай. Гуру здесь себя мнишь только ты. И являешься затычкой к каждой бочке. Человек конкретно спросил – хочу поставить тяжелый кулер на bd-4. Я как владелец bd-4 ответил что стоит у меня, и что тяжелого люди ставили в этой теме. Ты как обычно влез, и начал тянуть одеяло на себя. У тебя дефицит внимания?
И не комментируй мои посты, ради Бога. Я все давно про тебя понял, ты – про меня. Закончим на этом, избавь не в чем не повинных посторонних читателей от своего словоблудия.

_________________
2640v3/Huananzhi x99-bd4/32Gb/3060ti/Reletech 256Gb+Netac 1Tb/27''1440p 100Hz
10100f/MSI z490-a pro/32Gb@3200MHz/1660ti/LiteOn Rock 256Gb+Netac 500Gb

mepavel

Добавлено: 27.03.2022 0:11

[профиль]

Member
Статус: Не в сети
Регистрация: 21.11.2020

Bojack Horseman писал(а):

Ну конечно, в Асусе дураки оффсайт составляют. А ДядьПаша такй умный, но почему-то такой бедный…

В ASUS на сайт информацию выкладывают не дураки маркетологи, а для дураков рисуют картинки. Обращаю внимание, что в технических характеристиках, описании на мат. плату данной информации нет.
А на рекламной картинке написана фраза: "шестислойная конструкция печатной платы".
В этой статье про плату MSI MAG B560 Tomahawk WiFi автор явно конкретизирует, что имеется ввиду количество слоёв текстолита, а не металлизации. Каждый слой ядра текстолита имеет по два слоя металлизации. Самые дешёвые стандартные многослойные платы , имеют количество слоёв равное, количеству ядер текстолита *2 + 2, а МПП, изготавливаемые методом попарного прессования, имеют количество слоёв металлизации в два раза больше, чем стеклотекстолитовых ядер. Когда китайцы пишут, что печатная плата имеет 10-12 слоёв, то они имеют ввиду количество проводящих слоёв.

Bojack Horseman писал(а):

Я уже писал выше, что Вы тем более никакого отношения к платам "асуса и хуанана" не имете, т.к. инструмента сложнее отвёртки не держали. Так что Ваша писанина про устройство печатных плат ASUS тем более никому не нужна тут, в т.ч. и Ваше "точное" сравнение жёсткости печатной платы с бумагой.

Bojack Horseman писал(а):

Да нет, Вы там как раз про количество слоёв с "умным" видом писали. Хотя эта информация меньше всего интересовала спрашивающего.

Bojack Horseman писал(а):

У тебя дефицит внимания?
И не комментируй мои посты, ради Бога. Я все давно про тебя понял, ты – про меня.

Чего?! Опять включили режим "Бога"? Имею право комментировать глупости и отвечать на них ссылками на оф. источники. И, кстати, если не заметили, последние несколько постов я вообще не использовал к Вам личное обращение. Пишу информацию для людей, которые интересуются техникой, что-то могут сделать своими руками и хотят в чём-то разобраться, сделать более обдуманный выбор в плане железа. Вы к этом сообществу не относитесь. Так что можете игнорировать мои цитирования, особенно, если нет личного обращения.

_________________
1: MSI PRO Z690-A+i9 12900K +4*32=128 GB (Crucial, 2R, DDR5-4800 MHz)+RTX 3050
2: MSI X99-S04+2680 v4+8*16=128 GB (2R, DDR4-2666 MHz)+GTX 1050 Ti

Bojack Horseman

Добавлено: 27.03.2022 10:22

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 15.12.2019
Фото: 0

mepavel писал(а):

Опять блаблабла, опять «я самый умный», опять МСИ….

mepavel писал(а):

Я уже писал выше, что Вы тем более никакого отношения к платам "асуса и хуанана" не имете

дядьПаш, ты вообще читать кроме как свои божественные откровения умеешь? Это я как раз написал, про то, что не Я, не ТЫ отношения к платам не имеем -

Bojack Horseman писал(а):

как обстоят дела со слоями, и что там внутри в РЕАЛЬНОСТИ происходит, не я, не ты понятия ПРАКТИЧЕСКОГО не имеем.

Но я это честно говорю, а ты тут фонтанируешь своими божественными познаниями в проектировании.

mepavel писал(а):

Да нет, Вы там как раз про количество слоёв с "умным" видом писали

Еще раз. На пальцах. Речь зашла что китайки «жидкие»», «как бумага». Я ответил ПРО ТОЛЩИНУ (еще раз подчеркиваю), и в качестве примера привел плату, которая у меня была под рукой – так случилось, что это был старший асус. И далее написал, что у асуса младшие платы еще «жиже», о чем пишет САМ АСУС на офф.сайте, прямо заявляя, что если покупатель выберет младшую плату, слоев ему отсыпят меньше. Не я писал про слои. А Асус. Еще раз. Если тебя что-то не устраивает – пиши В АСУС. О том, что ты такой невбебенный анженер, и у вас в инженерном сообществе, и так далее. Или в Спортлото сразу.

mepavel писал(а):

И, кстати, если не заметили, последние несколько постов я вообще не использовал к Вам личное обращение.

Угу, угу… Ты меня просто оскорбил, а так да, ты белый и пушистый, просто мимо на белом конике прогарцовывал…

mepavel писал(а):

Имею право комментировать глупости и отвечать на них ссылками на оф. источники.

Цитирую классику - "Дядя Петя, ты дурак?". Здесь все как раз началось с того, что ты стал требовать меня какие-то доказательства, Я ТЕБЯ (а не наоборот) послал на оффсайт, а ты 2-ую страницу доказываешь, что офф.сайт – это для домохозяек. Фейспалм и дроп зе майк какой-то.

mepavel писал(а):

Вы к этом сообществу не относитесь.

Человек, 2 с лишним года сидящий на китайском х99, перепробовавший с половину существующих китайских плат и с десяток ЦП – не имеет отношения к сообществу «Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD)» ? А балобол, сидящий на МСИ и живущий в теме чтобы обливать китайский х99 помоями – имеет? Серьезно? Ты так решил? Чтож, отвечу твоими же словами –

mepavel писал(а):

Чего?! Опять включили режим "Бога"?

_________________
2640v3/Huananzhi x99-bd4/32Gb/3060ti/Reletech 256Gb+Netac 1Tb/27''1440p 100Hz
10100f/MSI z490-a pro/32Gb@3200MHz/1660ti/LiteOn Rock 256Gb+Netac 500Gb

mt01

Добавлено: 27.03.2022 10:25

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 15.08.2017
Фото: 209

mepavel
В ответ на это сообщение.
Нашел я свои гигафлопсы пропавшие.
Оказывается на двухголовых надо было с организацией памяти играться.
А то озадачил меня дядя Паша, мол результаты какие-то странные, и ведь верно подметил. Двое суток искал пропажу.
Извелся весь, аппетит пропал, сон не идет, стрелка на полшестого. Думал китайцы-жулики в посылку гигафлопсов недоложили ).

простыня, NUMA = disable / Home Snoop Dir OSB = enable

Код:

Sample data file lininput_xeon64.

Current date/time: Sun Mar 27 07:07:29 2022

CPU frequency:    2.599 GHz
Number of CPUs: 1
Number of cores: 28
Number of threads: 28

Parameters are set to:

Number of tests: 16
Number of equations to solve (problem size) : 1000  2000  5000  10000 15000 18000 20000 22000 25000 26000 27000 30000 35000 40000 45000 60000
Leading dimension of array                  : 1000  2000  5008  10000 15000 18008 20016 22008 25000 26000 27000 30000 35000 40000 45000 60000
Number of trials to run                     : 8     6     4     4     3     3     3     3     3     3     2     3     3     3     3     3
Data alignment value (in Kbytes)            : 4     4     4     4     4     4     4     4     4     4     4     1     1     1     1     1

Maximum memory requested that can be used=28801201024, at the size=60000

=================== Timing linear equation system solver ===================

Size   LDA    Align. Time(s)    GFlops   Residual     Residual(norm) Check
1000   1000   4      0.017      40.2819  1.088574e-12 3.284889e-02   pass
1000   1000   4      0.008      80.4169  1.088574e-12 3.284889e-02   pass
1000   1000   4      0.006      117.7230 1.088574e-12 3.284889e-02   pass
1000   1000   4      0.006      120.3590 1.088574e-12 3.284889e-02   pass
1000   1000   4      0.006      118.5937 1.088574e-12 3.284889e-02   pass
1000   1000   4      0.006      120.8791 1.088574e-12 3.284889e-02   pass
1000   1000   4      0.005      125.1950 1.088574e-12 3.284889e-02   pass
1000   1000   4      0.005      126.9323 1.088574e-12 3.284889e-02   pass
2000   2000   4      0.015      357.1866 3.923570e-12 3.112852e-02   pass
2000   2000   4      0.015      356.2266 3.923570e-12 3.112852e-02   pass
2000   2000   4      0.015      361.3281 3.923570e-12 3.112852e-02   pass
2000   2000   4      0.015      364.7356 3.923570e-12 3.112852e-02   pass
2000   2000   4      0.015      365.2643 3.923570e-12 3.112852e-02   pass
2000   2000   4      0.015      364.4568 3.923570e-12 3.112852e-02   pass
5000   5008   4      0.107      781.2622 2.525974e-11 3.339331e-02   pass
5000   5008   4      0.107      780.9512 2.525974e-11 3.339331e-02   pass
5000   5008   4      0.104      802.8304 2.525974e-11 3.339331e-02   pass
5000   5008   4      0.106      785.0466 2.525974e-11 3.339331e-02   pass
10000  10000  4      0.639      1043.1106 8.709172e-11 2.958123e-02   pass
10000  10000  4      0.639      1044.3577 8.709172e-11 2.958123e-02   pass
10000  10000  4      0.640      1042.7373 8.709172e-11 2.958123e-02   pass
10000  10000  4      0.639      1044.1469 8.709172e-11 2.958123e-02   pass
15000  15000  4      2.029      1108.9991 2.266277e-10 3.438717e-02   pass
15000  15000  4      2.028      1109.5334 2.266277e-10 3.438717e-02   pass
15000  15000  4      2.061      1092.0094 2.266277e-10 3.438717e-02   pass
18000  18008  4      3.462      1123.3763 3.007782e-10 3.178879e-02   pass
18000  18008  4      3.454      1125.7583 3.007782e-10 3.178879e-02   pass
18000  18008  4      3.464      1122.7062 3.007782e-10 3.178879e-02   pass
20000  20016  4      4.692      1136.9505 3.510307e-10 2.999408e-02   pass
20000  20016  4      4.693      1136.5987 3.510307e-10 2.999408e-02   pass
20000  20016  4      4.701      1134.6774 3.510307e-10 2.999408e-02   pass
22000  22008  4      6.222      1141.0985 4.683323e-10 3.309638e-02   pass
22000  22008  4      6.224      1140.7161 4.683323e-10 3.309638e-02   pass
22000  22008  4      6.223      1140.9580 4.683323e-10 3.309638e-02   pass
25000  25000  4      8.981      1160.0057 5.815489e-10 3.204777e-02   pass
25000  25000  4      8.998      1157.7623 5.815489e-10 3.204777e-02   pass
25000  25000  4      8.981      1159.9967 5.815489e-10 3.204777e-02   pass
26000  26000  4      10.111     1159.0093 6.277713e-10 3.209570e-02   pass
26000  26000  4      10.113     1158.7602 6.277713e-10 3.209570e-02   pass
26000  26000  4      10.113     1158.7937 6.277713e-10 3.209570e-02   pass
27000  27000  4      11.301     1161.3159 6.593261e-10 3.137750e-02   pass
27000  27000  4      11.295     1161.8472 6.593261e-10 3.137750e-02   pass
30000  30000  1      15.403     1168.7119 9.295806e-10 3.564034e-02   pass
30000  30000  1      15.400     1168.9844 9.295806e-10 3.564034e-02   pass
30000  30000  1      15.390     1169.7267 9.295806e-10 3.564034e-02   pass
35000  35000  1      24.239     1179.3537 1.133651e-09 3.208820e-02   pass
35000  35000  1      24.232     1179.6544 1.133651e-09 3.208820e-02   pass
35000  35000  1      24.221     1180.1833 1.133651e-09 3.208820e-02   pass
40000  40000  1      35.865     1189.7232 1.417362e-09 3.041282e-02   pass
40000  40000  1      35.863     1189.7998 1.417362e-09 3.041282e-02   pass
40000  40000  1      35.884     1189.1209 1.417362e-09 3.041282e-02   pass
45000  45000  1      51.144     1187.9027 2.069530e-09 3.554414e-02   pass
45000  45000  1      51.088     1189.1943 2.069530e-09 3.554414e-02   pass
45000  45000  1      51.111     1188.6791 2.069530e-09 3.554414e-02   pass
60000  60000  1      119.444    1205.6432 3.567727e-09 3.450917e-02   pass
60000  60000  1      119.051    1209.6253 3.567727e-09 3.450917e-02   pass
60000  60000  1      118.778    1212.4088 3.567727e-09 3.450917e-02   pass

Performance Summary (GFlops)

Size   LDA    Align.  Average  Maximal
1000   1000   4       106.2976 126.9323
2000   2000   4       361.5330 365.2643
5000   5008   4       787.5226 802.8304
10000  10000  4       1043.5881 1044.3577
15000  15000  4       1103.5139 1109.5334
18000  18008  4       1123.9469 1125.7583
20000  20016  4       1136.0755 1136.9505
22000  22008  4       1140.9242 1141.0985
25000  25000  4       1159.2549 1160.0057
26000  26000  4       1158.8544 1159.0093
27000  27000  4       1161.5816 1161.8472
30000  30000  1       1169.1410 1169.7267
35000  35000  1       1179.7305 1180.1833
40000  40000  1       1189.5479 1189.7998
45000  45000  1       1188.5920 1189.1943
60000  60000  1       1209.2258 1212.4088

Residual checks PASSED

End of tests

27.03.2022
07:24

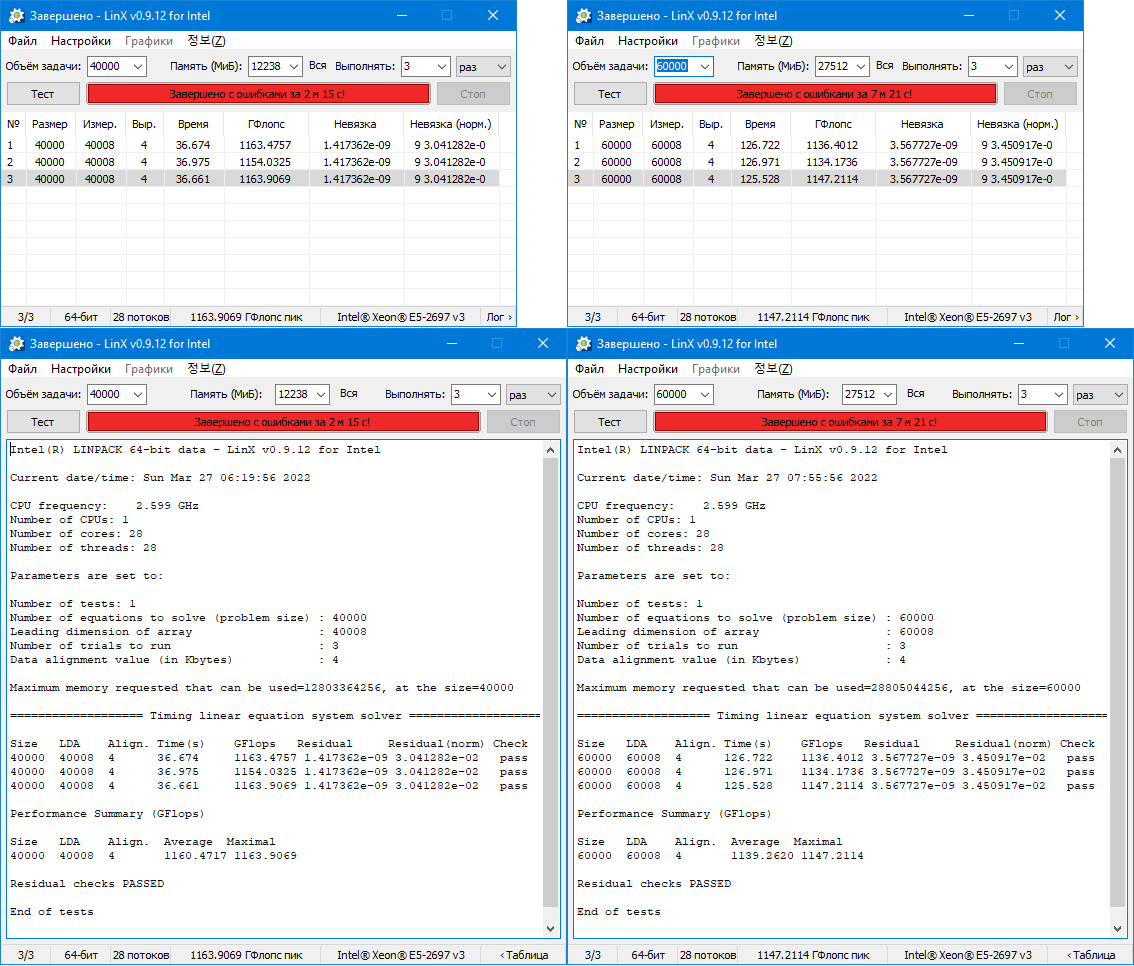

картинка, NUMA = disable / Home Snoop Dir OSB = enable

Корейский LinX 0.9.12 насчитал чуть меньше, хотя содержит ту же версию библиотеки: 2022.0.2.92

Вложение:

LinX v0.9.12_numa0_ht1_hds1-.png [ 77.35 КБ | Просмотров: 781 ]

*Ошибок нет, это кривая оболочка терафлопсов боится, пугают ее значения выше 999

.
Производительность системы в гигафлопсах? (Linpack / IBT / LinX / etc.) #16661217
Производительность системы в гигафлопсах? (Linpack / IBT / LinX / etc.) #14716166
Страничка Dua|ist (Linpack + GUI = LinX) #16897659

Результаты моих очередных безумных тестов, a.k.a. в погоне за гигафлопсами:

таблица

Линпак на дефолтных значениях, размер задачи от 1000 до 45000. Результаты округлил.

upd. Более правильные результаты >тут<.
В этой таблице при включенном НТ линпак работал на 28 потоках.

Вложение:

таблица.png [ 16.02 КБ | Просмотров: 781 ]

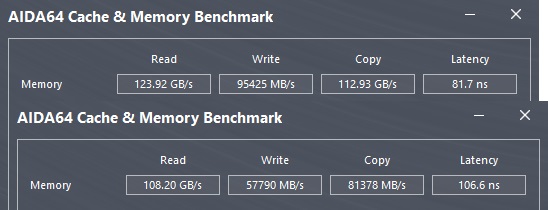

При отключении NUMA скорость памяти по данным аида64 сильно падает, а задержки увеличиваются.

картинка

Вложение:

cachemem_numa_compare.jpg [ 33.49 КБ | Просмотров: 781 ]

Подробные простыни текстовых логов линпака во вложении.
Кроме того в результате эксперимента удостоверился в стабильности системы в целом, зависаний и бсодов не было.
Система охлаждения справляется, радиаторы на врм менялись не зря.

p.s.

corona 1.3

Вложения:

логи Intel® Distribution for LINPACK Benchmark.rar [33.89 КБ]
Скачиваний: 42

_________________
F8 (5567D-B), e5-2696v3, 8х32GB Samsung DDR4-2400 ECC Reg, GTX1050Ti
TF v3.0(5567D-B), e5-1660v3, 4х16GB Samsung DDR4-2400 ECC Reg, RTX2060S

Последний раз редактировалось mt01 29.03.2022 6:44, всего редактировалось 2 раз(а).

Saboteur-2

Добавлено: 27.03.2022 10:37

[профиль]

Member
Статус: Не в сети
Регистрация: 26.09.2021

mepavel, АСТАНАВИТЕСЬ!
Ну не поймёт он. Не поймёт. Для него односторонняя печатка должна быть толщиной с тетрадный лист...

PS: ...толщина не от количества слоёв зависит (точнее не только от них), а от толщины диэлектрика.

PPS: дайте печатку на гетинаксе...

Добавлено спустя 19 минут 19 секунд:

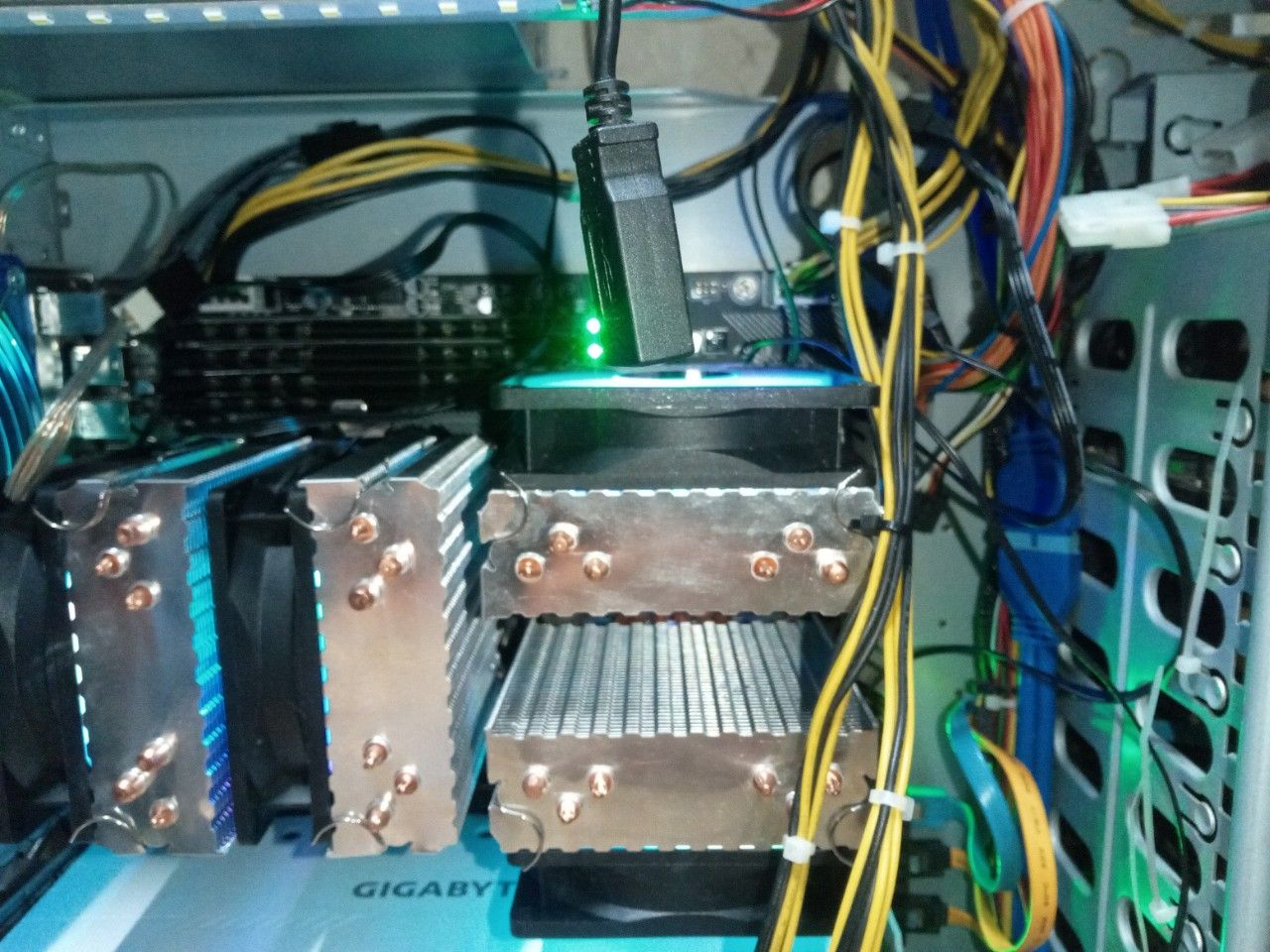

Вчера я таки поставил второй проц.
Блин, завелся только со второго раза (увидел все 4 палки). Думал, что ноги поломал сокету до этого.

Вложение:

13183547299.6f42f4998034416196ddf11a272e9b7a.jpg [ 233.24 КБ | Просмотров: 769 ]

Задолбался с этими кульками. Второй проц в таком виде дико перегревается...
...аж всё виснет.
Нужно колдунствовать с расположением охлада и вентилей, ну либо что-то другое покупать (менее громоздкое).

Скоро я пойду искать потерянный ножик потерянные гигафлопсы (как только с охладом разберусь).

PS: вчера весь в этой оконной замазке был испачкан...

_________________
X10X99-16D + 2xE5-2697Av4 + 8x32=256Gb DDR4-2400 + RTX3060 12Gb
X99-F8D-plus + 2xE5-2696v3 + 8х16=128Gb DDR4-2133 + RTX 2060S 8Gb
(и не только...)

max77

Добавлено: 27.03.2022 11:14

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 19.12.2020
Откуда: Россия
Фото: 0

Saboteur-2 писал(а):

Нужно колдунствовать с расположением охлада

тебе бы кузов поменять в идеале.было бы норм.попросторнее...
этому паходу лет 20 отроду

_________________
13600kf@Arctic iii 360@Z790 AORUS ELITE AX-W@Adata-XPG@Asus_TUF_RX7900GRE

Saboteur-2

Добавлено: 27.03.2022 11:55

[профиль]

Member
Статус: Не в сети
Регистрация: 26.09.2021

Алё!

max77, там снизу видюха. Это только кусочек материнки с кульками, и под которыми процы, а не всё. Всё не поместилось в кадр.
Корпус как раз BigTower (настоящий, а не новомодная хрень в которую еле-еле mATX мать можно запихнуть).

_________________
X10X99-16D + 2xE5-2697Av4 + 8x32=256Gb DDR4-2400 + RTX3060 12Gb
X99-F8D-plus + 2xE5-2696v3 + 8х16=128Gb DDR4-2133 + RTX 2060S 8Gb
(и не только...)

mepavel

Добавлено: 27.03.2022 12:21

[профиль]

Member
Статус: Не в сети
Регистрация: 21.11.2020

mt01 писал(а):

Нашел я свои гигафлопсы пропавшие.
Оказывается на двухголовых надо было с организацией памяти играться.

Вот теперь по производительности всё как надо с учётом андервольтинга и бага по TDP. В этой теме первый серьёзный результат на двухпроцессорных системах. Вот такие тесты и показывают + и - той или иной организации памяти.
P.S. Intel® Distribution for LINPACK Benchmark интересная тема. Почитаю открытую документацию для общего развития - https://www.intel.com/content/www/us/en/develop/documentation/onemkl-linux-developer-guide/top.html
Скачать тест: https://www.intel.com/content/www/us/en/developer/articles/technical/onemkl-benchmarks-suite.html
Вообще под Linux результат всегда выше и стабильнее получается, т.к. меньше сторонних процессов.

Добавлено спустя 27 минут 54 секунды:

Bojack Horseman писал(а):

Угу, угу… Ты меня просто оскорбил

Где я там оскорбил? Посчитать сколько Вы до этого раз меня оскорбили?

Ишь какие ранимые, оскорблённый он. :facepalm:

Bojack Horseman писал(а):

Цитирую классику - "Дядя Петя, ты дурак?".

Bojack Horseman писал(а):

Ах вот откуда "ноги" ЧСВ растут. Т.е. Вы перепродав, как Вы сами писали, около 50-ти китайских сборок своим знакомым, теперь возомнили себя гуру и на этом фоне считаете допустимым "тыкать" и оскорблять других участников форума? А также писать бездоказательные утверждения и т.п. Успокойтесь уже, решает не количество, а качество. Кроме того, раз уж речь шла про оценку возможности установки кулера весом 1100 г на китайскую плату, то тут надо немного подумать. Во-первых, на 2011-3 винты крепления кулера держатся не только за саму плату, как это было, например, на 775 сокете, а за металлическое усиленное основание сокета. И вот тут больше важна не столько жёсткость текстолита сколько жёсткость металла основания сокета. Во-вторых, если даже не рассматривать 2011-3, то приличные производители систем охлаждения кладут в комплект металлический усилитель (бэкплейт) для механически "слабых" типов сокета.
В-третьих, важна не только масса, а ещё как она распределена. На сокет действуют силы вращательного момента в статике, а в случае движения с ускорением (например, при транспортировке) ещё и добавляются дополнительные силы за счёт момента инерции. Поэтому рассуждать просто о массе кулера и сравнении жёсткости с бумагой изначально некорректно и бессмысленно.

Добавлено спустя 10 минут 12 секунд:

Saboteur-2 писал(а):

mepavel, АСТАНАВИТЕСЬ!
Ну не поймёт он. Не поймёт.

Saboteur-2,

Saboteur-2 писал(а):

PPS: дайте печатку на гетинаксе...

У меня запасы ещё остались с советских времён. Но уже давно не использую, т.к. медная фольга не нём плохо держится, особенно при пайке. Сейчас вручную редко платы изготавливаю, обычно, когда надо быстро что-то несложное макетировать. На работе всё заказывается на фабрике, а для дома можно воспользоваться сервисом вроде JLCPCB. Получается достаточно дешёво. Огромный плюс в том, что можно заказать многослойную плату, что существенно расширяет возможности проектирования и повышает качество конечного устройства.

_________________
1: MSI PRO Z690-A+i9 12900K +4*32=128 GB (Crucial, 2R, DDR5-4800 MHz)+RTX 3050
2: MSI X99-S04+2680 v4+8*16=128 GB (2R, DDR4-2666 MHz)+GTX 1050 Ti

Собакевич

Добавлено: 27.03.2022 13:20

[профиль]

Member
Статус: Не в сети
Регистрация: 17.10.2012
Откуда: С-Пб

mepavel писал(а):

На сокет действуют силы вращательного момента в статике, а в случае движения с ускорением (например, при транспортировке) ещё и добавляются дополнительные силы за счёт момента инерции.

Ну вы уж совсем зарапортовались

я на Марс с Хуананом не собираюсь.

mepavel писал(а):

Во-первых, на 2011-3 винты крепления кулера держатся не только за саму плату, как это было, например, на 775 сокете, а за металлическое усиленное основание сокета. И вот тут больше важна не столько жёсткость текстолита сколько жёсткость металла основания сокета.

Возможно, но еще больше повлияет разнесение точек крепления к плате - чем оно больше, тем лучше.

_________________
mag x870e tomahawk wifi\7800x3d\64mb 6000 Cl32\Palit 4070TiSuper JS
X570AorusMaster\5900X\64Mb 3600 Cl16\Palit 3080GR

Saboteur-2

Добавлено: 27.03.2022 13:26

[профиль]

Member
Статус: Не в сети
Регистрация: 26.09.2021

Собакевич, возьмите, и насквозь к шасси прикрутите, как сделал это я со своим Фиником 8350 и кульком (двумя... нет... 1,5 - охлад проца и южника) на 2 КГ.

_________________
X10X99-16D + 2xE5-2697Av4 + 8x32=256Gb DDR4-2400 + RTX3060 12Gb
X99-F8D-plus + 2xE5-2696v3 + 8х16=128Gb DDR4-2133 + RTX 2060S 8Gb
(и не только...)

MichaelF

Добавлено: 27.03.2022 14:03

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 20.11.2015
Фото: 72

mt01 писал(а):

Нашел я свои гигафлопсы пропавшие.
Оказывается на двухголовых надо было с организацией памяти играться.

Там от задачи зависит. У меня плотинг быстрее, если запускать задачу на всей памяти первого проца с выключенной NUMA, давая задачу ядрам всех процов. При доступе к чужой памяти пенальти. А с NUMA могут тестовые программы типа AIDA64 показывать хорошие результаты.

_________________
X99-T8/E5-2666v4@3.1GHz/128Gb DDR3-2400R/GTX 1080
X99-S04/QK3S@4.1GHz/128Gb DDR4-2666R/RTX 3070
X10DRi-LN4+/2xE5-2697Av4/768Gb DDR4-2400R

Bojack Horseman

Добавлено: 27.03.2022 18:18

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 15.12.2019
Фото: 0

Saboteur-2 писал(а):

Ну не поймёт он. Не поймёт. Для него односторонняя печатка должна быть толщиной с тетрадный лист..

Мне какбы вообще параллельно… Я бы 4-ой раз перевел свои слова, с которых все началось, с русского на русский, но до кого не дошло – уже не дойдет…

mepavel писал(а):

Т.е. Вы перепродав

Завидуешь, что ли?
Короче, ты как обычно съехал на личности. Ясно-понятно…
В таком случае, это не твое дело, сколько я собрал, для чего и для кого. Вот вообще не твое, понятно? А мне непонятно, по какой причине ты решил, что можешь это тут обсуждать, и всем окружающим твои измышления НА ЭТУ ТЕМУ интересны… Открой тему про меня, и там меня обсуждай, раз ты так жить без меня не можешь, разрешаю :lol:

mepavel писал(а):

возомнили себя гуру

Чья бы, еще раз повторяю, корова мычала. Хоть одну цитату мне приведи, где я претендую на звание гуру.…

mepavel писал(а):

"тыкать" и оскорблять других участников форума

Т.е для тебя то, что к тебе на «ты» в интернете обратились – оскорбление? Тогда у меня для тебя плохие новости касательно твоего ЧСВ. Это иитернет-болталка по интересам, а не письмо-приглашение на губернаторский бал или раут к английской королеве, чтобы я тебе ВЫ с большей буквы писал. Может, «милостивый государь» потребуешь к себе обращаться для окончательного апофеоза? :lol:

mepavel писал(а):

Где я там оскорбил? Посчитать сколько Вы до этого раз меня оскорбили?

А ты хотел, чтобы я после твоего оскорбления тебе «выкал»? Серьезно? Как заслужил, так и обращаюсь, извиняй.
Вот терпеть не могу таких людей – он тебе при возможности в рожу плюнет, нож в спину воткнет и кошелек из пальто в гардеробе уведет – зато весть такой в костюмчике и на «Вы»…

_________________
2640v3/Huananzhi x99-bd4/32Gb/3060ti/Reletech 256Gb+Netac 1Tb/27''1440p 100Hz
10100f/MSI z490-a pro/32Gb@3200MHz/1660ti/LiteOn Rock 256Gb+Netac 500Gb

Saboteur-2

Добавлено: 27.03.2022 18:43

[профиль]

Member
Статус: Не в сети
Регистрация: 26.09.2021

Bojack Horseman писал(а):

Ты хоть сам то читал, что писал?
Перечитай.

Bojack Horseman писал(а):

Нормальная там толщина текстолита, брендовые среднего сегмента жиже идут. Асус рог б550 точно такой же толщины, а асуса там четкое разделение по цвету штанов - у РОГа - 6-тислойный текстолит, у ТАФа - 4-ехслойный , у ПРАЙМа - вообще непойми что получается...

Вывод: Т.е. чем меньше слоёв - тем тоньше.

Bojack Horseman писал(а):

И далее написал, что у асуса младшие платы еще «жиже», о чем пишет САМ АСУС на офф.сайте, прямо заявляя, что если покупатель выберет младшую плату, слоев ему отсыпят меньше. Не я писал про слои. А Асус.

Где тут Асус написал, что платы тоньше?

Ты понимаешь, что толщина платы измеряется не слоями, а толщиной диэлектрика?

_________________
X10X99-16D + 2xE5-2697Av4 + 8x32=256Gb DDR4-2400 + RTX3060 12Gb
X99-F8D-plus + 2xE5-2696v3 + 8х16=128Gb DDR4-2133 + RTX 2060S 8Gb
(и не только...)

Новая тема /

Ответить

Сообщений: 57011 • Страница 1726 из 2851 • < 1 ... 1723 1724 1725 1726 1727 1728 1729 ... 2851 >

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа

Кто сейчас на конференции

Сейчас этот форум просматривают: eugene159 и гости: 12

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
