Для серьёзного (напряжения 1.35-1.45 В, частота 3.8 и выше) разгона под любыми нагрузками топовых Ryzen плату смотрим в ценовом диапазоне от $150-200. Платы в пределах примерно $100-150 в таких условиях жить будут, но при наличии частых продолжительных нагрузок практически всем потребуется направленный обдув цепей питания процессора.
Ниже $90-100 платы под указанный разгон старших Ryzen, по моим впечатлениям, лучше не брать вообще. Например: Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #14764921 (ASUS Prime B350M-A - $89). Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #16830207. Такие платы больше годятся для Ryzen с четырьмя физическими ядрами (шесть в разгоне при 1.4 В - уже риск).

Нагрев, о котором говорится в большинстве случаев, обычно достигается под синтетическими тестами. В реальной жизни Вы такого рода нагрузку практически не встретите и нагрев будет ниже. Но тут другое: у мосфетов действительно рабочая температура указывается до ~125-150°, но КПД-то с нагревом падает! Мосфет может работать, но нужный ток - уже не выдавать. Так что когда в синтетике греется более 100° C и для стабильной работы нужен обдув - вот тут уже повод задуматься, ибо и в реале будет 70-80, что довольно нежелательно.

Так Х16 или Х8?

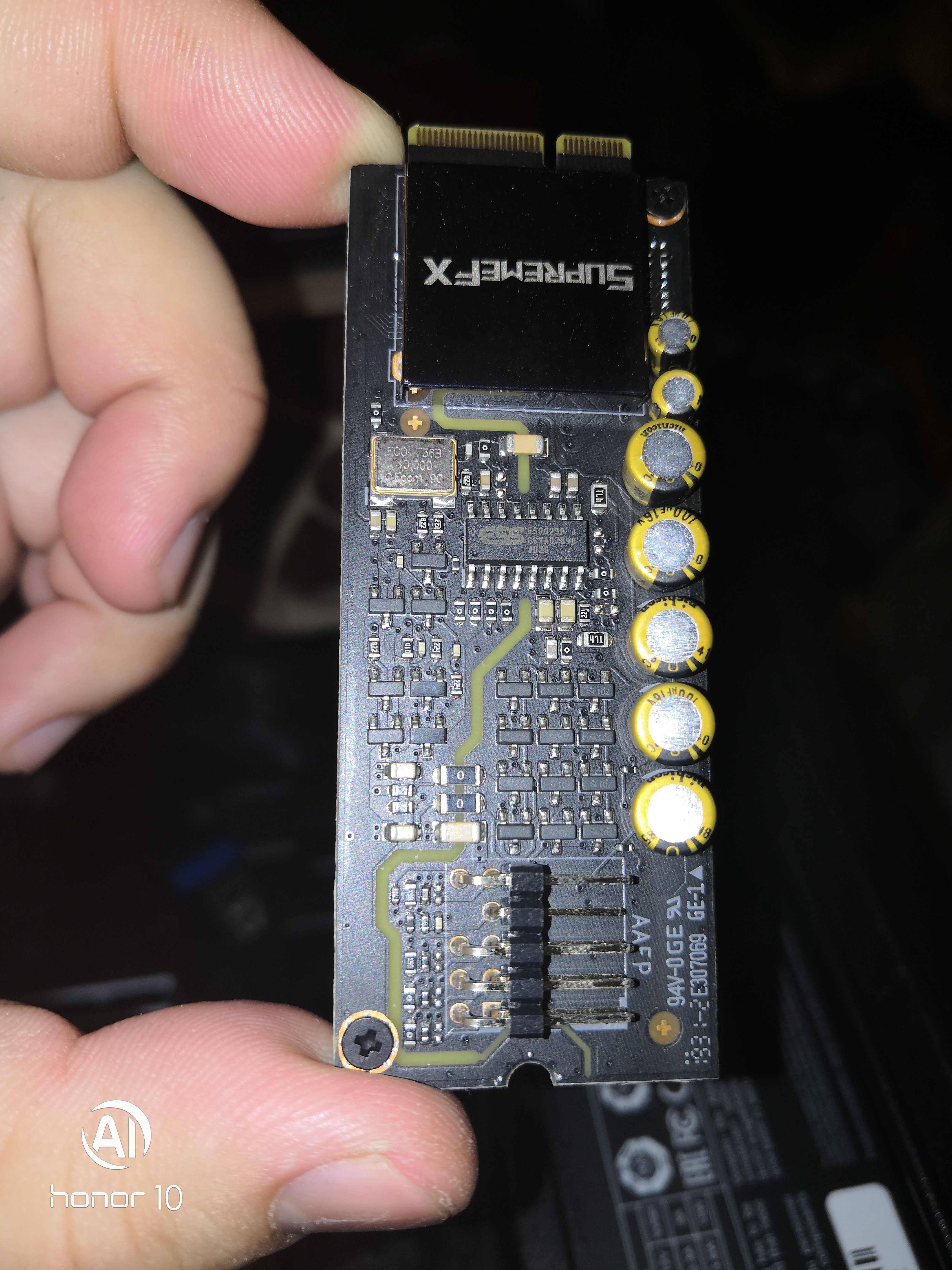

Вот встройка крупным планом

С обратной стороны распаян восьминогий жук, который через термопрокладку соединяется с декоративной алюминиевой крышкой. Маркировка OPA2365, гугель говорит что это ОУ.
Правда щачем он там я хз, если верить даташиту на цап, то там есть встроенный усилитель.

Добавлено спустя 50 секунд:

Если одна вк, то 16, если две то 8.

Если проц без встройки и нет Sli/Crossfire, то 16.
М.2 графики не касаются, т.к. первый разъем работает от 4-х отдельных линий, а второй вообще от чипсета

На уровне младших x470. Такой же, как у MSI x470 Gaming plus/pro

"Итак, начнем c процессоров AMD Ryzen без графики, то есть с процессоров, у которых есть 16 линий PCIe 3.0 для реализации слотов PCI Express 3.0 x16/x8.

В этом случае эти 16 линий PCIe 3.0 используются для двух первых слотов с форм-фактором PCI Express 3.0 x16 и разъема M.2_2. Режимы работы слотов PCIE_X16_1/PCIE_X16_2/M.2_2 следующие: x16/–/– или x8/x4/x4."
https://www.ixbt.com/platform/asus-rog- ... ew.html#n6
почему не сходится?

чёто тебя заедает ,цену железки видел ? завидовать нечему !

да 1220 лучше но не так как хотелось бы

должен 16х
ssd то один pci-e а второй будет работать в режиме sata
это с чипом х470

Prof просто ты не первый раз уже даже не читая врываешься в диалог и пишешь не по теме. Обсуждали вольтаж камней - ты врываешься со своей оконной водой, потом обсуждали башни - опять ты с водой, хотя о ней вообще речи не было. Теперь обсуждаем встройки, ты с дискреткой и пишешь очевидную и бесполезную в данном случае инфу. И мне, извольте, нужно это игнорировать?

Ultimauser
может понятней станет
что всяко лучше взять отдельный цап самый дешёвый ,чем гоняться за качеством звука со встройки
-------
и на счёт воды !
от температуры проца зависит подаваемое напряжение на проц
------------------
ну это всё так между делом ,кому надо тот поймёт про что речь
и простую недоводу и простой цам можно купить не дорого

Не, с оффсайта

Хрен его знает что там намудрили с разводкой линий.
Мне как-то попался биостар на b350, там про pci-e линии м.2 от проца тупо забыли и взяли от линий видеокарты.

fm_r2dsf
ну на ASrock ab350m pro4
работал один SSD м2 Pci-e 4x
видюха 3х16
и два обычных HDD в sata 3и 4
и ничего не отваливалось
а если бы поставил второй SSD m2 sata то отвалился бы один обычный SATA и скорее всего 4й


ну может Ты себе как раз соберёшь воду за недорого и сделаешь мой 3800х
самое дорогое это радиатор хороший

Prof, а ну так если второй ссд саташный, то все ок должно быть, я то думал что речь о nvme в обоих слотах

а во втором M2 разве будет работать pci-e (чип 350) ,не будет
на 470 чипе используемый второй М2 будет работать pci-e x2 максимум
и при этом на счёт отвалится sata или нет не знаю ,не пробовал ,нет второго ssd M2

На нормальных платах M.2_2 использует чипсетные линии, а не процессорные. В мануале часто есть блок-схема распределения линий, там все понятно.

На x470 M.2_2 отключает самый нижний длинный, чипсетный, слот PCIe 2.0 x4 (в случае NVME), либо 1-й SATA в случае M.2_2 SATA. На моей матери так.

Возможно неправильно выразился, я имел ввиду сам чипсет, что доски старшие относительно b450. Потому что как ни крути, а карбон лучше томогавка и соответствует x470 доскам мси.

Лучше конечно, но дороже. Причем даже дороже x470 gaming plus, у которой такой же VRM

Бред, конeчно, я бы такую не брал. Да и VRM на ней так себе.
У TUF PRO M.2_2 обдирает почти все слоты, но верхний графический не трогает

Tarkus100 фиг знает, у меня всего 300 рублей разница тут, а карбон жирнее оснащен. Ну и радиатор там огромный. Про и плюс как то меркнут на фоне карбона, даже 470 не спасает.

Ну тут уже на вкус и цвет: "PCI_E2, PCI_E3, PCI_E4 and PCI_E5 slots will be unavailable when installing M.2 PCIe SSD in M2_2 slot.
SATA5 and SATA6 ports will be unavailable when installing a M.2 device in M2_1 slot."
Короче, использовать оба M.2 и ограбить все вокруг
А по цене x470 gaming max дешевле Томагавка, можно найти ниже 9К

Tarkus100 лично я даже не беспокоюсь по поводу м2, у меня 2 нвме и рейд из 2х 4тб редов. Диски по сата не подключаю, в крайнем случае есть переходник для юсб. Если хочется подключить миллион сата, то это не к данным платам вообще) тем более достоверно известно, что выигрыш нвме в скорости по сравнению с нормальным сата ссд незначительный в обычных условиях
