При обсуждении просьба соблюдать правила как Конференции, так и раздела "Материнские платы".
Кратко: запрещены фанатство, флуд, в т.ч. ссоры и переходы на личности, оффтоп не по теме. Картинки размером более 150Кб выкладываем в виде превью ("О выкладке изображений в собщениях в Конференции.").

Не искажайте наименования торговых марок, в т.ч. не переиначивайте иностранные марки и название опций в BIOS на русский. Это затрудняет поиск полезной информации, в т.ч. решения проблемы, аналогичной вашей, т.к. поисковый движок не обрабатывает искажения - это невозможно технически. Да, Х370 и X370 выглядят одинаково, но попробуйте вбить в поиск оба этих варианта.
Приходит новый человек и пытается воспользоваться поиском, в который его послали.

Asus, Асус, Азус, Асусина, Phenom, Феном, Феник, Фетлон, Фен, Deluxe, Делюкс, delux, люкс

Это лишь некоторые варианты. Скажите, вы, опытные люди, сумеете в нужный момент вспомнить их все? Догадаетесь перебрать их все? А каково новичку?

Для серьёзного (напряжения 1.35-1.45 В, частота 3.8 и выше) разгона под любыми нагрузками топовых Ryzen плату смотрим в ценовом диапазоне от $150-200. Платы в пределах примерно $100-150 в таких условиях жить будут, но при наличии частых продолжительных нагрузок практически всем потребуется направленный обдув цепей питания процессора.
Ниже $90-100 платы под указанный разгон старших Ryzen, по моим впечатлениям, лучше не брать вообще. Например: Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #14764921 (ASUS Prime B350M-A - $89). Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #16830207. Такие платы больше годятся для Ryzen с четырьмя физическими ядрами (шесть в разгоне при 1.4 В - уже риск).

Нагрев, о котором говорится в большинстве случаев, обычно достигается под синтетическими тестами. В реальной жизни Вы такого рода нагрузку практически не встретите и нагрев будет ниже. Но тут другое: у мосфетов действительно рабочая температура указывается до ~125-150°, но КПД-то с нагревом падает! Мосфет может работать, но нужный ток - уже не выдавать. Так что когда в синтетике греется более 100° C и для стабильной работы нужен обдув - вот тут уже повод задуматься, ибо и в реале будет 70-80, что довольно нежелательно.

Вариант подешевле ASUS TUF B450M-PRO GAMING (как альтернатива от другого вендора MSI B450M MORTAR MAX).
Вариант подороже ASUS PRIME X370-PRO (если не смущает старый чипсет и перспектива обновления биоса).
Если чуть накинуть к бюджету можно глянуть и на платы с чипсетом x570 (например asus tuf x570-plus gaming (asus prime x570-pro)).

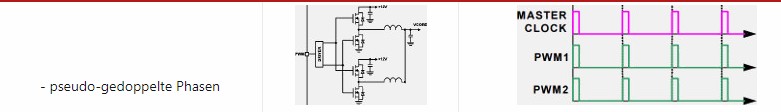

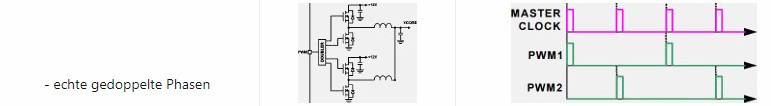

Да везде. Везде, где есть даблеры, но фазы при этом 4х2, 5х2 и т.д.
Распространены 2 варианта, либо чистые 6-8-10 фаз на сборках, безо всяких даблеров, либо с даблерами/ драйверами 4х2, 5х2 и т.д на дискретке. Все фазы что х2, основаны на синфазной (синхронной) работе фаз попарно. Даблеры с фазовращением сигналов применяют редко, так как профиту с них никакого.

Это вряд ли. По инету проблем с x470 Gaming Plus/Pro+zen2 крайне мало, разве что из-за явного брака...от которого не застрахован никто.
Аналогично с b450-A PRO и b450 Gaming Plus.

вы лично замеряли осциллографом ? я не вижу пока от вас пруфов одни слова

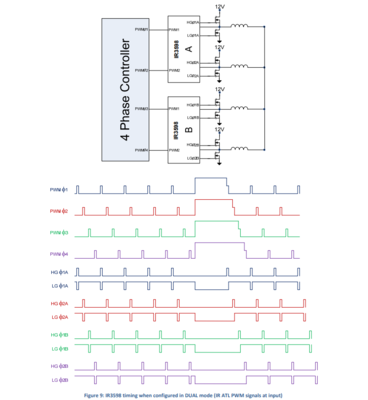

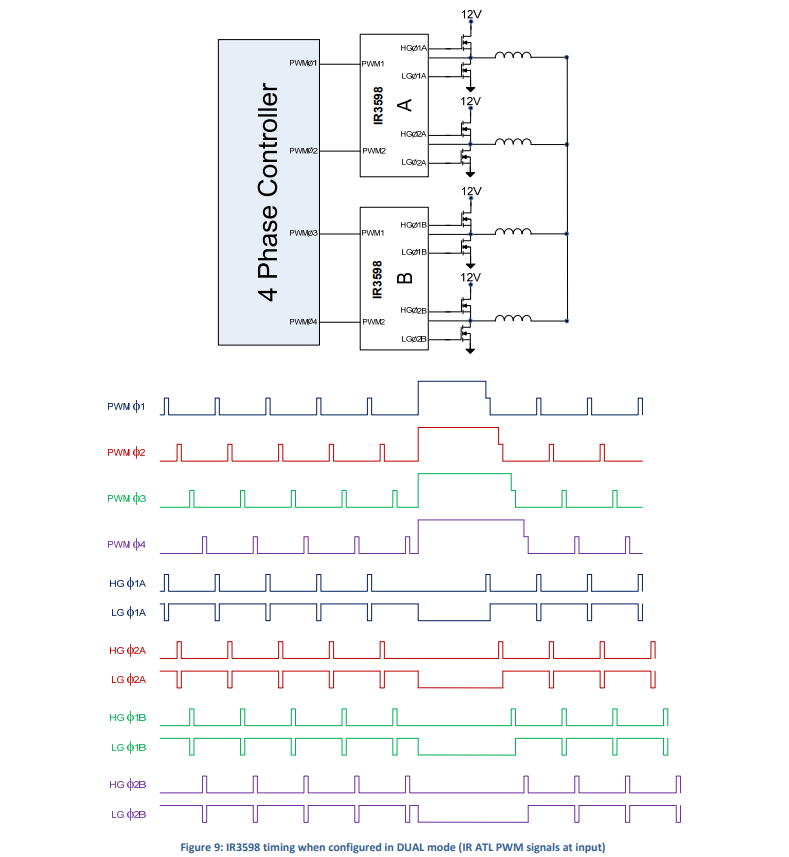

вот второй вариант подключения даблеров, как двойной драйвер

и здесь я не вижу синхронности, такой способ в материнках не реализуется

А просто включить голову? Даблеры стоят, а фазы обозначены как х2 - это как?
Даблеры могут работать в 2-x режимах, либо с поворотом фазы - либо с синхронным управлением - Так вот, во втором режиме они преимущественно и используются.

я больше поверю даташиту, там никакого упоминания про синхронный режим работы нет (ir3598)

Ну сам посуди, даблер состоит из двух драйверов, которые могут работать либо в противофазе, либо синфазно...это же без проблем
Конкретно плату можно обозначить? В даташите ir3598 прописано "Multimode operation to configure the driver
as either dual or doubler/interleaved mode drivers". То есть, либо работают сразу оба драйвера, либо в режиме интерливинга (поочередно)

Либо с удвоением фаз, но без применения драйверов и даблеров.

Неe, голый управляющий выход с шима такой ток просто не потянет. Даже только на одну фазу, без удвоения. Драйверы ставятся не просто так

Один канал IR35201 тянет два поверстейджа TDA21472

вот и почитайте внимательно весь даташит, режим работы двойного драйвера , включается когда поступает второй сигнал pwm с контроллера, в материнках он вовсе не нужен такой режим, остается режим doubler , который делит частоту сигнала смещая его
первая картинка которую я выкладывал, и еще два режима Tri‐State и IR ATL , один работает в режиме ждать сигнал от контроллера и работа в режиме non stop и и все никаких там синхронных режимов нет. Упоминается тока синхронный режим верхнего и нижнего плеча, они и должны быть синхронны.

Эхе-хе . Ричтек RT8894A, который стоит на многих платах MSI, тоже тянет 3 фазы без драйверов, но только потому, что эти 3 драйвера у него внутри, встроенные. Оттого бывает и греется. Вдобавок драверы часто стоят прямо в сборке. В общем, так или иначе, пусть и в скрытом виде драйверы есть всегда

А режим интерливинга на кой, то есть псевдо-многофазность? Для, якобы, уменьшения пульсаций питания, размазанных по кругу? Да пофиг на эти пульсации, когда выбросы на переходных процессах гораздо сильней
Впрочем, хотелось бы обозначить конкретную плату, а то спор какой-то не по существу

Где стоят даблеры, фазы обозначаются 4+4, где нет даблеров 4x2. Вы говорите иначе, возможно просто пользуетесь непроверенной информацией.

Добавлено спустя 5 минут 20 секунд:

Основная функция даблеров, это как раз уменьшение пульсаций, нужно это или нет, каждый решает за себя. 1usmus как раз писал, что низкие пульсации очень важны для процессоров Zen2. Плат с даблерами появилось очень много на чипсете X570.

это имеется ввиду дублер\чередующийся режим, между выходными сигналами на даблере туда-сюда, сюда-туда

Я спросил, что это режим дает.

Они и так низкие. Пики на переходных процессах намного существенней. Смысл ловить блох, когда по тракту бегают слоны ?

Тут согласен. Или неправильную инфу дают по некоторым платам. Инфа, что даблер есть, а питание-то 4х2. Все нужно перепроверять, но уже лень

Подозреваю, что это рекомендации от АМД, учитывая появление на платах X570 даблеров.

Это и есть режим дублера , называется он, как чередующийся дублер "Doubler Interleaved MOSFET Driver"

Да знаю я, что это за режим. Я спрашивал, какой в нем толк по сравнению с синхронным управлением. Обсуждение началось с того, что на платах GB даблеров нет, но дроссели удвоены...типа обман. Бред же

Или потому, что 8 фаз (4+4) выглядит круче, чем 4х2. Хотя по моще (мосфетам и дросселям) 4+4 и 4х2 одно и то же - 8

Это я к тому, что вы везде твердите,что даблеры работают синхронно, они изготавливаются для асинхронна чтоб уменьшить пульсации

Я писал, что в питании 4х2 даблеры работают только синхронно. Именно если 4х2
Учитывая возможность работы даблеров в двух режимах, ничего такого безумного я не написал.
Насчет пульсаций... неравномерность в переходных процессах гораздо значительней. А поскольку нагрузка никогда не бывает абсолютно неизменной, переходные процессы в питании будут всегда
ЗЫ Вот мне интересно, если речь идет конкретно о CH6, то там питание 4+2 - https://www.hardwareluxx.de/community/t ... e.1155146/. При этом 4 даблера IR3598 на Vcore и 2 даблера IR3598 на SoC. Итого 6 даблеров. То есть по даблеру на фазу, а не на 2 фазы
И в каком режиме эти даблеры работают?

На C7H без фазовращения, т. е. как буфер-повторитель.
