Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

У меня со скальпом почти сразу как память в LinX заполнится ~26 секунда в ребут уходит(без AVX Offset) с моментальным нагревом выше 91
в AIDA FPU only и рендер видео сони-вегасом порядка 80 градусов максималка получается
Я забил короче на линпаки, в ус не дую

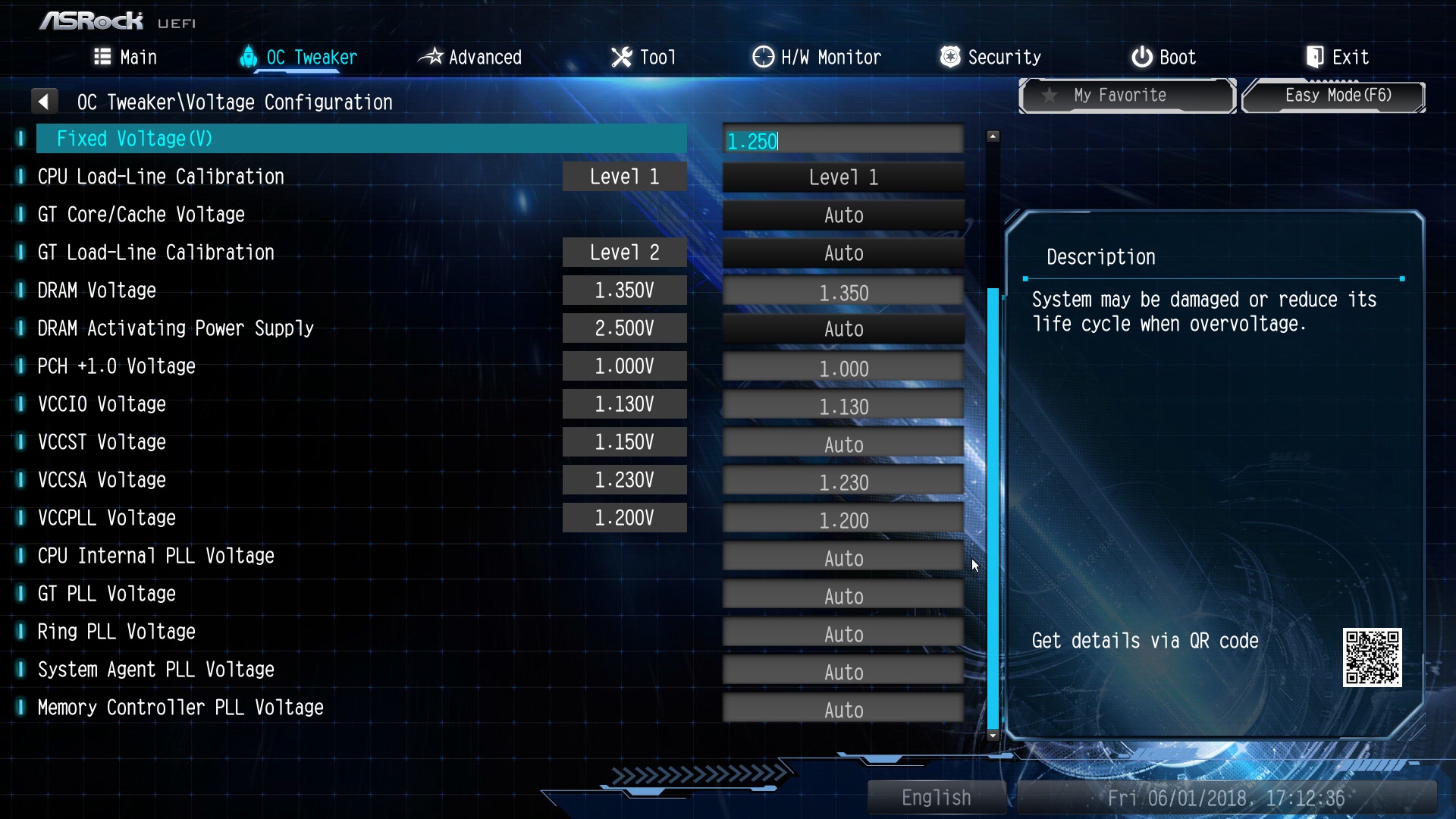

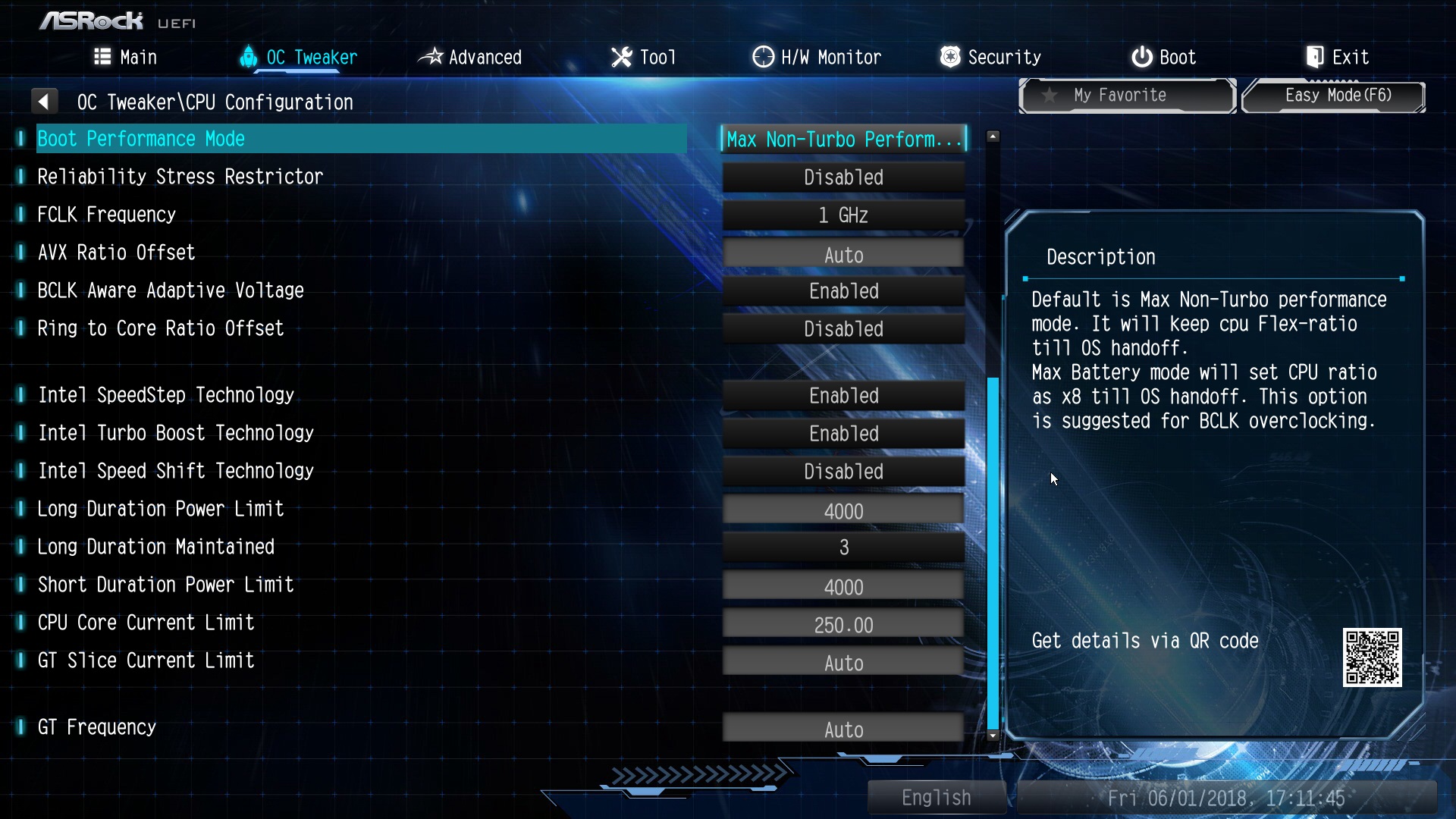

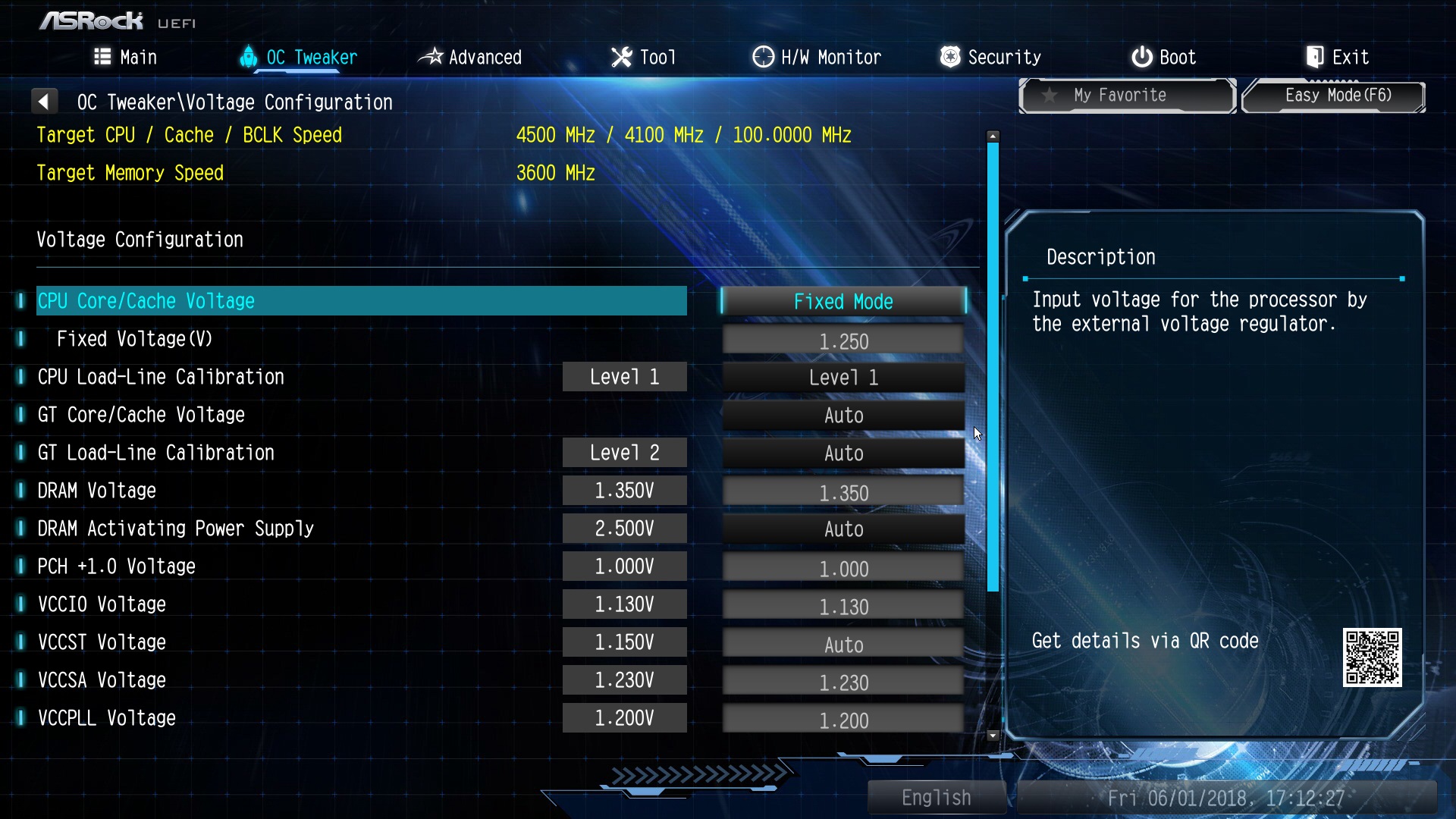

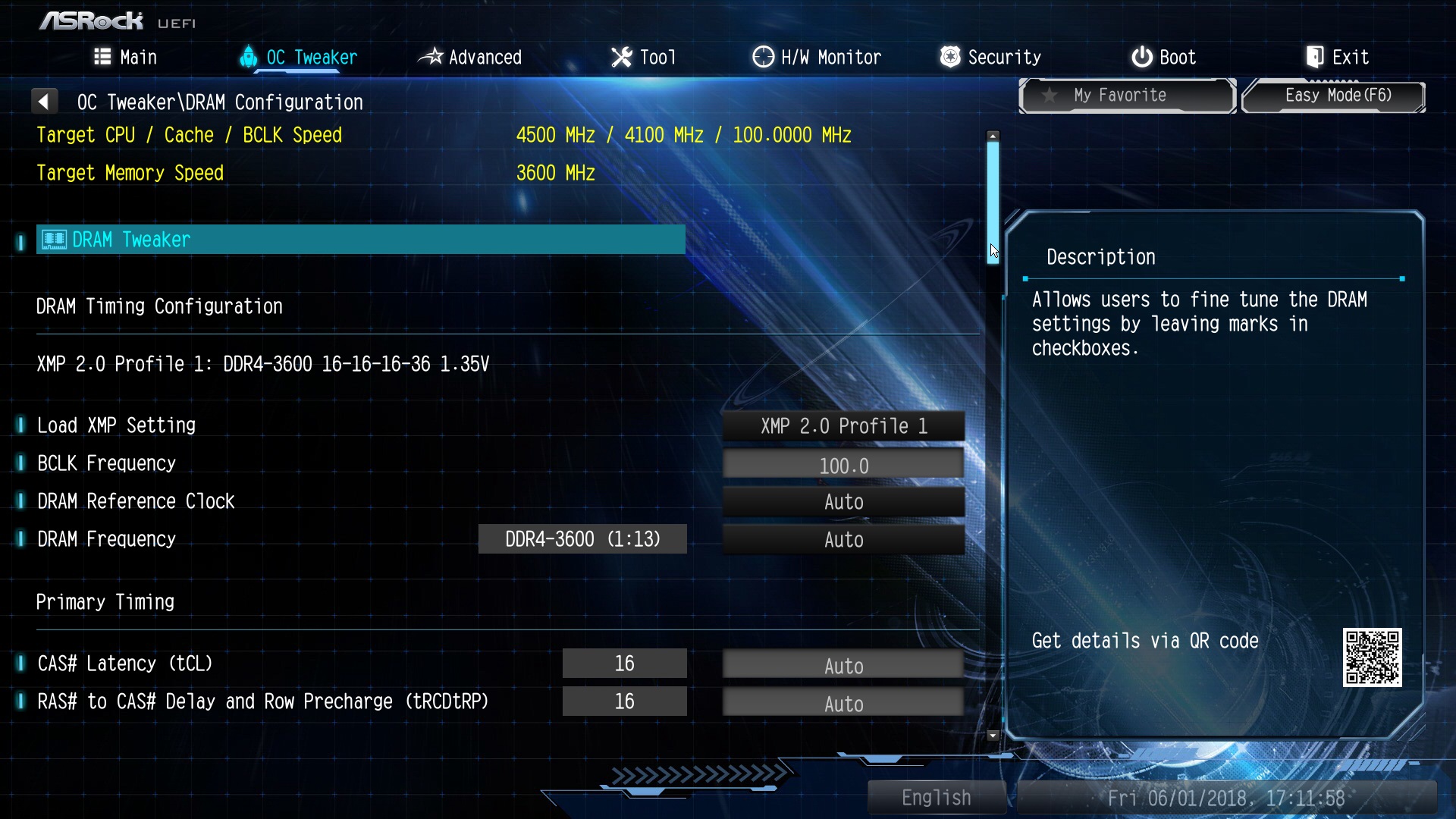

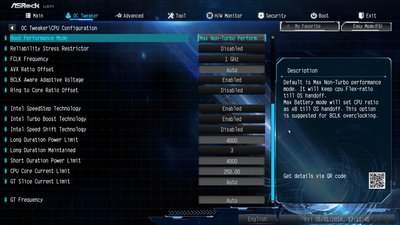

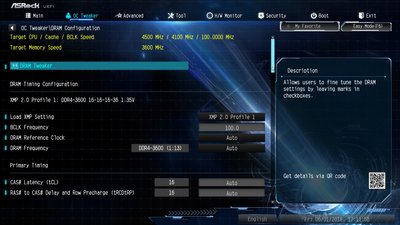

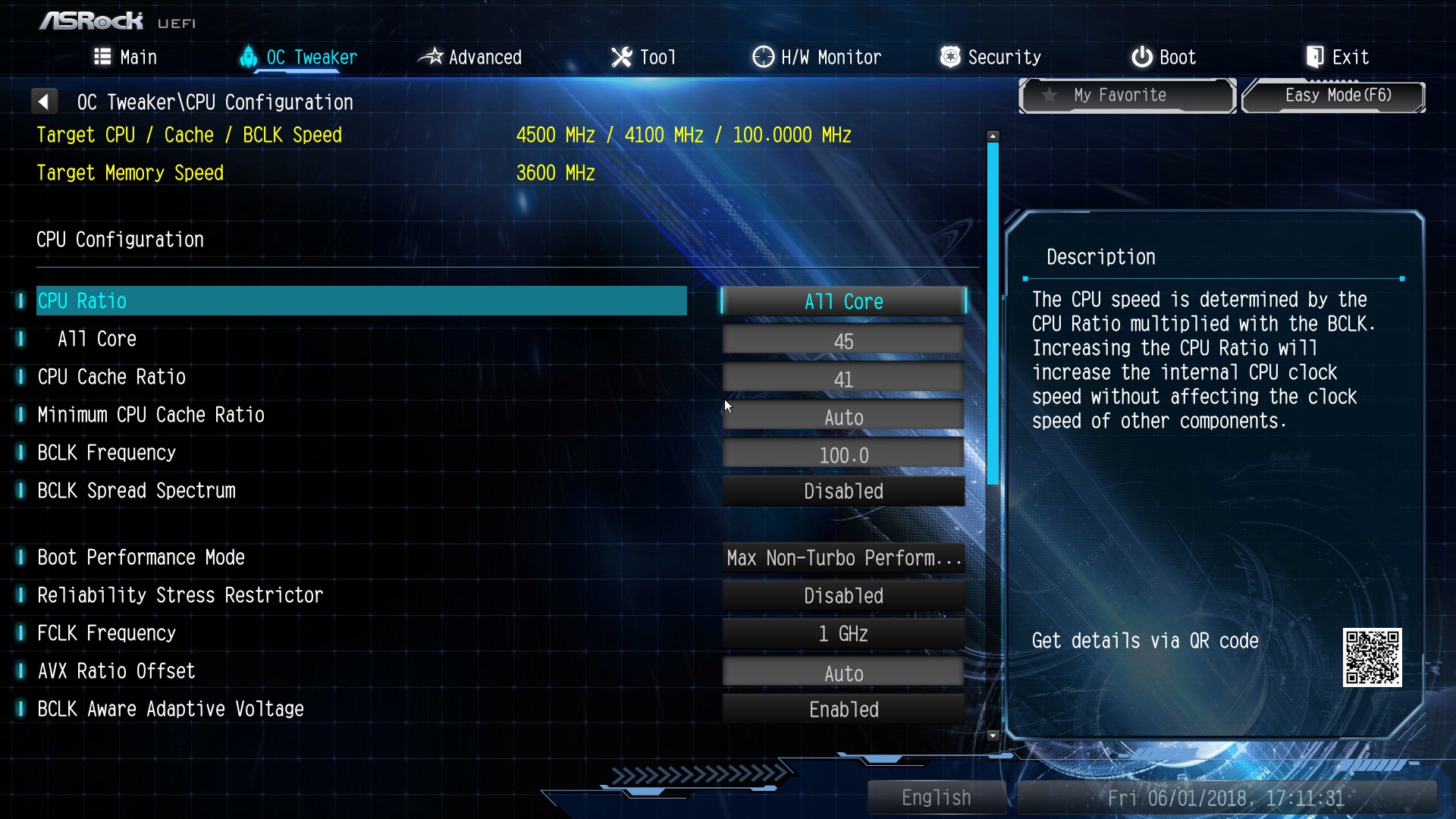

Добрый день. Первый раз занимаюсь разгоном, нужна ваша помощь. Настроил все так же как в шапке, выставил для начала частоту 4.5, LLC 1? fix mode, и стал подбирать напряжение при которой LinX не выдает ошибки. При 1.24V получилось. В дальнейшем планирую постепенно поднимать частоту 4.6 , 4.7, 4.8. Память не разогнана, выставлен стандартный XMP профиль и все в авто. Не скальпирован но думаю над этим. Интересует все ли я правильно делаю и выбрал правильный подход, да и в принципе нету ли ошибок в настройке биоса. Скриншоты выкладываю
сори за кривое оформление

kVar
Для 3600 sa io можно поставить.
А так все разговоры после скальпа, ибо выше по вольтажу все равно перегрев .

Попробую потестировать "sa io", но вроде в шапке говорилось сначала гнать проц до стабильного состояния потом только к памяти переходить.
До 4.7-4.8 можно же гнать и без скальпа? стоит топовое охлаждение Be Quiet Dark Rock Pro 4 и по вольтажу вроде запас еще есть. Мб я не тот режим питания выбираю и нужен не FIX а Offset и другие LLc???

норм подход)
я с нострадамусом двое суток бился - ничего не добился. как раз с зависаниями, ребутами и бсодами при разгоне выше 4.5ггц. человек проц продал и купил новый - нормальный
а тут люди с нагревом выше 90 градусов в аиде и ребутом в линксе просто забивают
святая простота)

из за каких факторов в биосе для стабильного запуска системы может понадобиться смена настроек напряжения процессора? версия биоса одна и та же, но внезапно система начинает сыпать бсоды, хотя день назад все было ок.

сейчас приходиться менять настройки вольтажа на другие, что бы на выходе получить те, что были раньше и даже при них система не проходит тесты. память в сток скинул и все равно не канает.

Я думаю если так яростно линпаки гонять по 2 часа проц деграднет через неделю другую вместе с vrm на моей дешевой мамке

Я до конца не понял как на кофейниках, но на 67, 79 и 99 платформах. Нужно было тестить в паролель, ибо чем выше память, тем больше вкор нужен, и при этом крайне не желательно (79/99) sa io трогать выше стока +/-150mv, так как цп деградировали моментально. Да и на 5820 что 3200, что 2666 Аида примерно одно и тоже показывала.
Я когда платформу взял, погдядел что у народа цп 5ггц просит, что память на 3600-4000 просит и начал подстраивать и искать свои стабильности. Долго асрок не нравился, после 1.71е стал чутка больше нравиться, но скорей всего не в асроке дело, а в какой-то ограниченности массовой платформы, ибо сидел на hedt c 2013 года, там Как то настроек побольше. Но не суть.

Всем привет, не подскажите какая версия биоса идет на z370 extreme 4 из коробки? Купил её и пенек 5500(временно, в ожидании 8700к), а на родном сайте асрока есть инфа что голд пни поддерживаются только с версией биоса 1.60.

по-моему 1,30

Значит пенёк не заведется из коробки? Надо сначала обновить биос?

BlackGrid завестись он может и заведется, но определяться мамкой может не правильно

Ну проблему решил, другана запряг, он свою оперативку принес с его оперативкой завелась, перепрошили BIOS на последнюю версию и все завелось уже с моей оперативкой. Так что у кого так же будет, будет знать хоть куда копать .

Не подскажете , как правильно пользоваться Prime95v.29.4.b8.win64 - при запуске окна стоит выбрано "Blend" , "Number of torture test...." стоит "4" - что-то нужно выставлять ,чтобы она крутилась долго и правильно ?(Core i7-8700K,скальп@4800,1.33v ,Thermalright Macho Rev.A ,G.Skill Ripjaws V 2x8GB DDR4[F4-3200C16D-16GVKB])
@3400МГц , CL16-18-18-36 - 1,35 v
https://cloud.mail.ru/public/LQLG/Ut7WuKHAC
так и не догнал , как вставить скриншот
Спасибо
ПОДТВЕРЖДАЮ , 2 дня назад шил с него на 1.80

А если в верхний pci-e вставить Optane на 280 гигов, то видеокарта 1080Ti уже не будет работать в полную мощь, так?

на экстрим4 проблемы нет - для optane есть разведённый в чипсет pcie3.0 (нижний, не армированный)
таким образом в первый pcie3.0x16 нужно вставлять именно 1080ти (а не оптэйн)
оба устройства будут работать на максимуме

xyligano
Круто, спасибо. Там самый верхний слот - он укороченный, не для видеокарт.

верхний слот не даст тебе на optane 4 линии pcie3.0

всего линий 16 у процессоров нашего типа, поэтому диск заберет 4 линии на себя хоть в каком слоте, на карте будет 8. Но испытания показали, что падение производительности незначительное, только моральные страдания.

Это не так
Кроме процессорных линий есть чипсетные
И нижний pcie 3.0x16 разведён на extreme4 именно чипсетными линиями
Карта продолжит работать в режиме x16
