Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Мб уже спрашивал, даже не помню. Какой краской лучше покрасить пластик у мат. платы? хочу в белый цвет. У меня Гейминг К6. Из чего сделан кожух у нее?

смотрю для Fatal1ty Z370 Gaming K6 новая бэтка 1.71A от 29.05. появилась...

щас заценим.

С разгоном процессора остановился на 4.5. Осталось точно подстроить напряжение что бы LinX не вылетал в ошибку. Как сниму скальп то буду пробовать дальше.
С шапки не грузиться Таблица ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA.

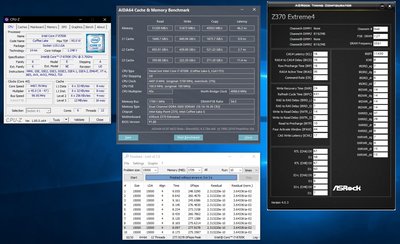

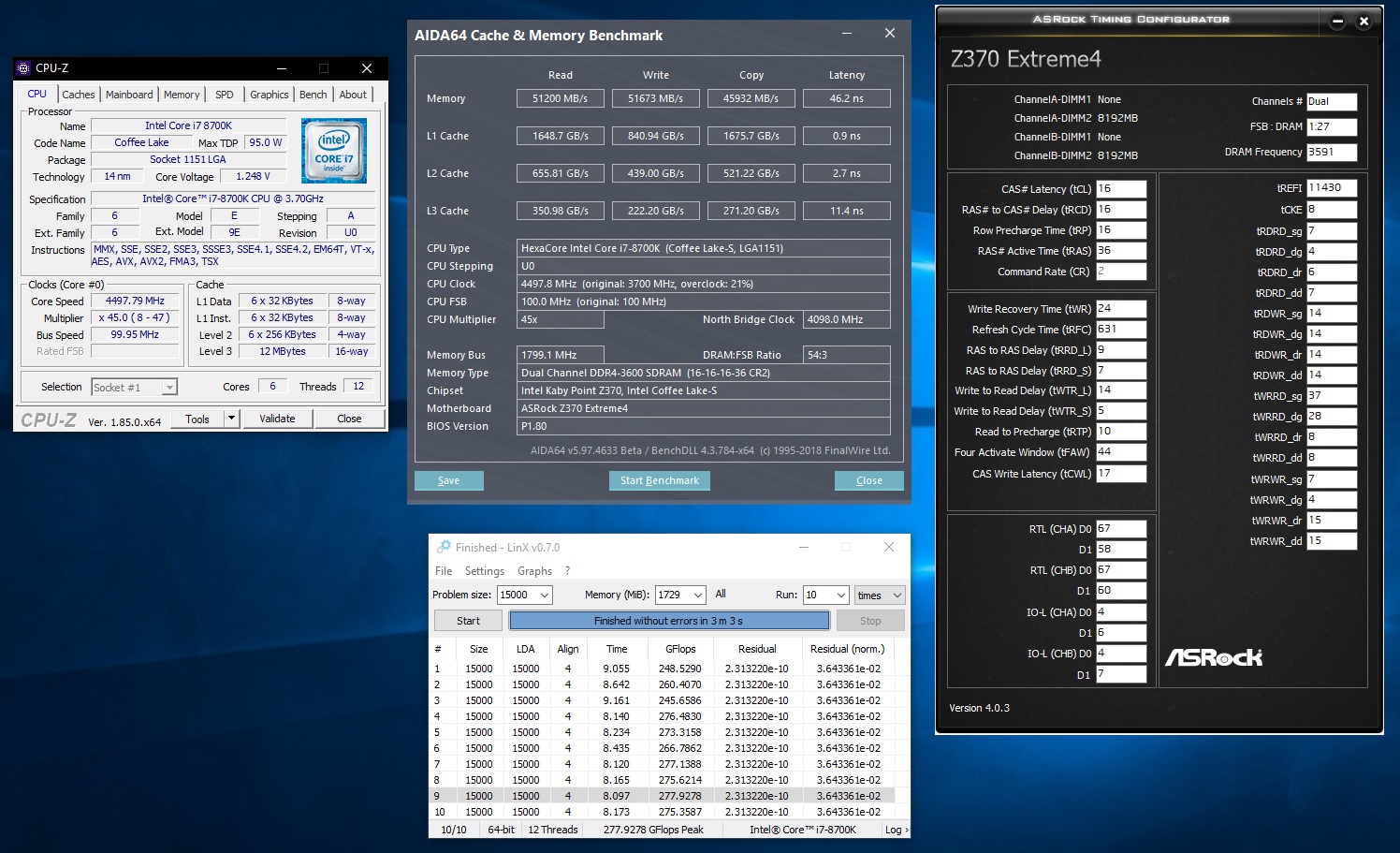

Сделал скрины
Помогите настроить значения, в биосе выставлен xmp профиль от производителя.

У меня такая же шляпа случилась. Собрал комп, включаю, несколько рестартов с длительностью секунды по 3 каждый и дальше комп заработал, но изображения с дискретной видеокарты не дал. Попробовал встройку, заработало, потом опять пропало изображение везде. Сбросил биос, выдернул дискретку, хрен заработало на встройке, вставил дискретку и о чудо!!! наконец то все заработало нормально. И после этого уже проблем не возникало. Первый раз с такой ерундой встретился, но морально был готов, поэтому методом тыка решил проблему.

VeteranRF
У меня ровно такие же симптомы были у предыдущей мат. платы asus от передоза статики после пылесоса.

Кто то ставил бета биос на extreme4? Действительно ли поправили расчет TPD?

Overan у меня стояла, на 10 или 15 ватт в линпаке меньше показало, так что это пшик. Все равно показатель потребления cpu package больше, чем у других

Добавлено спустя 5 минут 38 секунд:
ASRock LGA1151/2 на чипсете Intel Z370 (Coffee Lake) #15434791

antiOVER
Отпишитесь, пожалуйста, о результатах теста новой бетки.
Тоже думаю ставить, но все настройки восстанавливать муторно, если нет реальных улучшений на новой версии биоса.

Помогите найти эту картинку, пожалуйста. Блин, сейчас прям нужно и не грузится.

Только что накатил 1.80. В Прайме раньше было 210 ватт, стало 185-190 примерно.

Добавлено спустя 1 минуту 46 секунд:


Прошился на 1.80 и загрузил с флешки профиль 1.40, все ок. Все значения в норме.

Nas_tradamus вот..

В шапке- поправил.

Добавлено спустя 3 минуты 11 секунд:
Rocket686 1.71 бетка есть, но для фикс вольтажа особых изменений не заметил

А разве 1.71 со своими фиксами не входит в 1.80?

Rocket686 а на дату выпуска посмотреть?

Тьфу ты, спутал версии.
Я про 1.61 говорил. Я просто хз как там они биосы паяют.

Посидел я на 1.71е пока на 3 часа свет не рубанули, после включения синьки. В настройках всё так же. ллс2 с -80 спустил до -20, невязки/синьки.
Психанул и обратно 1.80 накатил и ллс1 -100 поставил, всё устраивает. Линкс 092 20000 ходит без невязок(макс вольтаж прыгает 1,420, но при нагрузке 1,392). А так даже лучше ллс2 сейчас, ибо раньше за 1,44 улетало, сейчас за 3 часа игр и инета 1,392 и не больше.
Так что советую пересмотреть своё отношение к LLC1

Сегодня открыл для себя страшную тайну...
На радиаторах питальника и юга были наклеены пленочки всё время эксплуатации
Снял их, пока тестировал озу-температура юга выше 45°С не прыгнула надо еще на х299 посмотреть, хотя там и так 45 на юге, без какого-либо обдува

Добавлено спустя 39 секунд:
Olegdjus еще на видеокартах наклеивают- проверь))))

BY_Pashka, видеокарты у меня без радиаторов
Самому смешно, даже внимания не обращал

BY_Pashka

Спасибо, выручил вовремя! А то время ограничено у меня.

Как уже писал хулигано, продал я старый 8700k на авито и взял новый боксовый батча L747C899 .
В дефолтном биосе vcore 1.12.

Результаты пока такие:
Биос 1.60, llc2, vcore 1.38, частоты 4.8/4.4cache .
Память сбросил на default jdec 1 и выставил ручками тайминги, частоту, напряжение. VCCIO 1.140, VCSSA 1.150, dram voltage 1.2.
Иначе перегрев проца даже при xmp профиле.

(кстати, до конца не понял - проц греется от частоты памяти, dram voltage или таймингов. наверное от всего в совокупности - но греется 100%)



Увы, 4.8 GHz при llc2 и vcore 1.38 - это максимум что удалось выжать без скальпа. Ниже 1.38 вольт - ошибки в быстром тесте linx на 2 гига.
Думаю этот камень нужно скальпировать. А вы?

Nas_tradamus
Все нужно скальпировать же.
