Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Да просто файл на флэшке есть, а биос делает вид что его нет при попытке загрузить.

Подскажите пожалуйста, каким софтом вернее всего пользоваться для мониторинга напряжений и температур для наших матплат, а то у меня CPU-Z, HWinfo и HWMonitor дают разные цифры

Блин фигня какая-то. Скальпировал новый камень сегодня: нанес ЖМ гризли под крышку и на внутреннюю сторону крышки, а сверху MX2, и зажал сокетом его тупо без использования герметика и отдирания старого (ослабил винт сокета, затянул винт).

Если с разогнанной памятью запускать новый камень - не едет выше 4.8 ГГц и напряжение vcore 1.35. При 4.9 ГГц уже хочет vcore 1.4 при llc2 (кушает меньше по факту), но когда подрубаешь разгон памяти - получаю перегрев.

Память настроена так: 3600 MHz, 1.35v, vccio 1.150, vccsa 1.150, vccpll 1.200 (ниже не получилось) + тайминги вплоть до третичных затюнины (спасибо хулигано).

В общем, оно бы поехало как-то и на 4.9 - но охлаждение мое не тянет. Dark Rock 3 (не про) походу лажа какая-то, а не кулер.



Вот думаю может мне и хватит 389 гигафлопс? А на 4.9 там уже 397! эх...

ну это так и раньше было, просто нужно имя файла вручную вбить и всё

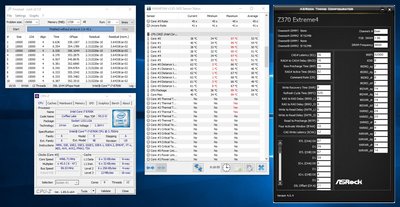

Подсмотрел на примерах выше тайминги для разгона памяти. Настройки: 3600 MHz, vcore 1.27v, vram 1.45 fix, llc1 (не скальпирован, успел только в fix погонять нужно еще offset проверит) vccio 1.150, vccsa 1.2.
Прогнал TestMem5 ошибок нету. Линкс на 15000 стал еще горячее жарить ядра, но сразу появились Gflops за 350. Запускал prime95 так он начинает жарить по всем ядрам 99 градусов и в HWiNFO64 показывает окола 200W. Посмотрел недолго на это и вырубил.

Вопросы. Какие косяки в таймингах и это нормально что такая температура на не скальпированном проце при всего 4.5Mhz? (мб что то не так настроил)

вполне нормальная температура, у меня на 1.28Vcore (4500Мгц камень) и памяти 3600 с настроенными только первичными таймингами под водой жарится до 97.

оффсет попробуй ллц2 там с температурами по лучше чем на фиксед.

Столкнулся с такой проблемой - после обновления дров (рекомендуемые, которые указаны в шапке) с офф сайта асрока, стал намертво виснуть комп при запуске HWInfo.
До этого, такой проблемы не было. Не могу понять, с какими именно дровами конфликтует HW.
Остальные системы мониторинга работают без проблем (Aida64, RealTeam, CPU-Z и др.)
Кто нибудь сталкивался уже с такой проблемой?

HWinfo и HWMonitor, но смотреть не на датчики процессора (VID), а датчики мат. платы (Vcore). Или для пущей надёжности можно поставить утилитку F-Stream Tuning utility, там во вкладке System Info как раз все те показатели собраны.

Вчера пока игрался с вольтметром, меня отвлекла жена и я чиркнул щупами по какой-то задней части мат платы - полетела исра и комп завис намертво. Повезло - всё работает и гонится как раньше.

Решил больше никогда не играться с вольтметром и верить показаниям vcore биоса 1.71A.

upd: однако, при офсете llc2 показания мультиметра на 0.002 вольт больше того, чем говорит hwinfo про vcore

Nas_tradamus
В итоге на сколько врет мат плата относительно вольтметра? 0.002в это под нагрузкой?

Не, не поехало тоже. Все перепробовал. Либо напруги не хватает, либо перегрев. LLC3 тоже все перепробовал - не едет

Добавлено спустя 1 минуту 45 секунд:


Да, это в Linx под максимальной задачей во время пика vcore. Напоминаю, что у меня бета-биос с исправлением вольтажа и llc.

Доброго,
помогите с проблемой. Пришла мать, к ней подключен только м2 ссд диск, стоит процессор (правильным углом если что) и две плашки памяти по 16 гб. После включения загорается ргб подсветка, крутятся вентиляторы и собственно все. На усб нет питания - проверил подключив мышку, клаву телефон, через встроенную видяху не идет сигнал на монитор, через внешнюю тоже не идет, на ней только крутятся вентиляторы и горит ргб подсветка.
Мамка дохлая?
Блок питания точно ок - еще вчера работал с 2500к и старым экстримом и видяхой, память и проц новые, но если нет питания на портах, то виновата ведь мамка?

ModderZ7 какой проц то?

8700k

ModderZ7 возможно и дохлая, симптомы дохлой по крайней мере, но проверь все еще раз, может там ноги в сокете погнуты

Я так понимаю индикаторов пост кодов нет, спикера тоже нет. Сложно будет.

горит только один диод непрерывным светом, а спикеров в корпусе уже тысячу лет не было, и вот тут обидно - можно было бы хоть понять, откуда косяк.

Косяк был в одной кости памяти - не защелкнул полностью, а из-за кожуха не заметил. Старость

Я тут порядком надоел уже наверно со своим нескальпанутым процем и убогой матерью, но осознавать что я неудачник с неудачным камнем до конца не хочется, поэтому всё же спрошу. В биосе стоит напруга 1.28, камень на 4.5 (кэш 4.0), обратил внимание что напряжение (CPU Vcore в HWMonitor) при нагрузке в линксе просаживается до 1.232. Стоит LLC 1 (тот который самый прямой). Может ли быть в этом дело, что оно не едет выше даже на 1.32? Или всё же всё печально и грустно?

Та же самая проблема и у меня, мать и проц те же. Из 5 попыток запустить HWInfo, получилось 1 раз, всё остальное зависание и синий экран. Думал снести систему и по очерёдно всё ставить с проверкой. Но пока руки не доходят до этого. Если найдёшь решение, шумани пожалуйста.
